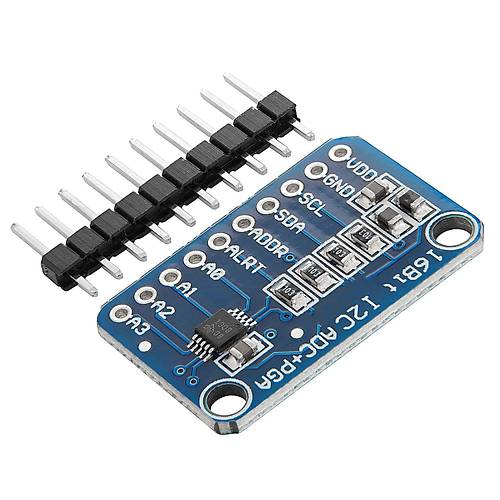

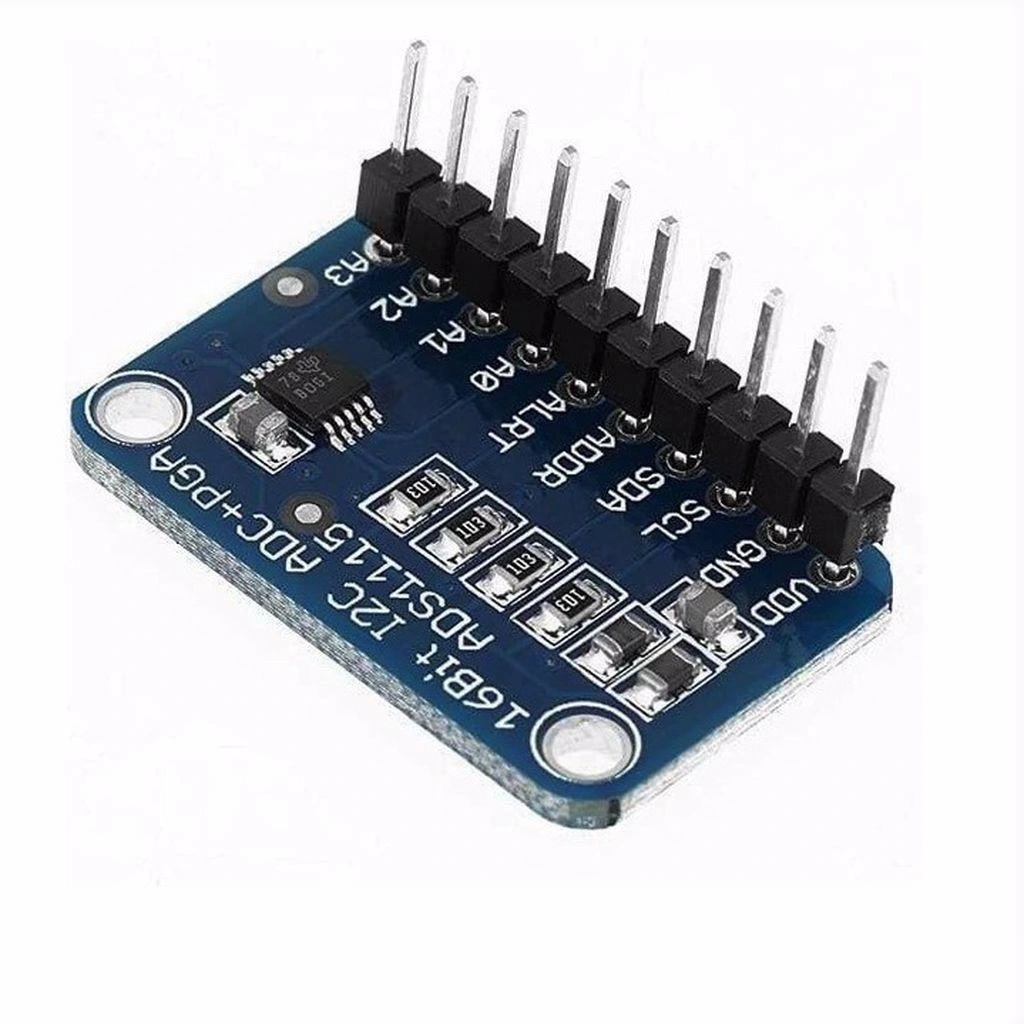

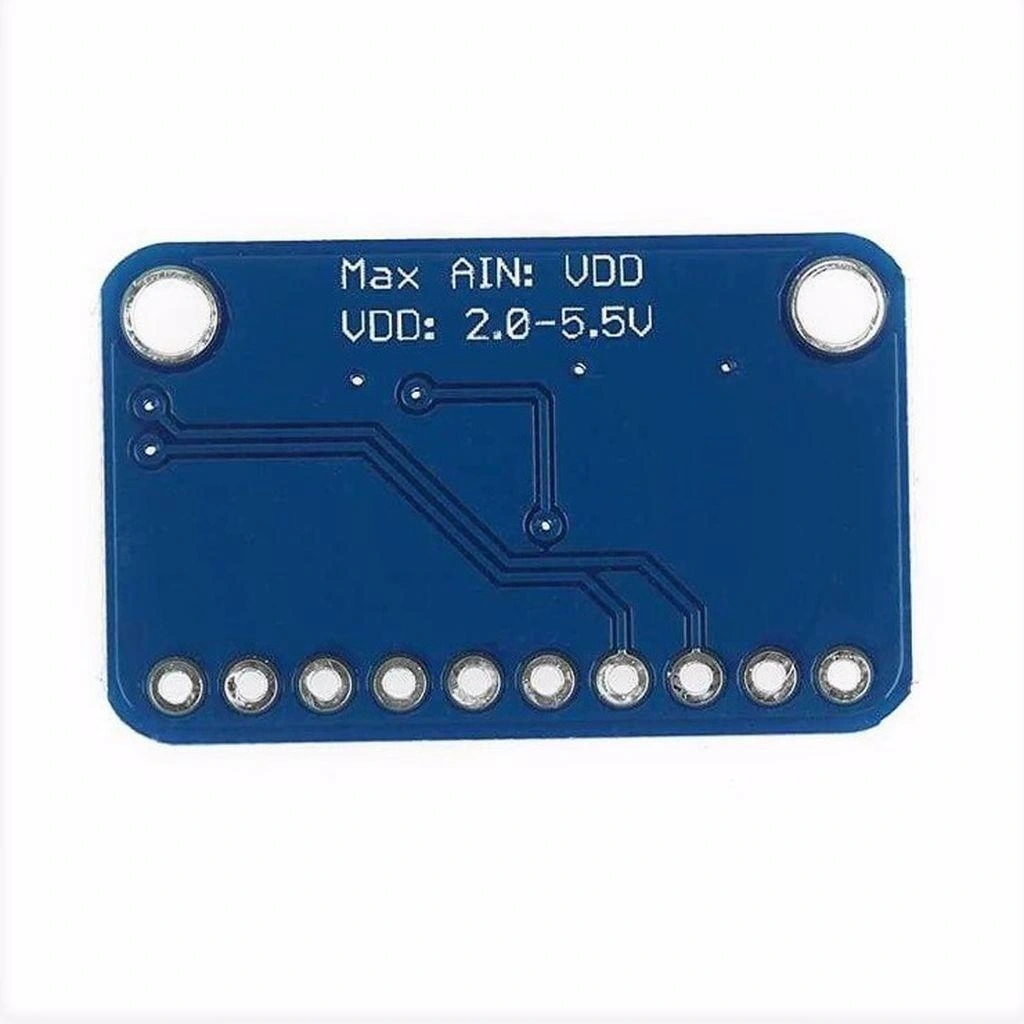

ADS1115 16-Bit I2C 4 Kanal ADC Arduino Modül
ADS1115 16-Bit ADC Modülü, analog sinyalleri hassas şekilde dijitale dönüştürmek için tasarlanmış yüksek çözünürlüklü bir analog-dijital dönüştürücü kartıdır. Texas Instruments'ın ADS1115 çipini kullanan bu modül, I2C protokolü üzerinden 16-bit çözünürlükle 4 ayrı kanal üzerinden hassas ölçümler yapabilir.
Dahili bir programlanabilir amplifikatör (PGA) ile donatılmış olan modül, ±256mV'tan ±6.144V'a kadar ayarlanabilen giriş aralıkları sunarak mikrovolt seviyesinde hassas ölçümler yapabilir. I2C adresi ayarlanabilir özelliği sayesinde aynı veri yolu üzerinde birden fazla modül kullanılabilir.
Premium kalitesiyle öne çıkan ADS1115 16-Bit ADC Modülü, Arduino ile hassas sensör okumaları, düşük voltaj ölçümleri, veri toplama sistemleri ve sinyallerin yüksek çözünürlükle izlenmesini gerektiren projeler için ideal bir çözümdür.
Teknik Özellikler
Bu bölümde ADS1115 16-Bit ADC Modülünün detaylı teknik özellikleri listelenmektedir.
- ADC Çipi: Texas Instruments ADS1115
- Çözünürlük: 16-bit (65,536 farklı seviye)
- Kanal Sayısı: 4 tek uçlu (single-ended) veya 2 diferansiyel kanal
- Haberleşme Protokolü: I2C (400kHz'e kadar destekler)
- Varsayılan I2C Adresi: 0x48 (adres piniyle 0x49, 0x4A, 0x4B seçilebilir)
- Örnekleme Hızı: 8 SPS - 860 SPS (örnekleme/saniye) arası ayarlanabilir
- Giriş Voltaj Aralıkları: ±0.256V, ±0.512V, ±1.024V, ±2.048V, ±4.096V, ±6.144V
- Programlanabilir Kazanç: x1/6, x1/3, x2/3, x1, x2, x4, x8, x16
- Dahili Referans: Var (harici referans gerektirmez)
- Dahili Osilatör: Var
- Çalışma Voltajı: 2.0V - 5.5V DC
- Güç Tüketimi: 150µA (aktif), 2µA (uyku modunda)
- Sürekli Dönüşüm Modu: Destekler
- Tek Dönüşüm Modu: Destekler
- Karşılaştırıcı Modu: Eşik değeri ayarlanabilir dahili karşılaştırıcı
- Uyarı Pini: ALERT/RDY programlanabilir uyarı pini
- Giriş Koruması: Dahili aşırı gerilim koruması
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- PCB Boyutları: Yaklaşık 15mm x 15mm
- Montaj Delikleri: 4 köşede 2mm çaplı
Kullanım Avantajları
ADS1115 16-Bit ADC Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.
- Yüksek Çözünürlük: 16-bit çözünürlükle mikrovolt seviyesinde hassas ölçümler.
- Çok Kanallı Yapı: 4 ayrı sensör veya sinyal kaynağını tek modülle ölçebilme.
- Ayarlanabilir Kazanç: PGA ile farklı sinyal seviyelerine uyum sağlama.
- I2C Haberleşme: Sadece 2 pin kullanarak mikrodenetleyici ile iletişim.
- Adres Seçimi: Aynı I2C hattına 4 adede kadar modül bağlayabilme.
- Dahili Referans: Harici referans voltajı gerektirmeyen güvenilir ölçümler.
- Düşük Güç Tüketimi: Batarya ile çalışan sistemlere uygun enerji profili.
- Diferansiyel Ölçüm: Gürültülü ortamlarda daha hassas okumalar yapabilme.
- Programlanabilir Karşılaştırıcı: Eşik değeri aşıldığında otomatik uyarı verebilme.
- Esnek Örnekleme Hızı: Uygulamaya göre hız/hassasiyet dengesini ayarlayabilme.
İdeal Kullanım Alanları
Bu ADC modülünün tipik kullanım alanları aşağıda listelenmiştir.
- Hassas Sensör Okumaları: Termoçift, basınç, gerilim, sıvı seviyesi sensörleri
- Veri Toplama Sistemleri: Bilimsel deney ve endüstriyel izleme uygulamaları
- Düşük Sinyal Ölçümleri: Mikrovolt seviyesindeki elektriksel sinyallerin ölçümü
- Batarya İzleme Sistemleri: Hassas batarya voltaj ve şarj durumu izleme
- Endüstriyel Kontrol Sistemleri: Hassas analog giriş gerektiren süreç kontrolü
- Tıbbi Cihaz Prototipleri: Düşük seviyeli fizyolojik sinyal izleme
- Ses Analizi: Düşük gürültülü ses sinyallerinin örneklenmesi
- IoT Sensör Ağları: Çok kanallı uzak sensör verisi toplama
- Akıllı Ev Sistemleri: Hassas çevre değişkenleri izleme
- Mikrodenetleyici ADC Genişletmesi: Arduino ve diğer platformlar için ADC kanal ve çözünürlük artırma
Bağlantı ve Kullanım İpuçları
Doğru bağlantı ve kullanım, modülün performansını ve ölçüm doğruluğunu etkiler.

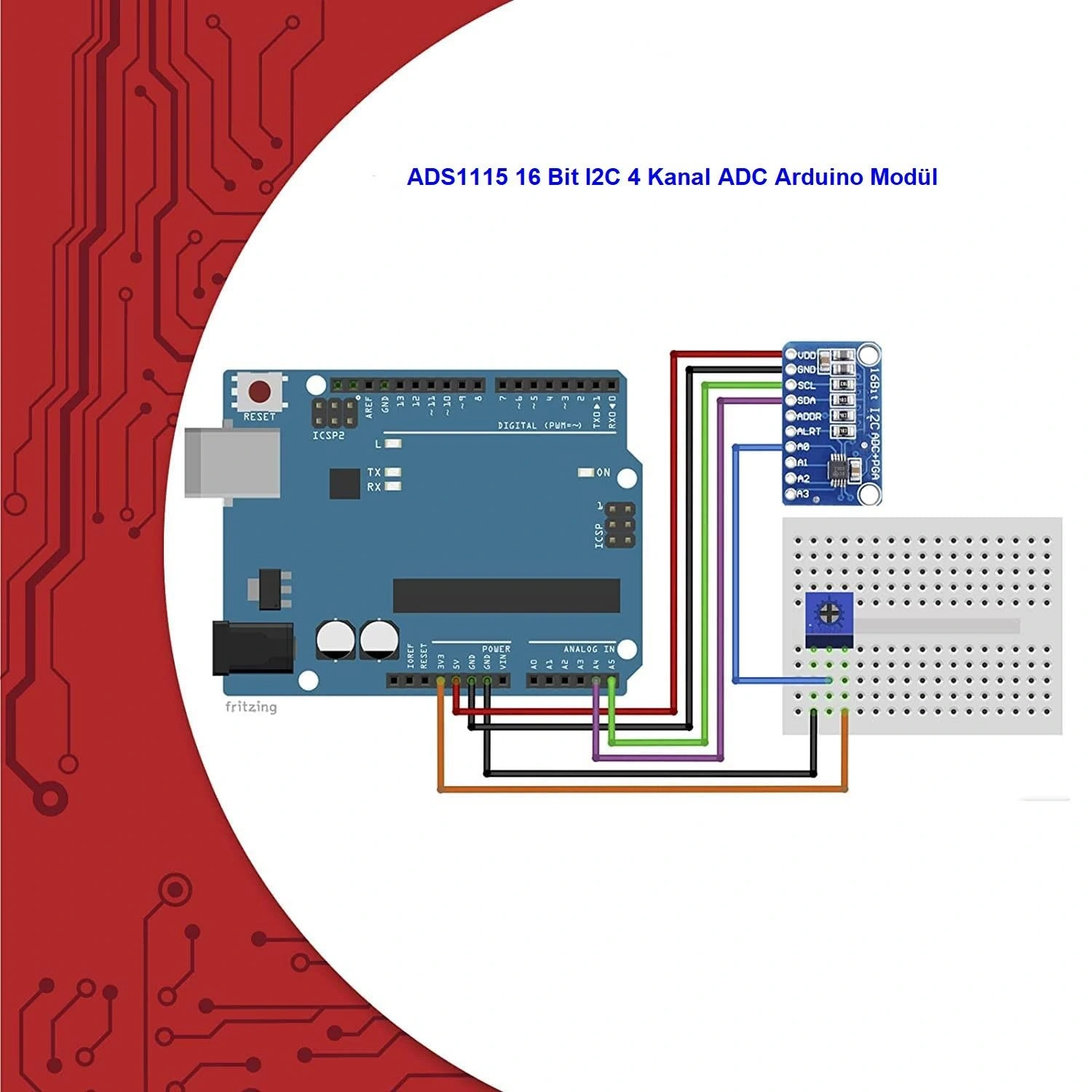

İpucu: ADS1115 modülünü Arduino'ya bağlarken VDD pini 3.3V veya 5V'a, GND pini Arduino GND'ye bağlanır. SCL ve SDA pinleri Arduino'nun I2C pinlerine (UNO için A4-SDA, A5-SCL) bağlanır. Modülün ADDR pini ile I2C adresini değiştirebilirsiniz: GND için 0x48, VDD için 0x49, SDA için 0x4A, SCL için 0x4B adresi atanır. ALERT pini opsiyonel olarak bir dijital pine bağlanabilir, eşik değer karşılaştırması için kullanılır.
İlgili Ürün Kategorilerimiz
Haberleşme, sensör, kontrol ve daha birçok alanda kullanılabilecek çeşitli elektronik modüller. Projeleriniz için gerekli tüm modüller Voltaj.net'te sizleri bekliyor!
Ürünleri İncele →Arduino geliştirme kartları, sensörler, genişletme modülleri ve aksesuarlarıyla projelerinizi hayata geçirin. Hem başlangıç seviyesi hem de ileri düzey kullanıcılar için Arduino ürünleri Voltaj.net'te!
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, farklı kalite ve fiyat seviyelerinde ürünler sunar. ADS1115 16-Bit ADC Modülü, hassas ölçüm gerektiren projeleriniz için kaliteli bir çözüm olarak ürün yelpazemizde yer almaktadır.
- Geniş Ürün Yelpazesi: Farklı kalite ve fiyat seviyelerinde ürün seçenekleri.
- Kalite Kontrol: Tüm ürünler sevkiyat öncesi test edilir.
- Hızlı Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
- Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Toplu Alım İmkanı: Elektronik projeler ve eğitim kurumları için özel fiyatlandırma.
- Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.
- Kolay İade: Sorun yaşadığınız ürünlerde kolay iade imkanı.
Ürün Hakkında Sıkça Sorulan Sorular
ADS1115 modülü ile Arduino'nun kendi ADC'si arasındaki fark nedir?
Arduino Uno/Nano gibi kartlardaki dahili ADC 10-bit çözünürlük sunarken, ADS1115 16-bit çözünürlük sağlar. Bu, 1024 adım yerine 65536 adım hassasiyet demektir. Ayrıca harici ADC daha hassas referans voltajı, ayarlanabilir kazanç ve daha düşük gürültü sunar.
Modülün I2C adresi nasıl değiştirilir?
ADDR pini bağlantısı değiştirilerek 4 farklı adres seçilebilir: GND bağlantısı için 0x48, VDD bağlantısı için 0x49, SDA bağlantısı için 0x4A ve SCL bağlantısı için 0x4B adresi kullanılır. Böylece aynı I2C hattına 4 adede kadar ADS1115 bağlanabilir.
Hangi kazanç (gain) ayarını seçmeliyim?
Ölçülecek maksimum voltaja göre seçim yapılmalıdır. Düşük voltajlar için daha yüksek kazanç (GAIN_SIXTEEN: ±0.256V), yüksek voltajlar için düşük kazanç (GAIN_TWOTHIRDS: ±6.144V) kullanılır. En yüksek ölçüm hassasiyeti için, voltaj aralığınıza en yakın kazanç ayarını seçin.
Modül 5V sensörlerle kullanılabilir mi?
ADS1115 maksimum ±6.144V aralığında ölçüm yapabilir, ancak giriş voltajı VDD'yi 0.3V'tan fazla aşmamalıdır. 5V sensörler için voltaj bölücü kullanmak veya kazanç ayarını GAIN_TWOTHIRDS olarak seçmek ve sensörün çıkışını uygun seviyeye indirmek gerekir.
Örnekleme hızını nasıl değiştiririm?
Adafruit kütüphanesinde setDataRate() fonksiyonu kullanılır. RATE_8SPS (8 örnek/saniye) ile RATE_860SPS (860 örnek/saniye) arasında 8 farklı hız seçilebilir. Düşük hızlar daha az gürültülü okumalar sağlarken, yüksek hızlar hızlı değişen sinyaller için uygundur.
Modül diferansiyel ölçüm için nasıl kullanılır?
readADC_Differential_0_1() fonksiyonu A0-A1 pinleri arasındaki voltaj farkını, readADC_Differential_2_3() ise A2-A3 arasındaki farkı ölçer. Diferansiyel mod, termoçiftler, yük hücreleri ve düşük voltaj farkı ölçümleri için idealdir ve gürültüyü azaltır.
ADS1115 ile ne kadar küçük voltajlar ölçülebilir?
En yüksek kazanç ayarında (GAIN_SIXTEEN, ±0.256V) teorik çözünürlük yaklaşık 7.8 mikrovoltur. Ancak gerçek dünyada, gürültü faktörleri nedeniyle yaklaşık 15-20 mikrovolt seviyelerinde güvenilir okumalar elde edilebilir. Bu yine de Arduino'nun dahili ADC'sinden çok daha hassastır.
ALERT/RDY pini ne işe yarar?
Bu pin iki amaçla kullanılabilir: Karşılaştırıcı modunda belirli bir eşik değeri aşıldığında sinyal verebilir veya dönüşüm tamamlandığında hazır sinyali olarak kullanılabilir. Arduino'nun dijital bir pinine bağlanarak verimli interrupt-tabanlı okumalar yapılabilir.
