TPA3110 2x30W Stereo Çift Kanal Amfi Devre XH-A232

TPA3110 2x30W Stereo Çift Kanal Amfi Devre XH-A232

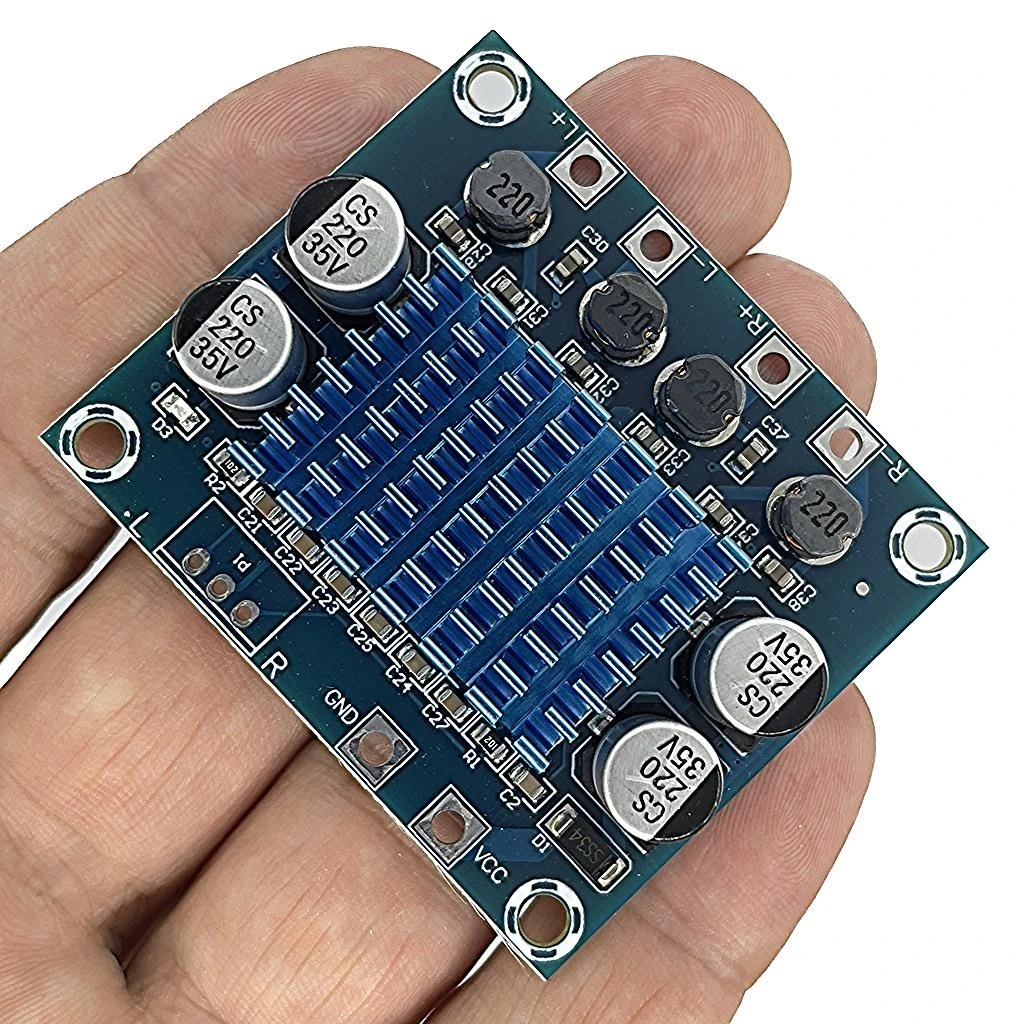

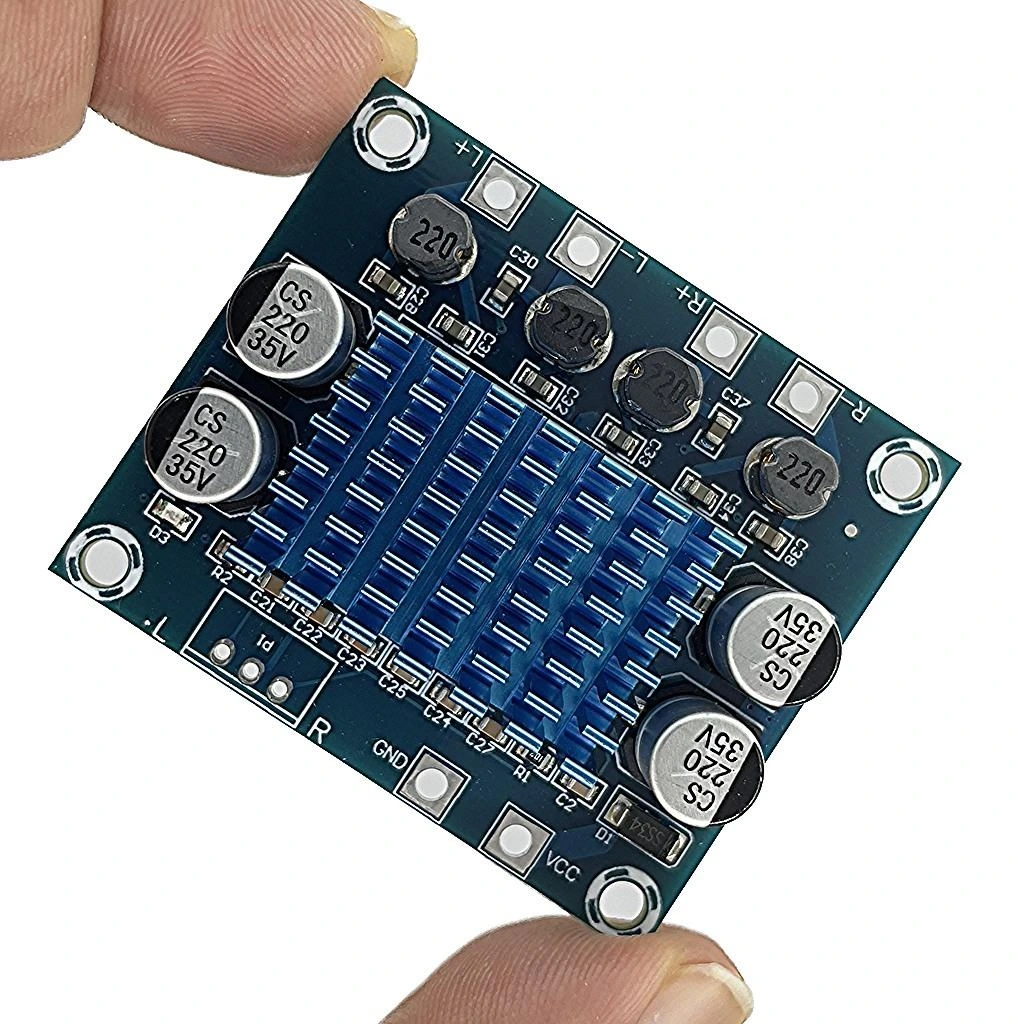

TPA3110 2x30W Stereo Çift Kanal Amfi Devre, yüksek ses kalitesi ve güçlü performans sunan kompakt bir ses yükseltici modülüdür. Texas Instruments'ın TPA3110 sınıf D amplifikatör çipine dayalı olan bu modül, kanal başına 30W çıkış gücü ile etkileyici ses performansı sağlar.

Geniş çalışma voltaj aralığı, düşük distorsiyon oranı ve verimli ısı yönetimi sayesinde uzun süreli kullanımlarda bile güvenilir performans sunar. Stereo girişlere ve dahili potansiyometreye sahip kompakt tasarımı, DIY hoparlör sistemleri, araç ses sistemleri ve çeşitli ses projeleri için ideal bir çözümdür.

TPA3110 Stereo Amfi Devre, Arduino projelerinize güçlü ses yetenekleri eklemek için mükemmel bir seçenektir. Modüller kategorisinde bulunan bu ürün, kendin yap hoparlör sistemleri, müzik çalar projeleri, kablosuz ses sistemleri ve multimedya uygulamaları için kompakt ve güçlü bir ses yükseltme çözümü sunar.

Teknik Özellikler

TPA3110 2x30W Stereo Çift Kanal Amfi Devrenin detaylı teknik özellikleri aşağıda listelenmiştir.

• Amplifikatör Çipi: Texas Instruments TPA3110
• Amplifikatör Sınıfı: Sınıf D (Class D)
• Çıkış Gücü: 2 x 30W (8 ohm yükte)
• Çalışma Voltajı: 8V - 26V DC
• Önerilen Voltaj: 12V - 24V DC
• Ses Kanalları: 2 (Stereo)
• Maksimum Akım: 3A (tam güçte)
• Verimlilik: >90%
• THD+N (Toplam Harmonik Distorsiyon): <1% (tipik)
• Sinyal-Gürültü Oranı (SNR): >85dB
• Frekans Tepkisi: 20Hz - 20kHz
• Giriş Empedansı: 47kΩ
• Önerilen Hoparlör Empedansı: 4Ω - 8Ω
• Ses Kontrolü: Dahili potansiyometre
• Bağlantılar:
  • Stereo ses girişi (3.5mm jack)
  • Terminal bloğu güç girişi
  • Terminal bloğu hoparlör çıkışları
• Koruma Özellikleri: Kısa devre, aşırı ısınma, aşırı akım korumaları

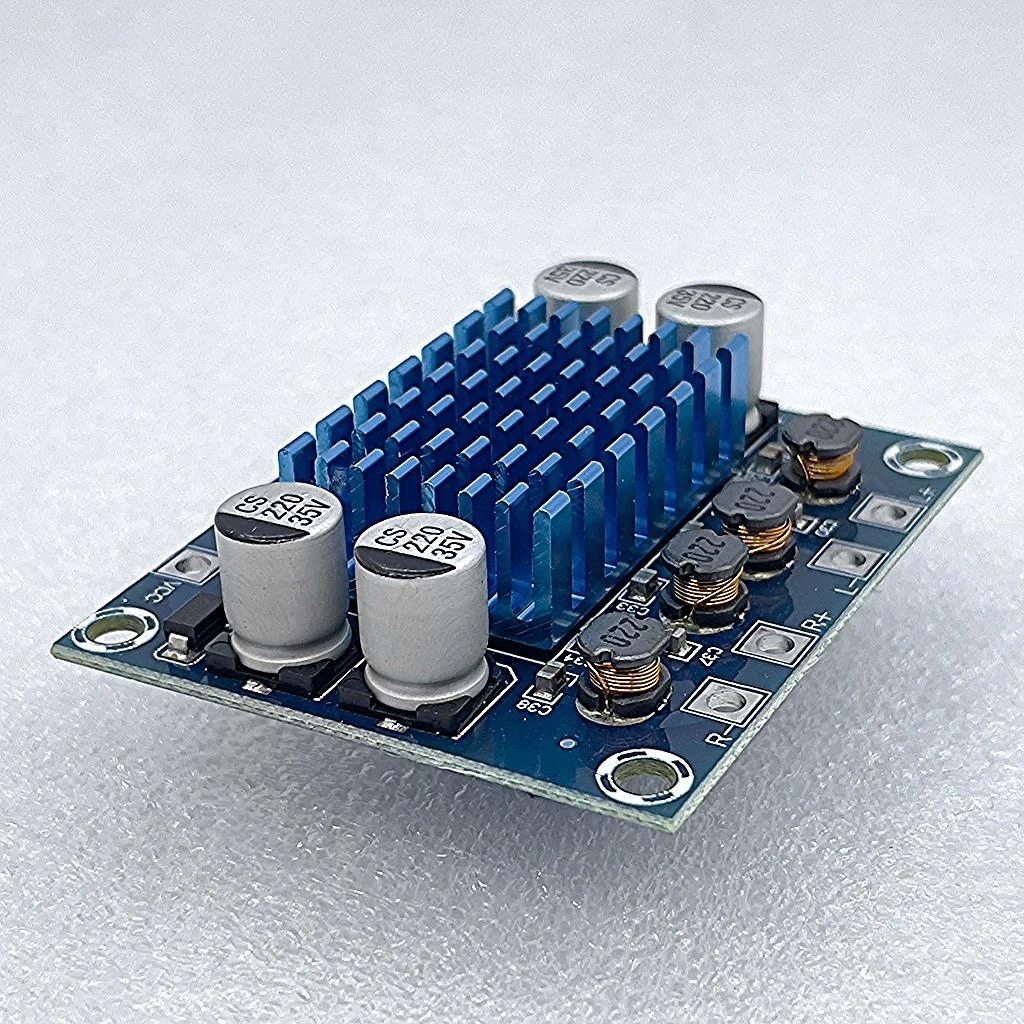

• Soğutma: Alüminyum soğutucu (dahil)

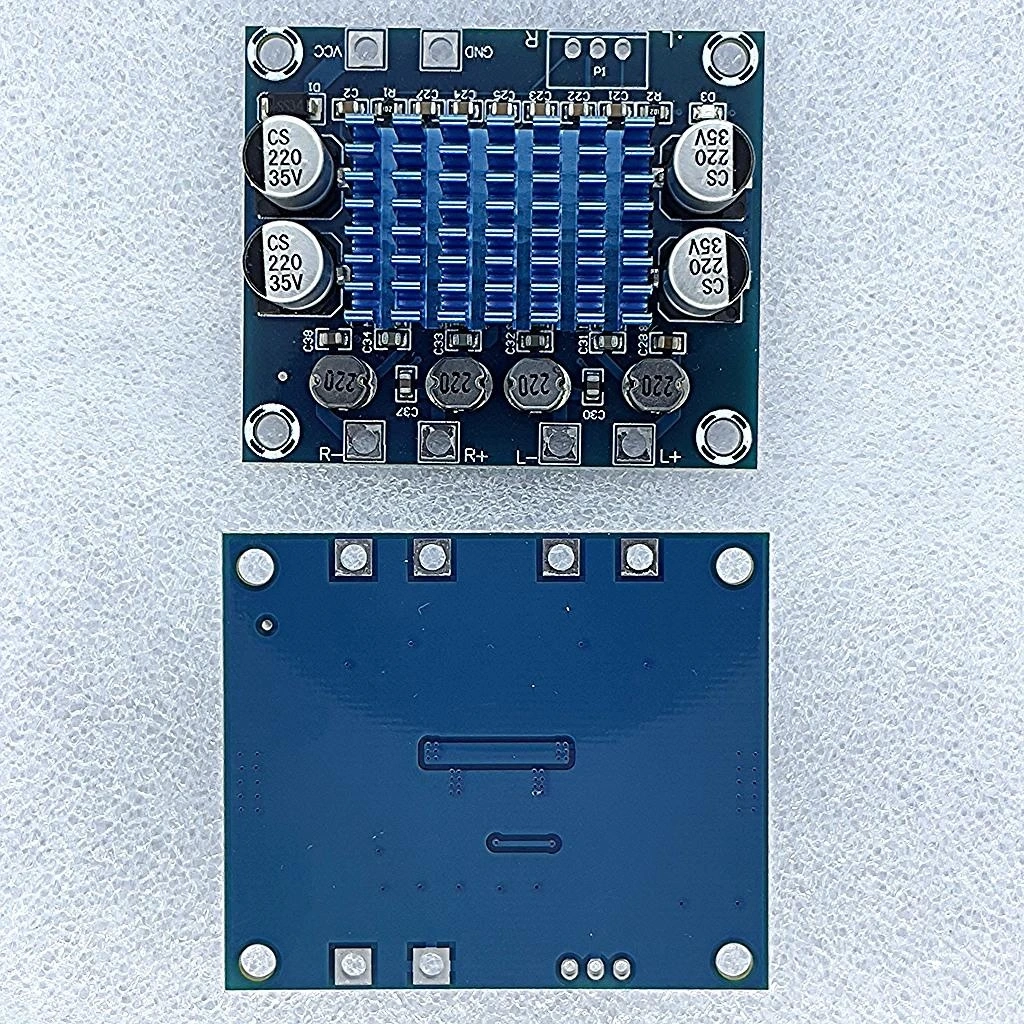

• PCB Boyutları: Yaklaşık 65mm x 45mm x 20mm
• Montaj Delikleri: 4 adet, 3mm çapında

Bağlantı ve Kullanım

TPA3110 2x30W Stereo Çift Kanal Amfi Devrenin çeşitli projeler için bağlantı ve kullanım yöntemleri.

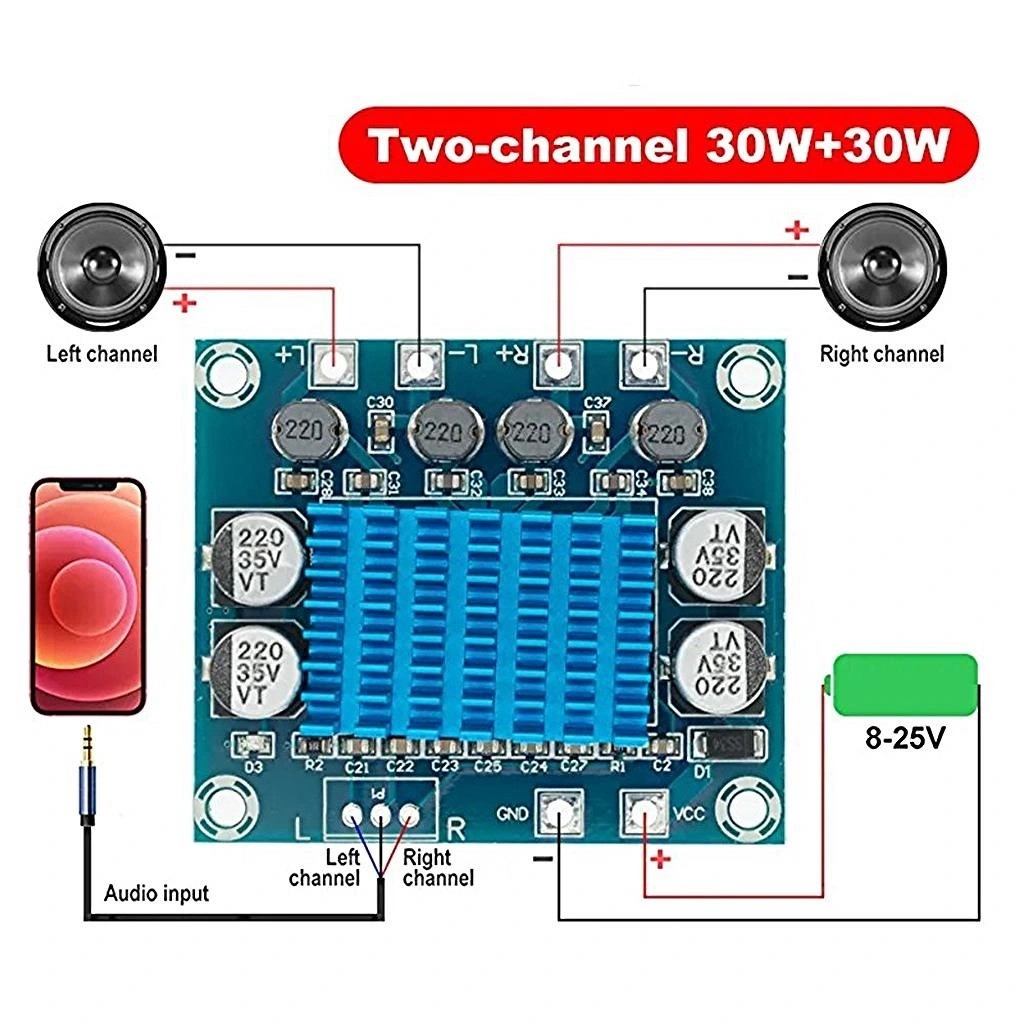

TPA3110 amfi modülünü kullanmak için öncelikle uygun bir DC güç kaynağı bağlayın. Modül 8V-26V aralığında çalışır, ancak en iyi performans için 12V-24V arası bir güç kaynağı önerilir. Güç bağlantısı yaparken polariteye dikkat edin; terminal bloğundaki işaretleri takip edin. Kullanılacak güç kaynağının en az 3A akım sağlayabilmesi önemlidir.

Ses girişi için, modül üzerindeki 3.5mm jack girişini veya terminal bloğundaki L/R/GND girişlerini kullanabilirsiniz. Telefonunuz, bilgisayarınız veya diğer ses kaynaklarından standart ses kabloları ile bağlantı yapabilirsiniz. Ses seviyesini, kart üzerindeki potansiyometre ile ayarlayabilirsiniz. Hoparlör bağlantıları için, terminal bloklarındaki R+/R- ve L+/L- çıkışlarını kullanın. 4-8 ohm empedanslı hoparlörler önerilmektedir.

Modül yüksek güçlerde çalıştırıldığında ısınacaktır; bu normal bir durumdur. Uzun süreli veya yüksek güç gerektiren uygulamalarda, modülün üzerindeki alüminyum soğutucunun yeterli hava akışı almasını sağlayın. Gerekirse daha büyük bir soğutucu veya küçük bir fan ekleyebilirsiniz. Modülü darbe ve titreşimlerden korumak için, uygun bir muhafaza içine monte etmeniz önerilir.

Uygulama Alanları

TPA3110 2x30W Stereo Çift Kanal Amfi Devrenin kullanılabileceği çeşitli projeler ve uygulama alanları.

DIY Ses Sistemleri

• Kendin yap bookshelf hoparlörler
• Bluetooth hoparlör yapımı
• Vintage radyo restorasyonları
• Portatif müzik sistemleri
• Masa üstü ses çözümleri
• Multi-room ses sistemleri

Taşıt ve Mobil Uygulamalar

• Araç ses sistemleri
• Motosiklet ses sistemleri
• Tekne/karavan ses sistemleri
• Bisiklet hoparlörleri
• Taşınabilir parti sistemleri
• Outdoor etkinlik ses sistemleri

Multimedya ve Interaktif Projeler

• Oyun konsolları için ses yükseltici
• Bilgisayar hoparlör sistemleri
• Arduino tabanlı müzik projeleri
• İnteraktif ses enstalasyonları
• Müzikle senkronize LED sistemleri
• Sanat ve eğlence projeleri

Proje Örnekleri

TPA3110 2x30W Stereo Çift Kanal Amfi Devre kullanılarak yapılabilecek detaylı proje örnekleri.

Bluetooth Kontrollü Stereo Hoparlör Sistemi

TPA3110 amfi modülü, Bluetooth alıcı modülü (örn. KRC-86B), 2 adet 4-inç 8-ohm hoparlör ve 12V güç kaynağı kullanarak kompakt bir Bluetooth hoparlör sistemi oluşturabilirsiniz. Bluetooth modülünün ses çıkışını TPA3110'un girişine bağlayarak, akıllı telefonunuzdan kablosuz müzik çalabilirsiniz. Sistem için estetik bir ahşap veya akrilik muhafaza tasarlayabilir, hoparlör açıklıklarını uygun şekilde konumlandırabilirsiniz. Ek olarak, bir batarya paketi ve şarj devresi ekleyerek tamamen taşınabilir bir sistem haline getirebilirsiniz. Bu proje, evde, ofiste veya dış mekanlarda yüksek kaliteli ses deneyimi sunar.

Arduino Kontrollü Akıllı Ses Sistemi

TPA3110 amfi, Arduino Nano, SD kart modülü, RTC (gerçek zamanlı saat) modülü ve LCD ekran kullanarak programlanabilir bir müzik sistemi geliştirebilirsiniz. Arduino, SD karttaki MP3 dosyalarını belirli zamanlarda çalabilir veya hareket sensörü ekleyerek, hareket algılandığında müzik başlatabilir. LCD ekran, çalan parça bilgisini ve sistem durumunu gösterir. Arduino'nun dijital pinleri üzerinden amfi modülünün ses seviyesini kontrol edebilir, hatta uzaktan kumanda ekleyerek uzaktan kontrol özelliği kazandırabilirsiniz. Bu sistem, alarm saati, mağaza içi müzik sistemi veya akıllı ev entegrasyonu için mükemmel bir çözümdür.

Müzikle Senkronize LED Aydınlatmalı Hoparlör Kutusu

TPA3110 amfi, ses sensörü modülü, RGB LED şeritler ve hoparlörler kullanarak, müzikle senkronize aydınlatmaya sahip etkileyici bir hoparlör kutusu tasarlayabilirsiniz. Modülün ses çıkışından alınan sinyaller, bir mikrodenetleyici (Arduino veya ESP8266) aracılığıyla analiz edilir ve müziğin ritmine göre LED'lerin renk ve parlaklığı değiştirilir. Bas, orta veya tiz frekanslara göre farklı renk paletleri tanımlanabilir. Şeffaf veya yarı şeffaf malzemeden yapılmış bir muhafaza kullanarak, ışık efektlerinin daha etkileyici görünmesini sağlayabilirsiniz. Bu proje, partiler, ev sineması sistemleri veya ambiyans aydınlatması için mükemmel bir seçenektir.

Sorun Giderme ve İpuçları

TPA3110 2x30W Stereo Çift Kanal Amfi Devre kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok veya Çok Düşük: Güç kaynağının yeterli akım sağladığından emin olun. Bağlantıları kontrol edin, özellikle ses girişi ve hoparlör bağlantılarını. Potansiyometrenin açık konumda olduğunu doğrulayın. Giriş ses kaynağının çalıştığından emin olun.
• Ses Bozulması (Distortion): Ses seviyesini düşürün; çok yüksek ses girişi bozulmaya neden olabilir. Güç kaynağının yeterli akım sağladığını kontrol edin; yetersiz güç, yüksek seviyelerde bozulmaya neden olur. Hoparlör empedansının uygun olduğundan emin olun.
• Aşırı Isınma: Modülün soğutucusunun temiz ve hava akışının yeterli olduğunu kontrol edin. Gerekirse daha büyük bir soğutucu veya küçük bir fan ekleyin. Çok düşük empedanslı hoparlörler (4 ohm'dan düşük) aşırı ısınmaya neden olabilir.
• Tek Kanal Çalışıyor: Ses girişinin doğru bağlandığını kontrol edin; 3.5mm jak tam olarak takılmamış olabilir. Hoparlör bağlantılarını kontrol edin. Giriş kaynağınızın stereo olduğundan emin olun.

Performans İpuçları

• Daha iyi ses kalitesi için yüksek kaliteli ses kabloları kullanın
• Hoparlör kabloları mümkün olduğunca kısa tutun; uzun kablolar sinyal kaybına neden olur
• Güç ve ses kabloları arasında çapraz geçişlerden kaçının; parazit oluşabilir
• İyi bir dinleme deneyimi için uygun hoparlör yerleşimini sağlayın
• Uzun süreli kullanımlar için 24V yerine 12-15V besleme kullanın; ısınma azalır
• Düşük empedanslı hoparlörler daha fazla akım çeker; güç kaynağınızı buna göre seçin
