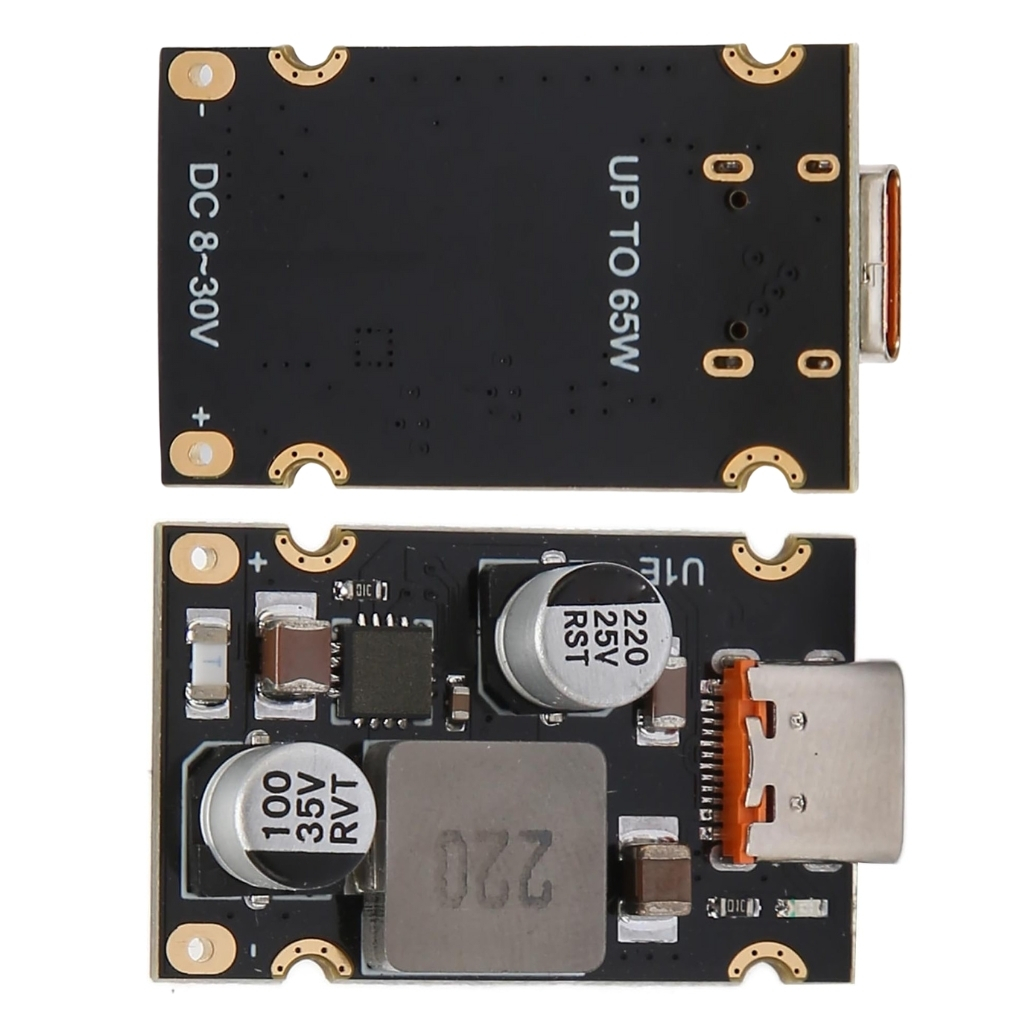

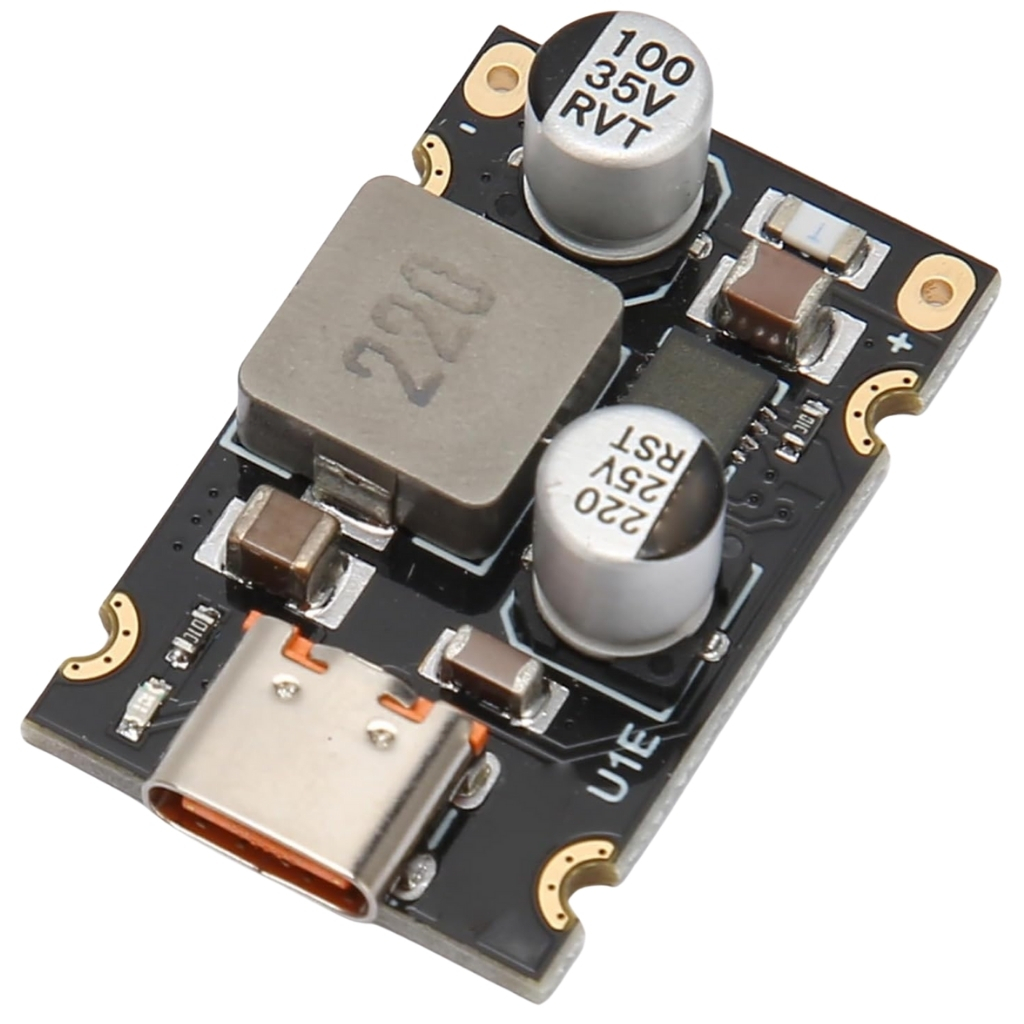

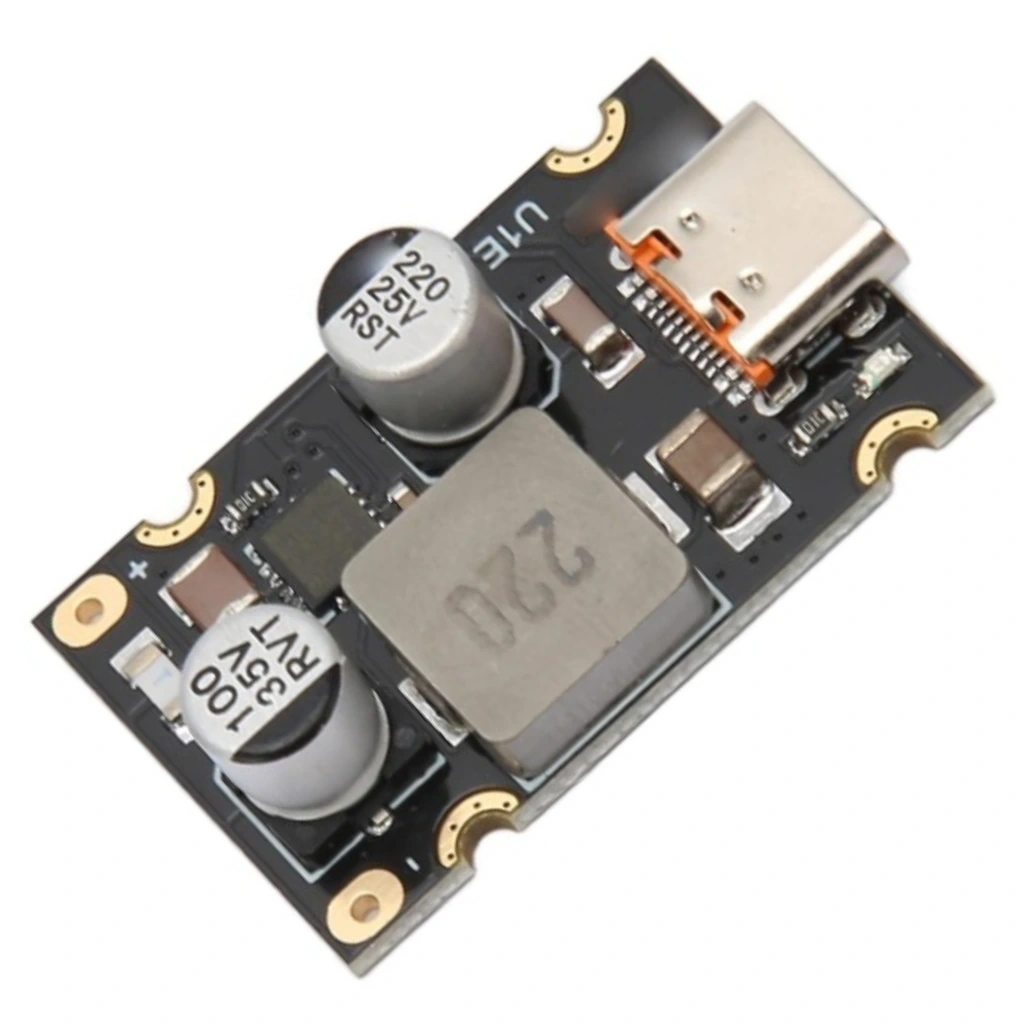

PD65W Type-C Hızlı Şarj Modülü
PD65W Type-C Hızlı Şarj Modülü, modern elektronik cihazların hızlı şarj gereksinimlerini karşılamak için tasarlanmış kompakt ve güçlü bir çözümdür. USB Power Delivery protokolünü destekleyen bu modül, dizüstü bilgisayarlar, tabletler ve akıllı telefonlar için ideal şarj çözümü sunar.
65W güç çıkışı sayesinde, Modüller arasında öne çıkan bu ürün, cihazınızla iletişim kurarak optimum şarj voltajını ve akımını otomatik olarak ayarlar.
Elektronik projelerinizde kullanabileceğiniz, Arduino ile uyumlu çalışabilen bu şarj modülü, kendi güç kaynağı tasarımlarınız için profesyonel bir çözüm sağlar.
Teknik Özellikler
PD65W Type-C Hızlı Şarj Modülü'nün teknik özellikleri aşağıda listelenmiştir.
- Maksimum Güç Çıkışı: 65W

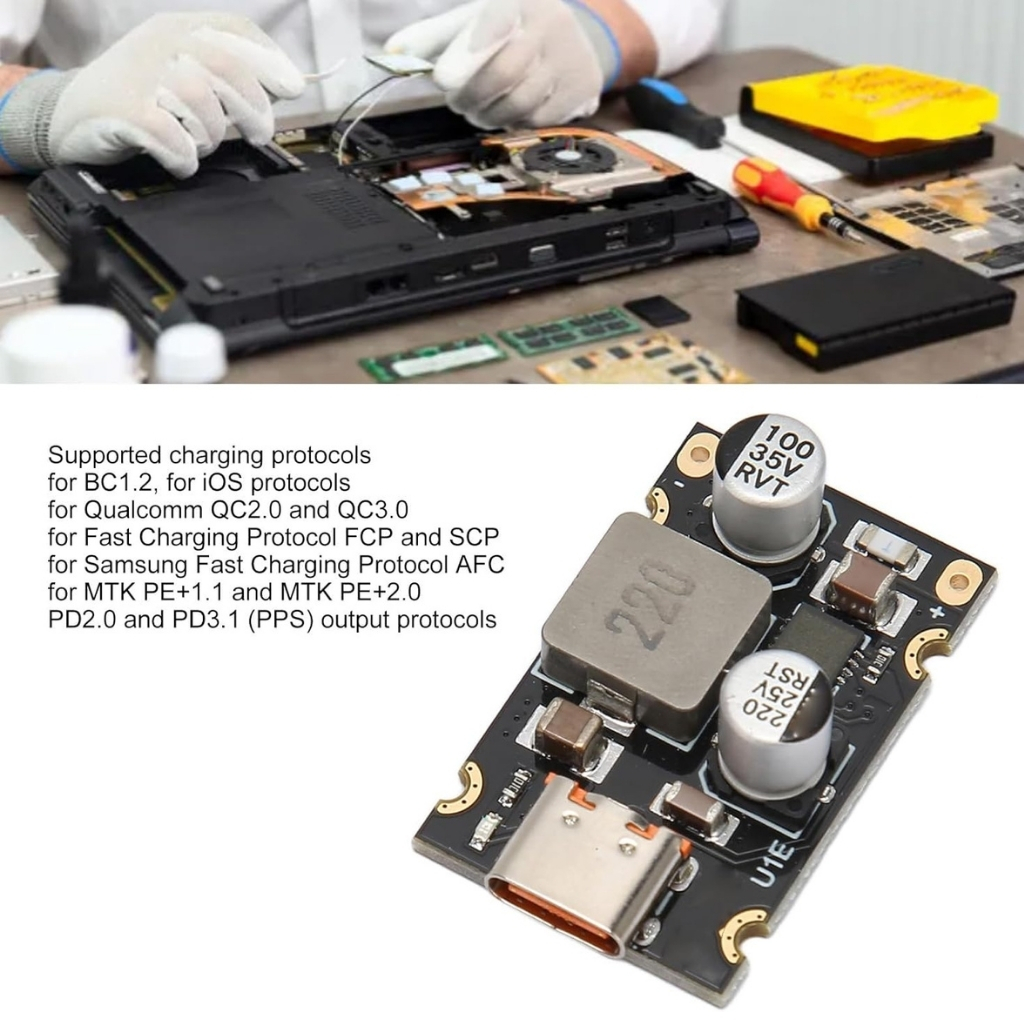

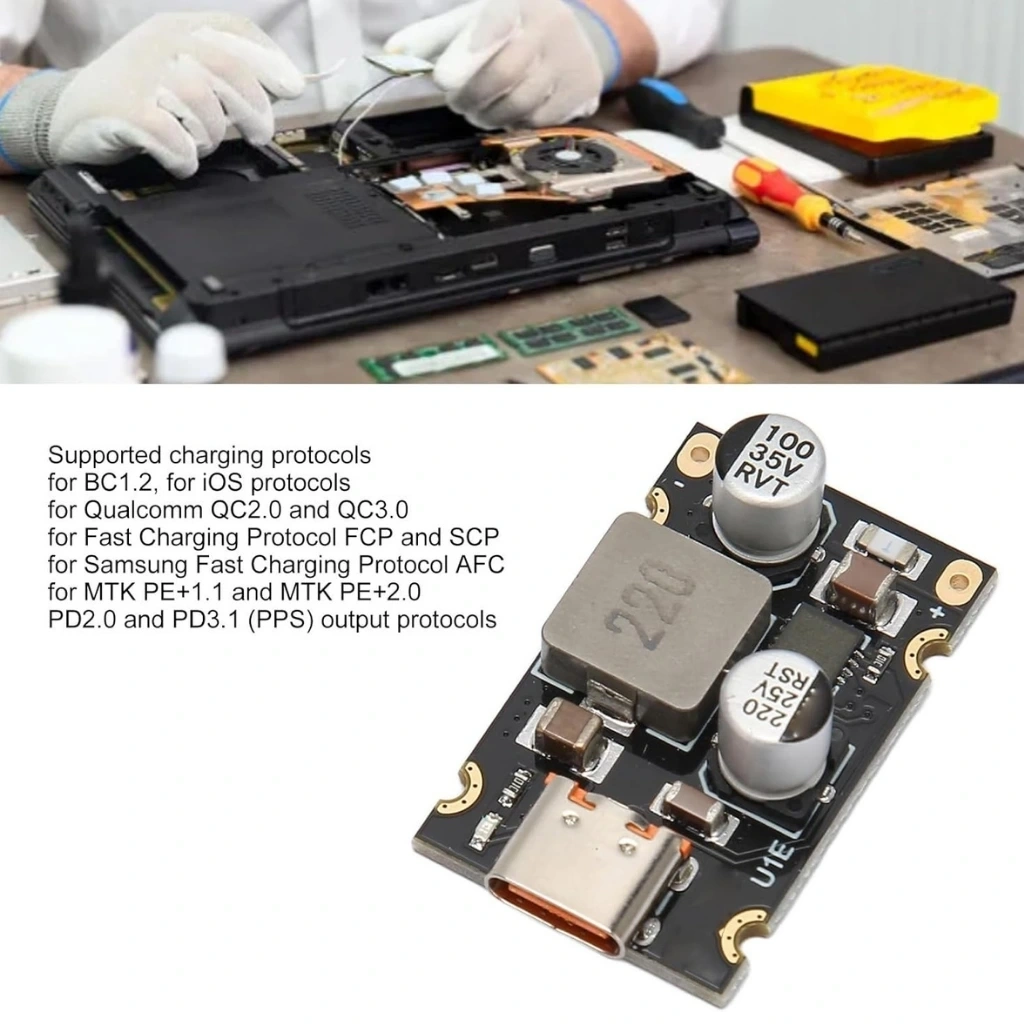

- Protokoller: USB PD 3.0, QC4+/3.0/2.0, AFC, FCP, SCP, Apple, Samsung
- Giriş Gerilimi: 6-28V DC
- Çıkış Gerilimleri: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A
- Maksimum Verimlilik: %92
- Konnektör Tipi: USB Type-C Female
- Çalışma Sıcaklığı: -20°C ile +85°C arası
- Boyutlar: 38mm x 21mm x 7mm
- Montaj Delikleri: 2.5mm çapında, 4 adet
- PCB Malzemesi: FR4
- PD Kontrolcü: IP2721
- Korumalar: Aşırı sıcaklık, aşırı akım, aşırı gerilim, kısa devre
- E-Mark Çip: Var
- Pin Bağlantıları: VIN+, VIN-, GND, VBUS+, CC
- Uygun Cihazlar: MacBook, iPad Pro, Nintendo Switch, Akıllı telefonlar, Tabletler
Kullanım Alanları
PD65W Type-C Hızlı Şarj Modülü'nün kullanılabileceği alanlar.
Elektronik Projeler
- DIY güç bankası yapımı
- Özel güç kaynağı tasarımları
- Arduino beslemeli projeler
- Bataryalı sistemler
- Güneş enerjili şarj cihazları
Ticari Uygulamalar
- Masaüstü şarj istasyonları
- Çoklu şarj cihazı üretimi
- Araç içi şarj sistemleri
- Entegre mobilya şarj çözümleri
- Kiosk ve standlar
Avantajlar ve Özellikler
PD65W Type-C Hızlı Şarj Modülü'nün sağladığı avantajlar.
- Çoklu Voltaj Desteği: Farklı cihazlara uygun çıkış gerilimi
- Otomatik Cihaz Tanıma: Bağlanan cihaza göre uygun güç ayarlama
- Kompakt Boyut: Küçük projelere kolay entegrasyon
- Yüksek Verimlilik: %92'ye varan enerji dönüşüm oranı
- Çoklu Protokol Desteği: Tüm major hızlı şarj standartları ile uyumlu
- Geniş Giriş Voltajı Aralığı: 6V-28V arası besleme esnekliği
- Kapsamlı Korumalar: Elektronik komponentleri ve cihazları güvende tutar
- Montaj Kolaylığı: PCB üzerindeki montaj delikleri ile kolay sabitleme
Bağlantı ve Kurulum
PD65W Type-C Hızlı Şarj Modülü'nün bağlantı ve kurulum bilgileri.
İpucu: Güç kaynağınızın akım kapasitesinin modülün maksimum çıkış gücünü desteklediğinden emin olun.
Bağlantı için gerekli malzemeler:
- 6-28V DC güç kaynağı
- Lehimleme ekipmanı
- AWG22-24 kablolar
- Havya ve lehim
- İzolasyon malzemesi
Pin bağlantıları ve kurulum:
- VIN+: Güç kaynağı pozitif terminali
- VIN-: Güç kaynağı negatif terminali
- GND: Şasi topraklaması (opsiyonel)
- VBUS+: Alternatif USB çıkışı için (genellikle kullanılmaz)
- CC: Configuration Channel pini (harici kullanım için)
Sorun Giderme ve İpuçları
PD65W Type-C Hızlı Şarj Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Şarj Başlamıyor: PD protokolünü destekleyen kablo kullandığınızdan emin olun
- Düşük Çıkış Gücü: Giriş voltajını ve akım kapasitesini kontrol edin
- Aşırı Isınma: Yeterli havalandırma sağlayın veya soğutucu ekleyin
- Cihaz Tanınmıyor: CC pinlerinin doğru bağlandığını kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik modüller ve şarj çözümleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
Ürün Hakkında Sıkça Sorulan Sorular
PD65W modülü hangi cihazları şarj edebilir?
MacBook, iPad Pro, Samsung, Huawei ve diğer USB-C portlu dizüstü bilgisayarlar, akıllı telefonlar ve tabletler dahil çoğu modern elektronik cihazı şarj edebilir.
USB PD protokolü nedir?
USB Power Delivery, cihazlar arasında güvenli güç aktarımı sağlayan ve 5V'den 20V'ye kadar değişen voltaj seviyelerini dinamik olarak ayarlayan bir hızlı şarj protokolüdür.
Bu modülü projelerimde nasıl kullanabilirim?
6-28V DC güç kaynağına bağlayarak DIY güç bankası, sabit şarj istasyonu, Arduino projeleri veya özel elektronik sistemlerde USB-C şarj çözümü olarak kullanabilirsiniz.
Modül için gereken minimum güç kaynağı nedir?
Minimum 6V ve maksimum çıkış gücüne bağlı olarak en az 3.5A kapasiteli bir güç kaynağı gereklidir. 65W çıkış için 20V/3.5A önerilir.
Modülün sağladığı korumalar nelerdir?
Aşırı akım, aşırı gerilim, aşırı sıcaklık ve kısa devre korumaları bulunmaktadır. Bu korumalar hem modülü hem de bağlanan cihazları güvende tutar.
E-Mark çipi ne işe yarar?
E-Mark çipi, kablo ve bağlı cihaz arasında iletişim kurarak uygun güç seviyelerini müzakere eden ve güvenli güç aktarımı sağlayan elektronik kimlik çipidir.
Modülü Arduino ile kontrol edebilir miyim?
Doğrudan kontrol edilemez, ancak Arduino'nun sağladığı güç kaynağıyla beslenebilir veya Arduino ile kontrol edilen bir güç yönetim sisteminin parçası olarak kullanılabilir.
