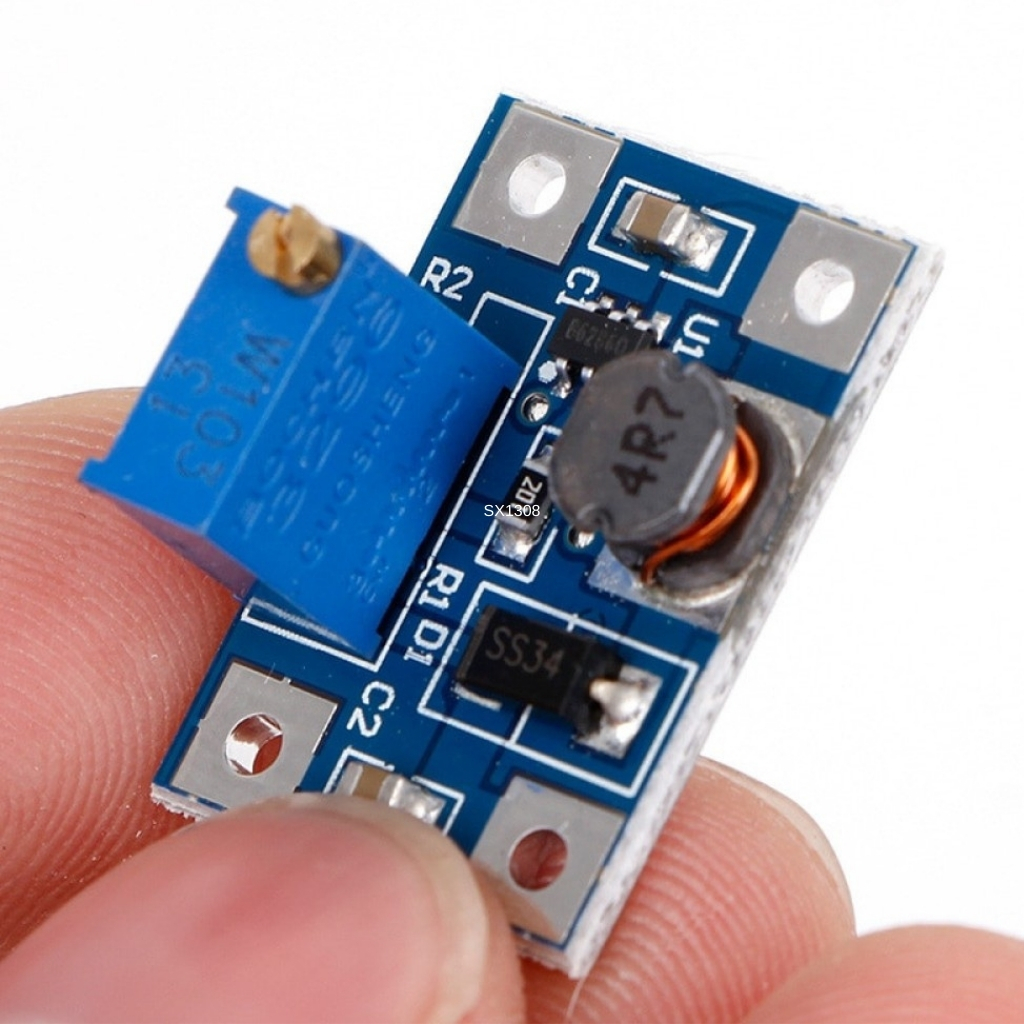

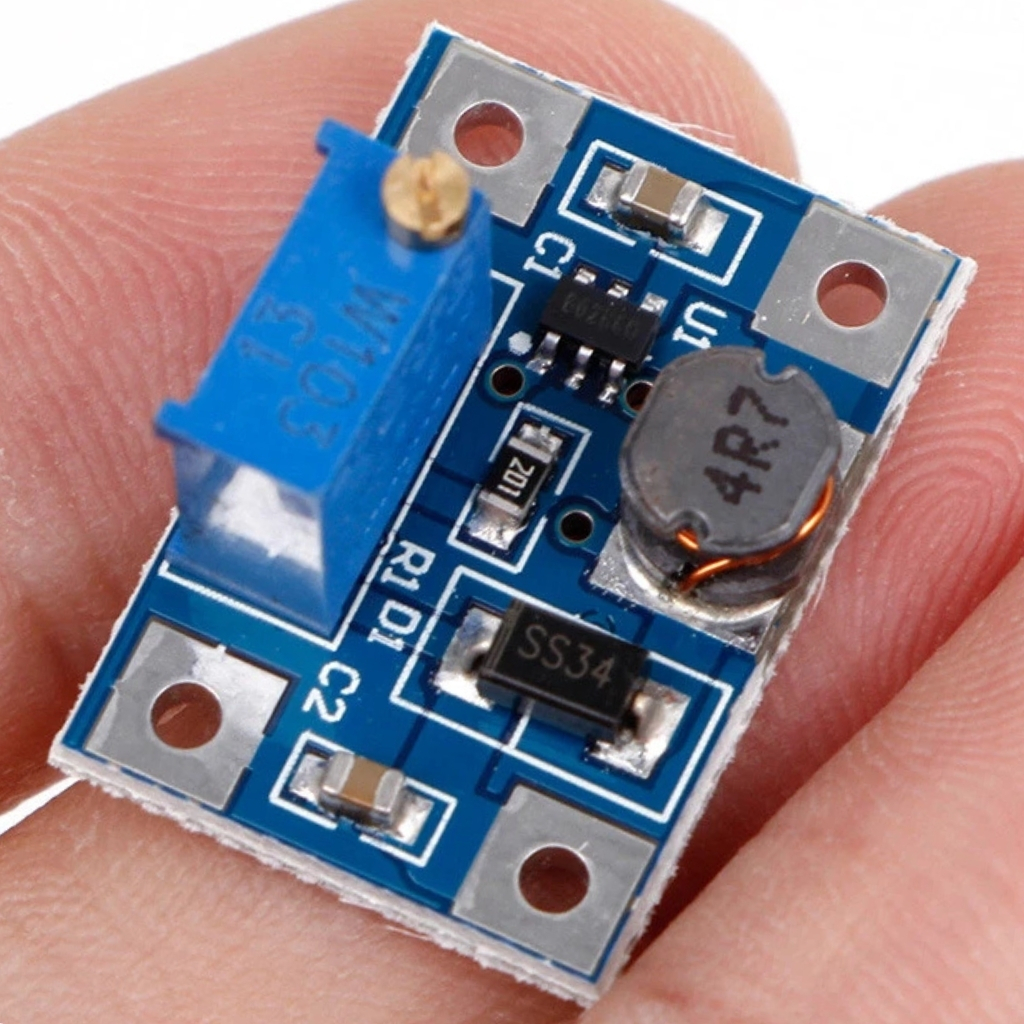

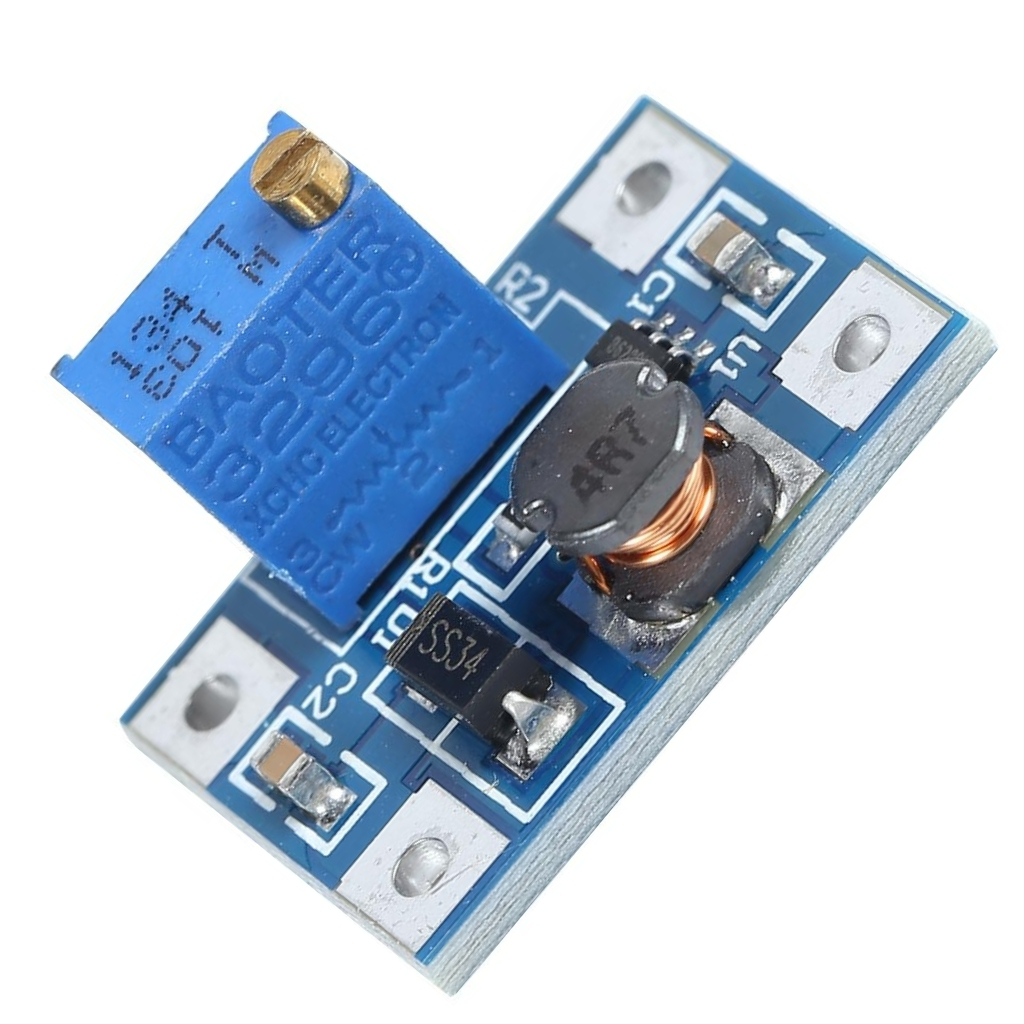

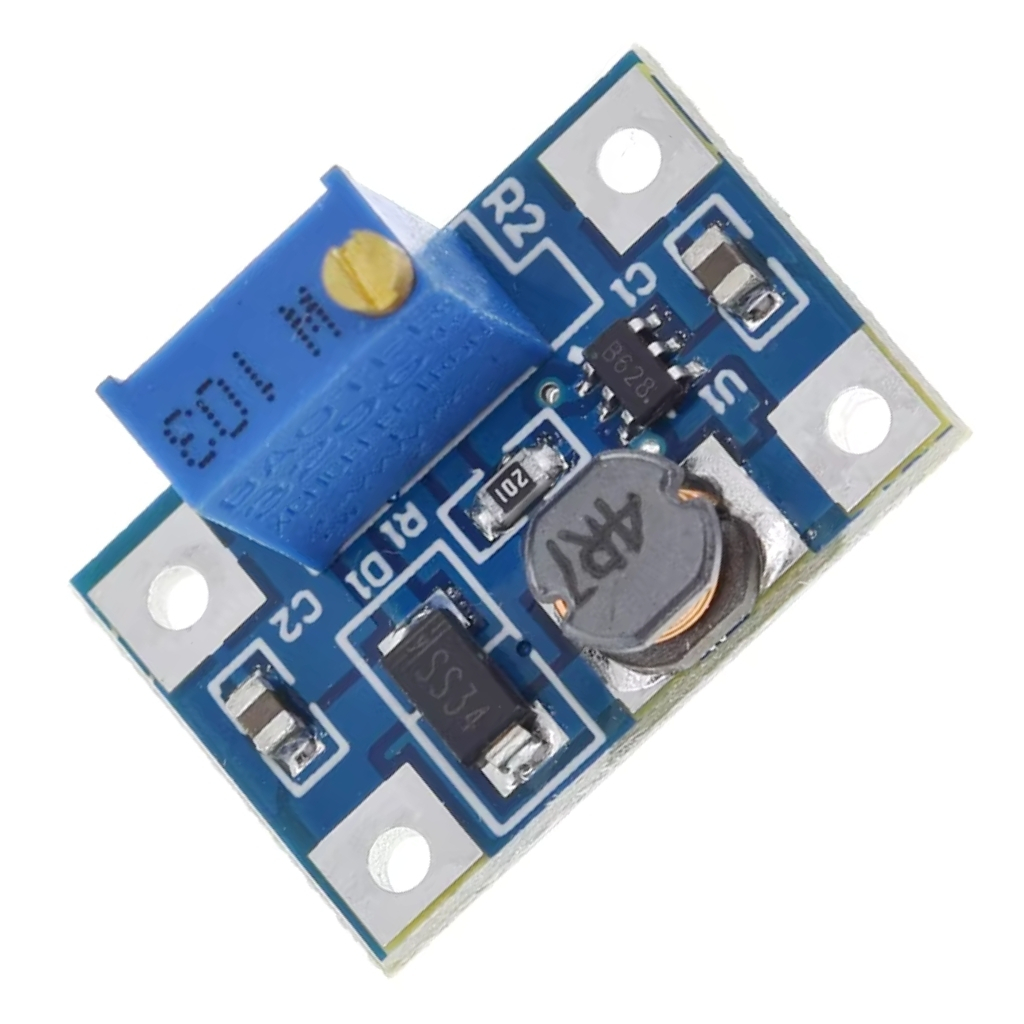

SX1308 2A DC-DC Voltaj Yükseltici Boost Modül
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül, düşük voltajlı güç kaynaklarından daha yüksek voltaj elde etmeniz gereken projeleriniz için ideal bir çözümdür. Bu kompakt modül, 2-24V arası giriş voltajını, 2-28V aralığında ayarlanabilir çıkış voltajına dönüştürebilir.
Yüksek verimli SX1308 entegresine sahip bu Modüller kategorisindeki ürün, 2A'e kadar akım sağlayabilme kapasitesiyle çeşitli elektronik projelerde kullanılabilir.
Özellikle Arduino projelerinde sıkça tercih edilen bu boost modül, LED sürücü, batarya uygulamaları ve sensör beslemesi gibi birçok alanda pratik çözüm sağlar.
Teknik Özellikler
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül'ün teknik özellikleri aşağıda listelenmiştir.
- Kontrol Entegresi: SX1308
- Giriş Voltaj Aralığı: 2-24V DC
- Çıkış Voltaj Aralığı: 2-28V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 2A
- Çalışma Frekansı: 1.2MHz
- Verimlilik: %85-95 (yüke bağlı)
- Ayarlama Yöntemi: Potansiyometre ile
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Boyutlar: 36mm x 17mm x 15mm

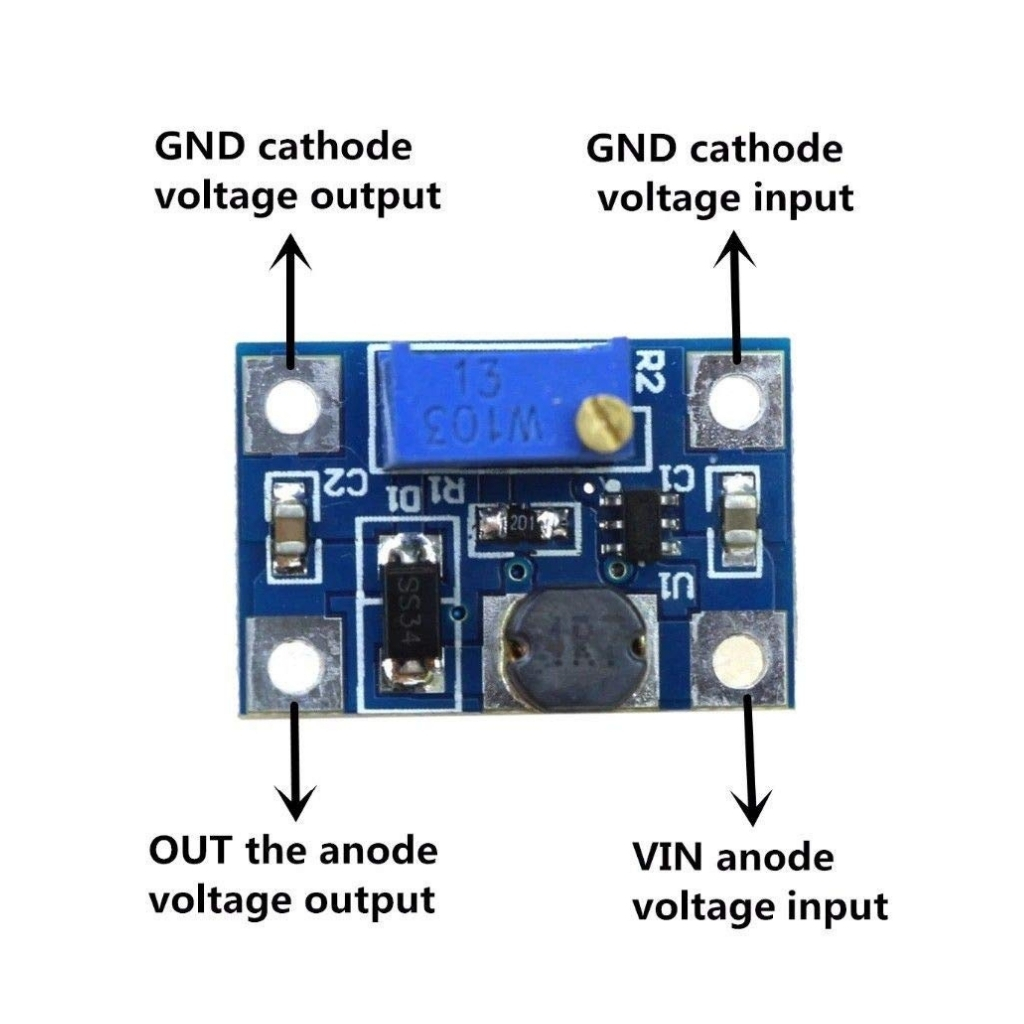

- Bağlantı Pinleri: IN+, IN-, OUT+, OUT-
- Boşta Akım Tüketimi: Yaklaşık 5mA
- Kısa Devre Koruması: Var
- Aşırı Sıcaklık Koruması: Var
- PCB Malzemesi: FR4
- Montaj Delikleri: 2 adet, 2.5mm çapında
Kullanım Alanları
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül'ün kullanılabileceği alanlar.
Elektronik Projeler
- Arduino ve mikrodenetleyici projeleri
- LED aydınlatma sistemleri
- Pil ile çalışan cihazların voltaj regülasyonu
- Mobil şarj uygulamaları
- USB güç yükseltici devreleri
Endüstriyel Uygulamalar
- Sensör besleme devreleri
- Otomotiv elektronik sistemleri
- Batarya yönetim sistemleri
- Güneş enerjisi sistemleri
- Taşınabilir test ekipmanları
Avantajlar ve Özellikler
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül'ün sağladığı avantajlar.
- Yüksek Verimlilik: %95'e varan enerji dönüşüm oranı
- Geniş Voltaj Aralığı: 2-24V giriş, 2-28V çıkış esnekliği
- Kolay Ayarlanabilirlik: Potansiyometre ile hassas voltaj ayarı
- Kompakt Boyut: Küçük projelere kolay entegrasyon
- Koruma Sistemleri: Kısa devre ve aşırı sıcaklık korumaları
- Stabil Çıkış: Düşük dalgalanma (ripple) değeri
- Yüksek Güç Yoğunluğu: Küçük hacimde 2A çıkış kapasitesi
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arasında çalışma
Bağlantı ve Kurulum
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül'ün bağlantı ve kurulum bilgileri.
İpucu: Çıkış voltajını ayarlarken yük bağlı değilken ölçüm yapın ve multimetre kullanarak doğru değeri kontrol edin.
Bağlantı için gerekli adımlar:
- Giriş gücünüzü IN+ ve IN- pinlerine bağlayın
- Çıkış yükünüzü OUT+ ve OUT- pinlerine bağlayın
- Potansiyometre ile istenilen çıkış voltajını ayarlayın
- Bağlantılar tamamlandıktan sonra giriş gücünü açın
Dikkat edilecek noktalar:
- Polariteyi doğru bağladığınızdan emin olun
- Maksimum giriş voltajını (24V) aşmayın
- Çıkış akımının 2A'i geçmemesine dikkat edin
- Yüksek güç uygulamalarında modülün ısınabileceğini göz önünde bulundurun
Sorun Giderme ve İpuçları
SX1308 2A DC-DC Voltaj Yükseltici Boost Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Voltajı Stabil Değil: Giriş gücü kapasitesini kontrol edin, daha güçlü kaynak kullanın
- Aşırı Isınma: Yük akımını azaltın veya soğutucu ekleyin
- Düşük Çıkış Voltajı: Giriş voltajının yeterli olduğundan emin olun (çıkış > giriş olmalı)
- Modül Çalışmıyor: Bağlantıları ve polariteyi tekrar kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik modüller ve komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
Ürün Hakkında Sıkça Sorulan Sorular
SX1308 boost modülü ne işe yarar?
Düşük DC voltajı daha yüksek DC voltaja çeviren elektronik devredir. 2-24V arası giriş voltajını 2-28V arası ayarlanabilir çıkış voltajına yükseltir.
Modülün maksimum çıkış akımı ne kadardır?
Maksimum 2A çıkış akımı sağlayabilir. Ancak verimlilik ve ısınma faktörleri göz önünde bulundurularak 1.5A civarında kullanılması önerilir.
Çıkış voltajı nasıl ayarlanır?
Modül üzerindeki mavi potansiyometre ile ayarlanır. Saat yönünde çevirince voltaj artar, saat yönünün tersine çevirince azalır.
12V'dan 24V'a dönüşüm yapabilir miyim?
Evet, 12V giriş ile 24V çıkış elde edebilirsiniz. Ancak çıkış akımınız giriş akımının yaklaşık yarısına düşecektir.
Giriş voltajı çıkış voltajından yüksek olabilir mi?
Hayır, boost dönüştürücü prensibinden dolayı çıkış voltajı her zaman giriş voltajından yüksek veya eşit olmalıdır.
Arduino ile bu modül nasıl kullanılır?
Arduino'nun 5V veya 3.3V pininden besleyerek daha yüksek voltaj gerektiren sensör veya aktüatörler için güç kaynağı olarak kullanabilirsiniz.
Modülü batarya ile kullanabilir miyim?
Evet, lityum pil veya AA/AAA piller gibi düşük voltajlı bataryaları kullanarak daha yüksek voltaja ihtiyaç duyan devreleri besleyebilirsiniz.
