PC817 Smd Fototransistör - Fotokuplör

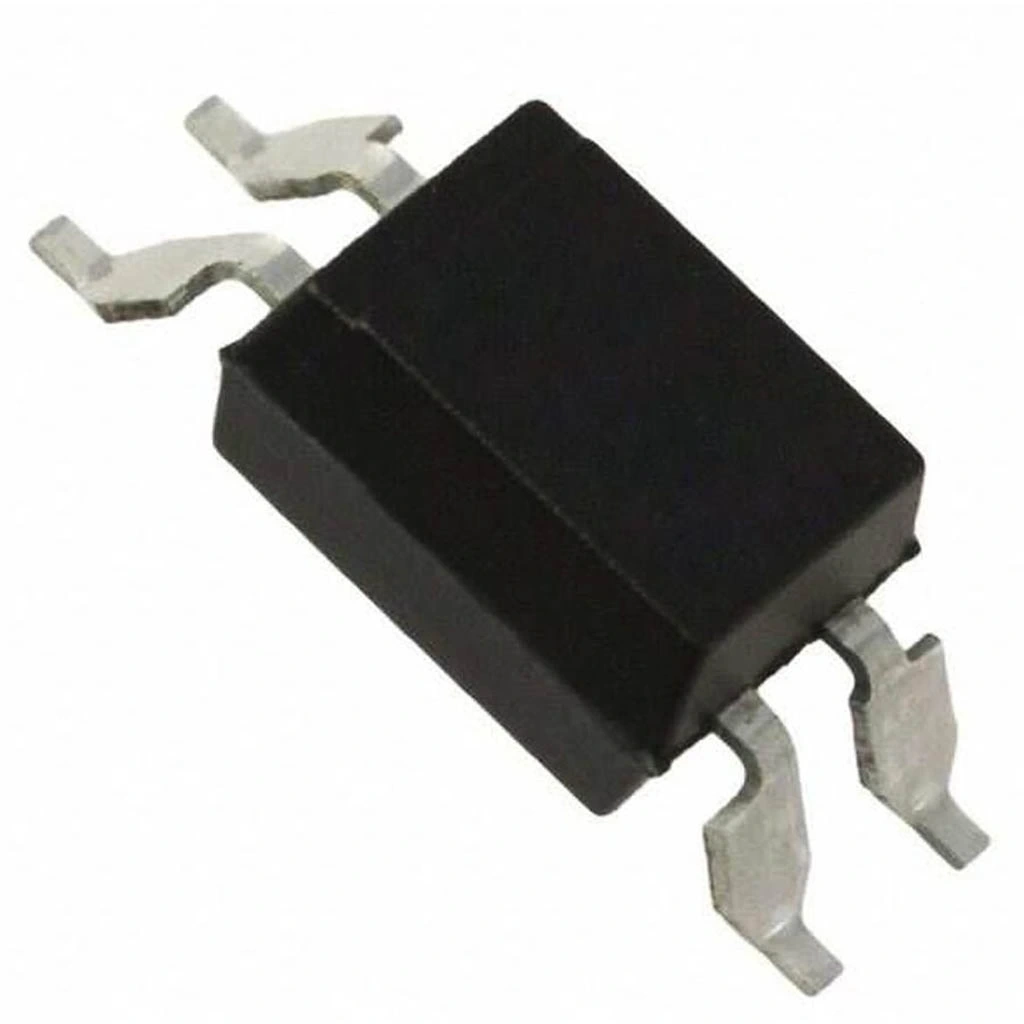

PC817 SMD Fototransistör Fotokuplör

PC817 SMD, kompakt yüzey montaj paketinde sunulan optik izolasyon sağlayan fotokuplör entegresidir. İçinde bir infrared LED ve bir NPN fototransistör barındıran bu kompakt devre elemanı, iki elektriksel devre arasında galvanik izolasyon sağlarken, sinyallerin güvenli bir şekilde iletilmesine olanak tanır.

5000V izolasyon voltajı ile güç besleme sistemleri, endüstriyel kontrol devreleri ve hassas ölçüm ekipmanları için ideal bir elektronik komponent olan PC817 SMD, standart DIP modelinin tüm özelliklerini daha kompakt bir formda sunar.

Akım transfer oranı (CTR) değeri %80'den fazla olan bu entegre, tetiklenmesi için gereken düşük akım değerleri ve yüksek izolasyon direnci sayesinde, içerisindeki transistör yapısıyla güvenilir bir sinyal aktarımı sağlar.

Teknik Özellikler

PC817 SMD Fototransistör Fotokuplör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Sharp / Isocom / Everlight
• Entegre Tipi: Fototransistörlü Optokuplör
• Paket / Kılıf: SMD-4 (SOP-4)
• İzolasyon Voltajı: 5000Vrms (AC, 1 dakika)
• Giriş (LED) İleri Voltajı (V_F): 1.2V (tipik)
• Giriş (LED) Maksimum Akımı (I_F): 50mA
• Giriş (LED) Ters Voltajı (V_R): 6V
• Çıkış (Transistör) Kolektör-Emitör Voltajı (V_CEO): 80V
• Çıkış (Transistör) Emitör-Kolektör Voltajı (V_ECO): 6V
• Çıkış (Transistör) Kolektör Akımı (I_C): 50mA
• Çıkış (Transistör) Kolektör Güç Dağılımı (P_C): 150mW
• Akım Transfer Oranı (CTR): %80-160 (I_F=5mA, V_CE=5V)
• İzolasyon Direnci (R_ISO): 10¹¹Ω (DC500V)
• Giriş-Çıkış Kapasitansı (C_IO): 0.6pF (tipik)
• Yükselme Zamanı (t_r): 4μs (tipik)
• Düşme Zamanı (t_f): 3μs (tipik)
• Çalışma Sıcaklık Aralığı: -30°C ile +100°C arası
• Depolama Sıcaklık Aralığı: -55°C ile +125°C arası
• LED Dalga Boyu: 950nm (infrared)
• Toplam Cihaz Güç Dağılımı: 200mW
• Transistör Satürasyon Voltajı (V_CE(sat)): 0.2V (tipik, I_F=20mA, I_C=1mA)
• Paket Boyutları: 4.6mm × 3.8mm × 2.3mm (yaklaşık)
• Pin Yapılandırması: 1-Anot, 2-Katot, 3-Emitör, 4-Kolektör
• Ağırlık: 0.06g (yaklaşık)
• Çıkış Durumu: Fototransistör (Normalde Kapalı)
• Endüstriyel Standart: UL1577, EN60747-5-2
• Montaj Şekli: Yüzey Montaj (SMD/SMT)
• RoHS Uyumluluğu: Evet
• Sürekli İleri LED Akımı: 20mA (optimal çalışma için)

Kullanım Alanları

PC817 SMD Fototransistör Fotokuplör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC giriş-çıkış izolasyonu
• Motor sürücü kontrol izolasyonu
• Sensör sinyal izolasyonu
• Endüstriyel haberleşme arabirimleri
• Güç anahtarlama kontrolleri

Güç Elektroniği Uygulamaları

• SMPS geri besleme izolasyonu
• DC-DC dönüştürücü kontrol devreleri
• Solar inverter izolasyon devreleri
• UPS kontrol sistemleri
• Batarya şarj devresi izolasyonu

Sinyal İzolasyon Devreleri

• Mikrodenetleyici-periferik izolasyonu
• RS-232/RS-485 haberleşme izolatörleri
• I2C/SPI veri yolu izolasyonu
• Gürültülü ortamlar için sinyal iletimi
• Tıbbi cihaz izolasyon devreleri

Avantajlar ve Özellikler

PC817 SMD Fototransistör Fotokuplör'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paketi: Küçük elektronik devrelerde yer tasarrufu
• Yüksek İzolasyon Voltajı: 5000V izolasyon ile güvenli galvanik ayırma
• Yüksek Akım Transfer Oranı: %80-160 CTR ile verimli sinyal aktarımı
• Düşük Giriş Akımı: 5mA gibi düşük kontrol akımlarıyla çalışabilme
• Geniş Çalışma Sıcaklık Aralığı: -30°C ile +100°C arası güvenilir çalışma
• Yüksek Gürültü Bağışıklığı: Elektromanyetik gürültü ortamlarında güvenilir izolasyon
• Düşük Giriş-Çıkış Kapasitansı: 0.6pF ile yüksek frekanslı sinyaller için uygun
• Çift Yönlü İzolasyon: Giriş ve çıkış arasında tam galvanik izolasyon
• Endüstriyel Standartlara Uygunluk: UL1577 ve EN60747-5-2 sertifikalı
• Kolektör Akım Kapasitesi: 50mA yük sürme kapasitesi

Uygulama ve Devre Tasarımı

PC817 SMD Fototransistör Fotokuplör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel İzolasyon Devresi:

• Giriş Direnci: R = (V_in - V_F) / I_F (5mA için ~680Ω @ 5V)
• Çıkış Pull-up Direnci: 1kΩ - 10kΩ arası (kolektöre bağlanır)
• Emitör Bağlantısı: Genellikle GND'ye bağlanır
• Kolektör Açık Voltajı: Çıkış pull-up ile belirlenir, tipik olarak 3.3V/5V
• Çıkış Lojik Seviyesi: LED aktif değilken HIGH, LED aktifken LOW

Dijital İzolasyon Devresi:

• Mikrodenetleyici Çıkışı: LED anoduna bağlanır (akım sınırlayıcı direnç ile)
• LED Katodu: GND'ye bağlanır
• Kolektör: Pull-up direnci ile hedef mikrodenetleyici girişine bağlanır
• Emitör: Hedef mikrodenetleyici ile ortak GND'ye bağlanır
• Bypass Kapasitörü: Her fotokuplör için 0.1μF (gürültü bastırma)

AC Sinyal Algılama Devresi:

• AC Giriş Direnci: 10kΩ (akım sınırlama)
• Doğrultma Diyotları: 1N4148 ile tam dalga köprü
• Filtre Kapasitörü: 1μF (AC dalgalanmaları bastırmak için)
• Çıkış Schmitt Trigger: Temiz dijital sinyal elde etmek için
• Koruma Direnci: LED ile seri 1kΩ (aşırı akıma karşı)

Sorun Giderme ve İpuçları

PC817 SMD Fototransistör Fotokuplör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Çıkış Sinyali: LED akımını artırın veya kolektör pull-up direncini düşürün.
• Yavaş Yanıt Süresi: Kolektör pull-up direncini azaltın veya daha hızlı bir fotokuplör seçin.
• Kararsız Çalışma: Besleme hatlarına 0.1μF bypass kapasitörleri ekleyin.
• LED Yanması: Mutlaka akım sınırlayıcı direnç kullanın, 5-20mA arası akım yeterlidir.
• Yüksek Frekanslı Bozulma: Giriş-çıkış arasına PCB izolasyon boşluğu bırakın.

SMD Lehimleme İpuçları

• Pin 1 işaretine (genellikle nokta veya çentik) dikkat ederek doğru yönlendirmeyi sağlayın
• Flux kullanarak lehimleme işlemini kolaylaştırın
• Düşük sıcaklıkta ve kısa süreli lehimleme yapın
• İnce uçlu havya veya sıcak hava istasyonu kullanın
• Lehimleme sonrası izopropil alkol ile temizlik yapın
• Elektrostatik hasara karşı uygun ESD önlemleri alın

Paket İçeriği

• PC817 SMD Fototransistör Fotokuplör
