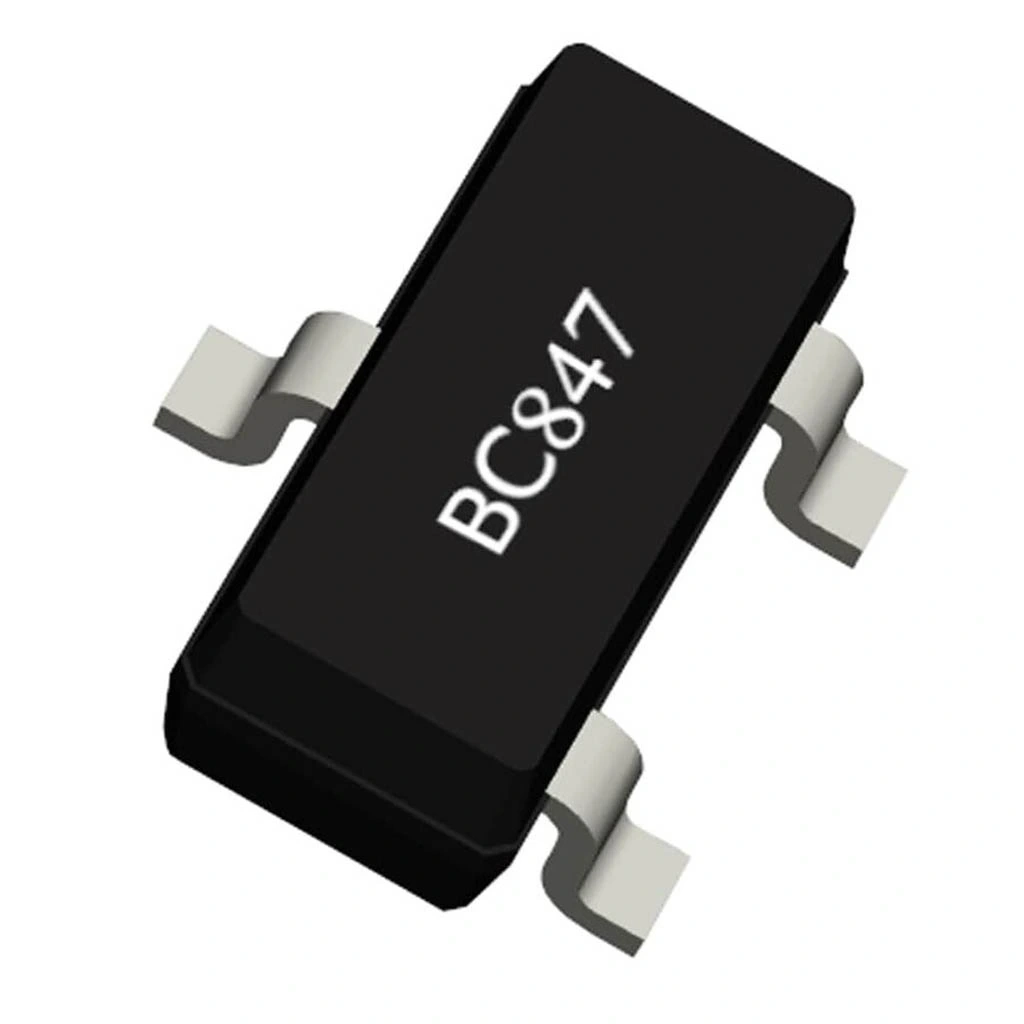

BC847 Transistör NPN SMD SOT-23
BC847, düşük güç uygulamaları için tasarlanmış bir NPN silikon bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, genel amaçlı anahtarlama ve amplifikasyon için kullanılır.
45V kollektör-emitör gerilimi ve 100mA kollektör akımı sunan bu elektronik komponent, düşük gürültü seviyesi ve iyi doğrusallık özellikleri ile sinyal işleme devrelerinde ideal bir seçimdir.
Düşük güç tüketimi ve güvenilir performansıyla bu SMD transistör, analog devreler, sensör arayüzleri ve sinyal yükseltme uygulamaları için kompakt ve ekonomik bir çözüm sunmaktadır.
Teknik Özellikler
BC847 Transistör NPN SMD SOT-23'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Silikon Bipolar
- Paket Tipi: SOT-23 SMD
- Üretici: Nexperia / Philips / ON Semiconductor
- Kollektör-Emitör Gerilimi (VCEO): 45V
- Kollektör-Baz Gerilimi (VCBO): 50V
- Emitör-Baz Gerilimi (VEBO): 6V
- Kollektör Akımı (IC): 100mA (sürekli)
- Kollektör Gücü (PC): 250mW
- DC Akım Kazancı (hFE): 110-800 (IC=2mA, VCE=5V, grup türüne bağlı)
- Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.25V (Tipik, IC=10mA)
- Baz-Emitör Gerilimi (VBE): 0.65V (Tipik, IC=2mA)
- Geçiş Frekansı (fT): 100 MHz (Tipik)
- Çıkış Kapasitansı (Cob): 4.5 pF (Tipik)
- Gürültü Figürü (NF): 2 dB (Tipik, f=1kHz)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Montaj Tipi: Yüzey Montaj (SMD)

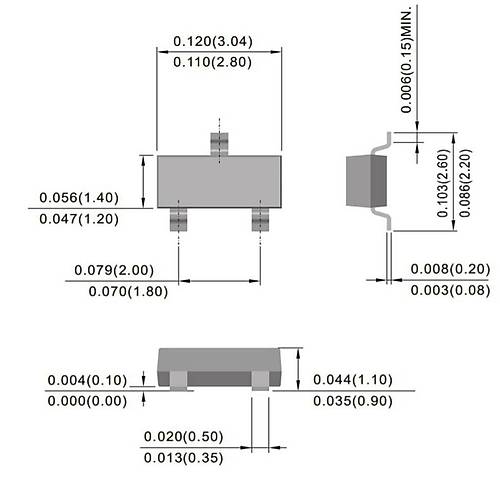

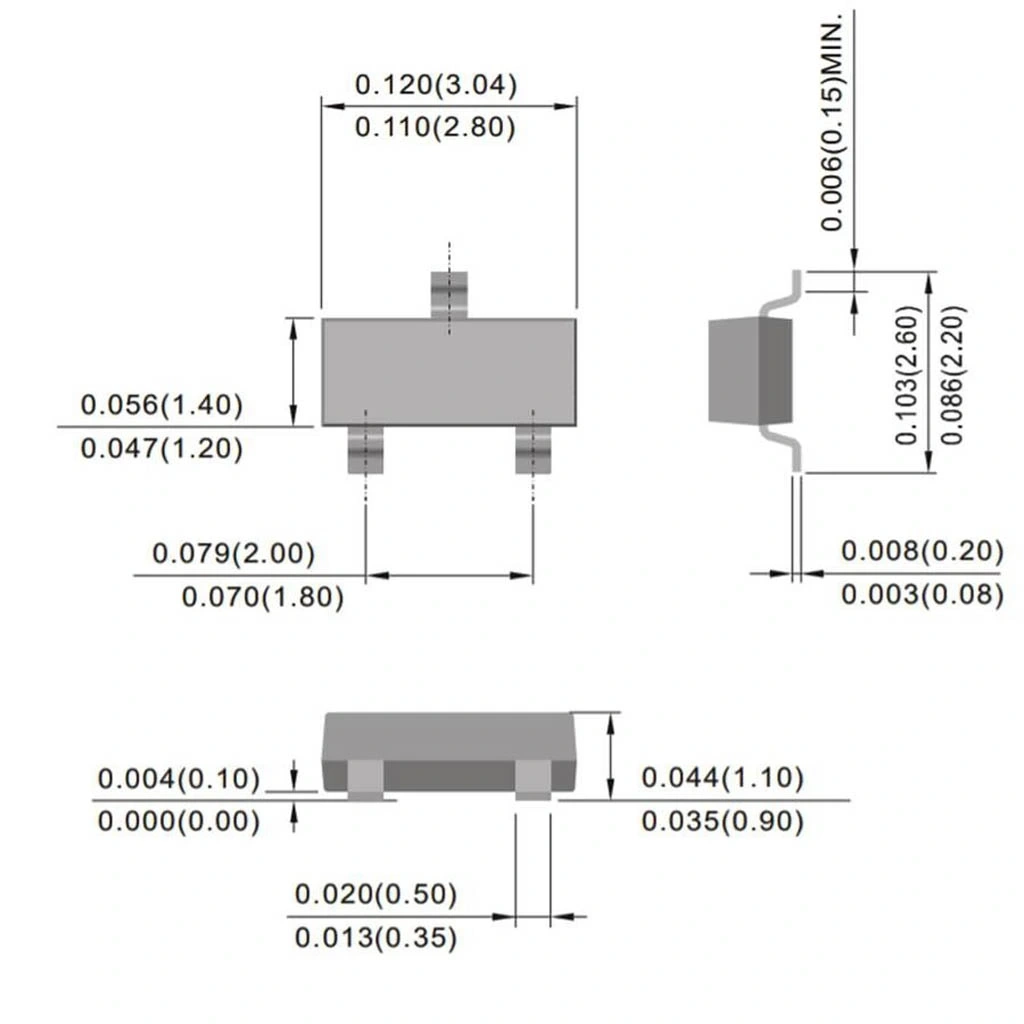

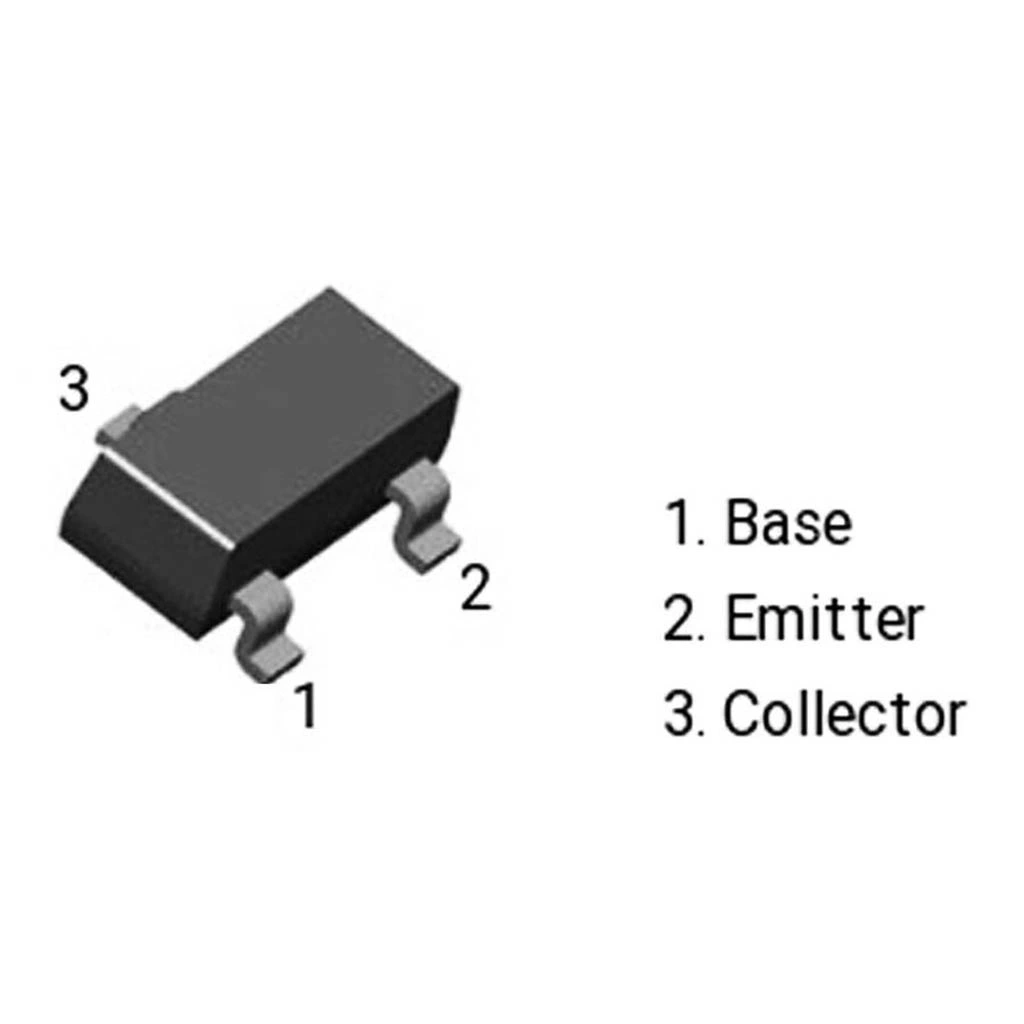

- Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.
Kullanım Alanları
BC847 Transistör NPN SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal İşleme Devreleri
- Düşük gürültülü ön amplifikatörler
- Sinyal tamponlama devreleri
- Diferansiyel yükselteçler
- Audio amplifikatör katları
Anahtarlama Uygulamaları
- LED sürücü devreleri
- Düşük güçlü röle kontrol devreleri
- Lojik seviye dönüştürücüleri
- Sensör arayüzleri
Akım Kaynakları/Yükler
- Sabit akım kaynakları
- Akım aynalama devreleri
- Referans akım devreleri
- Aktif yük devreleri
Genel Elektronik Uygulamaları
- Batarya ile çalışan cihazlar
- Sensör koşullandırma devreleri
- Düşük güç tüketimli ekipmanlar
- Kompakt elektronik ekipmanlar
Avantajlar ve Özellikler
BC847 Transistör NPN SMD SOT-23'ün sağladığı avantajlar ve çözümler.
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Geniş Kazanç Seçenekleri: A, B ve C grubu ile farklı hFE değerleri
- Düşük Gürültü Figürü: Hassas sinyal uygulamaları için uygun
- Düşük Güç Tüketimi: Batarya ile çalışan sistemler için ideal
- İyi Frekans Tepkisi: 100 MHz transition frekansı
- BC857 PNP Eşdeğeri: Komplementer çift devreler için uyumluluk
- Düşük Kaçak Akım: Nanoamper seviyesinde kollektör-baz kaçak akımı
- Geniş Çalışma Sıcaklığı: -65°C ~ +150°C
Montaj ve Kullanım
BC847 Transistör NPN SMD SOT-23'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: Mikrodenetleyici kullanımında port pini ile baz arasına koruyucu direnç eklemeyi unutmayın.
Devre tasarımı için yapmanız gerekenler:
- SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
- Lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
- ESD korumalı ortamda çalışın, SOT-23 paketli transistörler statik elektriğe duyarlıdır
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 10k - 100kΩ)
- Yüksek frekans uygulamalarında kısa ve düşük indüktif PCB yolları tasarlayın
- Termal stres oluşturmamak için lehimleme süresini kısa tutun
NPN transistör kullanım bilgileri:
- NPN transistörlerde akım yönü kollektörden emitöre doğrudur
- NPN transistörü açmak için baz emitörden 0.65V daha yüksek olmalıdır
- Mikrodenetleyici ile kontrol için doğrudan GPIO pini kullanılabilir
- Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
- NPN transistörler "aktif-high" mantıkla çalışır
- BC857 (PNP) ile komplementer çift oluşturarak tamamlayıcı simetri devreleri tasarlayabilirsiniz
Sorun Giderme ve İpuçları
BC847 Transistör NPN SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör Açılmıyor: Baz-emitör geriliminin yeterince pozitif olduğunu kontrol edin (> 0.65V)
- Yetersiz Kazanç: Çalışma noktasını optimize edin, IC değeri çok düşük veya yüksek olabilir
- Baz Akımı Sorunları: Baz akımını ölçün, uygun değerde baz direnci kullanın
- Lehimleme Zorlukları: Daha ince uçlu havya veya sıcak hava istasyonu kullanın
Verimli Kullanım İpuçları
- Analog tasarımlarda azami 45V VCEO değerinin en fazla %80'ini kullanın
- Düşük gürültü uygulamalarında metal film dirençler tercih edin
- Diferansiyel amplifikatörlerde aynı paketten gelen çiftleri kullanın
- Amplifikatör devrelerinde emitör direnci kullanarak kararlılığı artırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve transistör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BC847 ve BC547 arasındaki fark nedir?
BC847, BC547'nin SMD versiyonudur. Elektriksel özellikleri benzerdir, ancak BC847 SOT-23 paketindedir ve daha az yer kaplar.
BC847 kodundan sonra gelen A, B, C harfleri ne anlama gelir?
Bu harfler hFE (akım kazancı) aralığını belirtir. A (110-220), B (200-450) ve C (420-800) şeklinde kazanç gruplandırması yapılmıştır.
BC847'nin PNP eşdeğeri hangisidir?
BC857, BC847'nin PNP eşdeğeridir. Birlikte komplementer çift olarak push-pull devrelerde kullanılabilirler.
SOT-23 paketindeki pin düzeni nasıldır?
Düz yüzey size bakarken, sol pin Baz (1), orta pin Emitör (2) ve sağ pin Kollektör (3) şeklinde düzenlenmiştir.
BC847 hangi tür uygulamalar için idealdir?
Düşük gürültülü amplifikatörler, sinyal işleme, düşük güçlü anahtarlama ve sensör arayüzleri için idealdir.
LED sürmek için BC847 nasıl kullanılır?
Kollektöre uygun akım sınırlayıcı direnç ile LED bağlanır. Emitör toprağa, baz ise bir direnç üzerinden kontrol sinyaline bağlanır.
BC847'nin maksimum çalışma sıcaklığı nedir?
Bağlantı sıcaklığı -65°C ile +150°C arasında çalışabilir, ancak güvenli çalışma için 125°C'nin altında tutulması önerilir.
Mikrodenetleyici ile BC847 nasıl kontrol edilir?
Mikrodenetleyici pini ile transistörün bazı arasına 1k-10k arası direnç bağlanır. Pin HIGH olduğunda transistör aktif olur.
