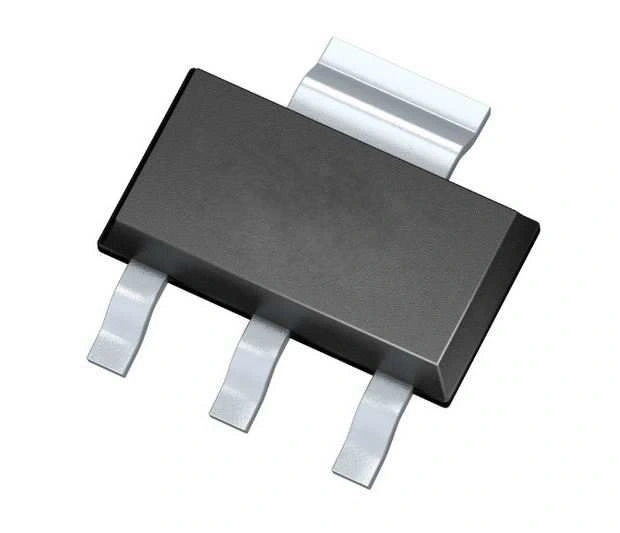

BCX56-16 SOT89 SMD Transistör

BCX56-16 SOT89 SMD Transistör

BCX56-16, yüksek voltaj NPN bipolar transistör ailesinin bir üyesidir. SOT89 SMD paketinde sunulan bu transistör, 80V maksimum kolektör-emitör voltajı ve 1A sürekli kolektör akımı ile orta güç uygulamaları için tasarlanmıştır.

Küçük boyutlarına rağmen 1.3W güç dağılım kapasitesine sahip olan bu elektronik komponent, hızlı anahtarlama özelliği ve yüksek akım kazancı sayesinde çeşitli elektronik devrelerde verimli bir çözüm sunar.

SOT89 paketinin sunduğu üstün termal özellikleri ve yüzey montaj teknolojisine uyumluluğu ile BCX56-16, modern elektronik tasarımlarda sıkça tercih edilen, güvenilir bir transistör seçeneğidir.

Teknik Özellikler

BCX56-16 SOT89 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: NPN
• Paket / Kılıf: SOT89 (SOT-89-3)
• Kollektör-Emitör Voltajı (V_CEO): 80V
• Kollektör-Baz Voltajı (V_CBO): 100V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 1A
• Kollektör Akımı - Pik (I_CM): 2A
• Toplam Güç Dağılımı (P_tot): 1.3W (25°C'de)
• DC Akım Kazancı (h_FE): 100-250 (I_C=150mA, V_CE=5V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): 0.5V (I_C=500mA, I_B=50mA)
• Baz-Emitör Voltajı (V_BE): 0.7V (I_C=500mA, V_CE=5V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 83.3°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 15°C/W
• Maksimum Baz Akımı (I_B): 100mA
• Çıkış Kapasitansı (C_ob): 8pF (tipik)
• Geçiş Frekansı (f_T): 100MHz (tipik)
• Yükselme Zamanı (t_r): 300ns (tipik)
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz (2 ve merkez tab kollektör bağlantılı)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Boyutlar (Yaklaşık): 4.5mm x 2.5mm x 1.5mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.05g

Kullanım Alanları

BCX56-16 SOT89 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sinyal İşleme Devreleri

• Pre-amplifikatör devreleri
• Sinyal tamponlama uygulamaları
• Audio amplifikatör katları
• İşlemsel yükselteç çıkış sürücüleri
• Analog filtre devreleri

Güç Kontrol Uygulamaları

• LED sürücü devreleri
• Akım limitleme devreleri
• Doğrusal güç regülatörleri
• Anahtar modlu güç devreleri
• Solenoid ve röle sürücüleri

Anahtarlama Uygulamaları

• Hızlı sinyal anahtarlama
• Darlington çiftleri
• Optokuplör çıkış katları
• PWM kontrol devreleri
• Sensör arayüz devreleri

Avantajlar ve Özellikler

BCX56-16 SOT89 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Küçük Boyut: SOT89 paketi ile PCB alanından tasarruf
• Yüksek Voltaj Dayanımı: 80V VCEO ile geniş voltaj aralığında çalışma
• Yüksek Akım Kapasitesi: 1A sürekli kollektör akımı ile güçlü yük sürüşü
• Geniş hFE Aralığı: 100-250 akım kazancı ile hassas tasarım
• Gelişmiş Termal Özellikler: Merkez tab ile iyileştirilmiş ısı dağılımı
• Düşük Doyum Voltajı: 0.5V VCE(sat) ile verimli çalışma
• Yüksek Frekanslı Çalışma: 100MHz geçiş frekansı ile hızlı tepki
• Geniş Sıcaklık Aralığı: -55°C ile 150°C arası güvenli çalışma
• SMD Uyumluluğu: Otomatik montaj süreçlerine uygunluk
• Güvenilir Çalışma: Endüstri standardı SOT89 paket yapısı

Uygulama ve Devre Tasarımı

BCX56-16 SOT89 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel NPN Transistör Anahtarlama Devresi:

• Baz Direnci: 1kΩ-10kΩ (giriş akımını sınırlamak için)
• Kolektör Direnci: Yük bağlantısı için (LED, röle vb.)
• Akım Hesabı: I_C = h_FE × I_B formülü ile akım hesabı
• Pull-Down Direnci: 10-100kΩ (istenmeyen anahtarlamayı önlemek için)
• Filtreleme: 100nF bypass kapasitörü ile gürültü azaltma

LED Sürücü Devresi:

• Akım Sınırlama: Kollektör direnci ile LED akımı kontrolü
• Baz Akımı: I_B = I_C / h_FE ile gerekli baz akımı hesabı
• Maksimum LED Sayısı: V_CEO / V_LED formülü ile hesaplama
• Dimmer Etkisi: PWM sinyali ile parlaklık kontrolü
• Koruma: Baz direnci ile aşırı akıma karşı koruma

Darlington Konfigürasyonu:

• Kazanç Artışı: h_FE(toplam) = h_FE1 × h_FE2 ile yüksek kazanç
• Eşik Gerilimi: ~1.4V (iki BE jonksiyonu serisi)
• Doyma Voltajı: Normal transistöre göre daha yüksek
• Anahtarlama Hızı: Standart transistöre göre daha yavaş
• Uygulama: Düşük akım sinyalleri ile yüksek akım kontrolü

Sorun Giderme ve İpuçları

BCX56-16 SOT89 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de yeterli bakır alan bırakın, akım sınırını kontrol edin.
• Lehimleme Zorlukları: Uygun ısı ve solder pasta kullanın, preheat işlemi uygulayın.
• Düşük Kazanç: hFE değerini ölçün, baz akımını ayarlayın, yük direncini kontrol edin.
• EMI Sorunları: Bypass kapasitörleri ekleyin, sinyal yollarını kısa tutun.
• Kararsız Çalışma: Baz polarizasyon devresi ekleyin, sıcaklık dengelemesi yapın.

SMD Tasarım ve Uygulama İpuçları

• Merkez tab için PCB'de ekstra bakır alan oluşturun (termal via deliklerle)
• SOT89 paketi için önerilen lehim sıcaklığı: 260°C, maksimum 10 saniye
• Yüksek akım uygulamalarında via deliklerle ısı transferini iyileştirin
• Robotik montaj için uygun footprint oluşturun (IPC standardına göre)
• ESD hassasiyeti için uygun önlemler alın, topraklı bileklik kullanın
• Yüksek akımlarda kollektör izi genişliğini en az 24 mil yapın

Paket İçeriği

• BCX56-16 SOT89 SMD Transistör
