MMBT2222A SOT23 40V 1A - Transistör

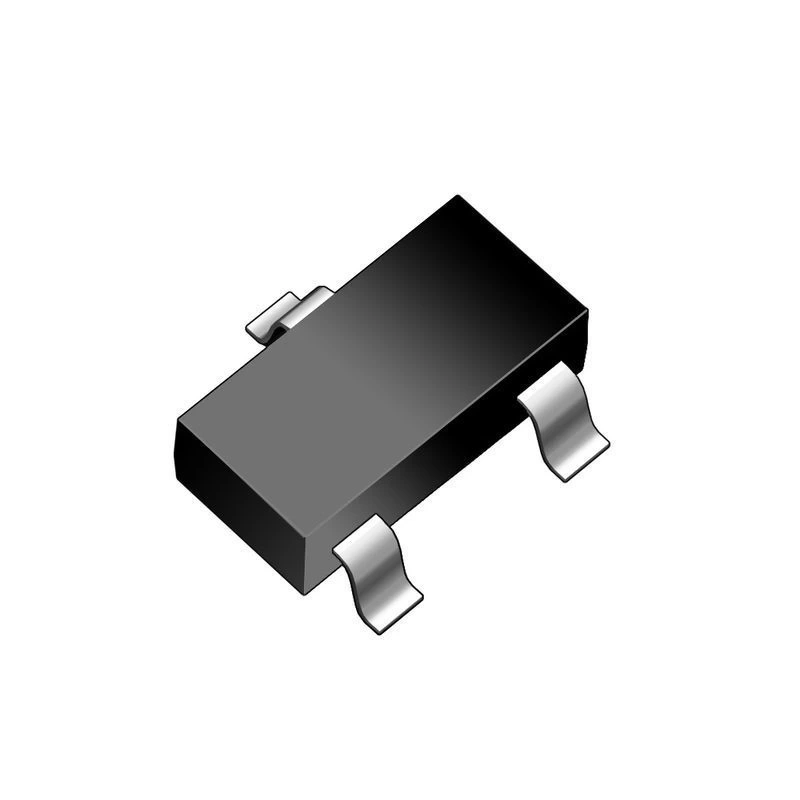

MMBT2222A SOT23 40V 1A Transistör

MMBT2222A, klasik 2N2222A NPN bipolar transistörünün küçük SMD versiyonudur. SOT23 paketinde sunulan bu transistör, 40V kolektör-emitör gerilimi ve 1A kolektör akım kapasitesiyle yüksek hızlı anahtarlama uygulamaları için tasarlanmıştır.

Düşük doyum voltajı, yüksek akım kazancı ve hızlı anahtarlama özellikleri ile anahtarlama, yükseltme ve sürme uygulamalarında sıklıkla tercih edilen bu elektronik komponent, kompakt boyutları sayesinde yüzey montaj teknolojisi ile üretilen modern PCB'lerde yer tasarrufu sağlar.

Geniş bir çalışma sıcaklık aralığına sahip olan MMBT2222A, endüstriyel standartlarda üretilen güvenilir bir transistör olup, düşük güç tüketimi ve yüksek performans gerektiren elektronik devrelerde yaygın olarak kullanılmaktadır.

Teknik Özellikler

MMBT2222A SOT23 40V 1A Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor / NXP / Fairchild
• Transistör Tipi: NPN Silikon Bipolar Transistör
• Paket / Kılıf: SOT23-3 (SMD)
• Kollektör-Emitör Voltajı (V_CEO): 40V
• Kollektör-Baz Voltajı (V_CBO): 60V
• Emitör-Baz Voltajı (V_EBO): 6V
• Sürekli Kollektör Akımı (I_C): 600mA (sürekli)
• Pik Kollektör Akımı (I_CM): 1A (puls)
• Kollektör Disipasyonu (P_C): 350mW (25°C'de)
• DC Akım Kazancı (h_FE): 35-300 (I_C=150mA, V_CE=10V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): 0.3V (tipik, I_C=500mA)
• Baz-Emitör Voltajı (V_BE): 0.6V-0.8V
• Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
• Çıkış Kapasitansı (C_ob): 4pF (tipik)
• Giriş Kapasitansı (C_ib): 8pF (tipik)
• Açılma Zamanı (t_on): 35ns (tipik)
• Depolama Zamanı (t_s): 175ns (tipik)
• Kapanma Zamanı (t_f): 365ns (tipik)
• Termal Direnç (Junction to Ambient): 357°C/W
• Maksimum Jonksiyon Sıcaklığı (T_j): 150°C
• Paket Boyutları: 2.9mm x 1.3mm x 1.0mm (yaklaşık)
• Pin Yapılandırması: 1-Baz, 2-Emitör, 3-Kolektör
• Ağırlık: 0.008g (yaklaşık)
• RoHS Uyumluluğu: Evet
• Devre Kutuplaması: NPN (Negatif-Pozitif-Negatif)
• Transiyon Frekansı (f_T): 300MHz (tipik)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Montaj Şekli: Yüzey Montaj (SMD/SMT)
• Alternatif Kodlar: 2N2222A (THT versiyon), MMBT2222, NPN-SOT23

Kullanım Alanları

MMBT2222A SOT23 40V 1A Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Anahtarlama Uygulamaları

• LED sürücü devreleri
• Röle kontrol devreleri
• PWM kontrollü uygulamalar
• Solenoid sürücüleri
• Dijital lojik arayüzler

Sinyal İşleme

• Küçük sinyal yükselteçleri
• Audio ön yükselteçler
• Darlington çiftleri
• Buffer katları
• Fark yükselteçleri

Güç Kontrol Devreleri

• DC motor sürücüleri (düşük güçlü)
• Batarya şarj kontrol devreleri
• Güç anahtarlama devreleri
• Akım sınırlama devreleri
• Güç yönetim devre elemanları

Avantajlar ve Özellikler

MMBT2222A SOT23 40V 1A Transistör'ün sağladığı avantajlar ve çözümler.

• Kompakt SOT23 Paketi: PCB alanından tasarruf sağlayan mini boyut
• Yüksek Akım Kazancı: 35-300 arası hFE değeri ile verimli çalışma
• Hızlı Anahtarlama: 300MHz transiyon frekansı ile yüksek hızlı uygulamalar
• Düşük Doyum Voltajı: 0.3V tipik değer ile düşük güç kaybı
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arasında güvenilir performans
• Endüstriyel Standart: Yaygın kullanılan 2N2222A'nın SMD versiyonu
• Düşük Gürültü: 4dB tipik gürültü figürü ile temiz sinyal
• Yüksek Güvenilirlik: Endüstriyel sınıf bileşen kalitesi
• Düşük Sızıntı Akımı: Minimum kaçak akım ile düşük güç tüketimi
• Kolay Bulunabilirlik: Yaygın kullanılan, çoğu elektronik tedarikçisinde bulunan ürün

Uygulama ve Devre Tasarımı

MMBT2222A SOT23 40V 1A Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

LED Sürücü Devresi:

• Baz Direnci: 1kΩ - 10kΩ (mikrodenetleyici çıkışı için)
• Kolektör Direnci: LED akımına göre hesaplanır (tipik 220Ω-1kΩ)
• Bağlantı: LED, transistörün kolektörü ile pozitif besleme arasına
• Koruma: LED'e seri akım sınırlayıcı direnç
• Maksimum Akım: 20-30mA için ideal (LED başına)

Röle Sürme Devresi:

• Baz Direnci: 2.2kΩ - 4.7kΩ (mikrodenetleyici için)
• Koruma Diyodu: 1N4148 veya 1N4007 (flyback koruması)
• Bağlantı: Röle bobini, kolektör ile pozitif besleme arasına
• Pull-down Direnci: 10kΩ (bazdan emitöre, kararlılık için)
• Uygunluk: 12V/50-100mA röleler için ideal

Darlington Konfigürasyonu:

• Birinci Transistör: MMBT2222A
• İkinci Transistör: Daha yüksek akım kapasiteli NPN
• Bağlantı: İlk transistörün emitörü ikinci transistörün bazına
• Toplam Kazanç: Her iki transistörün hFE değerlerinin çarpımı
• Uygunluk: Yüksek akım ve yüksek kazanç gerektiren uygulamalar

Sorun Giderme ve İpuçları

MMBT2222A SOT23 40V 1A Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: Baz akımını artırın, baz-emitör voltajı 0.7V'un üzerinde olmalı.
• Aşırı Isınma: Kolektör akımını azaltın veya PCB'de daha geniş bakır alan bırakın.
• Kararsız Çalışma: Baz hattına 10kΩ pull-down direnci ekleyin.
• Düşük Kazanç: Transistörün hFE değerini doğrulayın, gerekirse Darlington kullanın.
• Yavaş Anahtarlama: Baz direncini düşürün ve speedup kapasitörü ekleyin.

SMD Lehimleme İpuçları

• İnce uçlu havya ve ince lehim teli kullanın
• Flux uygulaması lehimlemeyi kolaylaştırır
• Pin 1 (baz) işaretine dikkat edin
• Havyayı uzun süre tutmayın (max 3-4 saniye)
• Lehimlemeden sonra izopropil alkol ile temizleyin
• SMD cımbız veya vakumlu tutucu kullanın

Paket İçeriği

• MMBT2222A SOT23 40V 1A Transistör
