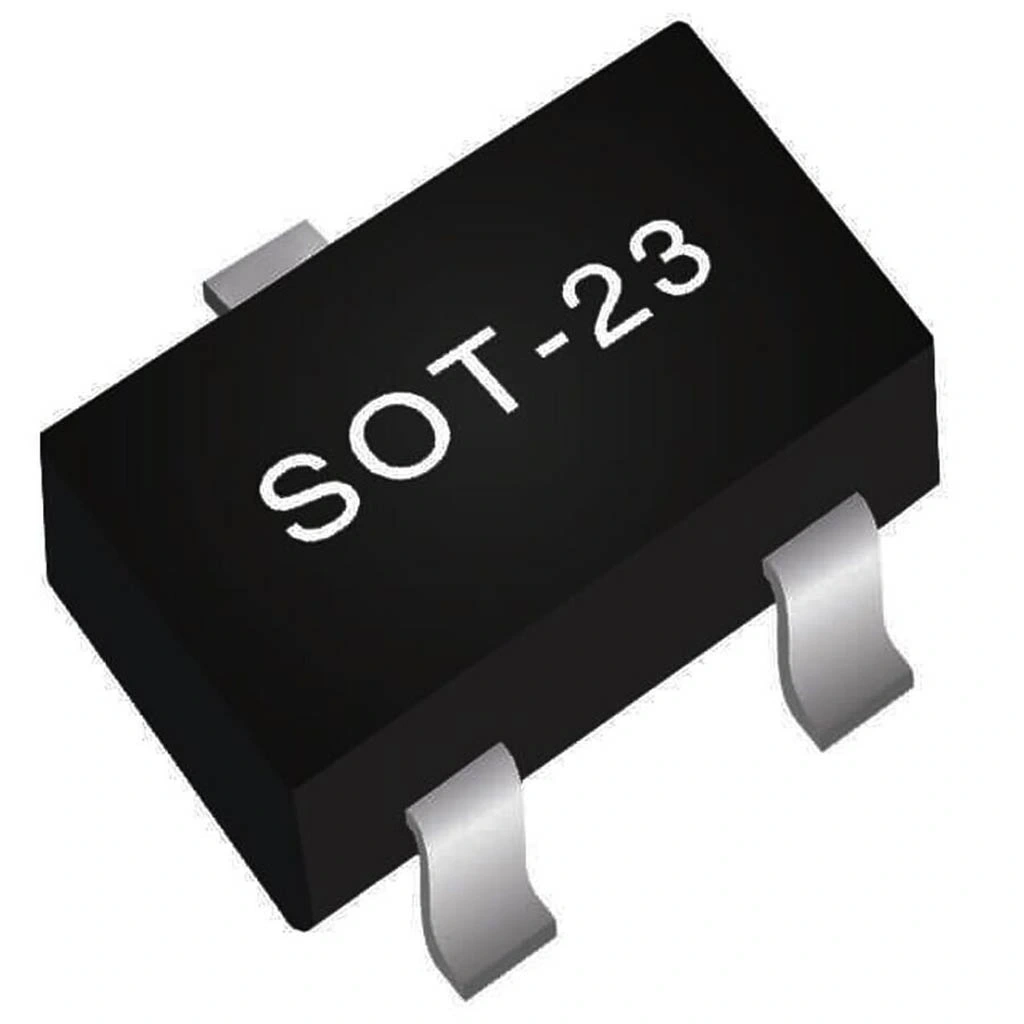

BC848B HT SOT23 SMD Transistör
BC848B HT, düşük güç uygulamaları için tasarlanmış bir NPN silikon bipolar transistördür. SOT-23 yüzey montaj paketindeki bu kompakt transistör, genel amaçlı anahtarlama ve amplifikasyon için kullanılır.
30V kollektör-emitör gerilimi ve 100mA kollektör akımı sunan bu elektronik komponent, düşük gürültü seviyesi ve orta seviye DC kazanç değeri ile sinyal işleme devrelerinde ideal bir seçimdir.
High Technology (HT) serisi olarak üretilen ve düşük güç tüketimi ile öne çıkan bu SMD transistör, analog devreler, sensör arayüzleri ve sinyal yükseltme uygulamaları için kompakt ve ekonomik bir çözüm sunmaktadır.
Teknik Özellikler
BC848B HT SOT23 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Silikon Bipolar

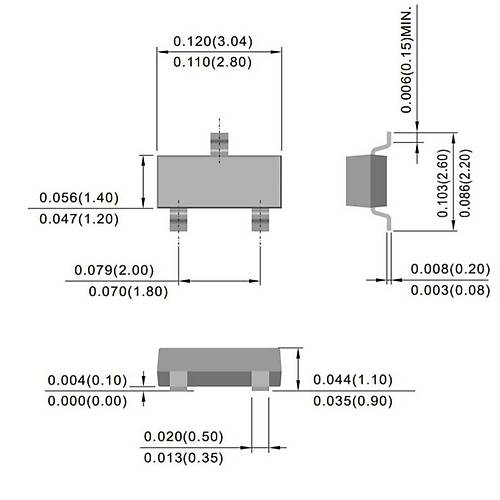

- Paket Tipi: SOT-23 SMD
- Üretici: Nexperia / Philips / Infineon
- Seri Tipi: HT (High Technology)
- Kollektör-Emitör Gerilimi (VCEO): 30V
- Kollektör-Baz Gerilimi (VCBO): 30V
- Emitör-Baz Gerilimi (VEBO): 5V
- Kollektör Akımı (IC): 100mA (sürekli)
- Kollektör Gücü (PC): 250mW
- DC Akım Kazancı (hFE): 200-450 (IC=2mA, VCE=5V)
- Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.25V (Tipik, IC=10mA)
- Baz-Emitör Gerilimi (VBE): 0.65V (Tipik, IC=2mA)
- Geçiş Frekansı (fT): 100 MHz (Tipik)
- Çıkış Kapasitansı (Cob): 4.5 pF (Tipik)
- Gürültü Figürü (NF): 2 dB (Tipik, f=1kHz)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Montaj Tipi: Yüzey Montaj (SMD)

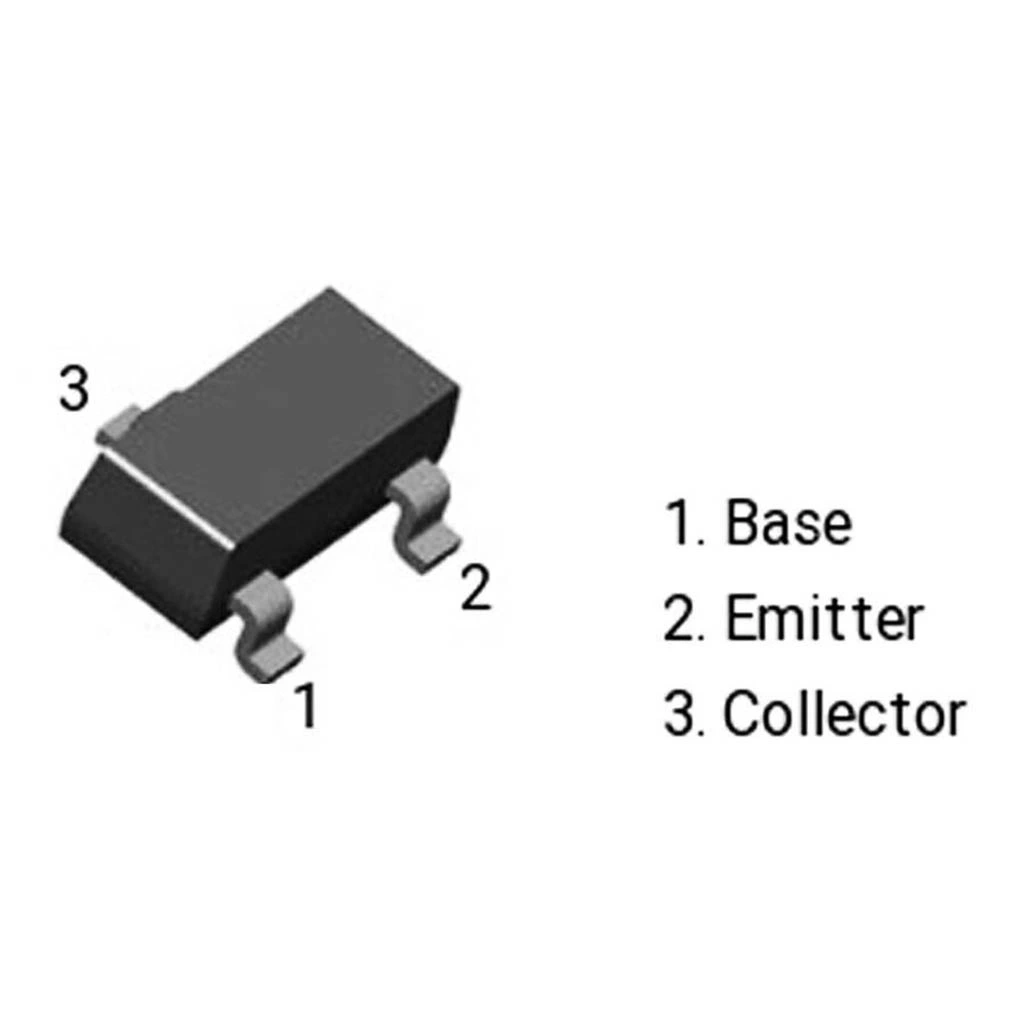

- Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör.
Kullanım Alanları
BC848B HT SOT23 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal İşleme Devreleri
- Düşük gürültülü ön amplifikatörler
- Sinyal tamponlama devreleri
- Diferansiyel yükselteçler
- Audio amplifikatör katları
Anahtarlama Uygulamaları
- LED sürücü devreleri
- Düşük güçlü röle kontrol devreleri
- Lojik seviye dönüştürücüleri
- Sensör arayüzleri
Akım Kaynakları/Yükler
- Sabit akım kaynakları
- Akım aynalama devreleri
- Referans akım devreleri
- Aktif yük devreleri
Genel Elektronik Uygulamaları
- Batarya ile çalışan cihazlar
- Sensör koşullandırma devreleri
- Düşük güç tüketimli ekipmanlar
- Kompakt elektronik cihazlar
Avantajlar ve Özellikler
BC848B HT SOT23 SMD Transistör'ün sağladığı avantajlar ve çözümler.
- Kompakt SOT-23 Paketi: Minimal PCB alanı kullanımı
- Orta Seviye Akım Kazancı: 200-450 hFE ile etkin amplifikasyon
- Düşük Gürültü Figürü: Hassas sinyal uygulamaları için uygun
- HT (High Technology) Serisi: Geliştirilmiş üretim teknolojisi
- Düşük Güç Tüketimi: Batarya ile çalışan sistemler için ideal
- İyi Frekans Tepkisi: 100 MHz transition frekansı
- BC858B PNP Eşdeğeri: Komplementer çift devreler için uyumluluk
- B Versiyonu: Orta seviye hFE (200-450) ile dengeli kazanç
Montaj ve Kullanım
BC848B HT SOT23 SMD Transistör'ün montaj ve kullanım süreci hakkında bilgiler.
İpucu: SOT-23 SMD paketleri lehimlerken fazla ısı vermemeye dikkat edin.
Devre tasarımı için yapmanız gerekenler:
- SOT-23 paketi için uygun PCB pad boyutlarını kullanın (genellikle 0.95 x 0.55mm)
- Lehimleme için reflow fırını, sıcak hava istasyonu veya ince uçlu havya kullanın
- ESD korumalı ortamda çalışın, SOT-23 paketli transistörler statik elektriğe duyarlıdır
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 10k - 100kΩ)
- Yüksek frekans uygulamalarında kısa ve düşük indüktif PCB yolları tasarlayın
- Termal stres oluşturmamak için lehimleme süresini kısa tutun
NPN transistör kullanım bilgileri:
- NPN transistörlerde akım yönü kollektörden emitöre doğrudur
- NPN transistörü açmak için baz emitörden 0.65V daha yüksek olmalıdır
- Mikrodenetleyici ile kontrol için doğrudan GPIO pini kullanılabilir
- Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
- NPN transistörler "aktif-high" mantıkla çalışır
- BC858B (PNP) ile komplementer çift oluşturarak tamamlayıcı simetri devreleri tasarlayabilirsiniz
Sorun Giderme ve İpuçları
BC848B HT SOT23 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör Açılmıyor: Baz-emitör geriliminin yeterince pozitif olduğunu kontrol edin (> 0.65V)
- Yetersiz Kazanç: Çalışma noktasını optimize edin, IC değeri çok düşük veya yüksek olabilir
- Baz Akımı Sorunları: Baz akımını ölçün, uygun değerde baz direnci kullanın
- Lehimleme Zorlukları: Daha ince uçlu havya veya sıcak hava istasyonu kullanın
Verimli Kullanım İpuçları
- Analog tasarımlarda azami 30V VCEO değerinin en fazla %80'ini kullanın
- Düşük gürültü uygulamalarında metal film dirençler tercih edin
- Diferansiyel amplifikatörlerde aynı paketten gelen çiftleri kullanın
- Akım aynalama devrelerinde, referans ve çıkış transistörlerinin termal bağlantısını iyileştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve transistör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BC848B ve BC547 arasındaki fark nedir?
BC848B, BC547'nin SMD versiyonudur. Elektriksel özellikleri benzerdir, ancak BC848B daha düşük gerilim değerine (30V) sahiptir ve SOT-23 paketindedir.
HT (High Technology) serisi ne anlama gelir?
Üreticinin geliştirilmiş üretim teknolojisiyle ürettiği, daha düşük gürültü, daha tutarlı kazanç ve daha iyi sıcaklık kararlılığı sunan seriyi ifade eder.
B harfi transistör kodunda ne anlama gelir?
BC848 serisinde B harfi orta hFE (200-450) aralığını belirtir. A en düşük, B orta, C en yüksek kazancı ifade eder.
BC848B'nin PNP eşdeğeri hangisidir?
BC858B, BC848B'nin PNP eşdeğeridir. Birlikte komplementer çift olarak push-pull devrelerde kullanılabilirler.
SOT-23 paketindeki pin düzeni nasıldır?
Düz yüzey size bakarken, sol pin Baz (1), orta pin Emitör (2) ve sağ pin Kollektör (3) şeklinde düzenlenmiştir.
BC848B hangi tür uygulamalar için idealdir?
Düşük gürültülü amplifikatörler, sinyal işleme, düşük güçlü anahtarlama ve sensör arayüzleri için idealdir.
30V VCEO değeri ne anlama gelir?
Kollektör-Emitör arasında güvenle uygulanabilecek maksimum gerilimi belirtir. Güvenlik için bu değerin %80'ini aşmayan tasarımlar yapılmalıdır.
BC848B'nin daha yüksek gerilimli alternatifi var mıdır?
BC847 serisi (45V) ve BC846 serisi (65V) daha yüksek gerilim değerlerine sahip, benzer SOT-23 NPN transistör alternatifleridir.
