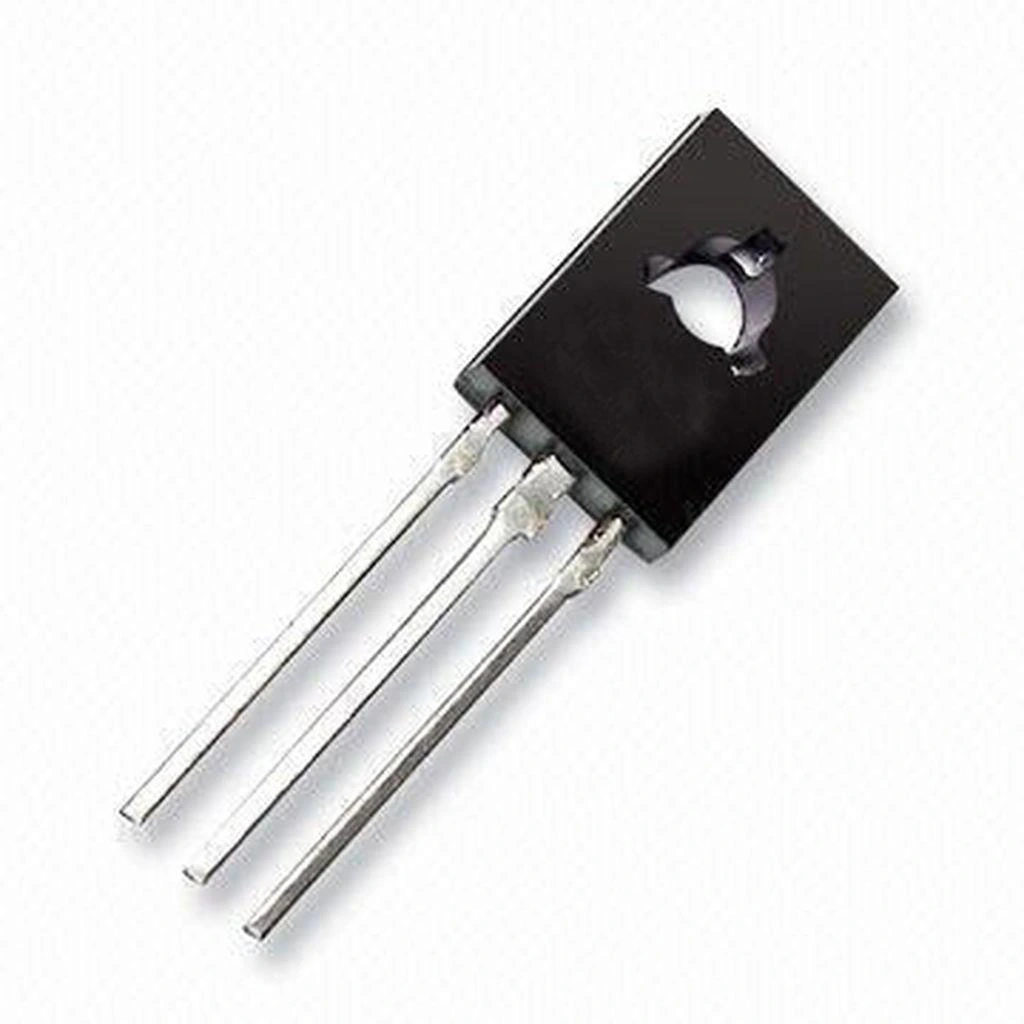

BD139 Transistör BJT NPN TO-126
BD139, orta güç uygulamaları için tasarlanmış bir NPN bipolar junction transistördür. TO-126 plastik paketindeki bu transistör, iyi akım kapasitesi ve termal özellikleriyle çeşitli güç uygulamaları için uygundur.
80V kollektör-emitör gerilimi ve 1.5A kollektör akımı sunan bu elektronik komponent, güç amplifikatörleri, güç kaynakları ve sürücü devreleri gibi uygulamalarda yaygın olarak kullanılmaktadır.
Sürekli operasyonda 12.5W güç dağıtım kapasitesi ve 40-250 arasında akım kazancı ile bu NPN transistör, endüstriyel kontrol sistemleri, audio amplifikatörler ve güç düzenleme devrelerinde güvenilir çözümler sunar.
Teknik Özellikler
BD139 Transistör BJT NPN TO-126'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Bipolar Junction Transistor (BJT)
- Paket Tipi: TO-126 (SOT-32)
- Üretici: ST Microelectronics / ON Semiconductor
- Kollektör-Emitör Gerilimi (VCEO): 80V
- Kollektör-Baz Gerilimi (VCBO): 100V
- Emitör-Baz Gerilimi (VEBO): 5V
- Kollektör Akımı (IC): 1.5A (sürekli)
- Pals Kollektör Akımı (ICM): 3A
- Kollektör Gücü (PC): 12.5W
- DC Akım Kazancı (hFE): 40-250 (IC=150mA, VCE=2V)
- Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.5V (Tipik, IC=500mA)
- Baz-Emitör Gerilimi (VBE): 1.0V (Tipik, IC=500mA)
- Çalışma Sıcaklığı: -65°C ~ +150°C
- Termal Direnç (RθJC): 10°C/W
- Geçiş Frekansı (fT): 3 MHz
- Montaj Tipi: Delikli
- Pin Konfigürasyonu: 1-Baz, 2-Kollektör, 3-Emitör.
Kullanım Alanları
BD139 Transistör BJT NPN TO-126'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Amplifikatörleri
- Audio amplifikatör çıkış katları
- Push-pull amplifikatörler
- Simetrik güç yükselteçleri
- Sınıf AB amplifikatörler
Güç Kaynağı Devreleri
- Lineer regülatörler
- Akım sınırlama devreleri
- Akım kaynakları
- Şarj kontrol devreleri
Motor Kontrol Uygulamaları
- DC motor sürücüleri
- H-köprü devreleri
- Yön kontrol sistemleri
- PWM motor kontrolörleri
Genel Güç Uygulamaları
- Lamba dimmer devreleri
- Isıtıcı kontrolörleri
- Solenoid sürücüleri
- Anahtar modlu güç sürücüleri
Avantajlar ve Özellikler
BD139 Transistör BJT NPN TO-126'nın sağladığı avantajlar ve çözümler.
- Yüksek Gerilim Kapasitesi: 80V VCEO ile endüstriyel uygulamalara uygun
- İyi Akım Kapasitesi: 1.5A sürekli akım ile orta güç uygulamaları
- TO-126 Paketi: Metal taban ile iyi ısı dağıtım özelliği
- Geniş Akım Kazancı: 40-250 hFE ile çeşitli uygulamalara uygunluk
- Düşük Doyma Gerilimi: 0.5V VCE(sat) ile verimli çalışma
- Geniş Çalışma Sıcaklığı: -65°C ~ +150°C ile zorlu ortamlarda kullanım
- Kompleman PNP Transistörü: BD140 ile tamamlayıcı çiftler oluşturabilme
- Güvenilir Performans: Endüstriyel standartlarda uzun ömür
Montaj ve Kullanım
BD139 Transistör BJT NPN TO-126'nın montaj ve kullanım süreci hakkında bilgiler.
İpucu: Soğutucuyu izole etmeyi unutmayın, TO-126 paketinde metal taban kollektöre bağlıdır.
Devre tasarımı için yapmanız gerekenler:
- TO-126 paketi için uygun soğutucu kullanın (genellikle 5-10°C/W)
- Transistör ile soğutucu arasına termal macun uygulayın
- Soğutucuyu izole etmek için transistör ile soğutucu arasına yalıtkan ped kullanın
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 1k - 10kΩ)
- PCB tasarımında kollektör bağlantısı için geniş bakır alanlar kullanın
- İndüktif yüklerle kullanılırken kollektör-emitör arasına ters kutuplu diyot bağlayın
- 1.5A ve üzeri akımlarda PCB yollarını yeterince geniş yapın
NPN transistör kullanım bilgileri:
- NPN transistörlerde akım yönü kollektörden emitöre doğrudur
- NPN transistörü açmak için baz gerilimini emitör geriliminden yüksek tutun
- Aktif bölgede çalışma için VCE > VBE - 0.2V olmalıdır
- Baz akımı = Kollektör akımı / hFE formülü ile baz akımını hesaplayabilirsiniz
- BD140 (PNP) ile tamamlayıcı çift oluşturarak push-pull devreleri tasarlayabilirsiniz
- Mikrodenetleyici kontrollü devrelerde 3.3V/5V lojik seviyelere uygun baz dirençleri kullanın
Sorun Giderme ve İpuçları
BD139 Transistör BJT NPN TO-126 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın, akımı sınırlandırın
- Yetersiz Akım: Baz akımını artırın, daha düşük değerli baz direnci kullanın
- İndüktif Yük Hasarı: Kollektör-emitör arasına uygun flyback diyot ekleyin
- Kararsız Operasyon: Baz polarizasyon devresine sıcaklık kompanzasyonu ekleyin
Verimli Kullanım İpuçları
- Push-pull çıkış katları için BD140 (PNP) ile birlikte komplementer çift olarak kullanın
- TO-126 paketinin metal tabanı kollektöre bağlıdır, soğutucuya montajda izolasyon gereklidir
- Amplifikatör devrelerinde termal kaçak sorununu önlemek için emitör direnci kullanın
- Yüksek akımlı uygulamalarda birden fazla transistörü paralel bağlayabilirsiniz
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç transistörleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
NPN ve PNP transistörler arasındaki temel fark nedir?
NPN'de akım kollektörden emitöre doğru akar ve aktifleşmesi için baz pozitif olmalıdır. PNP'de ise akım emitörden kollektöre akar ve bazın negatif olması gerekir.
BD139'un kompleman transistörü hangisidir?
BD140, BD139'un PNP eşdeğeridir. İkisi birlikte tamamlayıcı çiftler olarak push-pull çıkış katları ve güç amplifikatörlerinde kullanılabilir.
TO-126 paketinin montajında nelere dikkat edilmelidir?
Metal taban kollektöre bağlıdır. Soğutucuya montajda izolasyon pedi ve termal macun kullanılmalıdır. Montaj vidası uygun torkla sıkılmalıdır.
BD139 hangi uygulamalar için idealdir?
Ses amplifikatörleri, güç kaynakları, motor kontrol devreleri, akım kaynakları ve güç anahtarlama uygulamaları için idealdir.
BD139'un güvenli çalışma alanı nasıl belirlenir?
VCEO (80V), IC (1.5A) ve PC (12.5W) değerlerini aşmayacak şekilde VCE × IC < PC formülü ile belirlenir.
BD139 için baz direnci nasıl hesaplanır?
R = (Vin - VBE) / (IC / hFE × güvenlik faktörü) formülü ile hesaplanır. Güvenlik faktörü genellikle 2-3 arasında alınır.
İndüktif yüklerle BD139 kullanırken nelere dikkat edilmelidir?
Kollektör-emitör arasına flyback diyot bağlanmalı, akım sınırlandırılmalı ve transistör güvenli çalışma alanında tutulmalıdır.
BD139'un alternatif transistörleri nelerdir?
TIP31, 2SC1815, BD237 ve MJE340 benzer özelliklere sahip alternatif NPN transistörlerdir.
