200K Trimpot - 3296 - W204 (Dik) Çok Turlu

200K Trimpot 3296 W204 Dik Çok Turlu

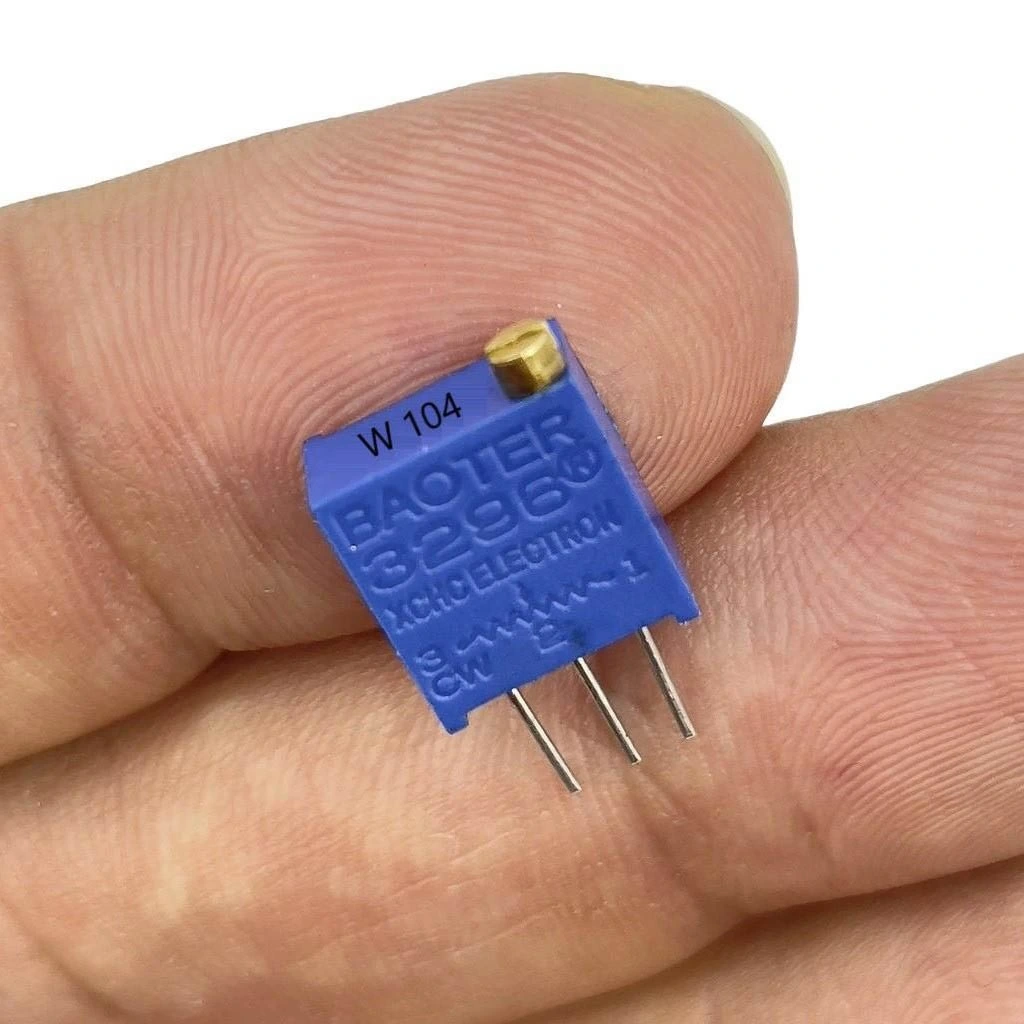

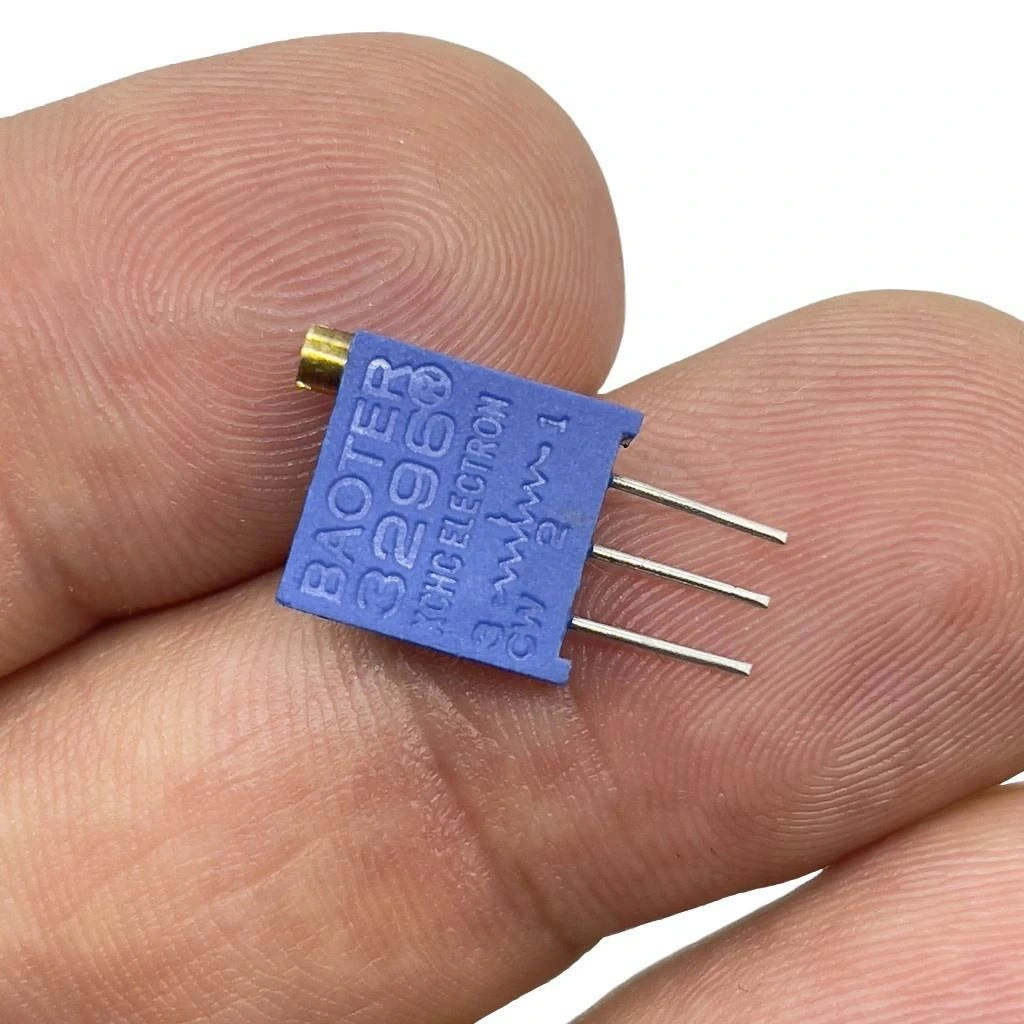

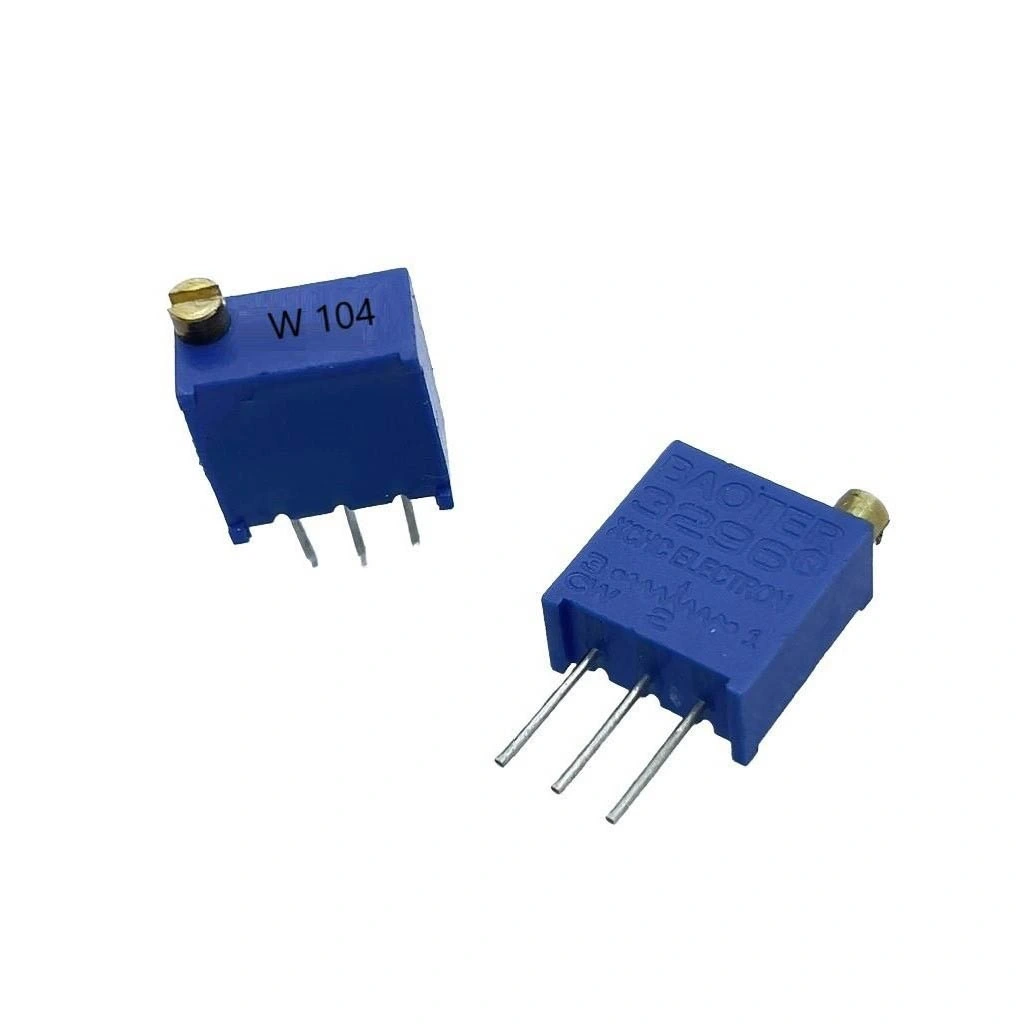

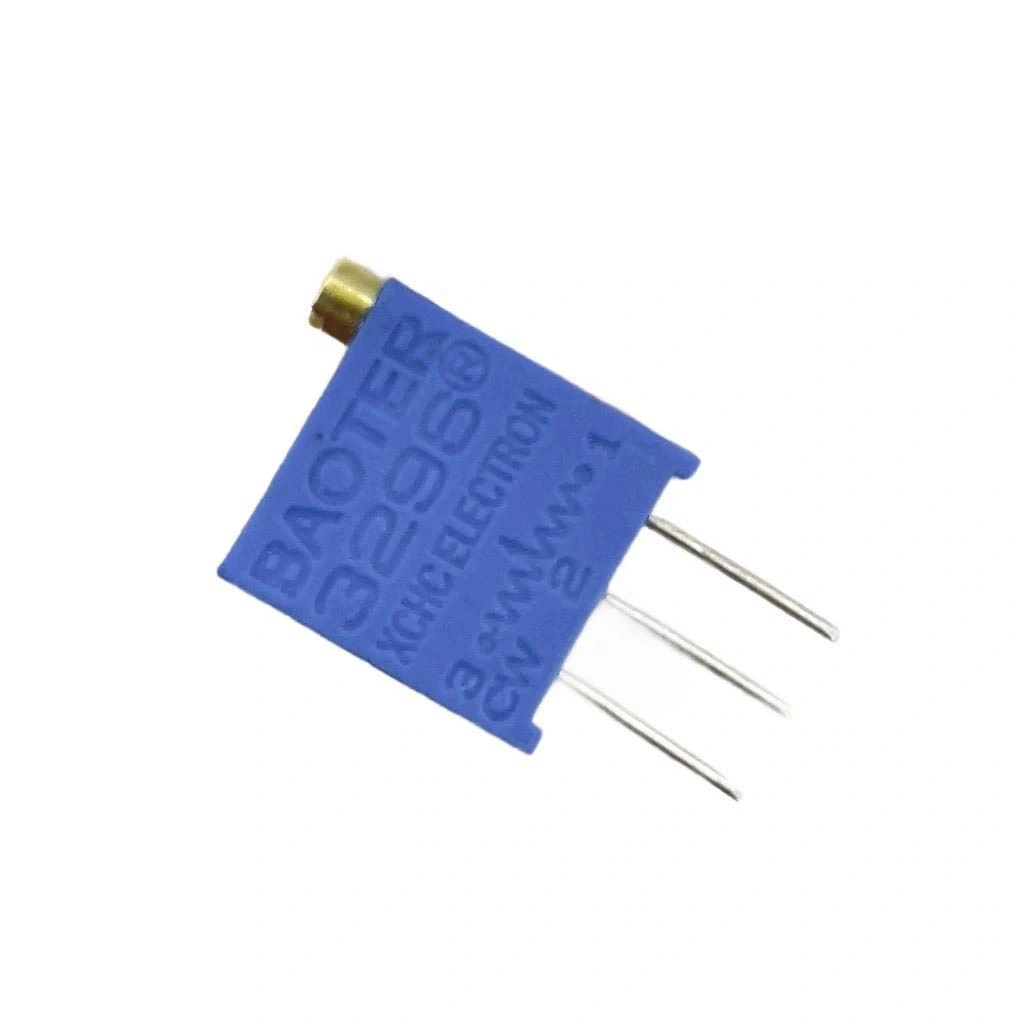

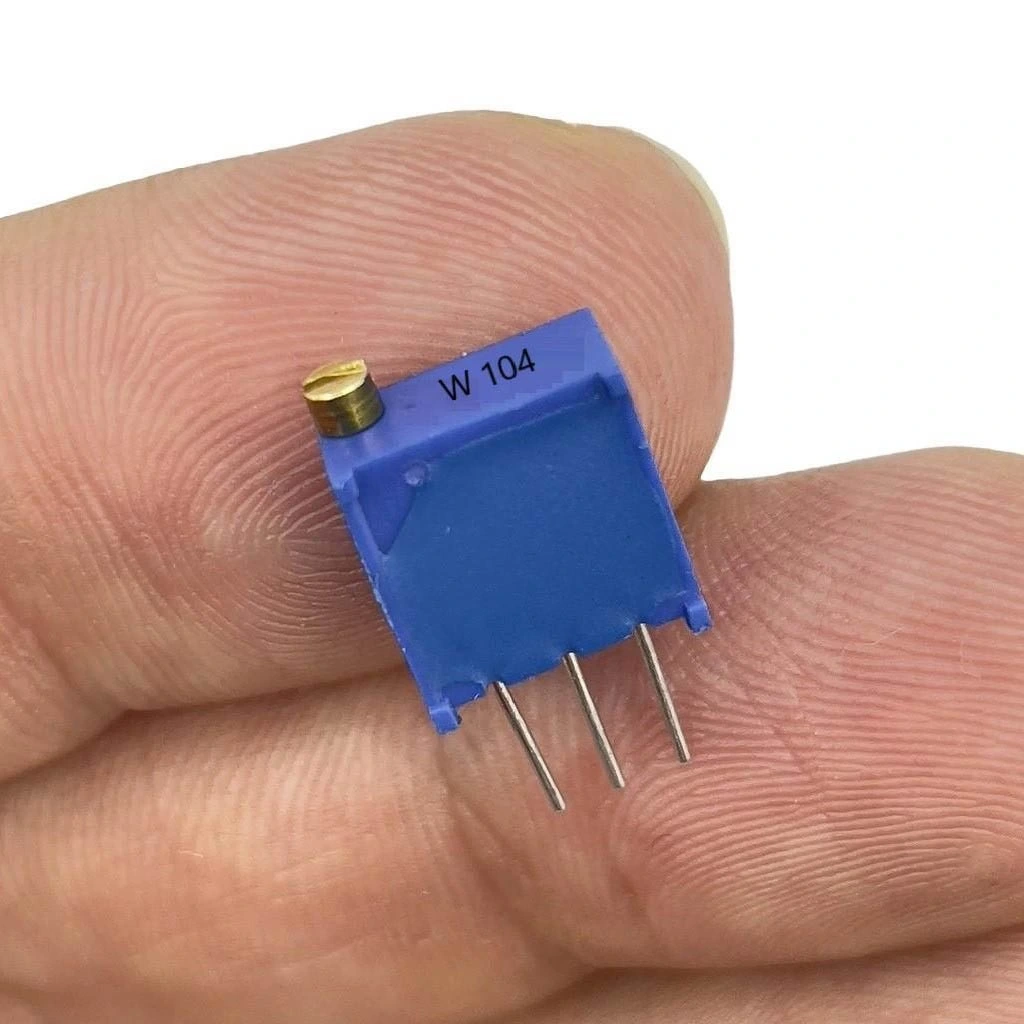

200K Trimpot 3296 W204, hassas direnç ayarı sağlayan çok turlu bir ayarlı dirençtir. Dik montaj yapısı ile PCB üzerinde az yer kaplayan bu komponent, W serisi tasarımıyla yüksek hassasiyet ve güvenilirlik sunar. 200 kilo-ohm direnç değeri ile yüksek empedanslı devreler ve hassas voltaj bölücü uygulamaları için ideal bir seçimdir.

3296 serisi standart endüstriyel model olan bu elektronik komponent, çok turlu yapısı sayesinde ince ve hassas ayarlar yapmak için tasarlanmıştır. Tornavida ile ayarlanabilen yapısı, üretim sonrası kalibrasyon gerektiren devreler için mükemmel bir çözüm sunar.

Yüksek sıcaklık dayanımı ve uzun ömürlü performans özellikleriyle dikkat çeken trimpot, opamp devrelerinde, osilatörlerde ve hassas elektronik sistemlerde sıklıkla tercih edilmektedir.

Teknik Özellikler

200K Trimpot 3296 W204 Dik Çok Turlu'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Çok Turlu Trimpot (Ayarlı Direnç)
• Model: 3296W

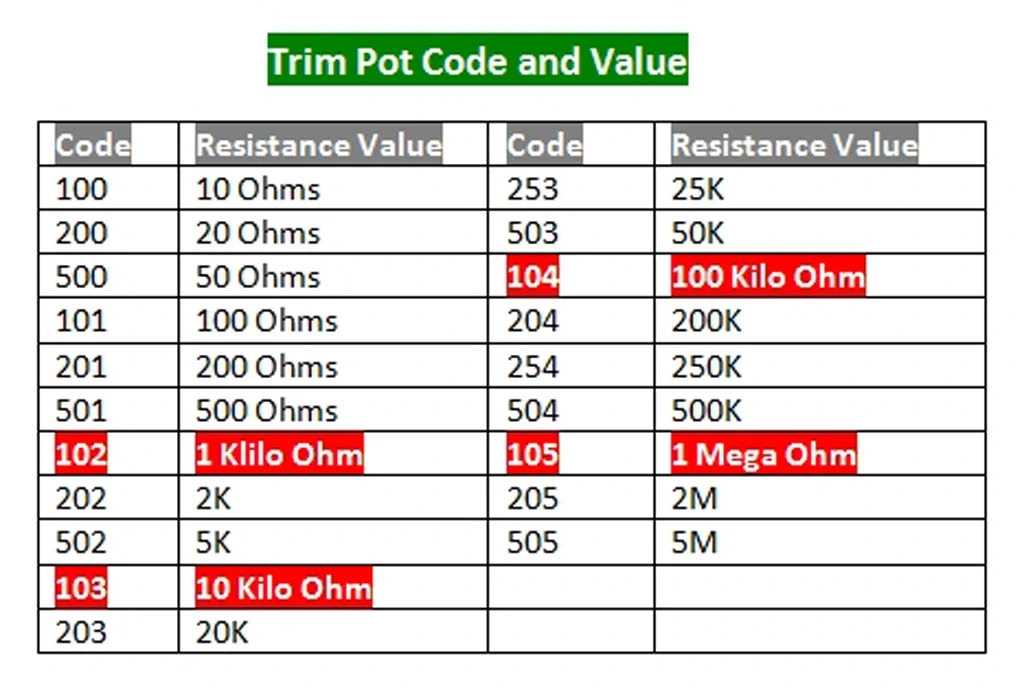

• Direnç Değeri: 200 kΩ (200,000 Ohm))
• Tolerans: ±10%)
• Montaj Tipi: Dik (Dikey)
• Ayar Tipi: Çok turlu (25 tur)
• Ayar Mekanizması: Üst taraftan tornavida ile ayarlanabilir
• Pin Sayısı: 3 pin
• Pin Düzeni: Standart (1-wiper, 2-3 direnç uçları)
• Pin Aralığı: 2.54mm (0.1 inç)
• Güç Değeri: 0.5W (500mW)
• Maksimum Çalışma Voltajı: 300V DC
• Ayar Torku: 4-20 cN·m
• Şaft Tipi: Düz başlı, tornavida ile ayarlanabilir
• Direnç Materyali: Cermet (Seramik-Metal Kompozit)
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Nem Direnci: MIL-STD-202 metot 103B standardına göre
• Sıcaklık Katsayısı: ±100 ppm/°C
• Yalıtım Direnci: 1000 MΩ (minimum)
• Elektriksel Ömür: 200 tam dönüş (minimum)
• Gövde Malzemesi: Polyester/Naylon
• Gövde Boyutları: 9.5mm x 9.5mm x 4.8mm (yaklaşık)
• RoHS Uyumluluğu: Evet
• Ağırlık: Yaklaşık 1g

Kullanım Alanları

200K Trimpot 3296 W204 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulamalar.

Analog Devre Uygulamaları

• Op-amp kazanç ayarları
• Hassas voltaj bölücü devreleri
• Osilatör frekans ayarları
• Aktif filtre devreleri
• Geri besleme kontrol devreleri

Sinyal İşleme Devreleri

• Sinyal şartlandırma devreleri
• Hassas eşik ayarları
• Karşılaştırıcı referans kontrolleri
• Zaman sabiti ayarlama
• Hassas sensör kalibrasyon devreleri

Endüstriyel ve Test Ekipmanları

• Ölçüm cihazları kalibrasyonu
• Enstrümantasyon devreleri
• Voltaj referans ayarları
• Test ekipmanları
• Hassas güç kaynağı kontrolleri

Avantajlar ve Özellikler

200K Trimpot 3296 W204 Dik Çok Turlu'nun sağladığı avantajlar ve çözümler.

• Hassas Ayarlama: 25 turlu tasarım ile mikro düzeyde direnç kontrolü
• Yüksek Direnç Değeri: 200kΩ değeri ile yüksek empedanslı uygulamalar
• Yüksek Stabilite: Cermet malzeme ile uzun süreli kararlı performans
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Kolay Ayarlama: Standart düz uçlu tornavida ile erişim
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma imkanı
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerinde direnç kararlılığı
• Endüstriyel Standartlara Uygunluk: 3296 serisi yaygın kabul görmüş format
• Düşük Gürültü: Cermet yapı sayesinde düşük elektriksel gürültü
• RoHS Uyumluluğu: Çevre dostu üretim standartları

Montaj ve Kullanım Rehberi

200K Trimpot 3296 W204 Dik Çok Turlu'nun doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Pin Yerleşimi: PCB üzerinde doğru pin konfigürasyonuna dikkat edin
• Lehimleme: Aşırı ısıtma yapmadan kısa süreli lehimleme yapın
• Temizlik: Flux kalıntılarını PCB'den tamamen temizleyin
• Yerleşim: Ayar vidasına kolay erişim sağlayacak şekilde konumlandırın
• İzolasyon: Yüksek empedanslı devrelerde kontaminasyonu önleyin

Hassas Ayarlama Teknikleri:

• Ölçüm Altında Ayar: Devreyi çalışır durumda ve yüklüyken ayarlayın
• Yavaş Dönüş: Hassas ayar için tornavidayı küçük adımlarla çevirin
• Referans Noktası: Başlangıç değerini not ederek geri dönülebilir olun
• Referans İşaretleme: Optimum ayarı fiziksel olarak işaretleyin
• Yüksek Hassasiyetli Ölçüm: Ayarlar için dijital multimetre kullanın

Sorun Giderme ve İpuçları

200K Trimpot 3296 W204 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Ölçümler: Yüksek empedans kaynaklı olabilir, kaçak akımları kontrol edin.
• Gürültü Sorunu: İzolasyon ve kısa bağlantı yolları kullanın, ekranlama yapın.
• Ani Direnç Değişimleri: Wiper (sürgü) temasını ve nem kontaminasyonunu inceleyin.
• Ayar Tutmuyor: Titreşim veya termal etkileri azaltacak önlemler alın.
• Zor Dönüş: Aşırı kuvvet uygulamayın, mekanik hasarı kontrol edin.

Uygulama İpuçları

• Yüksek empedanslı devrelerde paraziti azaltmak için ekranlama yapın
• Gerektiğinde paralel kapasitör ekleyerek gürültüyü azaltın
• Nemli ortamlarda silikon konformal kaplama uygulayın
• Ayar sonrası kilitleme için trimpota az miktarda vernik uygulayabilirsiniz
• Özellikle analog sinyal yollarında trimpota yakın bölgeleri temiz tutun
• Hassas osilatör devrelerinde sıcaklık değişimlerini göz önünde bulundurun
