100K Trimpot - 3296 - W104 (Dik) Çok Turlu

100K Trimpot 3296 W104 Dik Çok Turlu

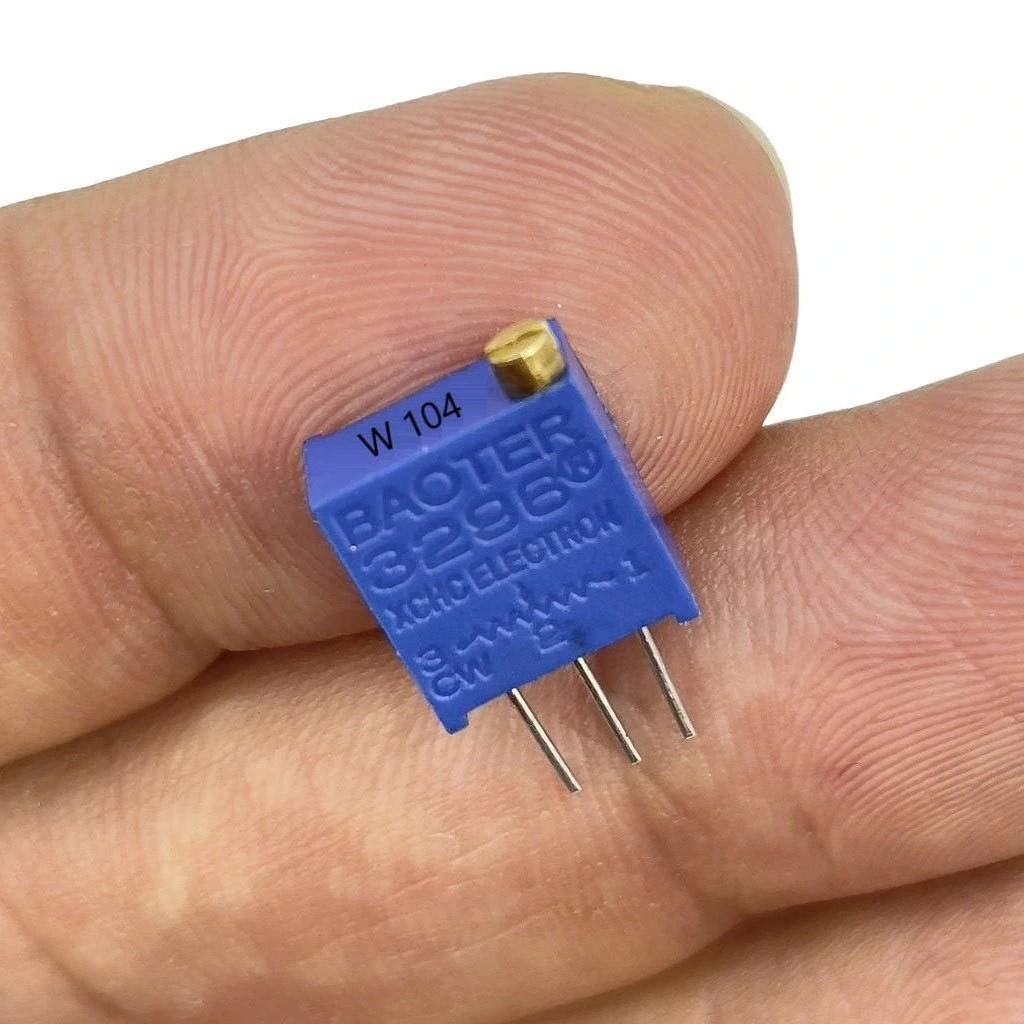

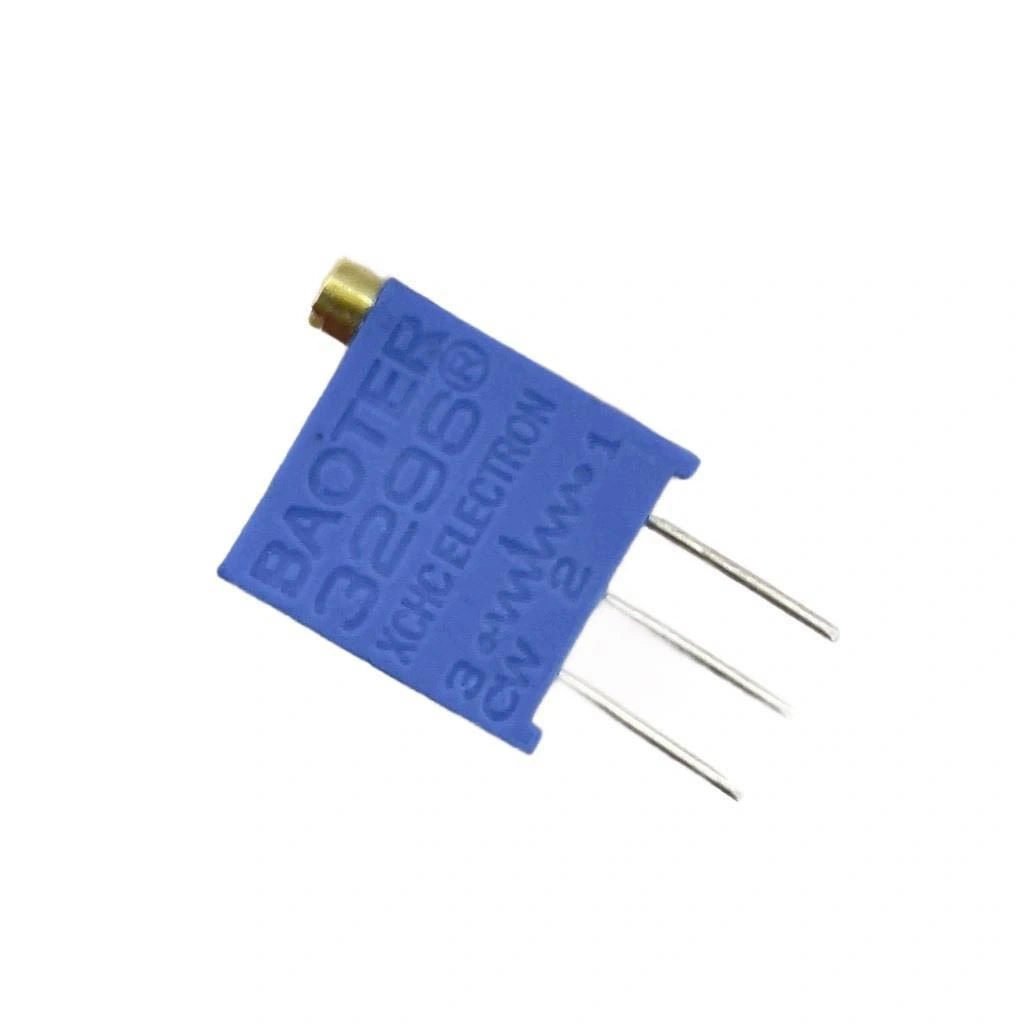

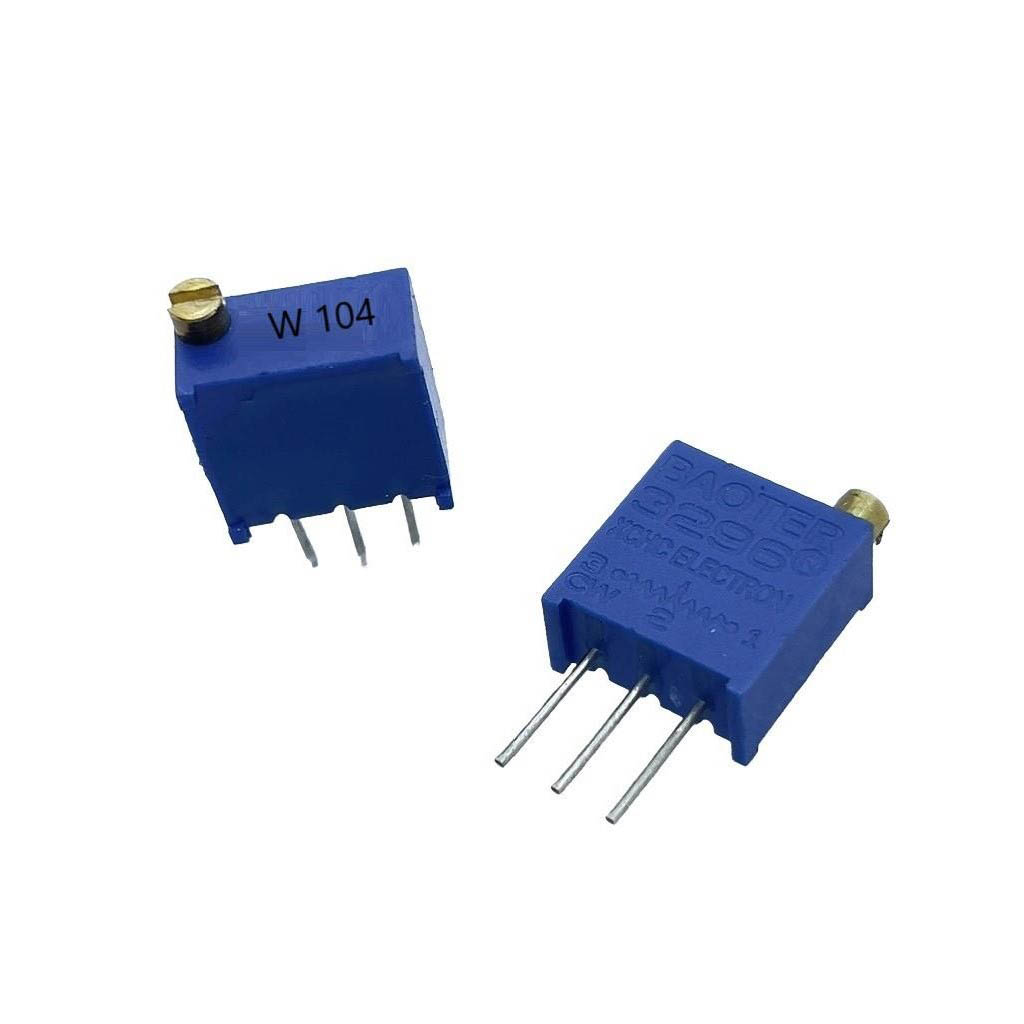

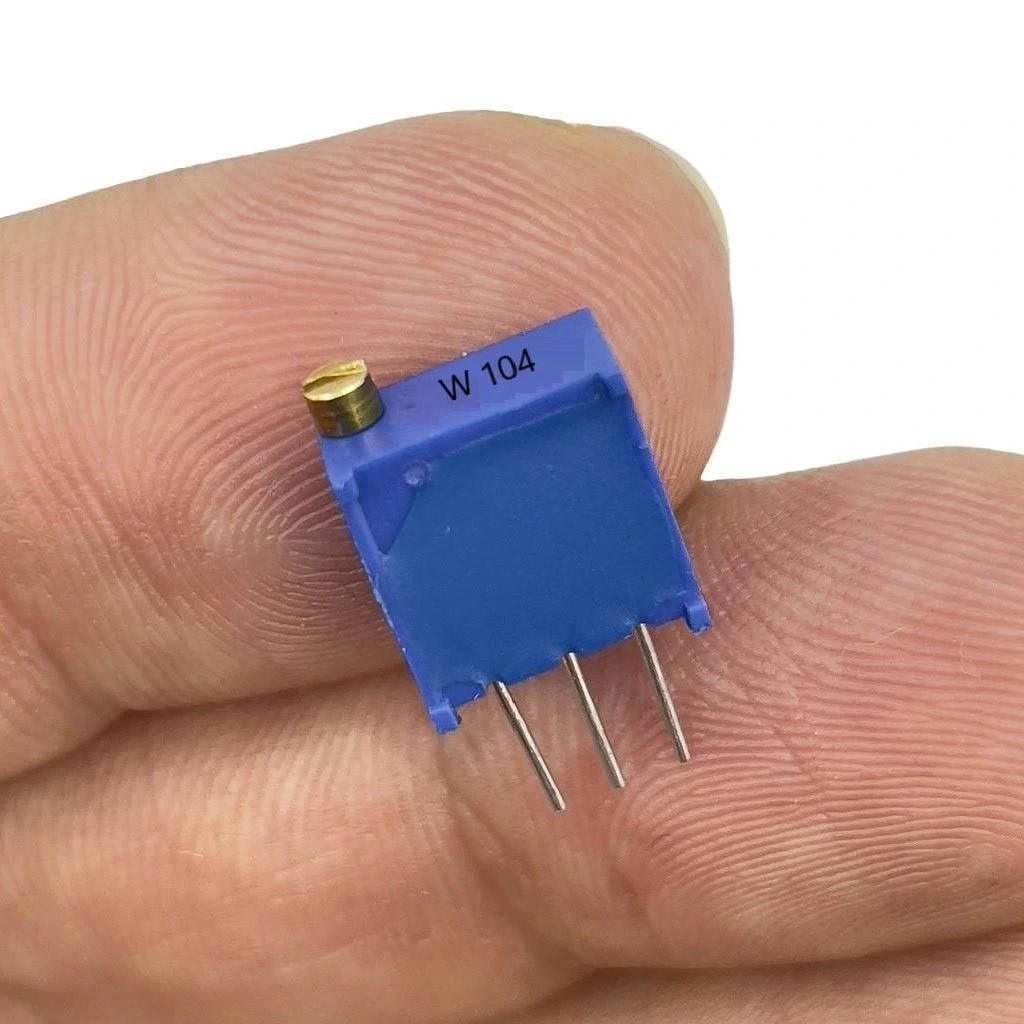

100K Trimpot 3296 W104, hassas direnç ayarı sağlayan çok turlu bir ayarlanabilir potansiyometredir. Dik montaj yapısı ile PCB üzerinde az yer kaplar ve endüstri standardı 3296 serisi formatındadır. Çok turlu tasarımı sayesinde, direnç değerini 25 tur döndürerek son derece hassas bir şekilde ayarlayabilirsiniz.

100.000 Ohm (100K) direnç değeri, yüksek empedanslı devrelerde voltaj bölücü, hassas referans ayarları ve çeşitli sensör uygulamaları için idealdir. Elektronik komponentler arasında yer alan bu trimpot, dayanıklı yapısı ve uzun ömrü ile profesyonel uygulamalarda tercih edilir.

PCB'ye lehimlenebilir 3 pinli tasarımı sayesinde kolay montaj imkanı sunar. Trimpot ve encoder ailesinin bu güvenilir üyesi, hassas ayar gerektiren yüksek empedanslı elektronik devreler için mükemmel performans sağlar.

Teknik Özellikler

100K Trimpot 3296 W104 Dik Çok Turlu ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 100K ohm (100.000 ohm)
• Model: 3296W

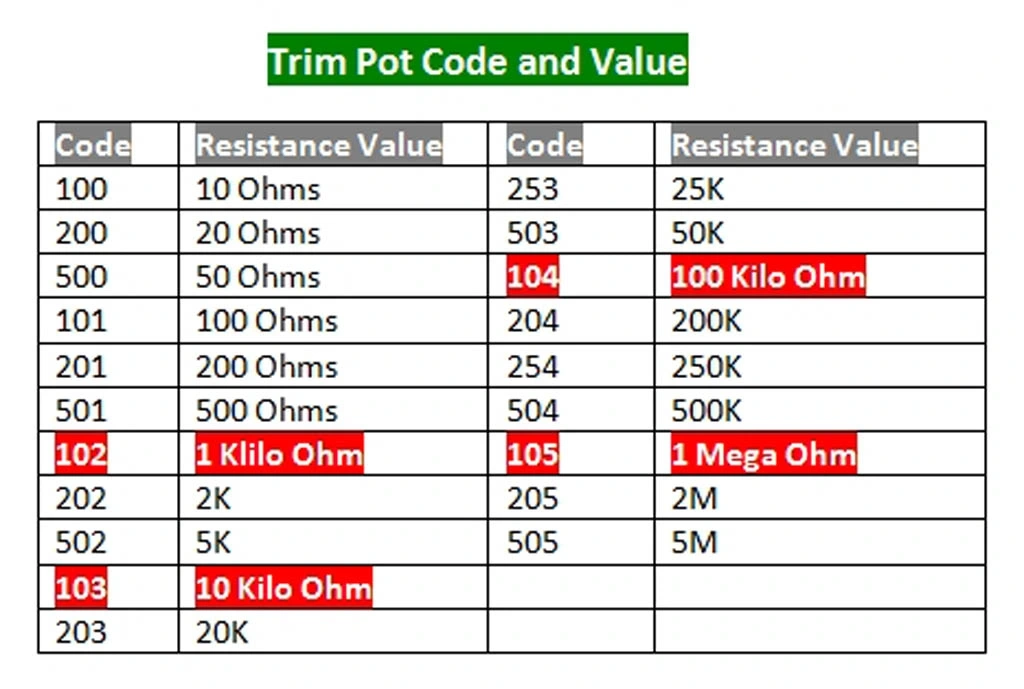

• Kod: W104
• Tür: Çok turlu (25 tur)
• Montaj Şekli: Dik (Dikey), PCB montaj
• Tolerans: ±10%
• Güç Kapasitesi: 0.5W (500mW)
• Ayar Tipi: Tornavida ile ayarlanabilir
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Pin Sayısı: 3 pin
• Pin Aralığı: 2.54mm (0.1 inç)
• Boyutlar (GxYxD): yaklaşık 9.5mm x 10mm x 9.5mm
• Ayar Direnci: Doğrusal (Linear)
• Malzeme: Plastik gövde, metal ayar vidası
• Dönüş Ömrü: 200 çevrim (minimum)
• Maksimum Çalışma Voltajı: 300V DC
• İzolasyon Direnci: 1000MΩ min. (500V DC'de)
• Nem Direnci: Yüksek
• RoHS Uyumluluğu: Evet

Kullanım Alanları

100K Trimpot 3296 W104 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Elektronik Devreler

• Yüksek empedanslı op-amp devreleri
• Hassas voltaj referans devreleri
• Osilatör frekans kontrolleri
• Filtre devreleri
• Karşılaştırıcı eşik değer ayarları

Sensör Uygulamaları

• Termistör devreleri
• Fotosensör devreleri
• Piezoelektrik sensör ayarları
• Gaz sensörü kalibrasyon devreleri
• Basınç sensörü offseti

Endüstriyel ve Profesyonel Uygulamalar

• Test ve ölçüm cihazları
• Medikal cihaz elektronikleri
• Hassas enstrümantasyon devreleri
• PLC analog sinyal koşullandırma
• Laboratuvar ekipmanları

Avantajlar ve Özellikler

100K Trimpot 3296 W104 Dik Çok Turlu'nun sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Turlu Tasarım: 25 tur ile ultra hassas ayarlama imkanı
• Yüksek Direnç Değeri: 100K ohm ile hassas uygulamalar için ideal
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Dik Montaj: Devre kartında yer tasarrufu
• Yüksek Dayanıklılık: 200+ ayar çevrimi ömrü
• Tornavida Ayarı: Kolay ve hassas ayarlama
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma
• Standart Pin Aralığı: 2.54mm ile kolay entegrasyon
• Doğrusal Direnç Değişimi: Lineer ayar karakteristiği
• Kapalı Yapı: Toz ve neme karşı koruma

Montaj ve Kullanım

100K Trimpot 3296 W104 Dik Çok Turlu'nun montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB'deki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Trimpotun pinlerini PCB deliklerine yerleştirin
• Doğru yönde monte edildiğinden emin olun (ayar vidası erişilebilir olmalı)
• Pinleri PCB'nin alt tarafından lehimleyin
• Lehimleme sonrası artık lehim temizliği yapın

Bağlantı Şekilleri:

• Değişken Direnç Olarak: Orta pin (sürgü) ve herhangi bir uç pin kullanılır
• Gerilim Bölücü Olarak: Üç pinin tamamı kullanılır
• Potansiyometre Olarak: Tüm pinler bağlanır, orta pin çıkış alınır
• Akım Sınırlayıcı Olarak: Seri bağlantı yapılır
• Yüksek Empedanslı Giriş: İzolasyon veya pull-up/pull-down direnci olarak

Ayarlama İpuçları:

• Küçük düz tornavida kullanın
• Aşırı güç uygulamaktan kaçının
• Ayar yaparken devrenin açık olduğundan emin olun
• Değişiklikleri ölçü aleti ile kontrol edin
• Hassas ayar için çok yavaş çevirin

Sorun Giderme ve İpuçları

100K Trimpot 3296 W104 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Değer: Lehimleri kontrol edin, gerekirse yenileyin
• Dönüş Zorluğu: Aşırı zorlamayın, uygun tornavida kullanın
• Aşırı Dönüş: Durdurma noktasına dikkat edin, zorlamayın
• Beklenen Değeri Alamama: Direnç aralığını ölçü aleti ile doğrulayın
• Gürültü ve Parazit: Yüksek empedansta parazitlenmeye dikkat edin

Yüksek Empedans İpuçları

• Kısa kablo bağlantıları kullanın
• PCB'de izolasyona dikkat edin
• Nemli ortamlarda konformak kaplama düşünün
• Yüksek frekanslı devrelerde parazit koruması yapın
• Hassas ölçümler için ekranlı kablo kullanın

Uzun Ömür İçin İpuçları

• Aşırı dönüşlerden kaçının
• Mekanik stresleri önleyin
• Durdurma noktalarında zorlamayın
• Ayar sonrası vidayı sabitleyin
• Toz ve nemden koruyun

Paket İçeriği

• 100K Trimpot 3296 W104 Dik Çok Turlu
