1N5349B 12V 5% 5W Zener Diyot

1N5349B 12V 5% 5.5W Zener Diyot

1N5349B 12V 5% 5.5W Zener Diyot, elektronik devrelerde yüksek güçlü voltaj regulasyonu ve aşırı gerilim koruması sağlayan endüstriyel bir yarı iletken komponenttir. 12V zener voltajı ve 5.5W güç kapasitesi ile, yüksek akımlı sistemlerde aşırı gerilim koruması ve referans voltajı oluşturma amacıyla üstün performans sunar.

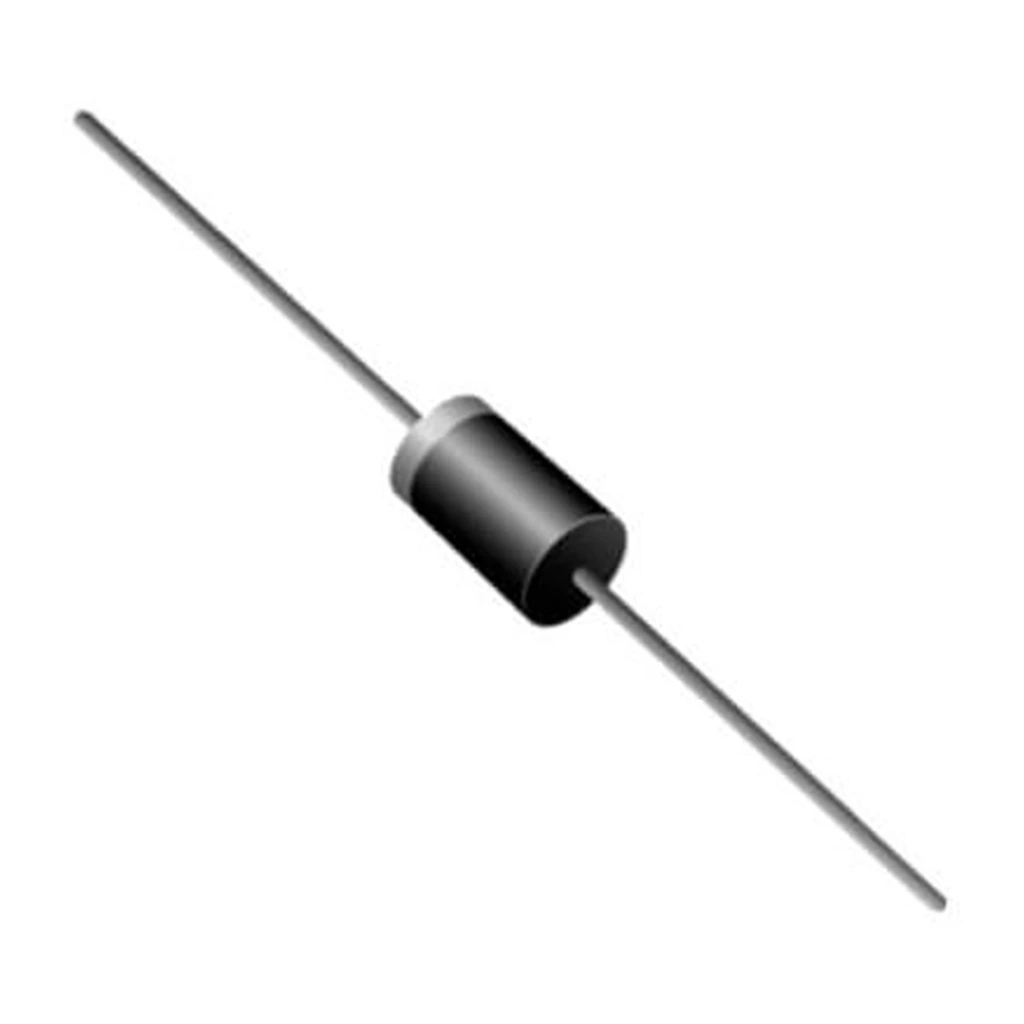

DO-15 (Axial) paketinde sunulan bu diyot, standart aksiyal yapısı ve büyük boyutlarıyla yüksek güç uygulamalarına uygun olup, 12V sistemleri korumak için ideal bir çözümdür. 5.5W güç kapasitesi, standart zenerlere göre çok daha yüksek akım ve güç dayanımı sağlar.

Otomotiv elektroniği ve endüstriyel güç sistemlerinde yaygın olarak kullanılan zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, araç elektronik sistemleri, güç kaynakları ve endüstriyel kontrol uygulamalarında güvenilir koruma sağlar.

Teknik Özellikler

1N5349B 12V 5% 5.5W Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 12V (±5% tolerans)
• Maksimum Güç Dağılımı: 5.5W
• Paket Tipi: DO-15 (Axial)
• Montaj Tipi: THT (Through-Hole Technology)
• Zener Test Akımı (Izt): Yaklaşık 250mA
• Maksimum Zener Akımı (Izm): Yaklaşık 458.0mA
• Maksimum İleri Voltaj Düşümü (Vf): 1.2V @ 1A (tipik)
• Çalışma Sıcaklığı: -65°C ile +175°C arası
• Depolama Sıcaklığı: -65°C ile +175°C arası
• Termal Direnç (Rth): Yaklaşık 15°C/W (tipik)
• Dinamik Direnç (Zzt): 3Ω @ 250mA (tipik)
• Sıcaklık Katsayısı: Yaklaşık +0.025%/°C
• Paket Boyutları: 7.6mm (uzunluk) x 3.8mm (çap) (tipik)
• Bacak Uzunluğu: Yaklaşık 30mm
• Bacak Kalınlığı: 0.8mm (tipik)
• Ters Yön Sızıntı Akımı (Ir): < 5µA @ Vr = 9V
• RoHS Uyumluluğu: Evet
• Malzeme: Silikon yarıiletken, cam kapsül
• Darbe Dayanımı: 120W @ 8.3ms (tipik)
• Maksimum Sıcaklıkta Güç Düşümü: 175°C'de %0 güç

Kullanım Alanları

1N5349B 12V 5% 5.5W Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• 12V araç elektrik sistemleri koruması
• Alternatör voltaj regülasyonu
• ECU ve sensör koruma devreleri
• Araç aydınlatma sistemleri
• Ağır vasıta elektronik kontrol sistemleri

Endüstriyel Uygulamalar

• Yüksek akımlı güç kaynakları
• Motor sürücü koruma devreleri
• Selenoid ve röle koruması
• Endüstriyel cihaz güç devreleri
• PLC ve kontrol sistemleri

Genel Elektronik

• Yüksek güçlü LED sürücüler
• Batarya şarj devreleri
• DC-DC dönüştürücü koruması
• Laboratuvar güç kaynakları
• Yüksek akımlı referans kaynakları

Avantajlar ve Özellikler

1N5349B 12V 5% 5.5W Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5.5W değeri ile üstün akım dayanımı
• Otomotiv Standart Voltajı: 12V ile araç sistemleri için birebir uyum
• Ultra Düşük Dinamik Direnç: 3Ω değeri ile mükemmel voltaj kararlılığı
• Büyük Fiziksel Boyut: Etkin ısı dağıtımı sağlayan DO-15 paket
• Pozitif Sıcaklık Katsayısı: Sıcaklık arttıkça kendini koruyan özellik
• ±5% Tolerans: Endüstriyel uygulamalar için yeterli doğruluk
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası güvenilir çalışma
• Yüksek Darbe Dayanımı: 120W ani yük kapasitesi ile sağlam koruma
• Düşük Termal Direnç: 15°C/W değeri ile verimli ısı transferi
• Yüksek Akım Yeteneği: 458mA'e kadar sürekli zener akımı

Montaj ve Kullanım

1N5349B 12V 5.5W Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite: Katot bandını (işaretli uç) doğru yönde bağlayın
• PCB Tasarımı: Minimum 2mm bakır iz genişliği kullanın
• Isı Yönetimi: PCB üzerinde geniş bakır alan veya ısı alıcı kullanın
• Lehimleme: Kısa süreli ısı uygulaması yapın (350-400°C, 3-4 saniye)
• Konumlandırma: Sıcak komponentlerden uzak ve iyi havalandırılan konumda monte edin

Kullanım önerileri:

• Otomotiv Koruması: Alternatör darbelerine karşı doğrudan paralel bağlayın
• Şönt Regülatör: Optimum kararlılık için 150-200mA ile çalıştırın
• Referans Voltajı: Ultra düşük dinamik dirençten faydalanmak için sabit akım besleyin
• LED Sürücü Koruması: Güç girişine koruma diyodu olarak kullanın
• Darbe Bastırma: Paralel kapasitör ile gürültü filtreleme yapın

Sorun Giderme ve İpuçları

1N5349B 12V 5.5W Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük ısı alıcı kullanın veya zener akımını azaltın
• Voltaj Kararsızlığı: Zener akımını artırın (minimum 100mA önerilir)
• Yetersiz Koruma: Daha düşük değerli seri sınırlama direnci kullanın
• Ani Darbe Koruması: MOV veya TVS diyot ile kombine edin
• Yüksek Güç Gereksinimleri: Transistör destekli zener regülatör devresi kurun

Tasarım İpuçları

• Otomotiv uygulamalarında, alternatör regülatör voltajına (14.4V) uyumlu çalışır
• Yüksek akımlı güç kaynağı tasarımlarında şönt regülatör olarak kullanılabilir
• LED aydınlatma sistemlerinde aşırı voltaj koruması sağlar
• 12V batarya sistemlerinde şarj limitleyici olarak işlev görür
• Paralel bağlı birkaç diyot ile daha yüksek güç kapasitesi elde edilebilir
• Transistör (örn. TIP41) ile kombine ederek akım kapasitesini 5A üzerine çıkarabilirsiniz

Paket İçeriği

• 1N5349B 12V 5.5W Zener Diyot
