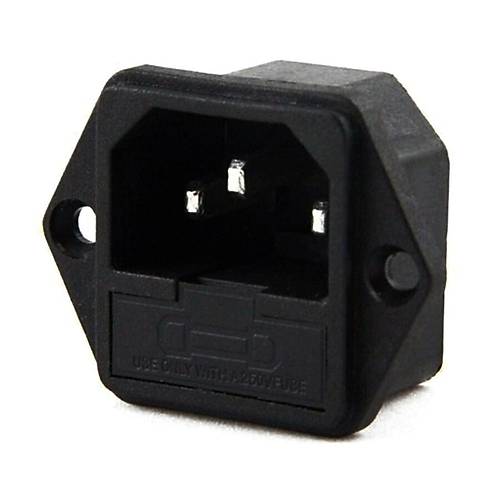

IC-213 C14 Power Soket Erkek Şase Kulaklı (Sigorta Yuvalı)

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı

IC-213, elektronik cihazlar için standart güç girişi sağlayan C14 tipi erkek şase soketidir. Sigorta yuvası entegre edilmiş tasarımı ile güç girişinde ek koruma sağlar. Kulaklı (flanşlı) tasarımı sayesinde cihaz paneline sağlam ve güvenli montaj imkanı tanır.

IEC 60320-1 standardına uygun olan bu güç soketi, 10A akım taşıma kapasitesine sahiptir. Elektronik komponentler arasında yer alan bu soket, çeşitli elektronik cihazların güç bağlantıları için ideal bir çözüm sunar.

Lehim terminalleri ile kolay montaj imkanı sağlar ve sigorta değişimi için kolaylıkla erişilebilir yapıdadır. Konnektör ailesinin önemli bir üyesi olan bu power giriş konnektörü, endüstriyel cihazlardan güç kaynaklarına kadar geniş bir uygulama alanına sahiptir.

Teknik Özellikler

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC C14 (Erkek)
• Montaj Tipi: Şase montaj, kulaklı (flanşlı) tasarım
• Sigorta Yuvası: Var (5x20mm sigorta uyumlu)
• Akım Kapasitesi: 10.A (max)
• Voltaj Derecesi: 250V AC
• Terminal Tipi: Lehim bağlantı
• Terminal Sayısı: 3 (L, N, G)
• Gövde Malzemesi: Yanmaz termoplastik (UL94V-0 uyumlu)
• Kontak Malzemesi: Pirinç, nikel kaplama
• İzolasyon Direnci: >100MΩ @ 500V DC
• Dielektrik Dayanımı: 1500V AC / 1 dakika
• Kontak Direnci: <10mΩ
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Takma/Çıkarma Ömrü: >1000 çevrim
• Montaj Delik Sayısı: 4 adet (kulak kısmında)
• Montaj Delik Çapı: 3.2mm (vida delikleri)
• Montaj Vidası: M3 veya #4-40 (ürünle birlikte gelmez)
• Boyutlar (GxYxD): Yaklaşık 43mm x 32mm x 33mm (kulaklar dahil)
• Standartlar: IEC 60320-1, UL 498, CSA C22.2
• RoHS Uyumluluğu: Evet
• Sigorta Tipi: 5x20mm

Kullanım Alanları

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynakları

• Bilgisayar güç kaynakları
• Switch ve ağ ekipmanları
• Endüstriyel güç kaynakları
• UPS sistemleri
• Laboratuvar güç kaynakları

Endüstriyel Ekipmanlar

• Endüstriyel kontrol sistemleri
• Test ve ölçüm cihazları
• PLC sistemleri
• Medikal cihazlar
• Rack montajlı ekipmanlar

Tüketici Elektroniği

• Müzik ekipmanları
• Video oynatıcılar
• Ses amplifikatörleri
• Özel bilgisayar sistemleri
• Yüksek güç gerektiren elektronik cihazlar

Avantajlar ve Özellikler

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Entegre Sigorta Yuvası: Ek koruma ve alan tasarrufu
• Kulaklı Tasarım: Vidalı montaj ile sağlam sabitleme
• Dört Montaj Deliği: Dengeli ve güvenli sabitleme
• IEC Standardı: Evrensel uyumluluk
• Yüksek Akım Kapasitesi: 10A ile çeşitli uygulamalar
• Yanmaz Malzeme: UL94V-0 uyumlu güvenlik
• Kolay Sigorta Değişimi: Hızlı bakım imkanı
• Lehim Terminalleri: Kolay montaj seçeneği
• Sağlam Yapı: Uzun ömürlü kullanım
• Endüstriyel Standartlara Uyum: UL, CSA sertifikalı

Montaj ve Kurulum

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı'nın montajı ve kurulumu hakkında bilgiler.

Şase Kesimi ve Montaj:

• Şase üzerinde yaklaşık 27.8mm x 19.2mm dikdörtgen kesim yapın
• Montaj kulakları için 4 adet 3.2mm çapında delik açın
• Soketi ön taraftan yerleştirin
• M3 veya #4-40 vidalar ile soketi panele sabitleyin
• Çapraz sırayla vidaları sıkın, aşırı sıkmaktan kaçının

Terminal Bağlantıları:

• L (Line/Faz): Genellikle sigorta ile seri bağlantılı
• N (Nötr): Devrenin nötr hattına bağlanır
• G (Ground/Toprak): Cihaz şasesine ve koruyucu toprak hattına bağlanır
• Terminallere lehim yaparken yeterli ısı uygulayın
• Lehimleme sonrası bağlantıları izole edin

Sigorta Montajı:

• Uygun değerde 5x20mm cam veya seramik sigorta seçin
• Sigorta yuvasına yerleştirmeden önce gücün kapalı olduğundan emin olun
• Sigorta değişimi için kolay erişim sağlayacak şekilde yerleştirin
• Sigorta değerini cihaz üzerinde belirtin
• Gerekirse yedek sigorta için yer ayırın

Sorun Giderme ve İpuçları

IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Güç İletim Sorunu: Terminal bağlantılarını ve sigorta durumunu kontrol edin
• Gevşek Montaj: Vida sıkılığını kontrol edin, gerekirse yaylı rondela kullanın
• Sigorta Sık Atması: Daha yüksek değerli sigorta değil, yük sorununu çözün
• Terminallerde Isınma: Bağlantıların sıkılığını ve kablo kesitinin uygunluğunu kontrol edin
• Soketin Oturmama Sorunu: Kesim boyutlarını kontrol edin ve gerekirse yeniden ayarlayın

Güvenlik İpuçları

• Montaj öncesi tüm güç kaynaklarını devre dışı bırakın
• Doğru sigorta değeri kullanın, aşırı değerli sigorta takmayın
• Toprak bağlantısını kesinlikle ihmal etmeyin
• Yanmaz malzemeden yapılmış şasede kullanın
• Nemli ortamlarda ek koruma önlemleri alın

Bakım ve Uzun Ömür İpuçları

• Terminallerde oksitlenme olup olmadığını periyodik olarak kontrol edin
• Sigorta yuvasında toz birikmesini önleyin
• Fiş takıp çıkarma işlemlerini dikkatli yapın
• Montaj vidalarının sıkılığını kontrol edin
• Sigorta değişimi için cihaz içinde yedek sigorta bulundurun

Paket İçeriği

• IC-213 C14 Power Soket Erkek Şase Kulaklı Sigorta Yuvalı
