IC-215B2 C19 Power Seyyar Dişi

IC-215B2 C19 Power Seyyar Dişi

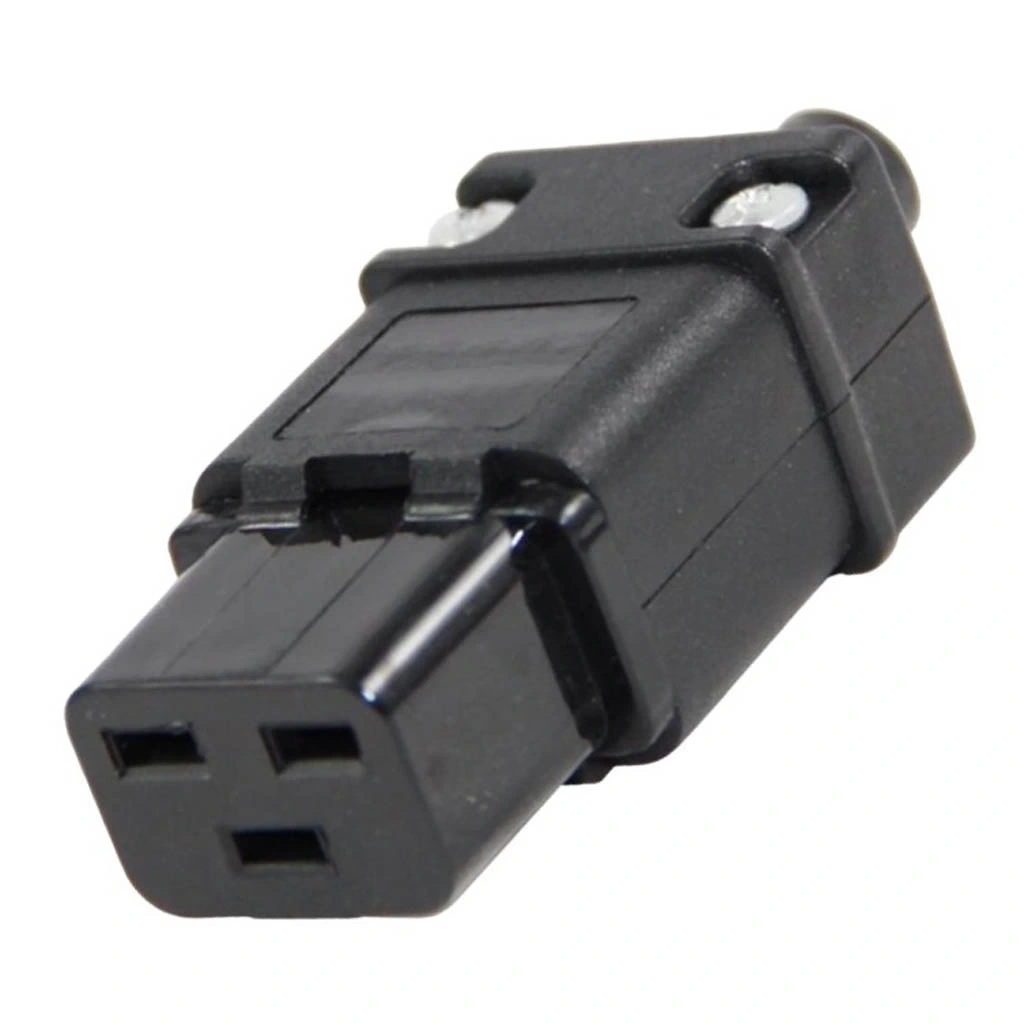

IC-215B2 C19 Power Seyyar Dişi, yüksek güç gerektiren cihazlar ve ekipmanlar için tasarlanmış, IEC 60320 standardına uygun kablo tipi bir konnektördür. 16A akım taşıma kapasitesi sunan bu konnektör, özellikle sunucular, UPS sistemleri, endüstriyel ekipmanlar ve profesyonel cihazlarda kullanım için idealdir.

Sağlam gövde yapısı, güvenli bağlantı özellikleri ve yüksek sıcaklık dayanımı ile dikkat çeken bu elektronik komponent, güç dağıtım sistemlerinde ve yüksek akım gerektiren uygulamalarda güvenli bir çözüm sunar.

Kablo montaj tipi tasarımı sayesinde özel güç kabloları oluşturma veya mevcut kabloları uzatma imkanı sağlayan bu dayanıklı power giriş konnektörü, endüstriyel ve kurumsal ortamlarda yaygın şekilde kullanılmaktadır.

Teknik Özellikler

IC-215B2 C19 Power Seyyar Dişi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: IEC 60320 C19 Dişi
• Model: IC-215B2
• Montaj Tipi: Kablo tipi (seyyar))
• Akım Kapasitesi: 16A (maksimum))
• Voltaj Değeri: 250V AC (maksimum)
• Güç Kapasitesi: 4000W (maksimum)
• Kontak Malzemesi: Bakır alaşım, nikel kaplama
• Gövde Malzemesi: Sert plastik (PA66), alev geciktirici
• Koruma Derecesi: IP20
• Renk: Siyah
• Dayanım Voltajı: 2000V AC (minimum)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 10mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kablo Uyumluluğu: 3x1.0mm² - 3x2.5mm²
• Kablo Giriş Çapı: 7-12mm
• Terminal Tipi: Vidalı terminal bağlantısı
• Sıkma Torku: 0.8-1.0 Nm
• Terminaller: L (Faz), N (Nötr), PE (Toprak)
• Takma/Çıkarma Ömrü: >1,000 döngü
• Standardizasyon: IEC 60320-1, IEC 60320-2-2
• Sertifikasyonlar: CE, VDE, UL, CCC
• RoHS Uyumluluğu: Evet
• Alev Dayanımı: UL94V-0
• Uygun Erkek Konnektör: C20 erkek konnektör

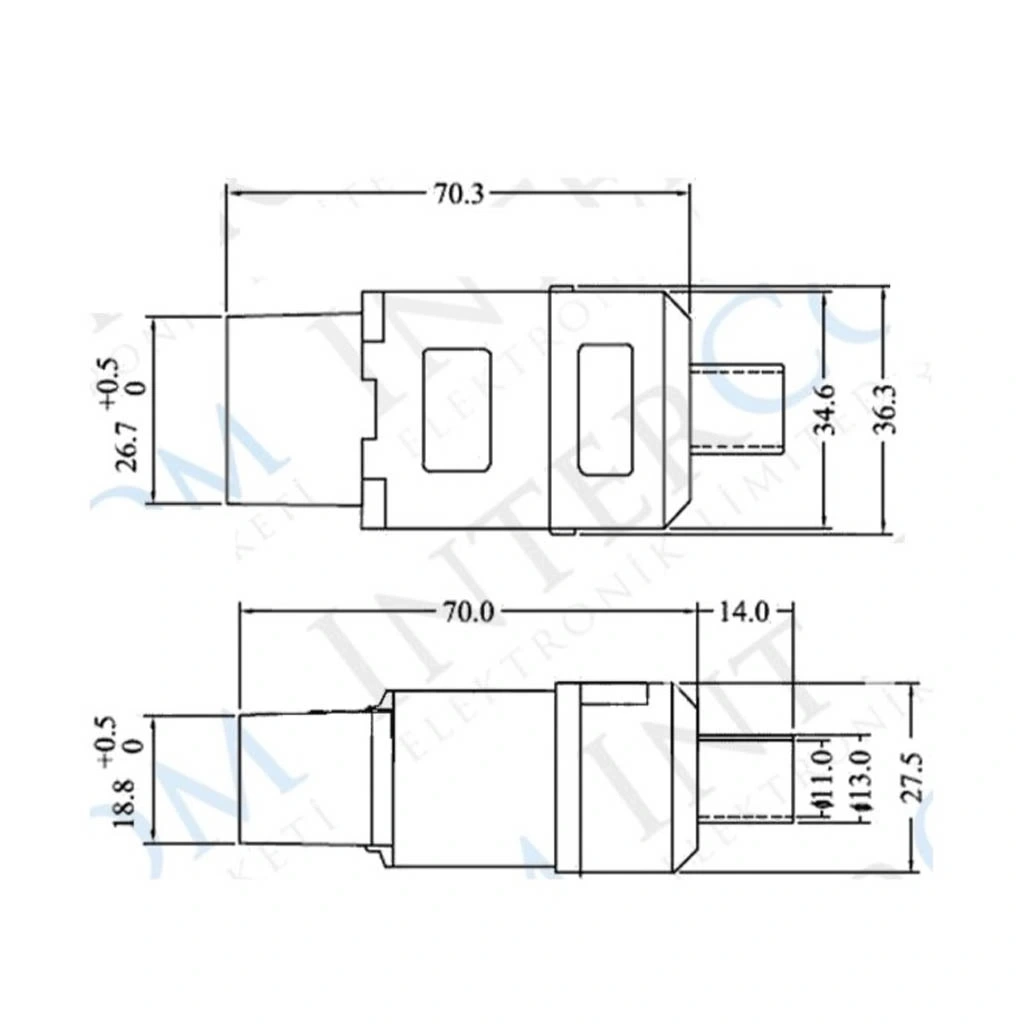

• Boyutlar: Yaklaşık 43mm x 35mm x 70mm

Kullanım Alanları

IC-215B2 C19 Power Seyyar Dişi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Veri Merkezi ve Sunucu Ekipmanları

• Sunucu güç beslemeleri
• Veri merkezi enerji dağıtım üniteleri (PDU)
• Rack kabinetleri güç bağlantıları
• UPS sistemleri
• Network ekipmanları güç bağlantıları

Endüstriyel Uygulamalar

• Endüstriyel makineler güç beslemeleri
• Üretim hatları ekipmanları
• Otomasyon sistemleri
• Ağır iş ekipmanları
• Soğutma sistemleri

Profesyonel Sistemler

• Yüksek güçlü ses sistemleri
• Profesyonel video ve yayın ekipmanları
• Tıbbi cihazlar
• Laboratuvar ekipmanları
• Sanayi tipi güç kaynakları

Avantajlar ve Özellikler

IC-215B2 C19 Power Seyyar Dişi'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 16A akım taşıma kapasitesi ile güçlü sistemlere uygun
• Güvenli Bağlantı: Vidalı terminaller ile güvenli ve sağlam kablo bağlantısı
• Dayanıklı Yapı: Yüksek sıcaklık ve alev dayanımlı malzeme kullanımı
• Uluslararası Standart: IEC 60320 standartlarına tam uyumluluk
• Kaliteli Kontak Yüzeyi: Düşük kontak direnci ile verimli elektrik iletimi
• Geniş Kablo Uyumluluğu: Farklı kesit ve tipte kablolarla kullanım imkanı
• Kolay Montaj: Pratik kablo bağlantı sistemi
• Yüksek Güvenlik: Topraklama kontağı ile ekstra koruma
• Endüstriyel Dayanıklılık: Zorlu ortamlarda güvenilir kullanım
• Sertifikalı Kalite: Uluslararası güvenlik standartlarına uygun üretim

Montaj ve Kablo Yapım Rehberi

IC-215B2 C19 Power Seyyar Dişi'nin doğru montajı ve kablo yapımı için rehber bilgiler.

Gerekli Malzemeler:

• Kablo: 3x1.0mm² - 3x2.5mm² (H05VV-F veya eşdeğeri)
• Aletler: Tornavida seti, kablo soyucu, kesici, pense
• Yardımcı Malzemeler: İzolasyon bandı, kablo markalama etiketleri
• Opsiyonel: Tork kontrollü tornavida
• Test Ekipmanı: Multimetre veya kablo test cihazı

Montaj Adımları:

• Hazırlık: Konnektör parçalarının eksiksiz olduğunu kontrol edin

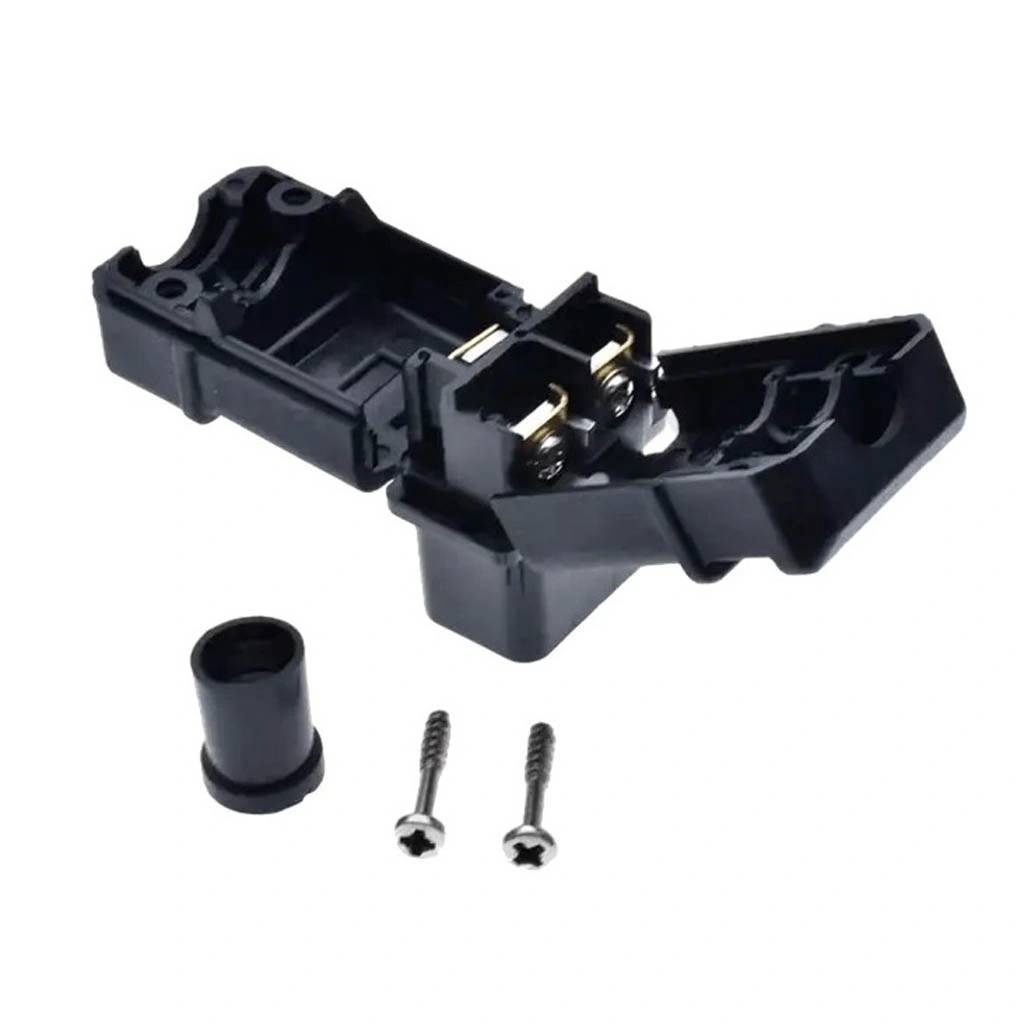

• Konnektör Açma: Vidaları gevşeterek konnektör gövdesini açın
• Kablo Hazırlama: Dış kılıfı 30-35mm soyun, iç iletkenleri 6-7mm soyun
• Kablo Geçirme: Kabloyu konnektör gövdesinden ve sıkıştırma aparatından geçirin
• Terminal Bağlantısı: İletkenleri doğru terminallere bağlayın (L, N, PE)

Kablo Bağlantı Şeması:

• Kahverengi İletken: L (Faz) terminaline
• Mavi İletken: N (Nötr) terminaline
• Sarı-Yeşil İletken: PE (Toprak) terminaline
• Terminal Sıkma: 0.8-1.0 Nm tork ile vidaları sıkın
• Kablo Sıkıştırma: Kablo kelepçesini sıkarak kabloyu sabitleyin

Sorun Giderme ve İpuçları

IC-215B2 C19 Power Seyyar Dişi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Terminal vidalarının yeterince sıkıldığından emin olun.
• Isınma Sorunu: Kablo kesitinin akım taşıma kapasitesine uygun olduğunu kontrol edin.
• Konnektör Uyumsuzluğu: C19 konnektörlerin yalnızca C20 erkek konnektörlerle eşleştiğini unutmayın.
• Kablo Gerilmesi: Kablo sıkıştırma aparatının doğru şekilde ayarlandığından emin olun.
• Kontak Problemleri: Terminallerde korozyon veya kirlenme olmadığını kontrol edin.

Kullanım İpuçları

• Yüksek akım uygulamalarında 3x2.5mm² kablo kullanımını tercih edin
• Düzenli olarak bağlantıların sağlamlığını ve ısınma durumunu kontrol edin
• Nem ve toz gibi dış etkenlerden koruyun, kapalı ortamlarda kullanın
• Endüstriyel ortamlarda ekstra mekanik koruma sağlayın
• Kablo markalama etiketleri kullanarak güç hatlarını tanımlayın
• Darbeye maruz kalabilecek yerlerde ek koruma önlemleri alın

Paket İçeriği

• IC-215B2 C19 Power Seyyar Dişi
