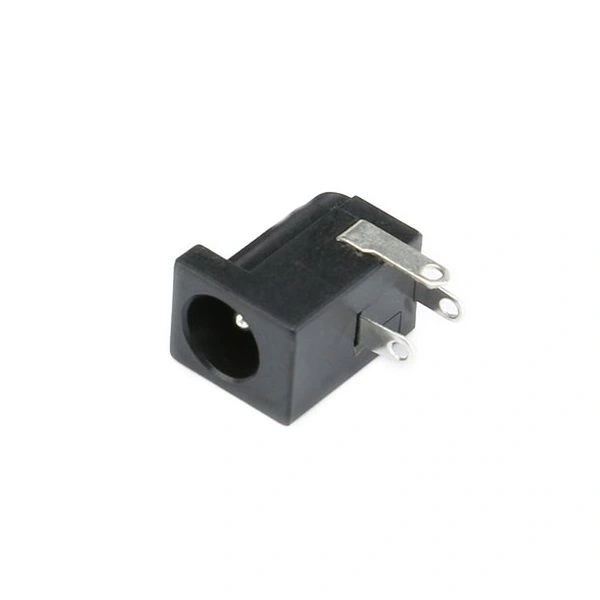

Power Giriş Konnektörü Şase Tip 2.1mm

Power Giriş Konnektörü Şase Tip 2.1mm

Power Giriş Konnektörü Şase Tip 2.1mm, elektronik cihazlar ve devreler için güvenilir bir DC güç bağlantısı sağlayan panel montajlı bir soket konnektördür. 2.1mm iç çapa sahip bu konnektör, yaygın olarak kullanılan güç adaptörleri ve harici güç kaynaklarından cihazlara enerji aktarımı için ideal bir çözüm sunar.

Dayanıklı plastik gövde ve sağlam metal kontaklara sahip bu elektronik komponent, kolay montaj özelliği ile cihaz panellerine veya şaselere güvenle sabitlenebilir ve geniş bir voltaj aralığında güvenli güç iletimi sağlar.

Standart 2.1mm DC fişleri ile uyumlu bu konnektör, DIY elektronik projeleri, Arduino uygulamaları ve çeşitli power giriş konnektörleri gerektiren her türlü uygulama için yaygın olarak tercih edilen bir seçenektir.

Teknik Özellikler

Power Giriş Konnektörü Şase Tip 2.1mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: DC Power Jack, Şase Montaj
• İç Çap (Fiş): 2.1mm
• Dış Çap (Gövde): 5.5mm
• Montaj Tipi: Panel/Şase (Panelden geçirmeli)
• Montaj Delik Çapı: 8.0mm
• Kontak Sayısı: 2 (Merkez Pozitif, Dış Kılıf Negatif)
• Çalışma Voltajı: 12-24V DC (maksimum 30V DC)
• Akım Değeri: 5A (maksimum)
• Kontak Direnci: ≤20mΩ
• İzolasyon Direnci: ≥500MΩ
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Gövde Malzemesi: PBT Plastik (Siyah)
• Kontak Malzemesi: Pirinç, Nikel Kaplama
• Bağlantı Tipi: Lehimli
• Sabitleme: Panel somunu ile
• Boyutlar: 14mm (uzunluk) x 8mm (çap).

Kullanım Alanları

Power Giriş Konnektörü Şase Tip 2.1mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Projeler

• Arduino projeleri
• Raspberry Pi uygulamaları
• Elektronik devre prototipleri
• DIY güç kaynakları

Audio/Video Ekipmanları

• Efekt pedalları
• Ses mikserleri
• CCTV sistemleri
• Küçük amplifikatörler

Hobi ve Eğitim

• Model demiryolu setleri
• Robotik projeler
• Eğitim setleri
• Elektronik oyuncaklar

Profesyonel Uygulamalar

• Test ve ölçüm cihazları
• Endüstriyel kontrol sistemleri
• Otomasyon ekipmanları
• Taşınabilir cihazlar

Avantajlar ve Özellikler

Power Giriş Konnektörü Şase Tip 2.1mm'nin sağladığı avantajlar ve çözümler.

• Yaygın Standart: En yaygın kullanılan 2.1mm x 5.5mm DC konnektör formatı
• Kolay Montaj: Şase tipli tasarım ile panellere hızlı sabitleme
• Dayanıklı Yapı: Sağlam plastik gövde ve metal kontaklar
• Güvenli Bağlantı: Somun ile sabitleme sayesinde güvenli kullanım
• Yüksek Akım Kapasitesi: 5A'e kadar akım taşıma kapasitesi
• Geniş Uyumluluk: Çoğu adaptör ve güç kaynağı ile uyumlu
• Kolay Lehimleme: Pinlerin lehimlemeye uygun tasarımı
• Düşük Kontak Direnci: Verimli güç aktarımı için düşük direnç

Montaj ve Kullanım

Power Giriş Konnektörü Şase Tip 2.1mm'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Panelde 8.0mm çapında temiz bir delik açın
• Konnektörü ön taraftan deliğe yerleştirin
• Arka taraftan sabitleme somununu sıkarak panele sabitleyin
• Lehimleme yapacağınız konnektör pinlerini belirleyin (merkez pin: pozitif, dış pin: negatif)
• Uygun kalınlıkta kablolar kullanarak pinlere lehimleme yapın
• Lehim bağlantılarının sağlamlığını kontrol edin
• Gerekirse lehim noktalarını izole edin
• Bağlantının sağlamlığını test edin

Kullanım bilgileri:

• 2.1mm iç çaplı, 5.5mm dış çaplı standart DC fişler ile kullanın
• Voltaj ve akım değerlerinin konnektör limitlerini aşmadığından emin olun
• Fişi takarken ve çıkarırken aşırı kuvvet uygulamaktan kaçının
• Uzun süreli kullanımda kontak noktalarının ısınıp ısınmadığını kontrol edin
• Düzenli olarak bağlantıları kontrol edin ve temiz tutun
• Nemli ve tozlu ortamlardan koruyun

Sorun Giderme ve İpuçları

Power Giriş Konnektörü Şase Tip 2.1mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Sabitleme somununu uygun şekilde sıkın
• Zayıf Kontak: Kontak yüzeylerini temizleyin, lehim bağlantılarını kontrol edin
• Fiş Zorlanması: Fiş ve soket ölçülerinin uyumlu olduğunu kontrol edin
• Isınma Sorunu: Akım değerini kontrol edin, kablo kalınlığını artırın

Verimli Kullanım İpuçları

• Yüksek akım uygulamalarında kalın kesitli kablo kullanın
• Olası kısa devrelere karşı devrenize sigorta ekleyin
• Ters polarite koruması için diyot kullanımını değerlendirin
• Metal panel montajında gövde ile konnektör arasına izolasyon pulu ekleyin

Paket İçeriği

• Power Giriş Konnektörü Şase Tip 2.1mm
