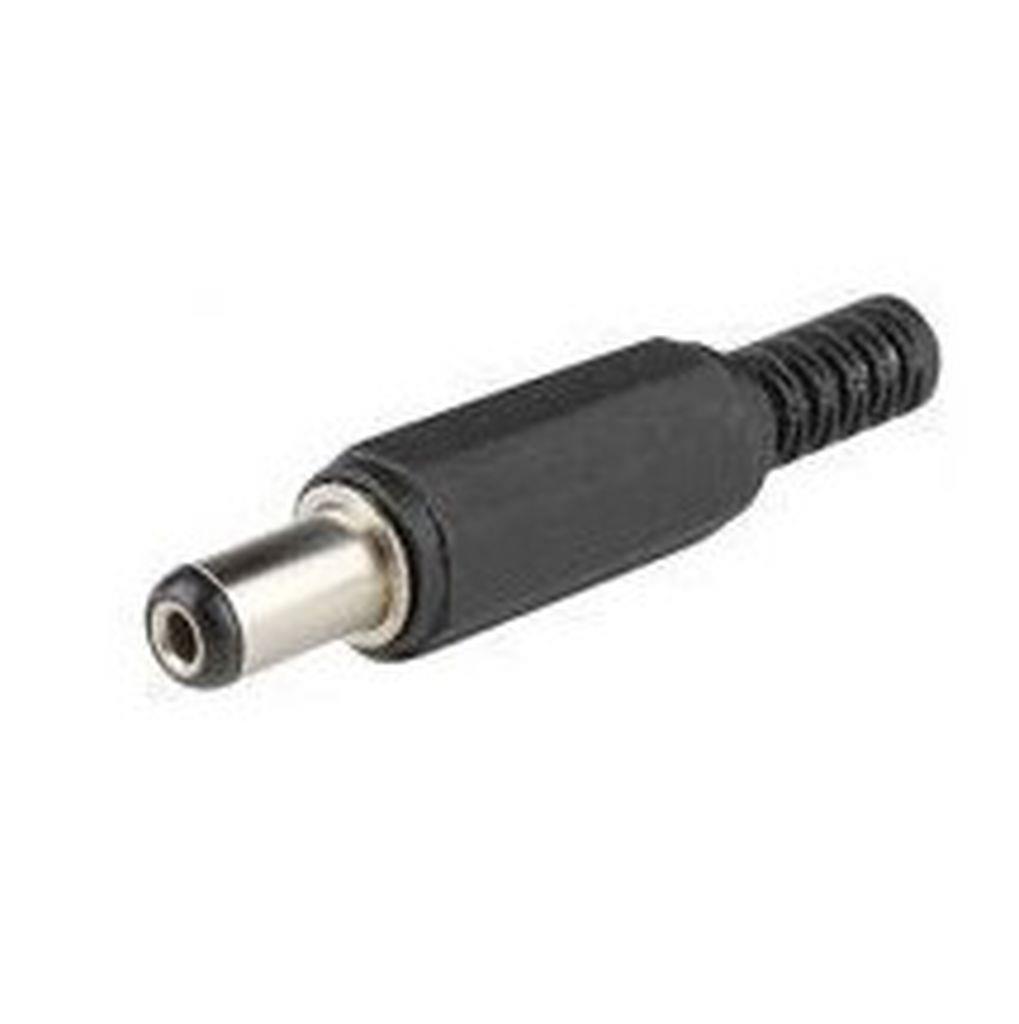

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm

IC-253A Power Giriş Konnektörü, güç adaptörleri ve elektronik cihazlar için tasarlanmış, kablo tipi 2.5mm erkek jak konnektördür. Ses ekipmanları, güvenlik kameraları, küçük elektrikli cihazlar ve çeşitli elektronik sistemlerde DC güç beslemesi için ideal bir bağlantı çözümü sunar.

Sağlam yapısı, kolay montaj özellikleri ve güvenilir elektrik iletimi sağlayan metal kontakları ile projelerde yaygın olarak kullanılan bu elektronik komponent, düşük voltajlı DC güç transferi uygulamaları için kompakt bir çözüm sunar.

Kablo montaj tipi tasarımı sayesinde özel uzunlukta güç kabloları oluşturma veya mevcut güç kablolarını tamir etme imkanı sağlayan IC-253A, DIY projeleri, tamir işlemleri ve elektronik güç sistemleri için uygun bir power giriş konnektörü seçeneğidir.

Teknik Özellikler

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: DC Power Jak (Erkek)
• Model: IC-253A
• Çap: 2.5mm
• Montaj Tipi: Kablo tipi (cable mount))
• İç Pin Çapı: 0.7mm
• Dış Gövde Çapı: 2.5mm
• Uzunluk: Yaklaşık 11mm
• Akım Kapasitesi: 2A (maksimum)
• Voltaj Değeri: 24V DC (maksimum)
• Kontak Malzemesi: Nikel kaplı pirinç
• Gövde Malzemesi: Siyah plastik (PVC)
• İzolasyon Malzemesi: Poliamid (PA66)
• İzolasyon Direnci: 100MΩ (minimum)
• Kontak Direnci: 30mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kablo Uyumluluğu: 22-24 AWG
• Kablo Çap Uyumluluğu: 3-4mm
• Polarite: Merkez pozitif, dış kılıf negatif (standart)
• Montaj Yöntemi: Lehim bağlantısı
• Eşleşme Konnektörü: 2.5mm DC dişi (female) jak
• Sıkma Torku: 0.2-0.4 Nm
• Takma/Çıkarma Ömrü: >500 döngü
• RoHS Uyumluluğu: Evet
• Renk: Siyah
• Uyumlu Cihazlar: Küçük elektrikli aletler, CCTV kameralar, ses ekipmanları, LED aydınlatmalar

Kullanım Alanları

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güvenlik ve Gözetim Sistemleri

• CCTV kamera güç bağlantıları
• Güvenlik sistemleri
• Kamera beslemeleri
• Alarm sistemleri
• Erişim kontrol üniteleri

Audio ve Elektronik Ekipmanlar

• Ses ekipmanları
• Efekt pedalleri
• Kablosuz mikrofon sistemleri
• Mixer cihazları
• Küçük amplifikatörler

Aydınlatma ve Güç Uygulamaları

• LED aydınlatma sistemleri
• Düşük voltajlı lambalar
• Mobil cihaz şarj kabloları
• Küçük elektrikli cihaz beslemeleri
• DIY güç kaynağı projeleri

Avantajlar ve Özellikler

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm'nin sağladığı avantajlar ve çözümler.

• Kolay Montaj: Kablo tipi tasarım ile pratik bağlantı imkanı
• Sağlam Yapı: Dayanıklı plastik gövde ve metal kontaklar
• Güvenilir Bağlantı: Düşük kontak direnci ile verimli güç iletimi
• Kompakt Boyut: Minimum alan kullanan pratik tasarım
• Geniş Kullanım Alanı: Birçok cihaz ve sistem ile uyumlu standart ölçü
• Yeterli Güç Kapasitesi: 2A akım desteği ile çeşitli uygulamalar
• Uygun Malzeme: Yüksek ısı dayanımı ve izolasyon özellikleri
• Standart Uyumluluğu: Yaygın kullanılan 2.5mm DC standartlarına uygun
• Lehim Kolaylığı: Kolay erişilebilir kontak noktaları
• Düşük Profil: İnce ve hafif tasarım

Montaj ve Kablo Yapım Rehberi

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm'nin doğru montajı ve kablo yapımı için rehber bilgiler.

Gerekli Malzemeler:

• Kablo: 22-24 AWG güç kablosu
• Aletler: Lehim istasyonu, kablo soyucu, kesici, makas
• Tüketim Malzemeleri: Lehim teli, lehim pastası (flux), izolasyon bandı
• Koruyucular: Isı ile daralan makaron, kablo koruyucu
• Opsiyonel: Multimetre

Montaj Adımları:

• Hazırlık: Kablo ucunu hazırlayın ve konnektör parçalarını düzenleyin
• Soyma: Kablo dış izolasyonunu 10-15mm, iç telleri 3-5mm kadar soyun
• Konnektör Hazırlama: Sökülürse konnektör parçalarını kabloya geçirin
• Lehimleme: İç teli (genellikle kırmızı/pozitif) merkez pine, dış teli (siyah/negatif) dış kontak kısmına lehimleyin
• Montaj: Parçaları birleştirin ve konnektör gövdesini kapatın

Polarite ve Bağlantı Kontrolü:

• Standart Polarite: Merkez pin pozitif (+), dış kılıf negatif (-)
• Doğrulama: Multimetre ile bağlantıların doğru polaritede olduğunu kontrol edin
• Güç Adaptörü Uyumu: Kullanılacak adaptörün polaritesini konnektörünüzle eşleştirin
• İzolasyon: Lehim bağlantılarının tam izole edildiğinden emin olun
• Test: Montaj sonrası kısa devre kontrolü yapın

Sorun Giderme ve İpuçları

IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Jak boyutunun dişi soket ile tam uyumlu olduğundan emin olun, gerekirse ölçün.
• Güç İletmiyor: Lehim bağlantılarını kontrol edin, kısa devre olmadığından emin olun.
• Kablo Kopması: Kablo giriş noktasında gerilim azaltıcı önlemler alın.
• Yanlış Polarite: Cihazınızın polarite gereksinimlerini kontrol edin, bazı cihazlar ters polarite kullanabilir.
• Isınma Sorunu: Kablo kesitinin akım gereksinimlerine uygun olduğundan emin olun.

Kullanım İpuçları

• Lehimlemeden önce kontakları temizleyin
• Lehimlerken aşırı ısıtmadan kaçının, plastik gövde zarar görebilir
• Kaliteli, çok damarlı kablo kullanın
• Kablo üzerinde etiket veya işaret kullanarak polariteyi belirtin
• Bağlantı noktasına çekme kuvveti uygulamaktan kaçının
• Dayanıklılık için giriş noktasına epoksi veya silikon uygulayabilirsiniz

Paket İçeriği

• IC-253A Power Giriş Konnektörü Kablo Tipi Erkek Jak 2.5mm
