Power Giriş Konnektörü Kutu Tip 2.5mm

Power Giriş Konnektörü Kutu Tip 2.5mm

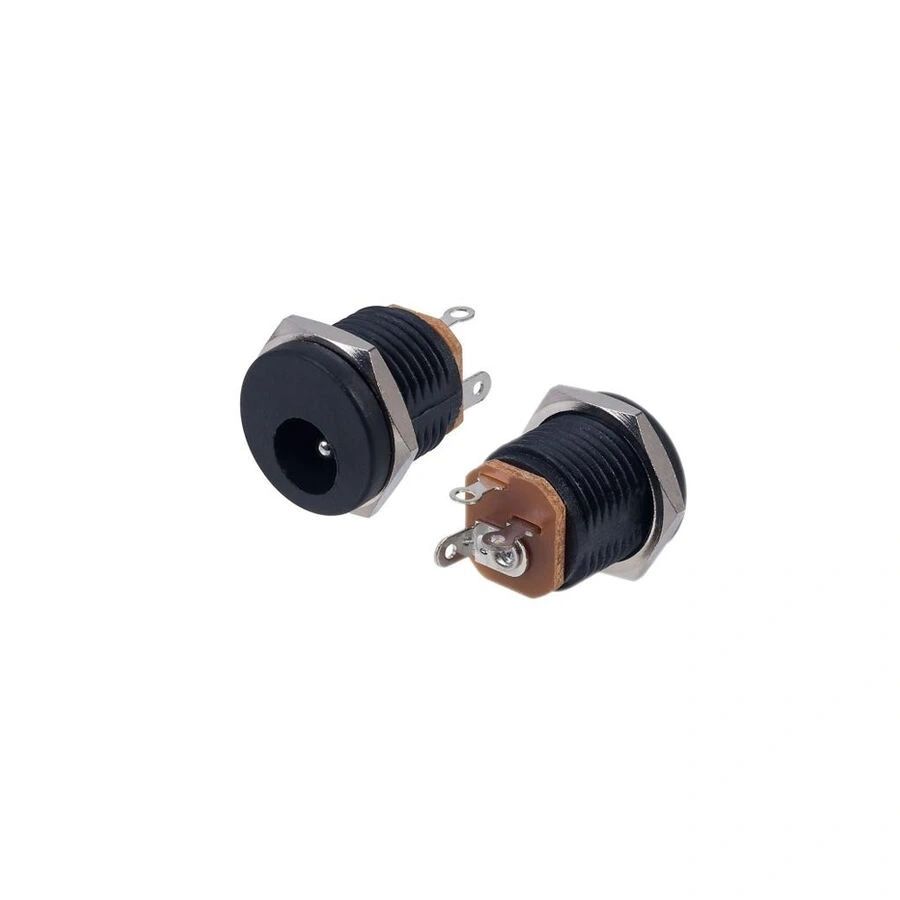

Power Giriş Konnektörü Kutu Tip 2.5mm, elektronik cihazlar için güvenilir bir DC güç bağlantısı sağlayan PCB montajlı soket konnektördür. 2.5mm iç çapa sahip bu konnektör, kutu formunda kompakt tasarımıyla devre kartına doğrudan montaj için idealdir.

Dayanıklı plastik gövde ve sağlam metal kontak yüzeylerine sahip bu elektronik komponent, PCB üzerine kolay montaj özelliği ile devre tasarımlarına güvenle entegre edilebilir ve çeşitli elektronik cihazlarda güvenli güç iletimi sağlar.

Standart 2.5mm DC fişleri ile uyumlu bu konnektör, DIY elektronik projeleri, Arduino kartları ve çeşitli power giriş konnektörleri gerektiren devre tasarımları için mükemmel bir seçenektir.

Teknik Özellikler

Power Giriş Konnektörü Kutu Tip 2.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: DC Power Jack, PCB Montaj
• İç Çap (Fiş): 2.5mm
• Dış Çap (Gövde): 5.5mm
• Montaj Tipi: PCB Through Hole (THT)
• Gövde Stili: Kutu Tip (Kapalı kasa)
• Pin Sayısı: 3 pin
• Pin Fonksiyonu: Merkez pin, Switch pin, Gövde pin
• Çalışma Voltajı: 12-24V DC (maksimum 30V DC)
• Akım Değeri: 5A (maksimum)
• Kontak Direnci: ≤20mΩ
• İzolasyon Direnci: ≥500MΩ
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Gövde Malzemesi: PBT Plastik (Siyah)
• Kontak Malzemesi: Pirinç, Nikel Kaplama
• Lehim Dayanımı: 260°C'de 10 saniye
• Boyutlar: Yaklaşık 9.0mm x 9.0mm x 11.0mm
• Delik Mesafesi: ~8mm merkezden merkeze.

Kullanım Alanları

Power Giriş Konnektörü Kutu Tip 2.5mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Projeler

• Arduino kartları
• Özel PCB tasarımları
• DIY elektronik projeleri
• Prototip devreler

Profesyonel Elektronik Cihazlar

• Test ve ölçüm ekipmanları
• Güç kaynağı modülleri
• Kontrol sistemleri
• Endüstriyel elektronik cihazlar

Ses ve Görüntü Sistemleri

• Efekt pedalları
• Ses mikserleri
• Küçük amplifikatörler
• Video ekipmanları

Hobi ve Eğitim Projeleri

• Eğitim kartları
• Robotik projeler
• Sensör modülleri
• IoT cihazları

Avantajlar ve Özellikler

Power Giriş Konnektörü Kutu Tip 2.5mm'nin sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: Kutu tip gövdesi ile minimum PCB alanı kullanımı
• Sağlam Yapı: Dayanıklı plastik gövde ve kaliteli metal kontaklar
• Kolay Montaj: Standart through-hole teknolojisi ile PCB'ye basit lehimleme
• Switch Fonksiyonu: Fiş takılı olmadığında alternatif güç kaynağı bağlantısı imkanı
• Yüksek Akım Kapasitesi: 5A'e kadar akım taşıma kapasitesi
• Düşük Profil: Yüksekliği düşük tasarımı ile alan tasarrufu
• Evrensel Uyumluluk: Standart 2.5mm DC fişlerle uyumlu
• Güvenilir Bağlantı: Sağlam tutma mekanizması ile güvenli kontak

Montaj ve Kullanım

Power Giriş Konnektörü Kutu Tip 2.5mm'nin montaj ve kullanım süreci hakkında bilgiler.

PCB montajı için yapmanız gerekenler:

• PCB'nizdeki delik mesafelerinin konnektör pin aralıklarına uygunluğunu kontrol edin
• Konnektörü PCB'deki ilgili deliklere yerleştirin
• Konnektörün PCB'ye tam olarak oturduğundan emin olun
• Pin bağlantılarını doğru şekilde lehimleyin (merkez pin: pozitif, switch pin: alternatif bağlantı, gövde pin: negatif)
• Lehim kalitesini kontrol edin, soğuk lehim olmamasına dikkat edin
• Lehim artıklarını temizleyin
• Multimetre ile kısa devre kontrolü yapın
• Besleme kaynağı bağlantısını test edin

Kullanım bilgileri:

• 2.5mm iç çaplı, 5.5mm dış çaplı standart DC fişler ile kullanın
• Voltaj ve akım değerlerinin konnektör limitlerini aşmadığından emin olun
• Switch pinin işlevini doğru şekilde yapılandırın (harici pil vb. alternatif kaynak bağlantısı için)
• Fişi takarken ve çıkarırken aşırı kuvvet uygulamayın
• Kontak problemlerini önlemek için düzenli olarak fiş ve soket temizliği yapın
• Yüksek akım uygulamalarında konnektör ısısını kontrol edin

Sorun Giderme ve İpuçları

Power Giriş Konnektörü Kutu Tip 2.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Kontak: Lehim bağlantılarını kontrol edin, gerekirse yeniden lehimleyin
• Gevşek Fiş Bağlantısı: Fişin ölçülerinin soket ile uyumluluğunu kontrol edin
• Fiş Takılma Zorluğu: Kontak yüzeylerini temizleyin, deformasyonu kontrol edin
• Isınma Sorunu: Akım değerini kontrol edin, gerekirse daha kalın PCB yolları kullanın

Verimli Kullanım İpuçları

• Devre kartının beslemesinde gerilim regülatörü kullanın
• Ters polarite koruması için diyot ekleyin
• PCB tasarımında konnektör etrafına geniş toprak alanı bırakın
• Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın

Paket İçeriği

• Power Giriş Konnektörü Kutu Tip 2.5mm
