L tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı

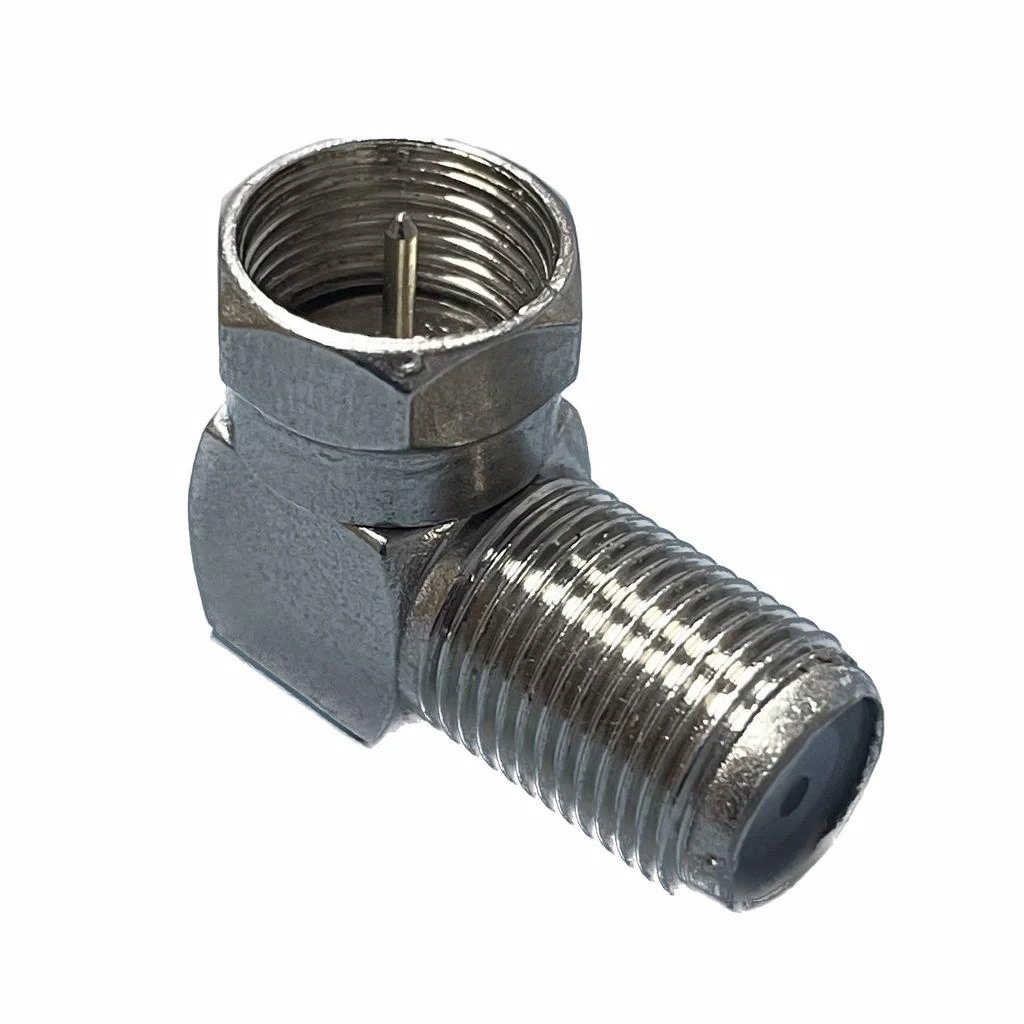

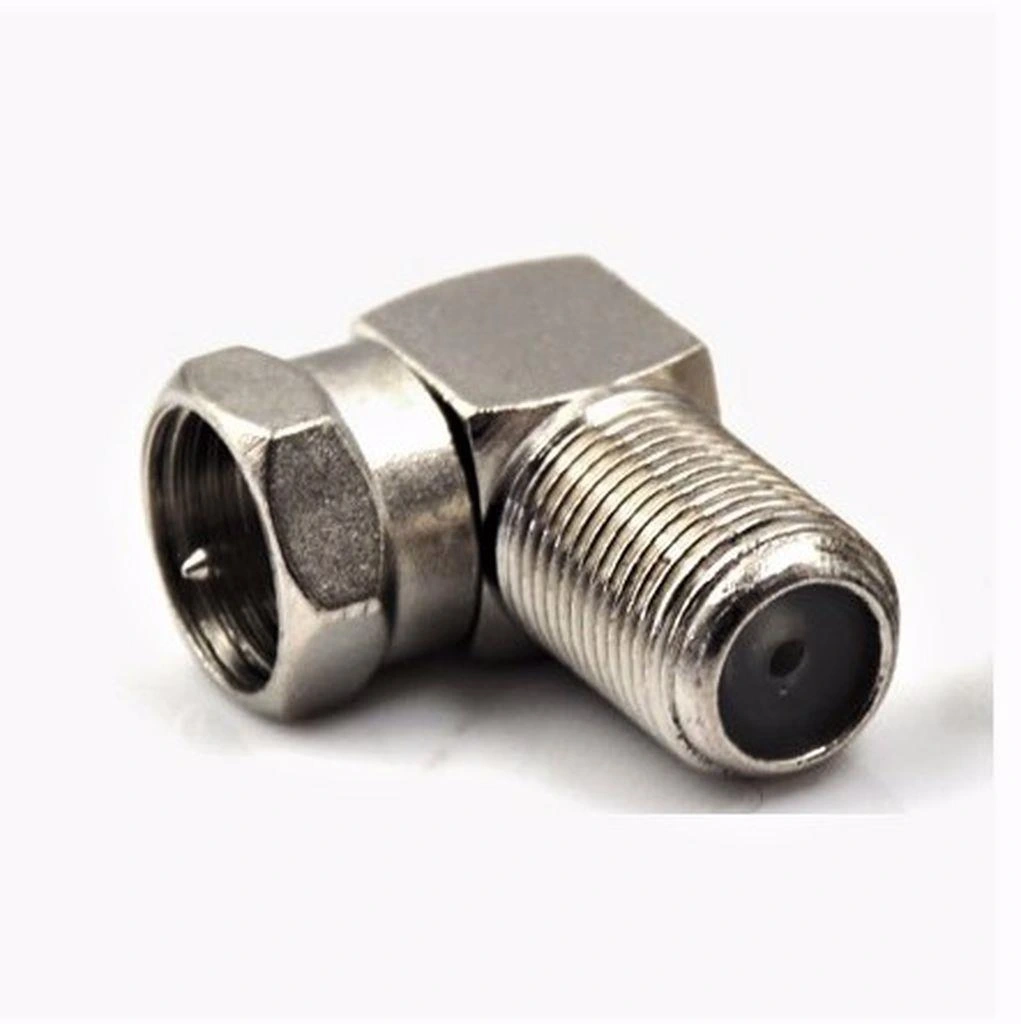

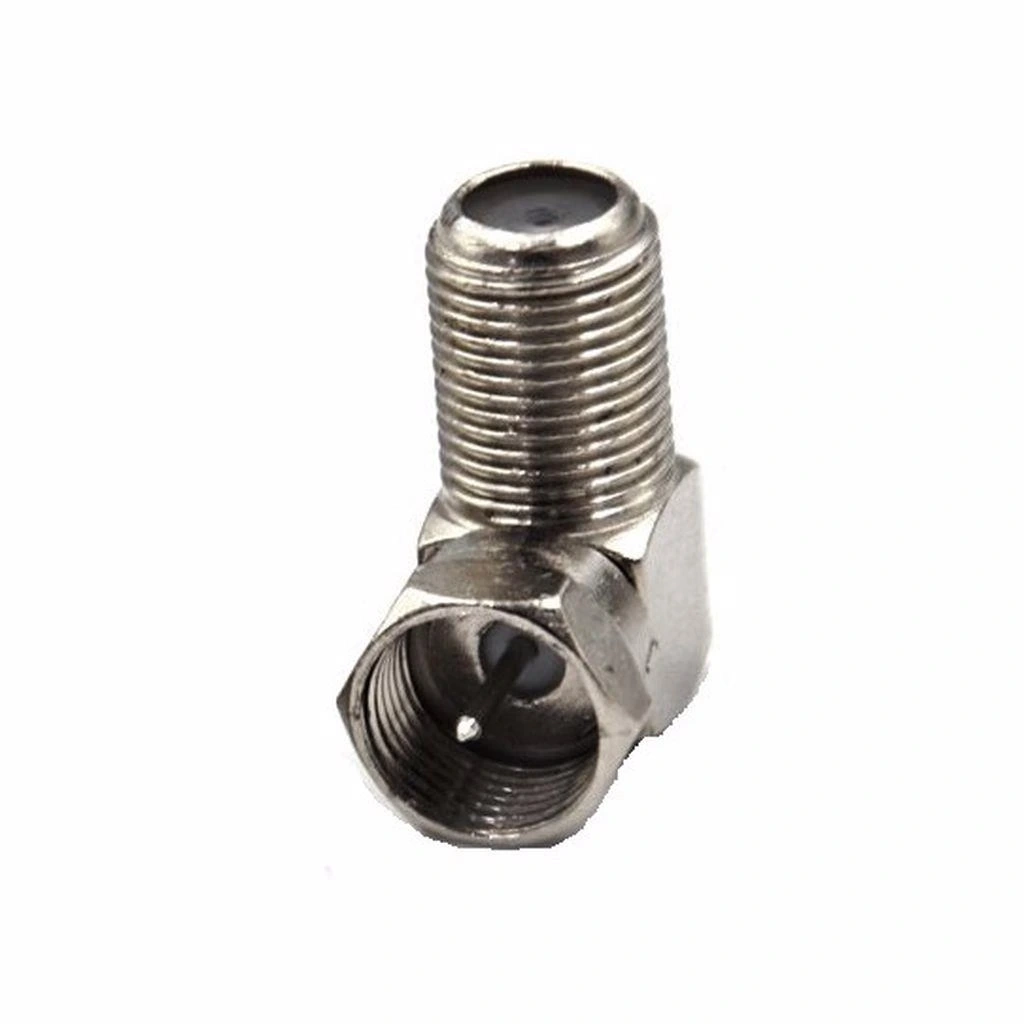

L Tip F Konnektör 90 Derece Dirsek, dar alanlarda uydu ve TV kablo bağlantılarını kolaylaştırmak üzere tasarlanmış özel bir köşe adaptörüdür. 90 derecelik açısıyla kablo yönünü değiştirerek, duvar yakını veya sınırlı alan bulunan montaj koşullarında ideal çözüm sunar.

Nikel kaplama metal gövde ve hassas işlenmiş yapıya sahip bu elektronik komponent, minimum sinyal kaybı ile RF sinyal iletimini sağlar ve koaksiyel kabloların bükülmesini önleyerek kablo ömrünü uzatır.

Standart F tipi bağlantılara uyumlu olan bu konnektör, uydu alıcıları, TV setleri, çanak antenler ve çeşitli RF ekipmanlarında kullanılabilir. Farklı power giriş konnektörleri gibi erişimi zor noktalarda kablo yönlendirmesini kolaylaştırmak için ideal bir çözümdür.

Teknik Özellikler

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: F-Tipi 90° Dirsek Adaptör
• Giriş: Dişi F Konnektör
• Çıkış: Dişi F Konnektör
• Açı: 90 Derece (L şeklinde)
• Malzeme: Bakır alaşım
• Kaplama: Nikel
• Empedans: 75Ω
• Frekans Aralığı: 0-3.0 GHz
• Voltaj Dayanımı: 500V (maksimum)
• VSWR (Voltaj Duran Dalga Oranı): ≤1.3
• Sinyal Kaybı: ≤0.2dB
• Ekranlama Etkinliği: >90dB
• Çalışma Sıcaklığı: -40°C ~ +60°C
• Bağlantı Tipi: Vidalı
• Uyumlu Kablo: RG6, RG59 ve diğer koaksiyel kablolar
• Boyutlar: Yaklaşık 25mm x 15mm x 15mm.

Kullanım Alanları

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Uydu ve TV Sistemleri

• Dar alanlarda uydu alıcı bağlantıları
• Duvara yakın TV montajları
• Set üstü kutu bağlantıları
• Çanak anten LNB bağlantıları

RF Ekipmanları

• Sinyal dağıtıcı bağlantıları
• CATV sistemleri
• Modem bağlantıları
• RF anahtarlama sistemleri

Dar Alanlarda Kablo Yönetimi

• Mobilya arkası kurulumlar
• Dar duvar kenarları
• Sınırlı boşluklu montaj alanları
• Kompakt AV sistemleri

Diğer Uygulamalar

• CCTV kamera sistemleri
• Profesyonel yayın ekipmanları
• Test ve ölçüm cihazları
• RF devre kurulumları

Avantajlar ve Özellikler

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı'nın sağladığı avantajlar ve çözümler.

• 90° Açı: Kablo yönünü dik açıyla değiştirerek dar alanlarda montaj kolaylığı
• Düşük Sinyal Kaybı: Kaliteli malzeme ile minimum sinyal zayıflaması
• Nikel Kaplama: Korozyona karşı dayanıklılık ve iyi iletkenlik
• Kablo Koruma: Keskin bükülmeleri önleyerek kablo ömrünü uzatma
• Üniversal Uyumluluk: Standart F tipi konnektörlerle sorunsuz çalışma
• Sağlam Yapı: Dayanıklı metal alaşım ile uzun ömürlü kullanım
• Kolay Montaj: Alet gerektirmeden elle sıkılabilen tasarım
• Yüksek Ekranlama: EMI/RFI girişimlerine karşı koruma

Montaj ve Kullanım

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı'nın montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• L konnektörün her iki ucundaki dişi bağlantı noktalarını kontrol edin
• F konnektörlü koaksiyel kablolarınızı veya cihaz bağlantı uçlarını hazırlayın
• Erkek F konnektörleri L adaptörün dişi uçlarına dikkatlice takın
• Bağlantıları uygun şekilde elle sıkın (aşırı sıkmaktan kaçının)
• Dış mekan uygulamaları için gerekirse su geçirmez önlemler alın
• Kablo yönlendirmesini kontrol edin ve gereksiz gerilim olmadığından emin olun
• Sinyal kalitesini kontrol edin

Kullanım bilgileri:

• Bağlantıların güvenli ve sıkı olduğundan emin olun
• Dış mekan kullanımında nem ve su girişine karşı izolasyon sağlayın
• Fiziksel darbelere ve aşırı gerilmeye karşı koruyun
• Düzenli olarak bağlantı noktalarını kontrol edin
• Sinyal sorunları yaşandığında bağlantıları temizleyin ve yeniden sıkın
• Konnektörü aşırı tork uygulamadan monte edin

Sorun Giderme ve İpuçları

L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Sinyal: Bağlantıları kontrol edin, gerekirse temizleyin ve yeniden sıkın
• Korozyon: Metal yüzeyleri temizleyin, dış mekanda koruyucu önlemler alın
• Gevşek Bağlantı: Uygun sıkılıkta monte edin, aşırı sıkmadan kaçının
• Sinyal Kesintileri: Kabloda hasar olup olmadığını ve konnektör içinde toz/kir birikimini kontrol edin

Verimli Kullanım İpuçları

• Dış mekan uygulamalarında kendinden vulkanize olan izolasyon bandı kullanın
• Bağlantı noktalarına dielektrik gres uygulayarak nemden koruyun
• Kablo gerilimini azaltmak için kablo kelepçesi veya sabitleme elemanları kullanın
• Sinyal kalitesini korumak için kablolarda keskin bükülmeler oluşturmayın

Paket İçeriği

• L Tip F Konnektör 90 Derece Dirsek Anten Uydu Kablo Bağlantısı
