1S 10A BMS 18650 Lityum Pil Şarj Koruma Devresi

1S 10A BMS 18650 Lityum Pil Şarj Koruma Devresi

1S 10A BMS 18650 Lityum Pil Şarj Koruma Devresi, lityum iyon pilleri güvenli ve verimli bir şekilde şarj etmek ve korumak için kullanılan bir devredir. Bu kompakt ve güçlü BMS (Battery Management System), 18650 tipi lityum piller için ideal bir çözümdür. Pilinizi aşırı şarja, aşırı deşarja, aşırı akıma ve kısa devrelere karşı korur, böylece pil ömrünü uzatır ve güvenli kullanım sağlar.

Tek hücreli lityum pil projeleriniz için güvenilir ve etkili bir koruma çözümü arıyorsanız, 1S 10A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu kompakt ve güçlü koruma devresi, tek hücreli (1S) lityum pil uygulamalarınızı güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 10A yüksek sürekli akım değeri ile orta-yüksek güçteki elektronik projeler için idealdir.

Kompakt tasarımı sayesinde kolayca entegre edilebilir ve yüksek akım kapasitesiyle powerbank, LED aydınlatma, audio sistemler, RC projeler, motorlu uygulamalar ve diğer güç gerektiren elektronik projeleriniz için mükemmel bir çözüm sunar.

1S 10A BMS'in Avantajları

1S 10A BMS, tek hücreli lityum pil uygulamalarınız için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pilinizin hasar görmesini önler ve sistem güvenliğini artırır.

10A yüksek sürekli deşarj akımı, tek hücreli uygulamalar için oldukça güçlü bir kapasitedir. Bu kapasite ile LED aydınlatmalar, mini motorlar ve orta güçlü elektronik devreler için yeterli güç sağlanır.

Kompakt boyutu, birçok elektronik projeye kolayca entegre edilebilecek bir tasarım sunar. Tek hücreli yapısı sayesinde karmaşık çok hücreli sistemlere göre daha basit ve kullanımı kolaydır.

Kolay entegrasyon özelliği sayesinde, karmaşık teknik bilgi gerektirmeden projelerinizde bile güvenle kullanabilirsiniz. Tek hücre için optimize edilmiş bu koruma devresi, yüksek akım uygulamalarında bile güvenilir koruma sağlar.

Teknik Özellikler

• Model: 1S 10A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 1S (tek hücre)
• Çalışma Voltajı: 3.0V-4.2V
• Şarj Kesme Voltajı: 4.25V±0.05V
• Deşarj Kesme Voltajı: 2.5V±0.05V
• Sürekli Deşarj Akımı: 10A
• Kısa Süreli Pik Akımı: 20A (≤ 10 saniye)
• Şarj Akımı: ≤ 8A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• İç Direnç: < 15mΩ
• Statik Güç Tüketimi: < 15μA
• Boyutlar: Yaklaşık 40mm x 20mm x 3mm
• Çalışma Sıcaklığı: -20°C ila +60°C

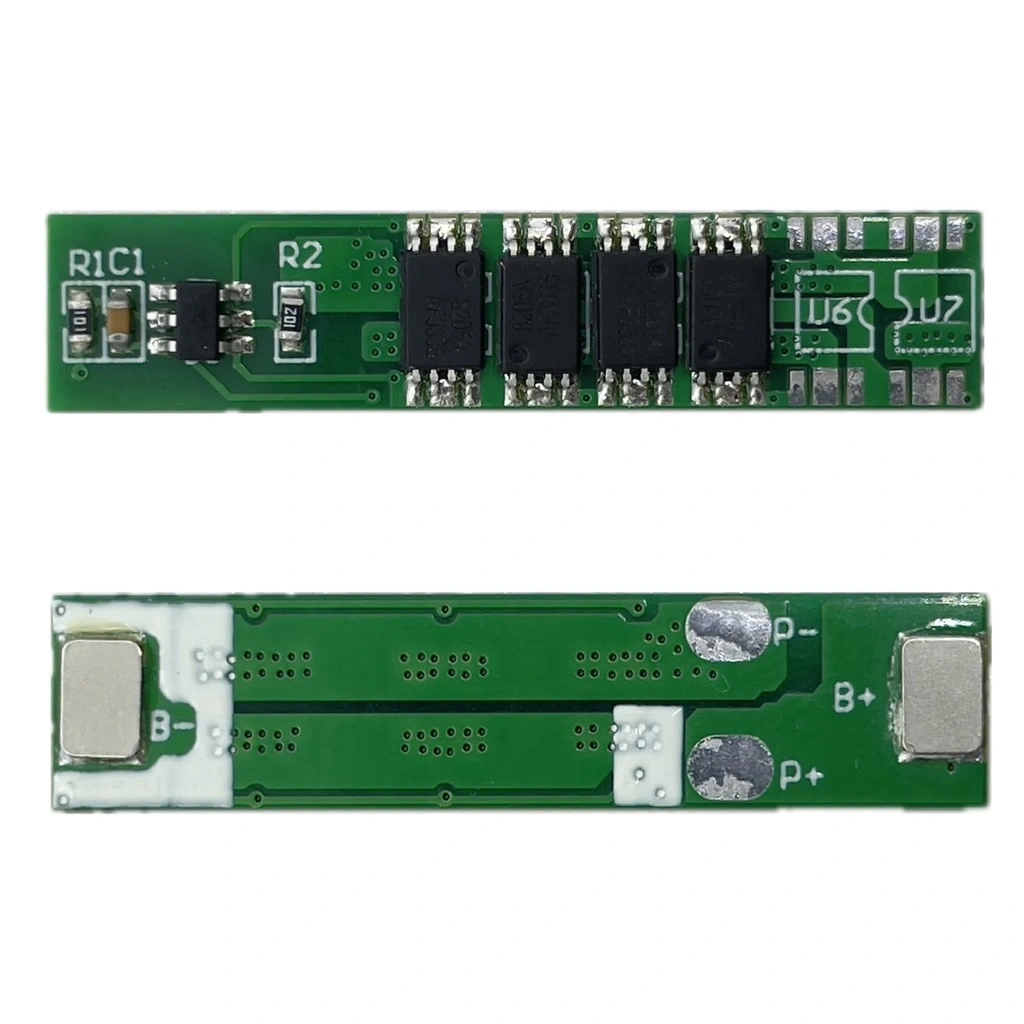

• Bağlantı: P-, B-, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 5g

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 10A sürekli, 20A kısa süreli deşarj akımı desteği.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Basit Yapı: Tek hücre için optimize edilmiş, karmaşıklığı azaltılmış tasarım.
• Düşük Güç Tüketimi: 15μA'den az beklemede güç tüketimi.
• Kompakt Tasarım: Orta boyutlu projeler için uygun boyutlar.
• Kolay Montaj: PCB montaj delikleri ile güvenli sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.

Fiyat-Performans Değerlendirmesi

1S 10A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Tek hücreli yüksek güçlü projeler için gereken tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pilinizi korumak için yapılan bu küçük yatırım, pilin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi ve hatta yangın riski oluşturması mümkündür.

10A yüksek akım kapasitesi, tek hücreli sistemlerde birçok orta-yüksek güçlü uygulama için yeterlidir ve elektronik projeleri için ideal bir çözüm sunar. Yüksek güç gerektiren projeleriniz için tek hücreli en uygun çözümdür.

İdeal Kullanım Alanları

• Yüksek Güçlü Powerbank Projeleri: Hızlı şarj destekli güç bankaları
• LED Aydınlatma Sistemleri: Yüksek güçlü LED projeleri
• Audio Sistemler: Taşınabilir hoparlörler ve amplifikatörler
• RC Modeller: Mini drone ve RC araç projeleri
• Motorlu Uygulamalar: Düşük voltajlı DC motor projeleri
• Arduino/ESP Projeleri: Yüksek güçlü mikrodenetleyici uygulamaları
• Yüksek Güçlü Sensör Sistemleri: Aktüatör içeren sensör ağları
• Taşınabilir Elektronik Aletler: El tipi elektronik cihazlar
• Mini Elektrikli Araçlar: Düşük güçlü elektrikli oyuncaklar
• DIY Elektronik Projeler: Yüksek akımlı hobi projeleri

Paket İçeriği

• 1S 10A BMS 18650 Lityum Pil Şarj Koruma Devresi
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

1S 10A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Yüksek akım kapasitesi nedeniyle bağlantıların kalitesi özellikle önemlidir.

1S BMS ile Yüksek Güçlü Batarya Uygulamaları

1S 10A BMS Pil Koruma Devresi kullanarak tek hücreli yüksek güçlü lityum pil uygulamaları oluşturmak, birçok elektronik projeniz için ideal bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle yüksek deşarj akımı kapasitesine sahip uygun bir lityum pil seçin. Yüksek güçlü uygulamalar için yüksek kapasiteli 18650 veya 21700 piller, ya da yüksek akım kapasiteli LiPo piller tercih edilebilir. Pillerinizin en az 10A sürekli deşarj akımını desteklediğinden emin olun.

BMS'in B- terminalini pilin negatif ucuna, B+ terminalini ise pilin pozitif ucuna bağlayın. Tek hücre yapılandırmasında bağlantılar çoklu hücrelere göre daha basittir, ancak yüksek akım nedeniyle kaliteli kablolar kullanmak önemlidir.

P- ve P+ terminalleri, yükün (LED, motor, amplifikatör vb.) bağlanacağı uçlardır. Bu terminaller, BMS'in koruma özellikleri aracılığıyla kontrol edilen güç çıkışını sağlar. Yüksek akım uygulamalarında bu bağlantılar için kalın kablo kullanımı şarttır.

Tüm bağlantıları hassasiyetle lehimledikten sonra, kısa devre risklerini önlemek için açık bağlantıları kaliteli yalıtım bandı veya ısı ile daralan tüp ile izole edin. Yüksek akım uygulamalarında bağlantıların ısınmasını önlemek için uygun havalandırma sağlayın.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pillerin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 1S 10A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, pilin voltajı 4.25V'u aştığında şarj akımını keser. Bu, pilin şişmesini ve potansiyel yangın riskini önler. Lityum piller için güvenli şarj voltajı genellikle 4.2V'dur.

Aşırı deşarj koruması, pilin voltajı 2.5V'un altına düştüğünde devreyi keserek pilin geri dönüşü olmayan hasardan korunmasını sağlar. Lityum piller aşırı deşarja karşı hassastır ve koruma olmadan kalıcı kapasite kaybı yaşayabilir.

Aşırı akım koruması, çekilen akım 10A'i aştığında devreyi açarak hem pili hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Tek hücreli yapıda dengeleme özelliğine ihtiyaç yoktur, bu nedenle 1S BMS'ler daha basit bir tasarıma sahiptir. Bununla birlikte, 10A gibi yüksek akım kapasiteli BMS'ler, daha kaliteli bileşenler ve daha düşük iç direnç değerleri ile üretilir.
