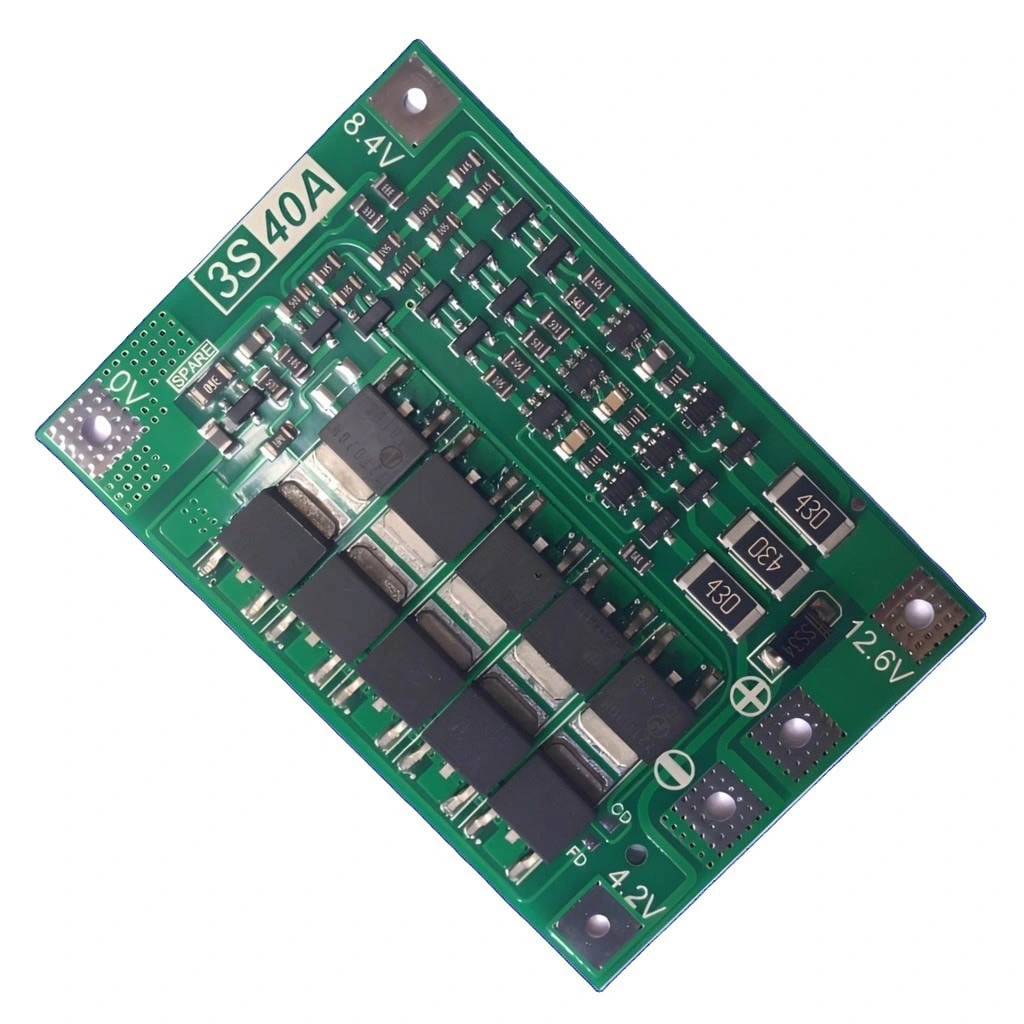

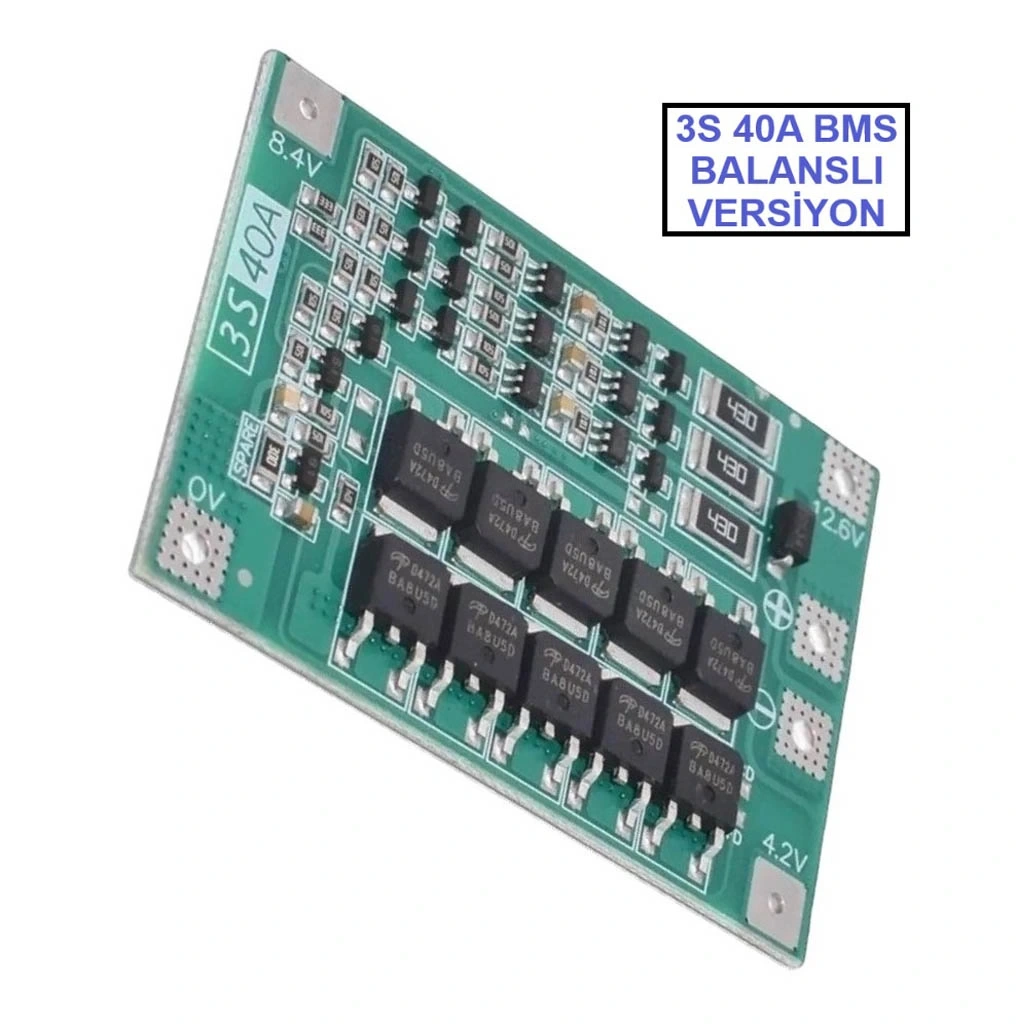

3S 40A BMS 12.6V 18650 Balanslı Pil Şarj Koruma Modülü

3S 40A BMS 12.6V 18650 Balanslı Pil Şarj Koruma Modülü

Lityum pil paketleriniz için güvenilir ve yüksek performanslı bir koruma çözümü arıyorsanız, 3S 40A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu güçlü koruma devresi, 3 hücreli (3S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 40A yüksek sürekli akım değeri ile güçlü elektronik projeler ve yüksek akım gerektiren uygulamalar için idealdir.

Hücre dengeleme (balans) özelliği ile pil paketindeki tüm hücrelerin dengeli şarj olmasını sağlayarak, maksimum performans ve uzun ömür sunar. Elektrikli bisikletlerden güneş enerjisi sistemlerine, yüksek güçlü LED aydınlatmalardan motorlu projelere kadar birçok uygulamada güvenle kullanılabilir.

3S 40A BMS'in Avantajları

3S 40A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Yüksek akım kapasitesi ve kapsamlı koruma özellikleri, hem performans hem de güvenlik açısından üstün bir çözüm sunar.

40A sürekli deşarj akımı, güçlü motorlar, yüksek watt LED sistemleri ve diğer yüksek güç gerektiren uygulamalar için yeterlidir. Kısa süreli olarak daha yüksek akım piklerine de dayanabilir.

Hücre dengeleme özelliği, pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Verimli tasarımı ve kaliteli bileşenleri sayesinde, minimum ısı üretimi ve düşük iç direnç ile maksimum güç aktarımı sağlar. Bu da daha uzun çalışma süreleri ve daha iyi performans anlamına gelir.

Teknik Özellikler

• Model: 3S 40A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 3S (3 hücre seri bağlantı)
• Çalışma Voltajı: 9V-12.6V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.5V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 40A
• Kısa Süreli Pik Akımı: 80A (≤ 10 saniye)
• Şarj Akımı: ≤ 15A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 30mA
• İç Direnç: < 5mΩ
• Statik Güç Tüketimi: < 35μA

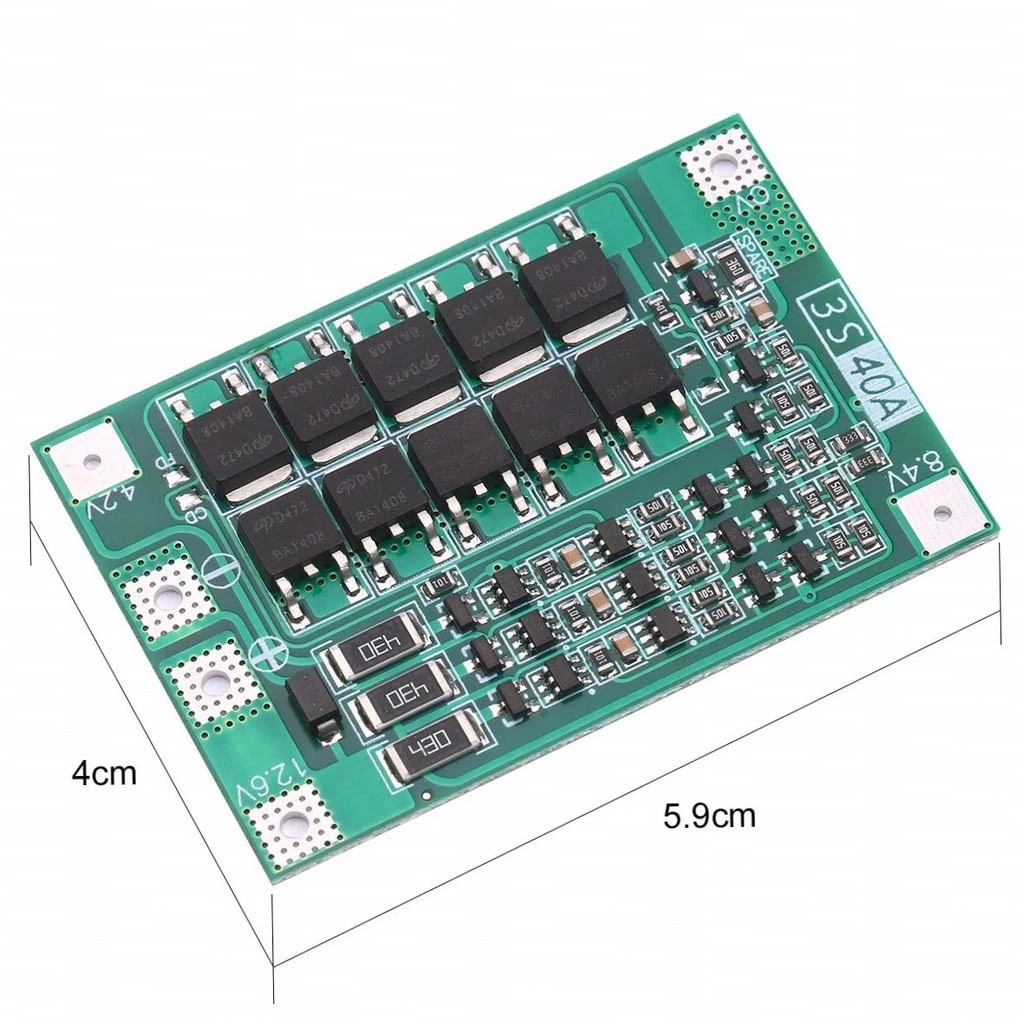

• Boyutlar: Yaklaşık 70mm x 50mm x 10mm
• Çalışma Sıcaklığı: -20°C ila +60°C

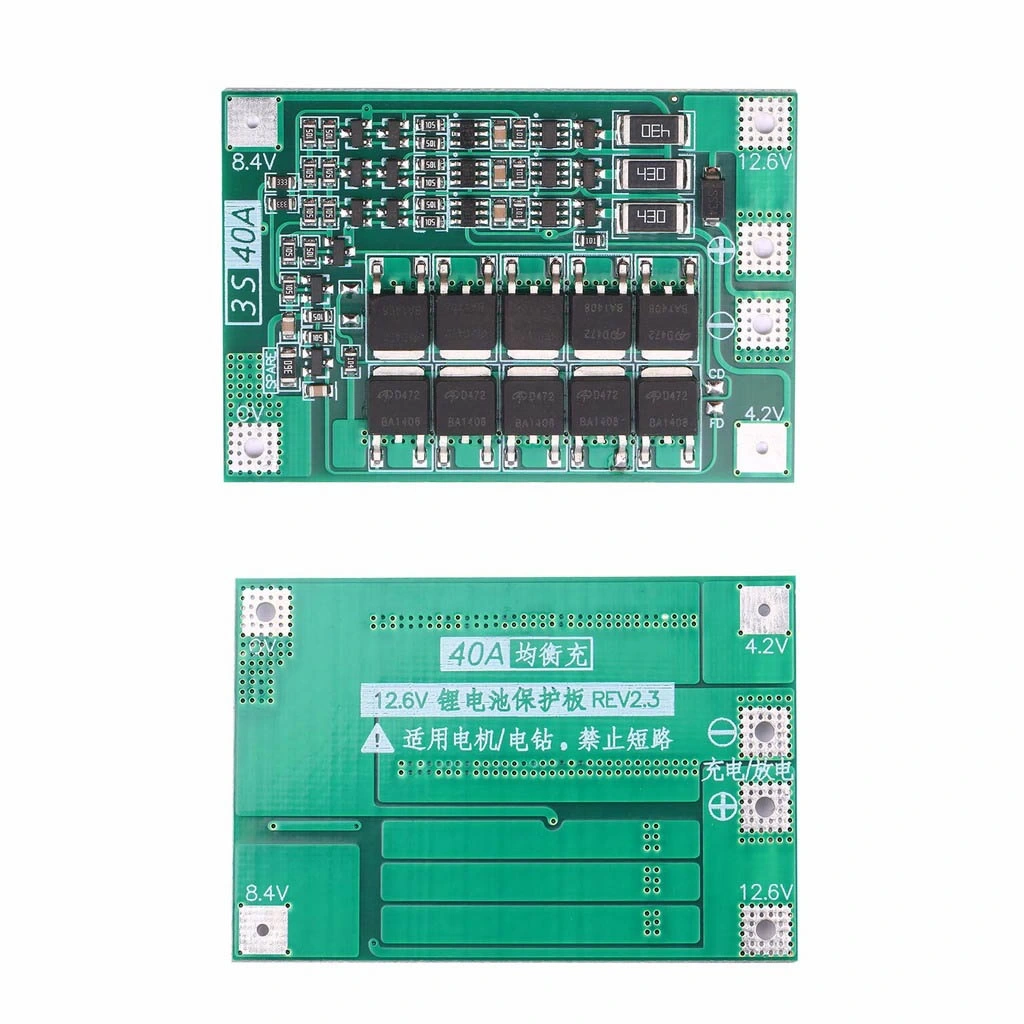

• Bağlantı: P-, B-, C1, C2, C3, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 25g

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 40A sürekli, 80A kısa süreli deşarj akımı desteği.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: Tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar.
• Düşük İç Direnç: 5mΩ altında iç direnç ile minimum güç kaybı.
• Yüksek Verimlilik: Minimum ısı üretimi ile maksimum güç aktarımı.
• Düşük Enerji Tüketimi: 35μA'den az beklemede güç tüketimi.
• Kolay Montaj: Standart PCB montaj delikleri ile güvenli sabitleme.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.

Fiyat-Performans Değerlendirmesi

3S 40A BMS, sunduğu yüksek akım kapasitesi, kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Benzer özelliklere sahip endüstriyel BMS sistemleriyle karşılaştırıldığında çok daha ekonomiktir.

Değerli lityum pil paketlerinizi korumak için yapılan bu yatırım, pillerin daha uzun ömürlü olmasını ve maksimum performansta çalışmasını sağlayarak uzun vadede önemli tasarruf sağlar.

40A gibi yüksek akım kapasitesi, birçok güçlü uygulama için yeterlidir ve daha yüksek fiyatlı alternatiflere ihtiyaç bırakmaz. Hücre dengeleme özelliği, pil paketi performansını optimize ederek ek değer katar.

İdeal Kullanım Alanları

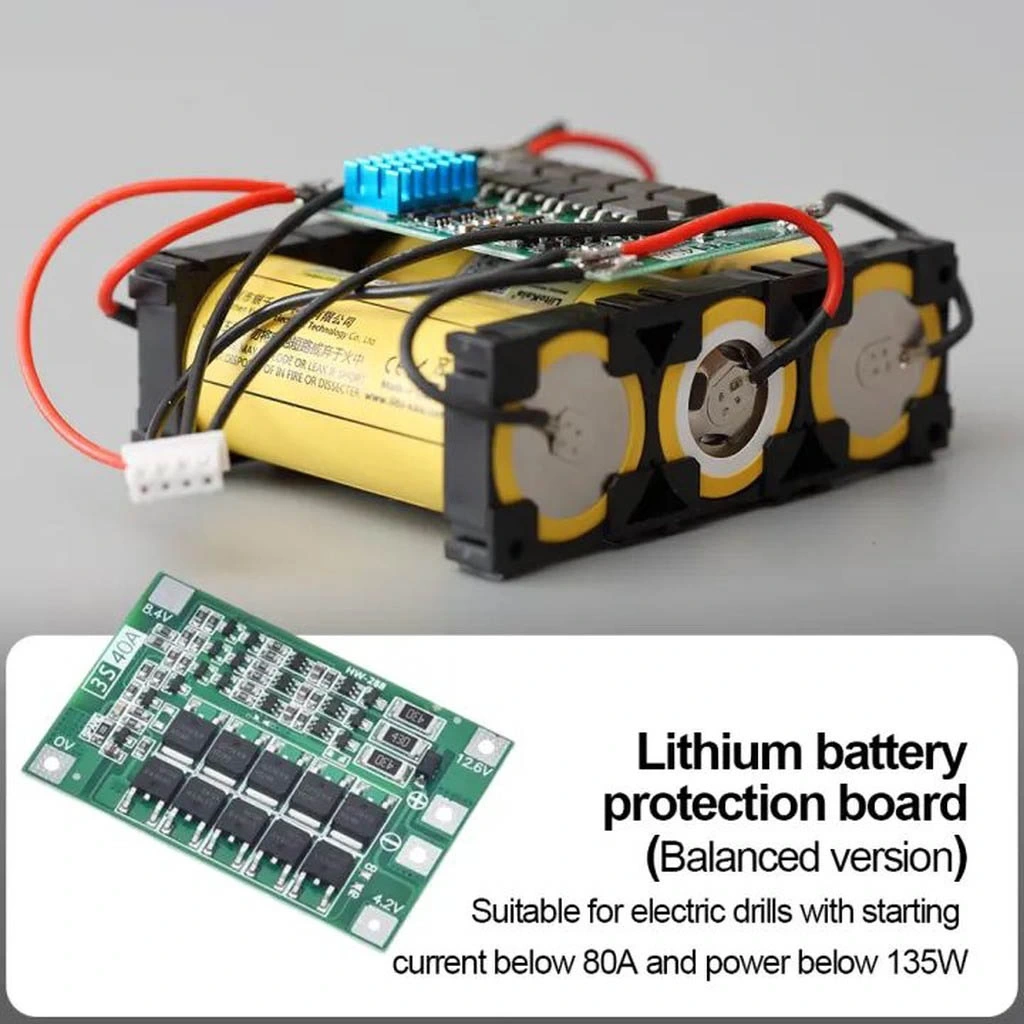

• Elektrikli Bisikletler: E-bike ve e-scooter sistemleri
• Yüksek Güçlü LED Sistemleri: Profesyonel aydınlatma projeleri
• Güneş Enerjisi Sistemleri: Off-grid enerji depolama
• Audio Sistemler: Yüksek güçlü amplifikatörler, bass sistemleri
• Elektrikli Araçlar: Go-kart, elektrikli kaykay, küçük araçlar
• RC ve Drone Projeleri: Yüksek performanslı model araçlar ve dronelar
• Robotik Projeler: Güçlü motorlu robot platformları
• Taşınabilir Güç İstasyonları: Yüksek kapasiteli güç bankaları
• Acil Durum Güç Sistemleri: Yedek güç üniteleri
• Endüstriyel Ekipmanlar: Taşınabilir elektrikli aletler

Paket İçeriği

• 3S 40A BMS 12.6V 18650 Balanslı Pil Şarj Koruma Modülü
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

3S 40A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Yüksek akım kapasitesi nedeniyle, bağlantıların kalitesi özellikle önemlidir.

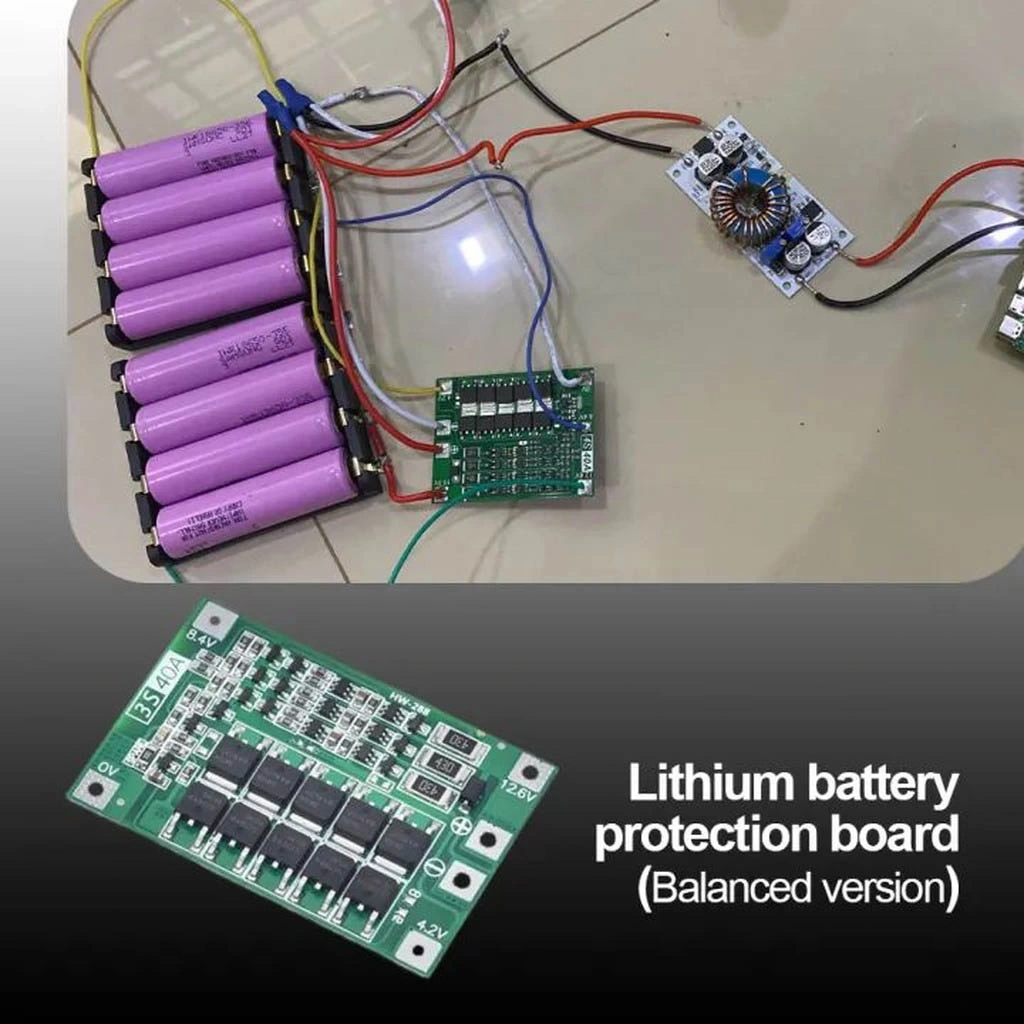

3S 40A BMS ile DIY Batarya Paketi Yapımı

3S 40A BMS kullanarak kendi yüksek güçlü lityum batarya paketinizi oluşturmak, çeşitli elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Aşağıda, bu süreci basitleştiren adımlar bulunmaktadır.

Öncelikle yüksek deşarj kapasiteli 18650 piller seçin. Yüksek akımlı uygulamalar için en az 10A deşarj kapasiteli, tercihen aynı marka ve modelde piller kullanın. Hücreler arasındaki voltaj ve kapasite farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

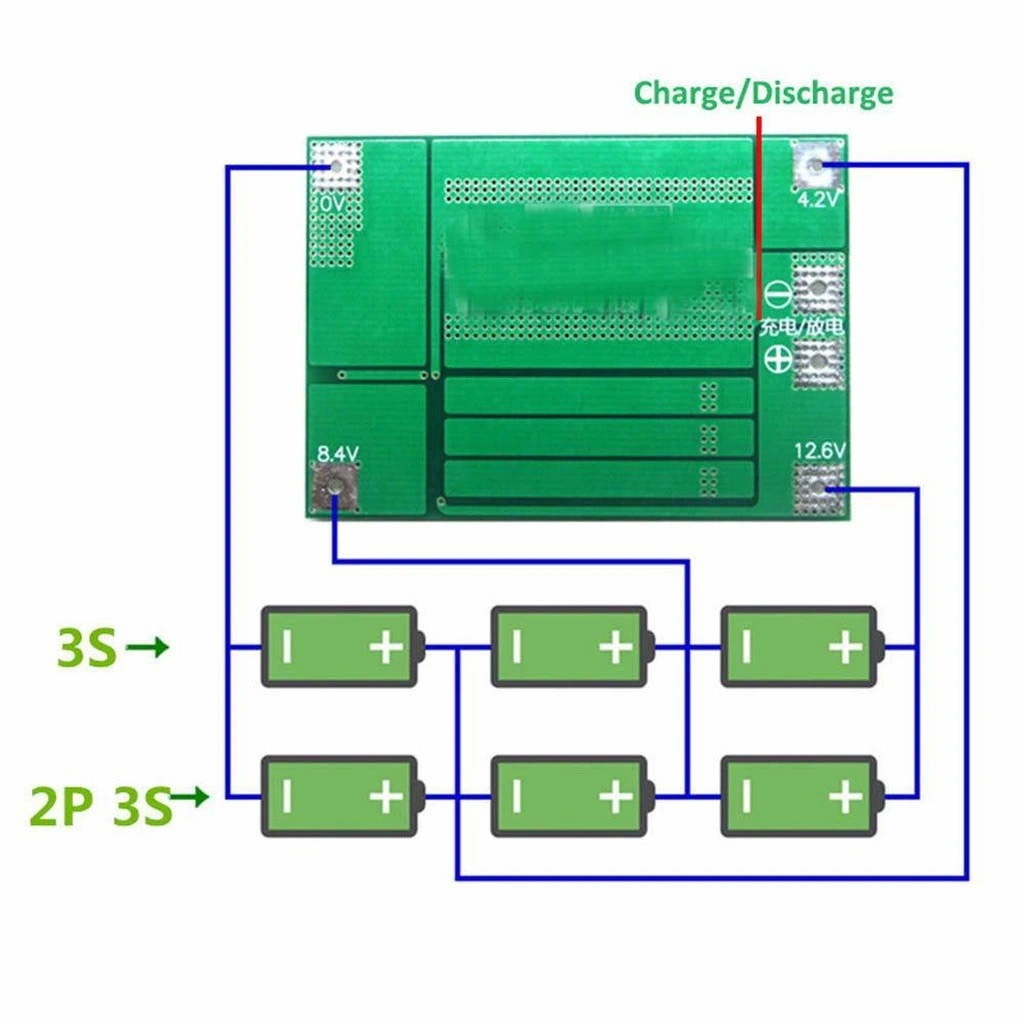

Pilleri 3S yapılandırmasında düzenleyin. Bu, 3 pil grubunun seri bağlanması anlamına gelir. 40A sürekli akım için her grup birden fazla paralel pil içermelidir (3S3P, 3S4P gibi). Yüksek kaliteli pil tutucular veya tercihen spot kaynak kullanarak pilleri birleştirin.

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C3'e bağlayın. C1 en düşük potansiyel, C3 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Yüksek akımlı bağlantılar için kalın kablo ve kaliteli konektörler kullanın. Tüm bağlantıların sağlamlığını kontrol edin ve açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 3S 40A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.5V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 40A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında tüm hücrelerin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücrelerden küçük bir akım (30mA) çekerek dengeleme işlemi yapar ve böylece pil paketinin tüm kapasitesini kullanabilmenizi sağlar.
