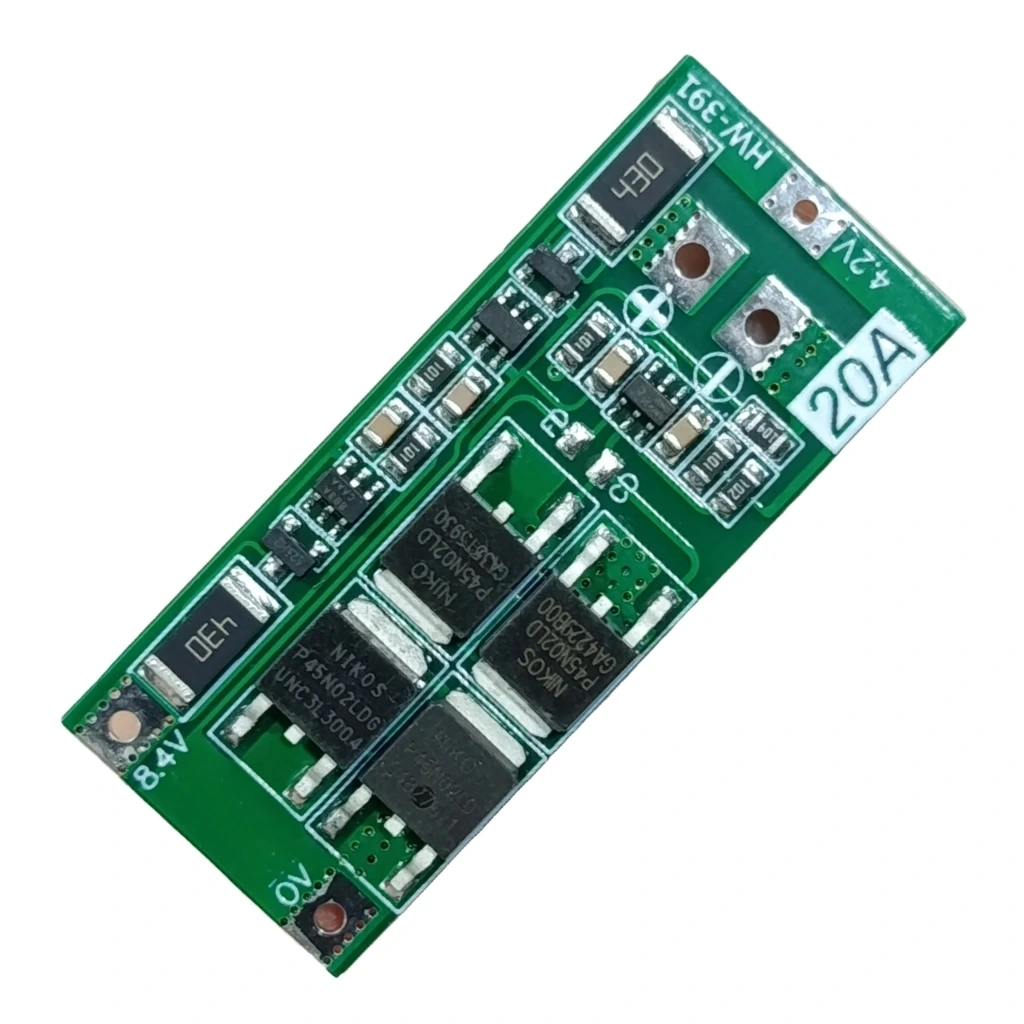

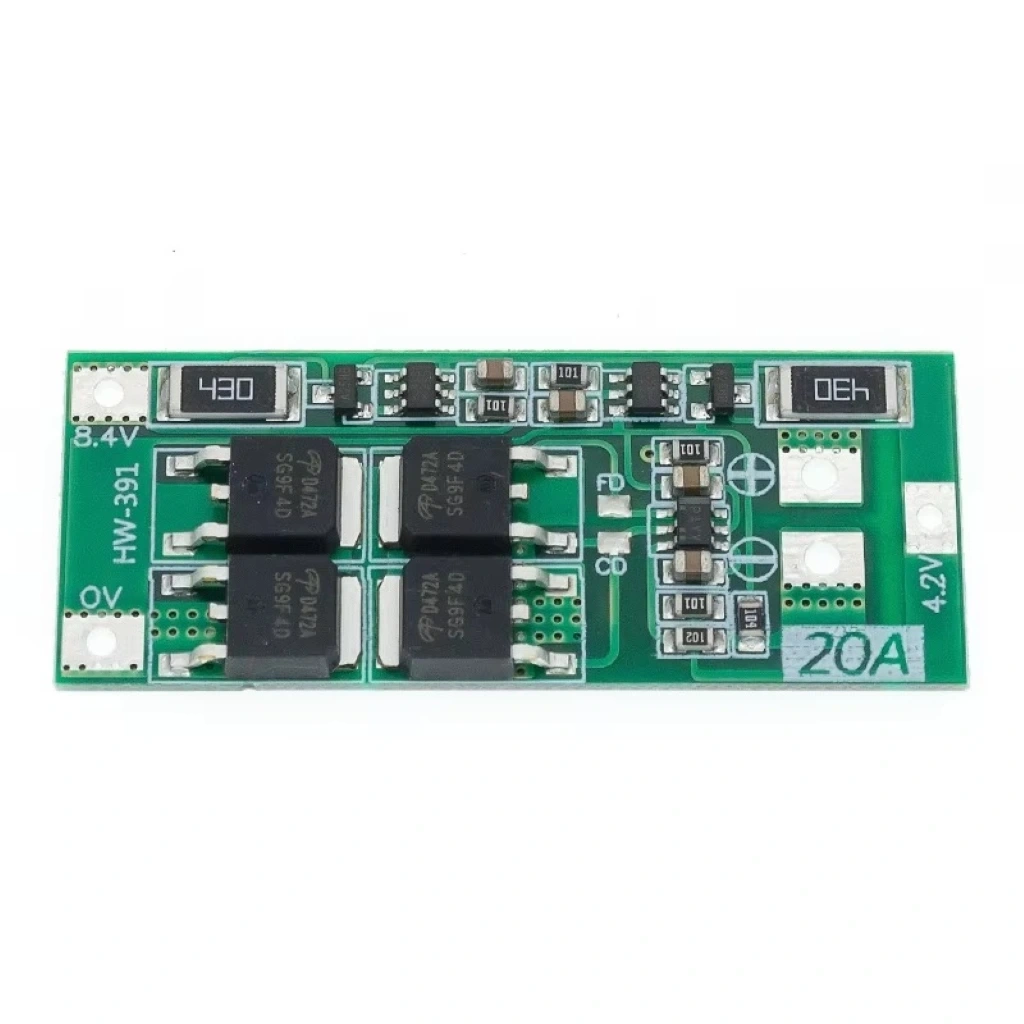

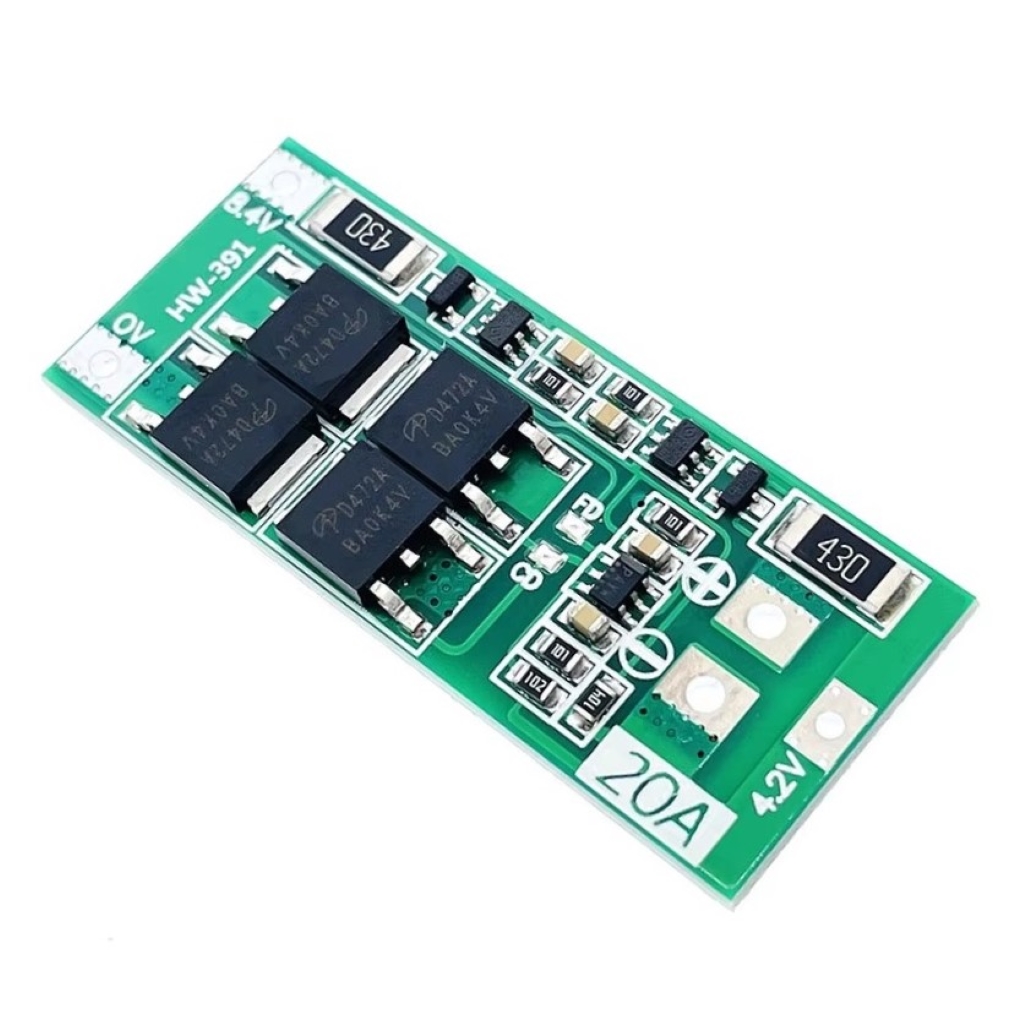

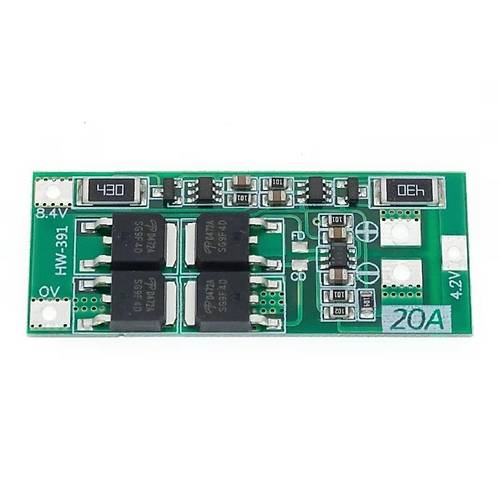

2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı
2S 20A BMS, 2 seri bağlı 18650 lityum pil hücrelerini korumak için tasarlanmış güvenilir bir batarya yönetim sistemidir. 8.4V nominal gerilimde çalışan bu devre, aşırı şarj, aşırı deşarj ve kısa devre koruması sağlar.
Balans özelliği sayesinde her hücrenin eşit şarj olmasını sağlayan bu BMS modülü, pil ömrünü uzatır ve güvenli kullanım sunar. Kompakt boyutları ile taşınabilir güç sistemlerinde idealdir.
20A sürekli deşarj akımı kapasitesi ile yüksek güç gerektiren uygulamalarda kullanılabilen bu koruma devresi, piller, aküler ve BMS kategorisinde öne çıkan ürünlerden biridir.
Teknik Özellikler
2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: 2S 20A BMS
- Hücre Sayısı: 2S (2 seri)
- Nominal Gerilim: 7.4V (3.7V x 2)
- Maksimum Şarj Gerilimi: 8.4V
- Sürekli Deşarj Akımı: 20A
- Anlık Deşarj Akımı: 40A (3 saniye)
- Şarj Akımı: 10A
- Aşırı Şarj Koruması: 4.25V ± 0.05V
- Aşırı Deşarj Koruması: 2.5V ± 0.05V
- Aşırı Akım Koruması: 25A ± 3A
- Kısa Devre Koruması: Var

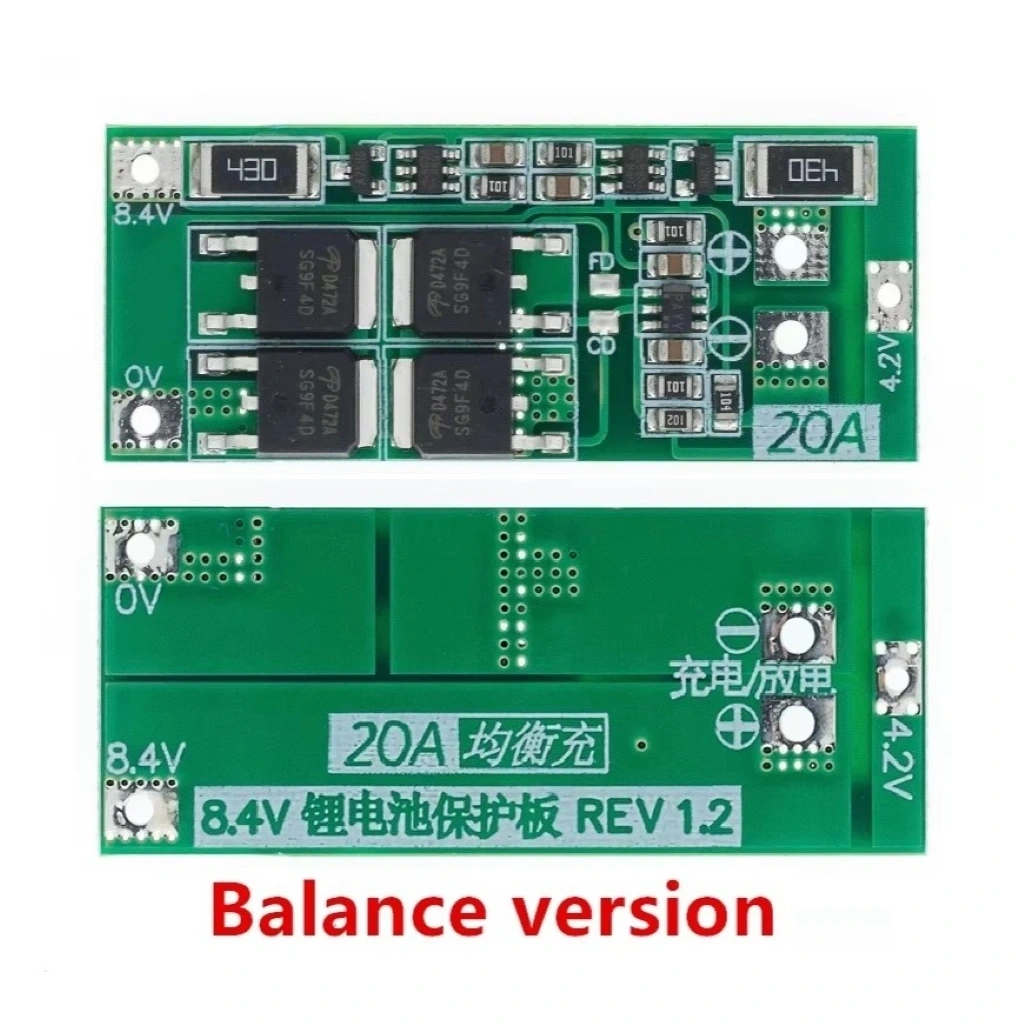

- Balans Fonksiyonu: Var
- Balans Akımı: 60mA
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Boyutlar: 43mm x 16mm x 3.4mm
- Ağırlık: 3g
- Bağlantı Tipi: Lehimlenebilir pedler
- Uyumlu Pil Tipi: Li-ion, Li-Po
- Standby Akımı: <30μA
Kullanım Alanları
2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Taşınabilir Güç Sistemleri
- Powerbank yapımı
- Taşınabilir hoparlör sistemleri
- LED aydınlatma sistemleri
- Kamp ve outdoor ekipmanları
- Acil durum güç kaynakları
Hobi Elektronik Projeleri
- RC araç ve drone bataryaları
- Robot projeleri
- Arduino ve Raspberry Pi güç sistemleri
- DIY elektronik projeler
- Kablosuz sensör ağları
Endüstriyel Uygulamalar
- Medikal cihaz bataryaları
- El tipi test ekipmanları
- Kablosuz haberleşme cihazları
- IoT cihaz güç sistemleri
- Güvenlik sistemleri yedek güç
Avantajlar ve Özellikler
2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı'nın sağladığı avantajlar ve çözümler.
- Çoklu Koruma: Aşırı şarj, deşarj, akım ve kısa devre koruması
- Hücre Balansı: Her pilin eşit şarj olmasını sağlar
- Yüksek Akım Kapasitesi: 20A sürekli deşarj imkanı
- Kompakt Tasarım: Küçük boyutları ile alan tasarrufu
- Düşük Güç Tüketimi: 30μA altında standby akımı
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma
- Kolay Montaj: Lehimlenebilir bağlantı pedleri
- Uzun Pil Ömrü: Koruma özellikleri ile pil ömrünü uzatır
- Güvenilir Performans: Hassas gerilim algılama
- Evrensel Uyumluluk: Li-ion ve Li-Po piller ile uyumlu
Bağlantı ve Kurulum
2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı'nın doğru bağlantısı ve kurulumu hakkında bilgiler.
İpucu: BMS bağlantısında önce B- sonra B1 ve B+ sırasını takip edin. Yanlış bağlantı BMS'i kalıcı olarak zarar verebilir.
Bağlantı için gerekli malzemeler ve dikkat edilmesi gerekenler:
- Kaliteli lehim teli ve havya
- Uygun kesitte bağlantı kabloları
- 18650 pil tutucu veya spot kaynak
- Multimetre ile gerilim kontrolü
- İzolasyon bandı veya heat shrink
- Sigorta (opsiyonel güvenlik için)

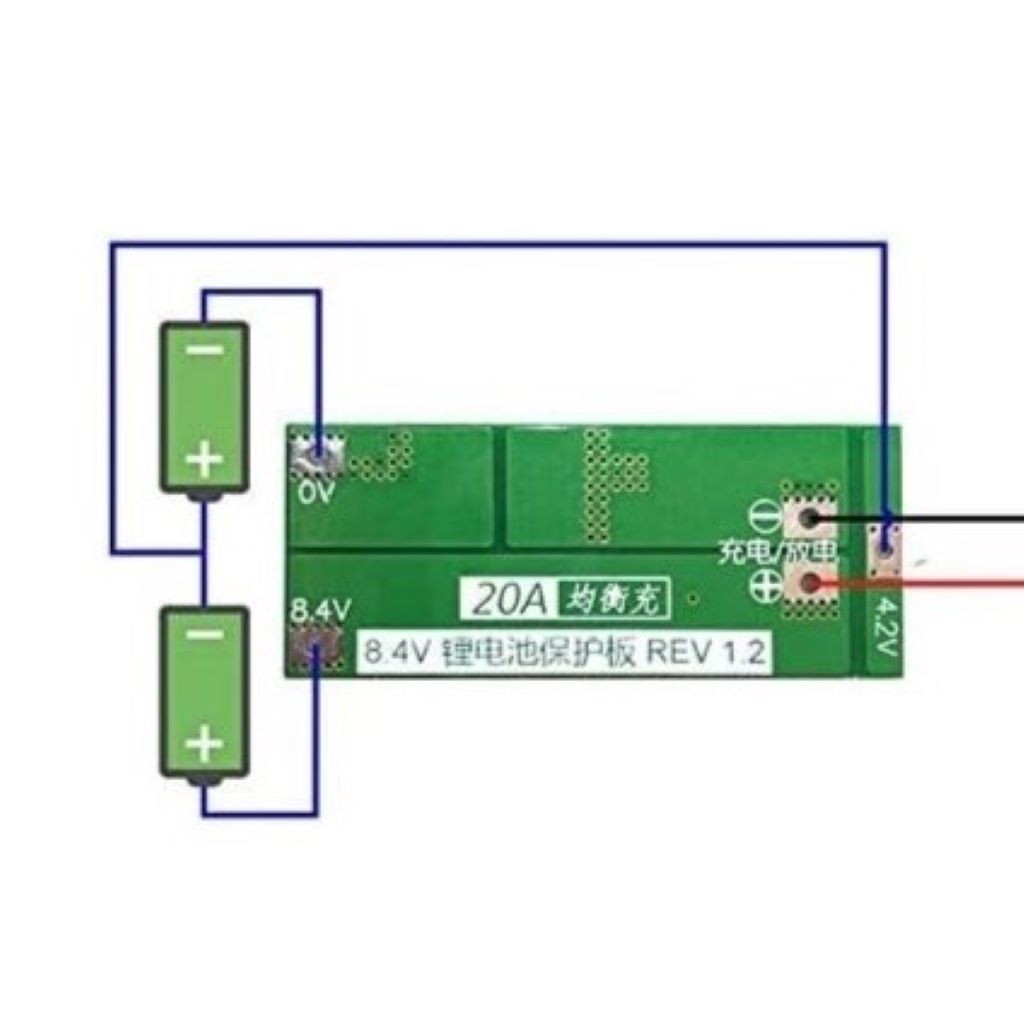

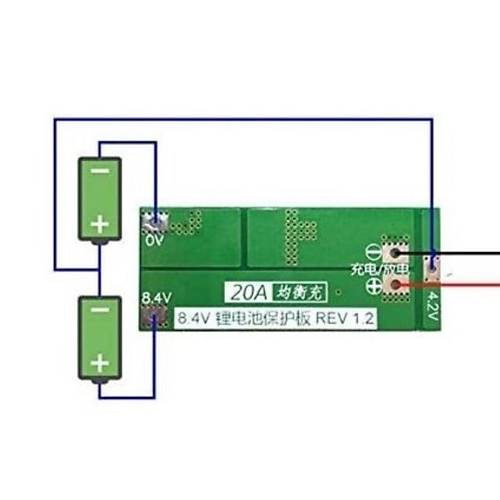

BMS pin açıklamaları ve bağlantı noktaları:
- B+: Batarya pozitif terminali (8.4V)
- B1: İlk ve ikinci hücre arası bağlantı noktası
- B-: Batarya negatif terminali
- P+: Yük/Şarj pozitif çıkışı
- P-: Yük/Şarj negatif çıkışı
Sorun Giderme ve İpuçları
2S 20A BMS 8.4V 18650 Lityum Pil Şarj Koruma Devresi Balanslı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- BMS Çıkış Vermiyor: Pil gerilimlerini kontrol edin, 2.5V altındaysa şarj edin
- Şarj Olmuyor: Şarj geriliminin 8.4V olduğundan emin olun
- Dengesiz Şarj: Balans fonksiyonunun aktif olduğunu kontrol edin
- Aşırı Isınma: Akım limitlerini aşmadığınızdan emin olun
- Kısa Ömür: Pil kalitesini ve BMS bağlantılarını kontrol edin
Verimli Kullanım İpuçları
- Pilleri kullanmadan önce voltaj eşitleme yapın
- Maksimum akım değerlerinin %80'ini aşmayın
- Düzenli olarak pil gerilimlerini kontrol edin
- Uzun süreli depolamada %50-60 şarj seviyesinde tutun
- Aşırı sıcak ve soğuk ortamlardan kaçının
- Kaliteli 18650 piller kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç sistemleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2S BMS ne anlama gelir?
2S, 2 adet seri bağlı pil hücresini ifade eder. Her hücre 3.7V nominal gerilime sahiptir.
BMS olmadan lityum pil kullanılabilir mi?
Güvenlik açısından kesinlikle önerilmez. BMS olmadan aşırı şarj veya deşarj pil hasarına neden olabilir.
Balans fonksiyonu neden önemlidir?
Seri bağlı pillerin eşit şarj olmasını sağlar, pil ömrünü uzatır ve güvenliği artırır.
20A akım yeterli mi?
Çoğu taşınabilir uygulama için yeterlidir. Yüksek güç gerektiren projeler için daha yüksek akımlı BMS tercih edilebilir.
Hangi tip piller ile kullanılabilir?
18650, 21700 gibi Li-ion ve Li-Po piller ile uyumludur. Gerilim aralığı uygun olmalıdır.
BMS arızası nasıl anlaşılır?
Çıkış vermeme, sürekli kesme, dengesiz şarj veya aşırı ısınma BMS arızası belirtileridir.
Şarj cihazı seçiminde nelere dikkat edilmeli?
8.4V sabit gerilim, maksimum 10A akım kapasiteli CC/CV şarj cihazı kullanılmalıdır.
BMS ömrü ne kadardır?
Doğru kullanımda 5-10 yıl sorunsuz çalışabilir. Aşırı akım ve sıcaklık ömrü kısaltır.
