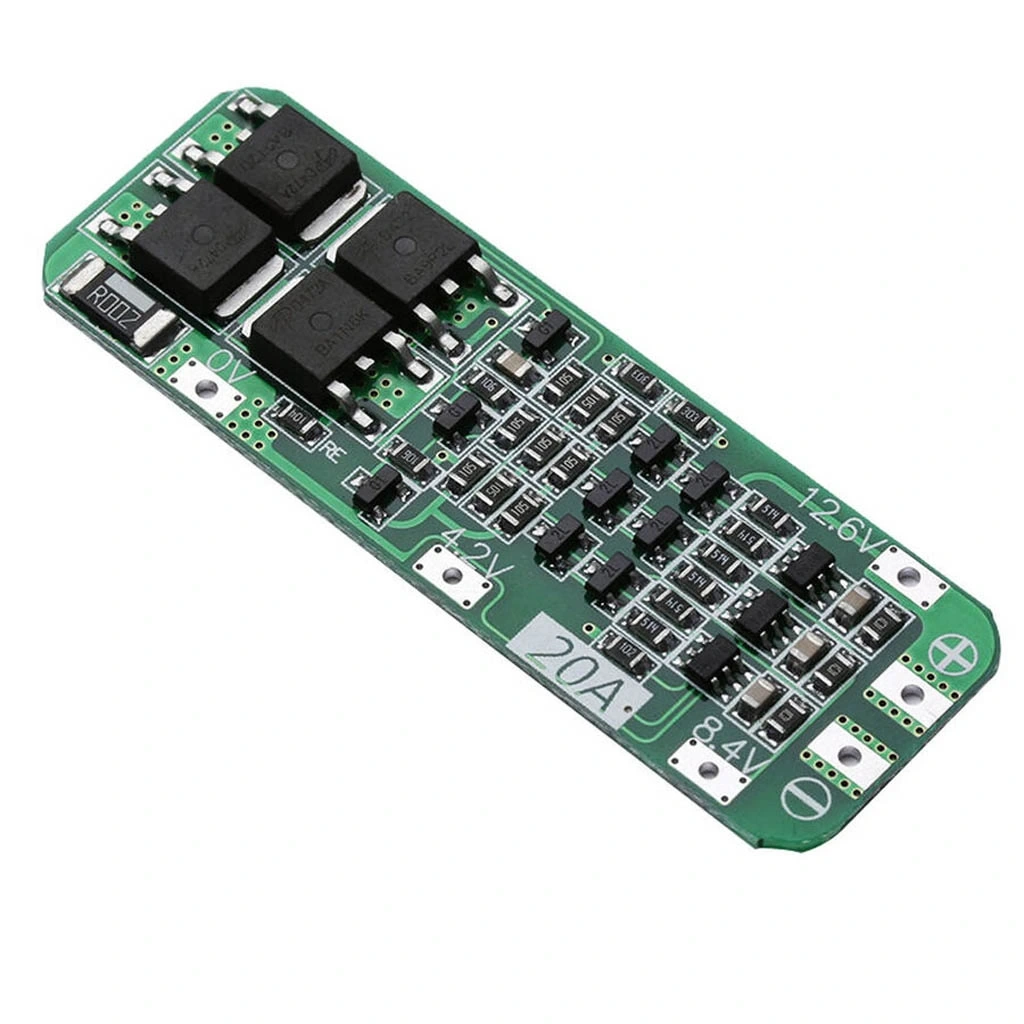

3S 20A BMS LiPo Pil Balans Devresi Modülü

3S 20A BMS Lipo Pil Balans Devresi Modülü

Lityum pil paketleriniz için güvenilir ve yüksek performanslı bir koruma çözümü arıyorsanız, 3S 20A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu profesyonel pil yönetim sistemi, 3S (11.1V) lityum pil gruplarınızı aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi tehlikeli durumlardan korur.

20A sürekli deşarj akımı kapasitesi ile güçlü projeleriniz, drone'lar, RC modeller ve yüksek güçlü elektronik sistemleriniz için ideal koruma sunar. Entegre hücre dengeleme özelliği, pil grubunuzdaki tüm hücrelerin eşit şekilde şarj olmasını sağlayarak pil ömrünü uzatır.

Kompakt boyutu ve kolay entegre edilebilen tasarımı sayesinde DIY batarya paketleri, robotik projeler, LED aydınlatma sistemleri, drone'lar, güneş enerjisi sistemleri ve daha birçok uygulama için mükemmel bir çözümdür.

3S 20A BMS'in Avantajları

3S 20A BMS Balans Devresi, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. En belirgin faydası, 3 seri bağlı lityum hücre için kapsamlı koruma sağlayarak, değerli pil yatırımınızı güvence altına almasıdır.

20A sürekli deşarj akımı kapasitesi, çoğu hobi ve elektronik projenin gerektirdiği güç ihtiyacını karşılar. Bu sayede drone'lar, RC araçlar veya yüksek güçlü LED sistemleri için yeterli güç sağlanır.

Entegre hücre dengeleme teknolojisi, pil paketi içindeki tüm hücrelerin eşit şekilde şarj olmasını sağlayarak, kapasite kaybını ve erken hücre bozulmalarını önler. Bu özellik, lityum pil paketinizin ömrünü önemli ölçüde uzatır.

Kompakt ve dayanıklı PCB tasarımı, minimum alan kaplayarak çeşitli projelere kolay entegrasyonu mümkün kılar. Ayrıca üst düzey güvenlik özellikleri ile hem pilleri hem de bağlı cihazları korur.

Teknik Özellikler

• BMS Tipi: 3S (3 Seri Hücre) Lityum Pil Koruma
• Çalışma Voltajı: 11.1V nominal (12.6V tam şarj)
• Sürekli Deşarj Akımı: 20A
• Anlık Pik Akımı: 40A (≤ 30 saniye)
• Şarj Kesme Voltajı: 4.25V±0.05V (her hücre için)
• Deşarj Kesme Voltajı: 2.5V±0.05V (her hücre için)
• Şarj Akımı: ≤ 10A
• Dengeleme Akımı: 60mA±10mA
• Dengeleme Aktivasyon Voltajı: 4.2V±0.05V
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Sıcaklık Koruması: Yok (standart versiyon)
• İç Direnç: < 15mΩ
• Statik Güç Tüketimi: < 20μA
• Boyutlar: Yaklaşık 55mm x 35mm x 4mm
• PCB Malzemesi: FR4 çift katmanlı PCB

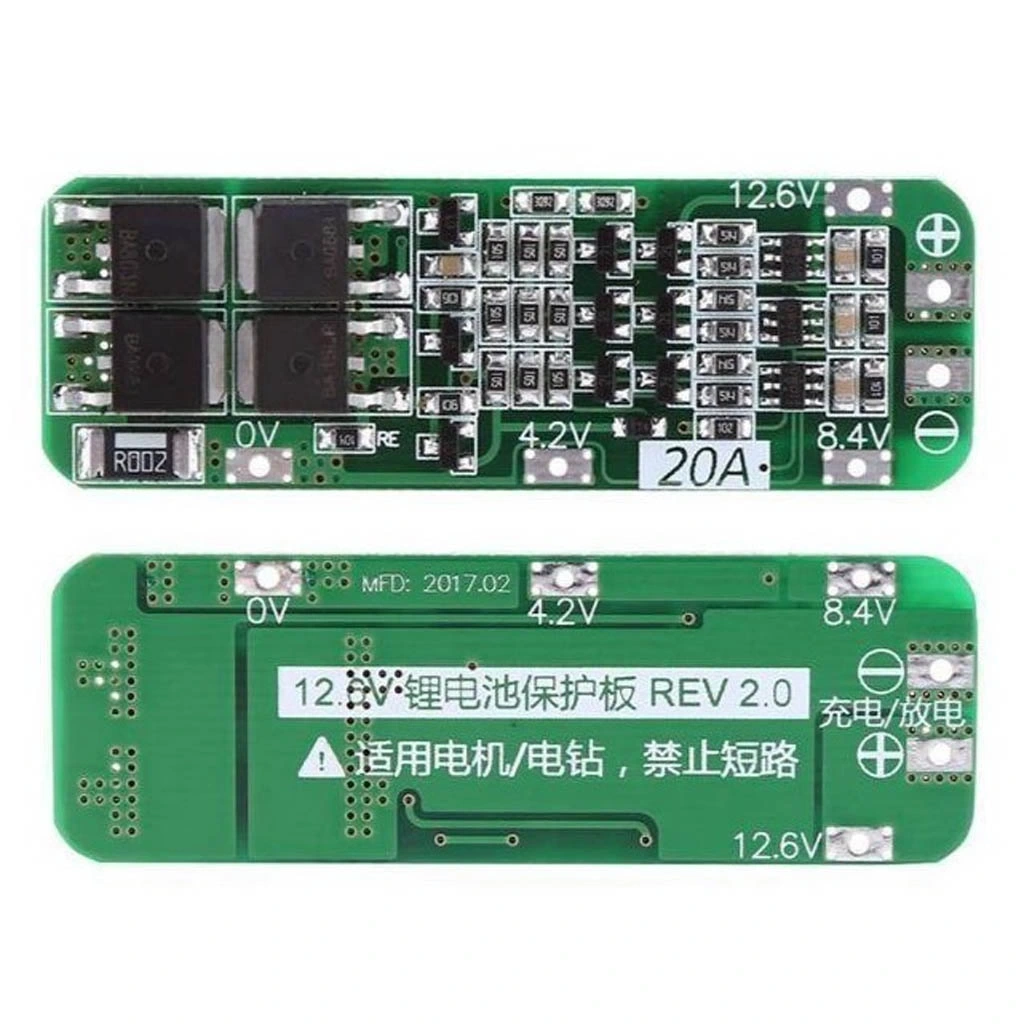

• Bağlantı Yapısı: B-, P-, C3, C2, C1, B+
• Çalışma Sıcaklığı: -20°C ila +60°C

Kullanım Avantajları

• Yüksek Akım Kapasitesi: 20A sürekli deşarj akımı ile güçlü uygulamalara uygun.
• Entegre Hücre Dengeleme: Pil ömrünü uzatan aktif dengeleme sistemi.
• Çoklu Koruma: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.
• Kolay Entegrasyon: Kompakt boyut ve standart bağlantılar.
• Düşük Güç Tüketimi: 20μA'den az beklemede güç tüketimi.
• Düşük İç Direnç: Yüksek verimlilik ve düşük ısınma.
• Güvenilir Performans: Kaliteli bileşenlerle profesyonel tasarım.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda çalışabilme kapasitesi.
• Ekonomik Fiyat: Yüksek performansa sahip uygun maliyetli çözüm.

Fiyat-Performans Değerlendirmesi

3S 20A BMS, sunduğu yüksek akım kapasitesi ve kapsamlı koruma özellikleri ile mükemmel bir fiyat-performans dengesi sunar. Piyasadaki benzer ürünlerle karşılaştırıldığında, bu BMS modeli rekabetçi fiyatıyla öne çıkarken profesyonel özellikleri standart olarak sunar.

Entegre hücre dengeleme özelliği, normalde daha pahalı modellerde bulunan bir özelliktir ve pil ömrünü önemli ölçüde uzatır. Bu sayede uzun vadede pil değişimi maliyetlerinden tasarruf sağlar.

20A sürekli deşarj akımı, birçok hobi ve elektronik proje için fazlasıyla yeterlidir. Daha yüksek akım kapasiteli BMS'ler çok daha yüksek fiyatlara satılırken, çoğu drone, RC model ve LED projesi için bu model ideal bir seçimdir.

İdeal Kullanım Alanları

• Drone Projeleri: Çoğu drone 3S (11.1V) lityum batarya kullanır
• RC Araçlar ve Tekneler: Uzaktan kumandalı modeller
• DIY Batarya Paketleri: 11.1V (3S) özel batarya çözümleri
• Robotik Projeler: Motorlu robotik sistemler
• LED Aydınlatma Sistemleri: Yüksek güçlü LED projeleri
• Arduino/Raspberry Pi Projeleri: 11.1V güç gerektiren projeler
• Taşınabilir Ses Sistemleri: Amplifikatörler ve hoparlörler
• Taşınabilir Güç İstasyonları: Yüksek kapasiteli güç bankaları
• Güneş Enerjisi Sistemleri: Küçük ölçekli depolama çözümleri
• Mobil Elektronik Cihazlar: 11.1V ile çalışan taşınabilir cihazlar

Paket İçeriği

• 1 x 3S 20A BMS Lipo Pil Balans Devresi Modülü
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

3S 20A BMS'in doğru montajı ve bağlantısı, güvenli ve verimli çalışması için kritik öneme sahiptir. Aşağıdaki ipuçları, BMS'inizden en iyi performansı almanızı sağlayacaktır.

3S Pil Paketi Yapılandırması

3S BMS kullanarak 18650 veya lipo pillerden oluşan bir batarya paketi oluşturmak, birçok elektronik projesi için ideal bir güç çözümü sağlar. 3S yapılandırması, 11.1V nominal voltaj sunar ve bu voltaj seviyesi drone'lar, RC modeller ve pek çok elektronik sistem için uygundur.

3S1P (3 Seri 1 Paralel): Bu en temel yapılandırmadır. 3 adet lityum pil seri bağlanarak 11.1V nominal voltaj elde edilir. Kapasite tek bir pilin kapasitesi kadardır (genellikle 2000-5000mAh). Bu yapılandırma kompakt uygulamalar için idealdir.

3S2P (3 Seri 2 Paralel): Bu yapılandırmada, her biri 3 pilden oluşan iki seri grup paralel bağlanır. Sonuçta yine 11.1V elde edilirken, kapasite iki katına çıkar. Daha uzun çalışma süresi gerektiren projeler için idealdir.

Diğer 3S yapılandırmaları: Daha yüksek kapasiteli pil paketleri için, paralel grup sayısı artırılabilir. Önemli olan, BMS'in 20A akım kapasitesini aşmamaktır. Yüksek akım gerektiren uygulamalar için, daha yüksek akım kapasiteli bir BMS tercih edilmelidir.

Her yapılandırmada, BMS'in dengeleme kablolarının doğru bağlanması kritik öneme sahiptir. C1, C2 ve C3 bağlantıları, her bir hücre grubunun pozitif terminaline bağlanmalıdır.

BMS'in Çalışma Prensibi ve Özellikleri

3S 20A BMS, lityum pillerin güvenli ve verimli çalışması için birçok koruma ve yönetim fonksiyonu sağlar. Bu özelliklerin nasıl çalıştığını anlamak, batarya sisteminizin optimum performansı için önemlidir.

Aşırı Şarj Koruması: BMS, her bir hücrenin voltajını izler ve herhangi bir hücre 4.25V'u aştığında şarj akımını keser. Bu, pillerin aşırı şarj nedeniyle hasar görmesini önler. Şarj kesildiğinde, pil voltajı güvenli seviyeye düştüğünde otomatik olarak normale döner.

Aşırı Deşarj Koruması: Herhangi bir hücrenin voltajı 2.5V'un altına düştüğünde, BMS deşarj akımını keserek pillerin zarar görmesini engeller. Aşırı deşarj, lityum pillerde kalıcı kapasite kaybına neden olabilir. Bu koruma, pil ömrünü önemli ölçüde uzatır.

Hücre Dengeleme: Bu BMS'in en önemli özelliklerinden biri, aktif hücre dengelemesidir. Şarj sırasında, daha yüksek voltaja sahip hücrelerden akım çekerek 4.2V'u aşan hücreleri dengeler. Bu, tüm hücrelerin eşit şarj seviyesine ulaşmasını sağlayarak, pil paketinin toplam kapasitesini maksimize eder.

Aşırı Akım ve Kısa Devre Koruması: BMS, akım 20A'yı aştığında veya kısa devre durumunda anında devre kesici görevi görür. Bu özellik, hem pil paketini hem de bağlı cihazları korur. Koruma devreye girdiğinde, yük kaldırıldıktan sonra sistem otomatik olarak normale döner.
