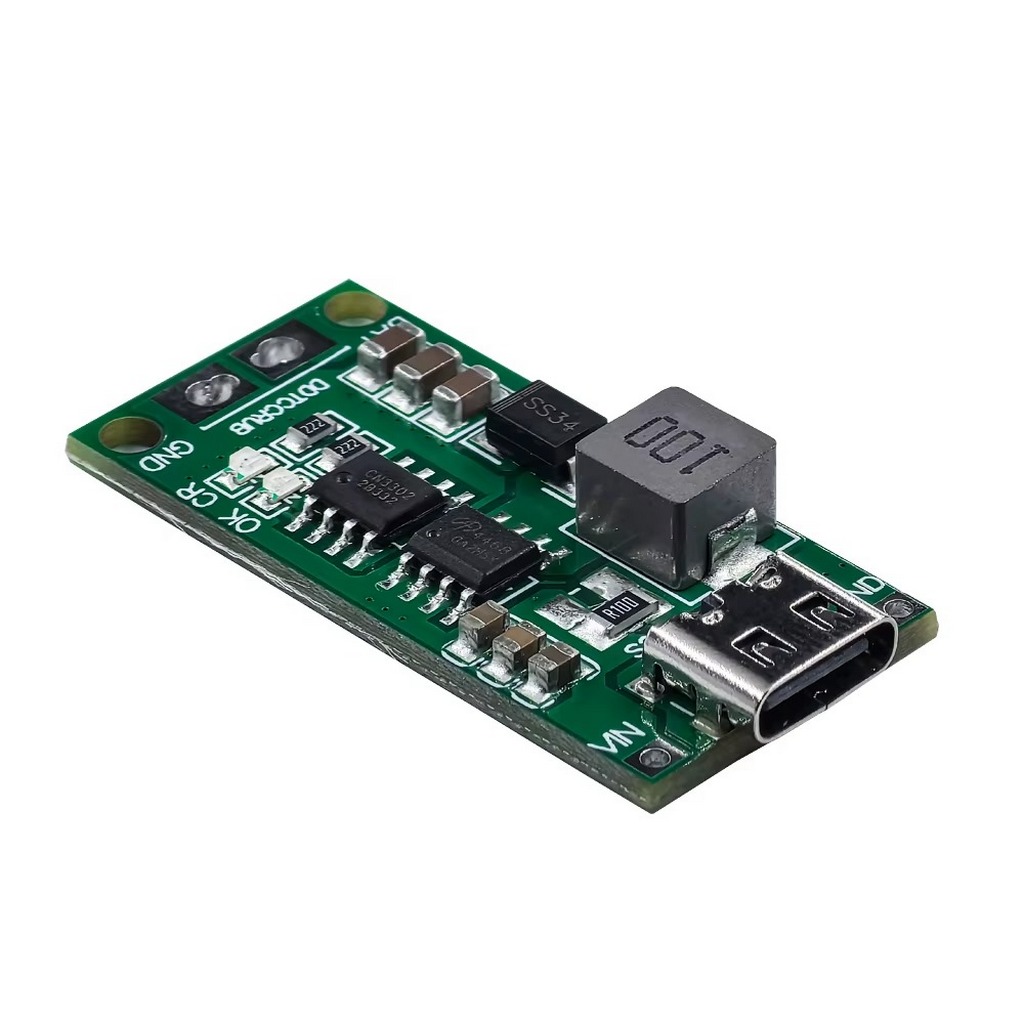

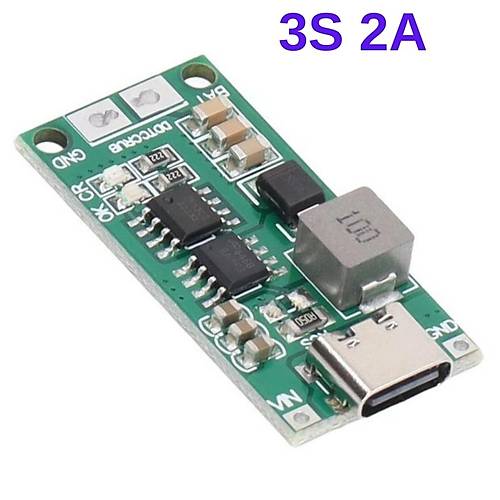

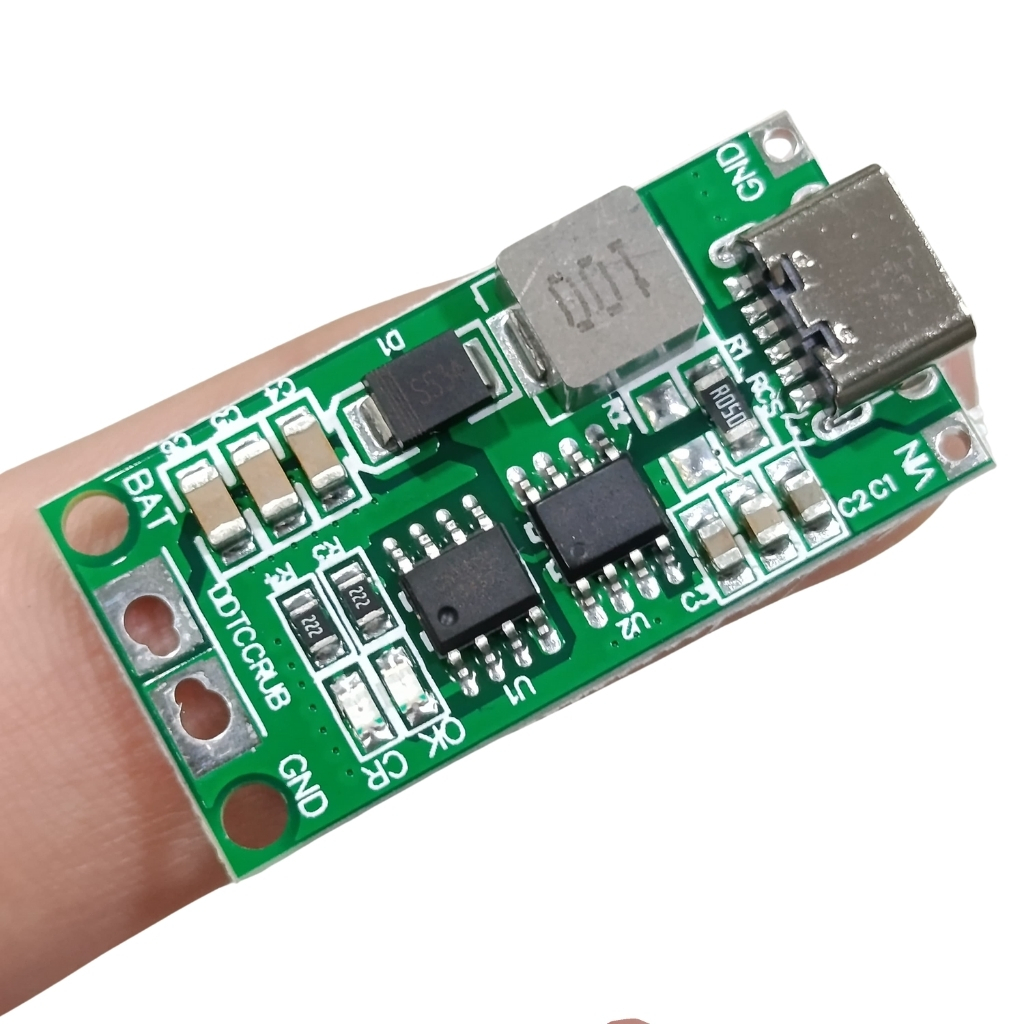

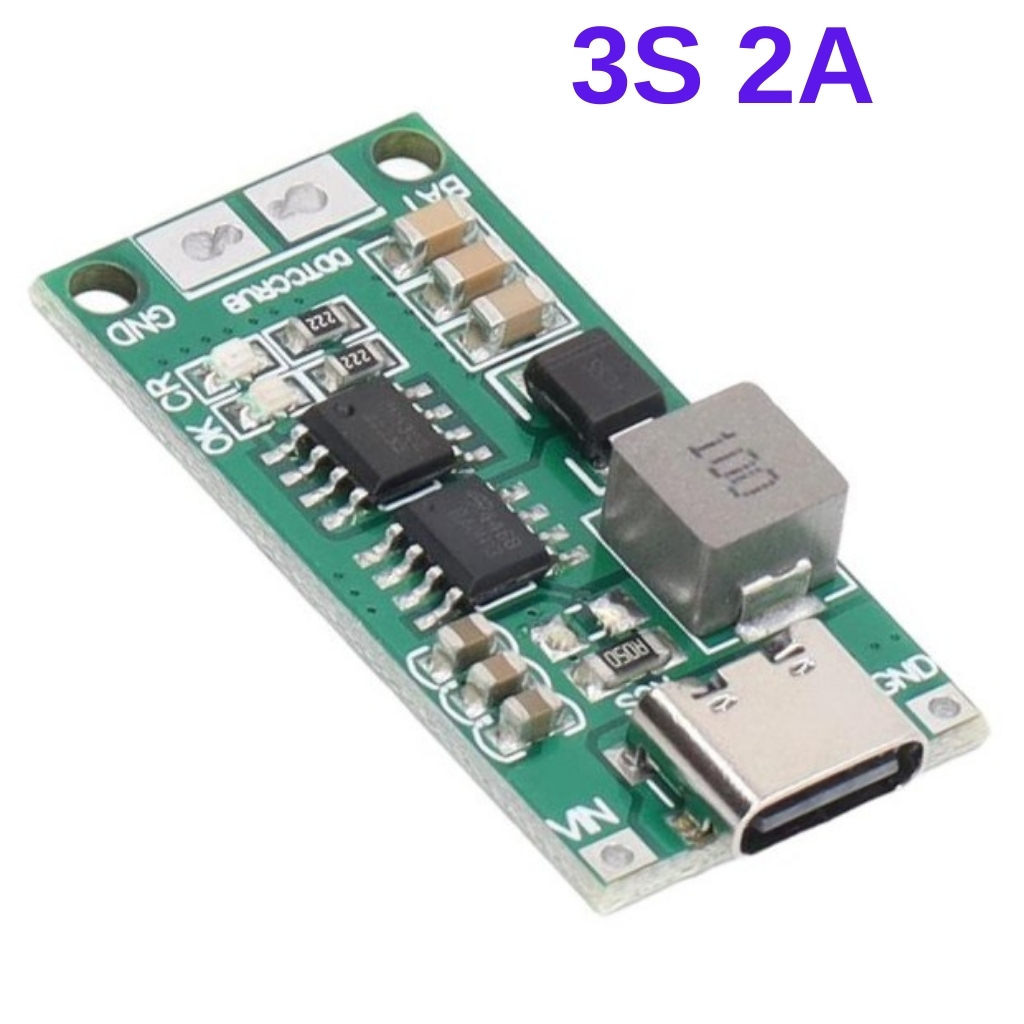

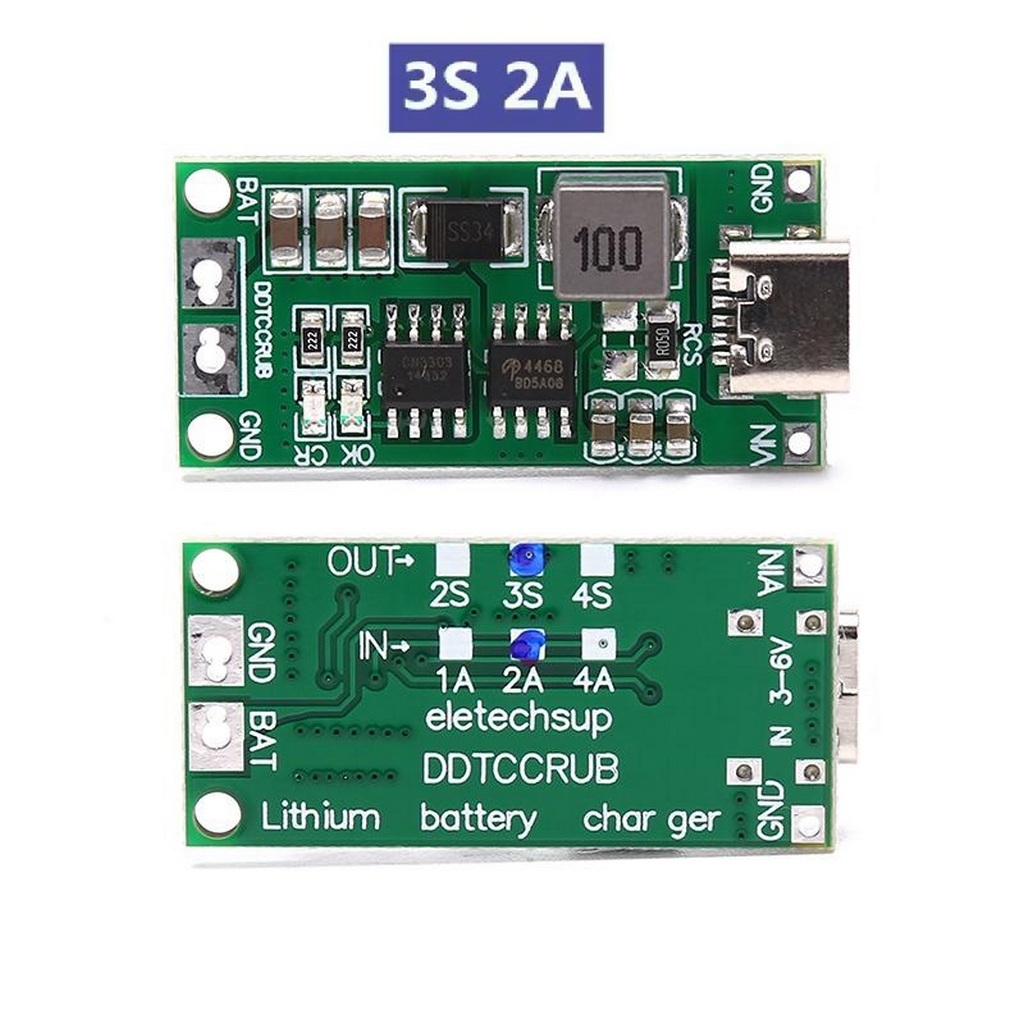

3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V
3S 2A Type-C Şarj Modülü, 3 adet seri bağlı lityum-iyon pil hücrelerini (özellikle 18650 tipi) güvenli ve verimli şekilde şarj etmek için tasarlanmış kompakt bir devredir. Modern Type-C bağlantı noktası sayesinde yaygın güç adaptörleri ve powerbank'ler ile uyumlu çalışır.
12.6V çıkış gerilimi ile 3S (3 seri) lityum pil paketleri için ideal olan bu modül, 2A'e kadar şarj akımı sağlayarak hızlı şarj imkanı sunar. Entegre koruma devreleri ile BMS sistemlerinizi destekleyen mükemmel bir tamamlayıcı üründür.
Aşırı şarj, aşırı deşarj ve kısa devre korumaları sayesinde piller, aküler ve BMS sistemleri için güvenilir bir şarj çözümü sunan bu modül, DIY güç kaynakları, taşınabilir elektronik cihazlar ve robotik projeler için ideal bir seçimdir.
Teknik Özellikler
3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: 3S 2A Lityum Şarj Modülü
- Giriş Konektörü: USB Type-C
- Giriş Gerilimi: 5V DC
- Maksimum Giriş Akımı: 2A
- Şarj Algoritması: CC/CV (Sabit Akım/Sabit Gerilim)
- Hücre Konfigürasyonu: 3S (3 Seri)
- Maksimum Şarj Gerilimi: 12.6V ±1%
- Şarj Kesme Akımı: Yaklaşık 100mA
- Şarj Kontrolörü IC: CN3165/TP4056 + DC-DC Yükseltici
- Dönüştürücü Verimi: >85%
- Çıkış Bağlantısı: 2-pin terminal bloğu (B+, B-)
- PCB Boyutları: 30mm x 17mm x 4mm
- Çalışma Sıcaklığı: -10°C ~ +45°C
- Dahili Korumalar:
- Aşırı şarj koruması
- Aşırı akım koruması
- Kısa devre koruması
- Ters polarite koruması
- Termal koruma
- Durum Göstergesi: Çift LED (Kırmızı: Şarj, Mavi: Tam şarj)
- Uyumlu Pil Tipleri: 3S Li-ion, Li-po, 18650, 18500, 14500 vb.
- Kapasite Limiti: Pratik olarak 10000mAh'e kadar (teorik limit yok)
- Toplam Şarj Süresi: Pil kapasitesine bağlı (2000mAh için yaklaşık 2-3 saat)
- Şarj Dönüşüm Oranı: >80%
- Raf Ömrü: >5 yıl
- Kısa Devre Koruması: Var (Otomatik kesme)
- Aşırı Isınma Koruması: 85°C'de otomatik kapanma
- Gösterge LED'leri: Şarj durumu ve hata gösterimi
- Montaj Delikleri: 2 adet, 2mm çapında
- Darbe Dayanımı: 50g
- ROHS Uyumluluğu: Evet
Kullanım Alanları
3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
DIY Güç Kaynakları
- Taşınabilir 12V güç kaynakları
- 3S powerbank projeleri
- Arazi çalışmaları için pil takımları
- Yedek güç sistemleri
- Güneş enerjisi depolama sistemleri
Elektronik Projeler
- Robotik uygulamalar
- RC araç ve drone bataryaları
- LED aydınlatma projeleri
- Arduino ve Raspberry Pi güç kaynakları
- IoT cihazları için batarya çözümleri
Taşınabilir Elektronik
- Taşınabilir hoparlörler
- DIY bluetooth hoparlör projeleri
- Kamp ekipmanları
- El fenerleri ve ışık sistemleri
- Mobil cihaz şarj istasyonları
Endüstriyel Uygulamalar
- Küçük ölçekli UPS sistemleri
- Sensör güç kaynakları
- Veri toplama cihazları
- Saha test ekipmanları
- Acil durum ışıklandırma sistemleri
Avantajlar ve Özellikler
3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V'nin sağladığı avantajlar ve çözümler.
- Modern Bağlantı: Yaygın kullanılan Type-C konektör ile kolay erişim
- Yüksek Verimlilik: %85'in üzerinde enerji dönüşüm verimi
- Hızlı Şarj: 2A şarj akımı ile kısa sürede tam şarj
- Güvenli Şarj: CC/CV algoritması ile pil ömrünü uzatan hassas şarj
- Kompakt Boyut: Minimum alan gerektiren küçük PCB tasarımı
- Çoklu Koruma: Aşırı şarj, aşırı akım, kısa devre ve termal koruma
- Durum Göstergeleri: LED'ler ile şarj durumunu görsel takip
- Kolay Montaj: Terminal bloğu ve montaj delikleri ile pratik kurulum
- Geniş Uyumluluk: Farklı tip ve kapasitedeki 3S lityum pil paketleri ile uyum
- BMS Uyumluluğu: Mevcut BMS sistemleri ile sorunsuz çalışma
Kurulum ve Kullanım
3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V'nin doğru kurulumu ve verimli kullanımı hakkında bilgiler.
İpucu: Terminal bağlantılarında polariteyi doğru yapın, yanlış bağlantı devre hasarına yol açabilir.
Kurulum Adımları:
- Modülün giriş ve çıkış terminallerini belirleyin (B+ ve B-)
- Pil paketinin pozitif ucunu B+ terminaline bağlayın
- Pil paketinin negatif ucunu B- terminaline bağlayın
- Bağlantıların sıkı ve güvenli olduğundan emin olun
- Type-C güç kaynağını minimum 5V/2A kapasiteli bir adaptörle bağlayın
- LED göstergesinin şarj durumunu izleyin (Kırmızı: şarj oluyor, Mavi: şarj tamamlandı)

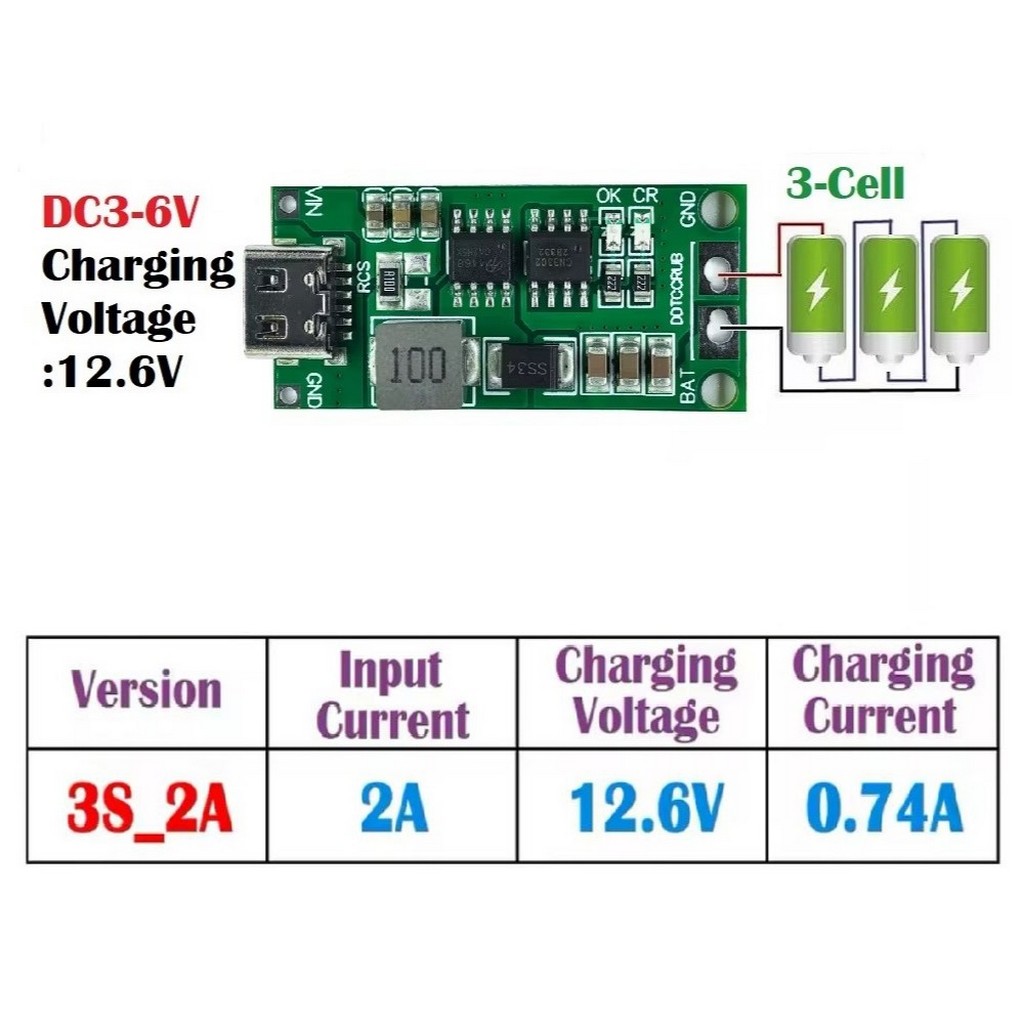

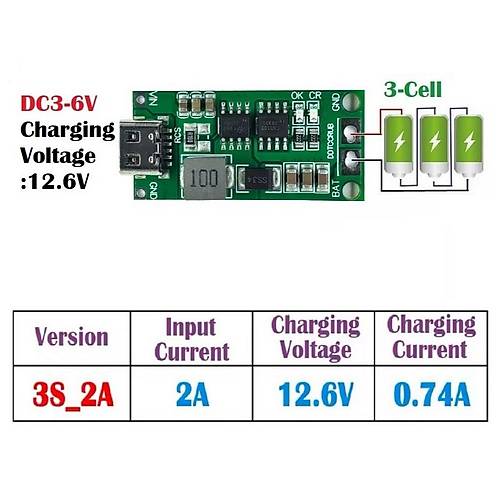

3S Pil Paketi Hazırlama:
- 3 adet lityum pil hücresini seri olarak bağlayın (+ ile - uçları birleştirin)
- Pillerin aynı kapasitede ve şarj durumunda olması önerilir
- Seri bağlantı için güvenli kablolama veya pil tutucu kullanın
- İdeal durumda bir BMS devresi ile koruma sağlayın
- Kısa devre olmaması için tüm bağlantıları izole edin
Güvenli Kullanım İçin Dikkat Edilecek Hususlar:
- Modülün şarj sırasında aşırı ısınmaması için iyi havalandırılan ortamda kullanın
- Şarj sırasında pil paketini gözetimsiz bırakmayın
- Şişmiş, hasar görmüş veya kaçak yapan pilleri şarj etmeyin
- Modülü nemli, ıslak veya aşırı sıcak ortamlarda kullanmayın
- Şarj tamamlandığında güç kaynağını çıkarın (otomatik kesme olsa bile)
- Uzun süreli depolamada pil paketini %40-60 şarj seviyesinde tutun
- Şarj modülünü yanıcı malzemelerden uzak tutun
Sorun Giderme ve İpuçları
3S 2A Type-C Şarj Modülü Çok Hücreli 18650 Lityum Pil Şarj Devresi 12.6V kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Şarj Başlamıyor: Giriş gerilimini kontrol edin, minimum 5V/1A gereklidir. Type-C kablosu veri hatlarını kontrol edin.
- LED Yanmıyor: Bağlantıları kontrol edin, pil voltajı çok düşük olabilir veya koruma devreye girmiş olabilir.
- Yavaş Şarj: Güç kaynağının kapasitesini kontrol edin, minimum 2A önerilir. Kaliteli USB kablosu kullanın.
- Aşırı Isınma: Şarj akımını düşürün veya daha iyi havalandırma sağlayın. Normal çalışmada hafif ısınma beklenir.
- Şarj Tamamlanmıyor: Pil durumunu kontrol edin, hasarlı hücreler şarj döngüsünü etkileyebilir.
Verimli Kullanım İpuçları
- Daha hızlı şarj için 5V/3A PD desteği olan adaptörler kullanın
- Modülün çalışma sıcaklığını 40°C'nin altında tutun
- Şarj sırasında pillerin dengesizliklerini azaltmak için BMS kullanın
- Uzun ömür için pilleri tamamen boşalmadan şarj edin (tercihen %20'nin altına düşürmeyin)
- Pil takımını düzenli olarak kullanın, uzun süre kullanılmadan bırakmayın
- Modülün soğutma yüzeyini temiz tutun ve gerekirse küçük bir soğutucu ekleyin
- Taşırken ve saklarken terminalleri izole edin
Performans Artırma Önerileri
- Kaliteli marka 18650 pilleri kullanın (Samsung, LG, Sony, Panasonic vb.)
- Pil hücrelerini kullanmadan önce aynı seviyeye şarj edin
- Benzer yaş ve kullanım geçmişine sahip pilleri bir arada kullanın
- Bağlantı noktalarındaki direnci azaltmak için kalın kablolar ve iyi sıkılmış terminaller kullanın
- Profesyonel uygulamalar için şarj modülünü epoksi ile kaplayarak koruyun
- Yüksek akım uygulamaları için ek soğutma sağlayın
- Modülün montajında titreşim ve darbelere karşı koruma ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli pil, akü çözümleri ve batarya yönetim sistemleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve pil çözümleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: BMS, pil yuvası ve diğer gerekli aksesuar çeşitleri
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
3S ne anlama geliyor ve neden 12.6V çıkış veriyor?
3S, 3 lityum pil hücresinin seri bağlandığını belirtir. Her hücre tam şarjda 4.2V olduğundan, 3 seri hücre 12.6V (3×4.2V) maksimum şarj voltajına ulaşır.
Şarj modülü BMS ile birlikte kullanılmalı mıdır?
Evet, özellikle deşarj sırasında hücre dengesizliklerini önlemek için BMS kullanılması önerilir. Bu modül şarj koruması sağlar ancak deşarj dengeleme yapmaz.
Tam şarj olduğunu nasıl anlayabilirim?
LED göstergesi kırmızıdan maviye döndüğünde şarj tamamlanmıştır. Ayrıca bir voltmetre ile pil paketi voltajını ölçerek 12.6V civarına ulaştığını doğrulayabilirsiniz.
2A şarj akımı ne kadar sürede pili doldurur?
Pil kapasitesine bağlıdır. 3S 2000mAh pil paketi teorik olarak 1 saat içinde, pratik olarak kayıplar nedeniyle 1.5-2 saat içinde şarj olur.
Farklı kapasitedeki 18650 pilleri birlikte kullanabilir miyim?
Önerilmez. Farklı kapasitedeki pillerin dengesiz şarj/deşarj olması, düşük kapasiteli pilin zarar görmesine ve güvenlik risklerine yol açabilir.
Bu modül 4S pil paketini şarj edebilir mi?
Hayır, bu modül sadece 3S (12.6V) pil paketleri için tasarlanmıştır. 4S pil paketi için 16.8V çıkış verebilen özel 4S şarj modülü gereklidir.
Type-C girişi PD (Power Delivery) destekliyor mu?
Hayır, bu modül standart 5V/2A girişi kullanır. PD protokolünü desteklemez, ancak PD adaptörleri 5V modunda bu modüle güç sağlayabilir.
Modül lityum piller dışında başka pil türlerini şarj edebilir mi?
Hayır, sadece Li-ion veya Li-Po gibi 3.7V nominal voltajlı lityum piller için tasarlanmıştır. NiMH, NiCd veya kurşun asit aküler için uygun değildir.
