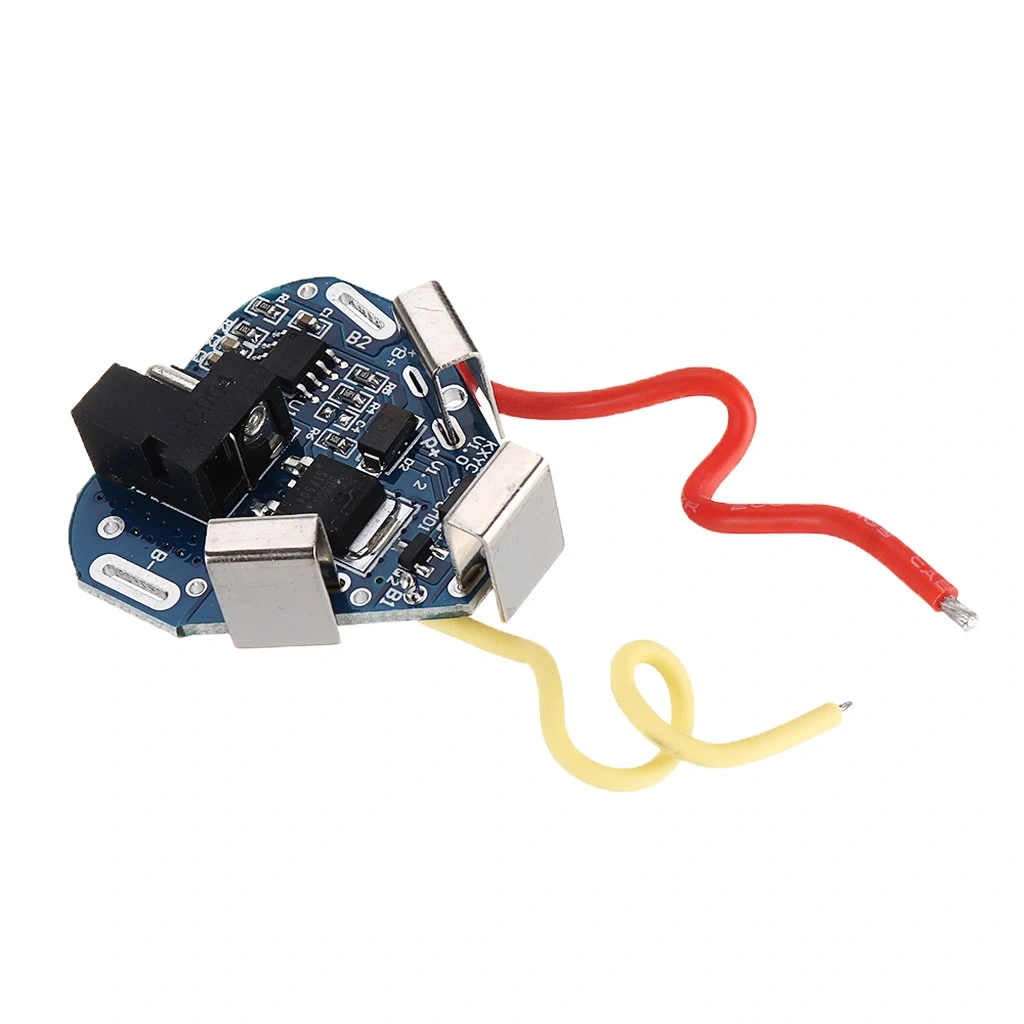

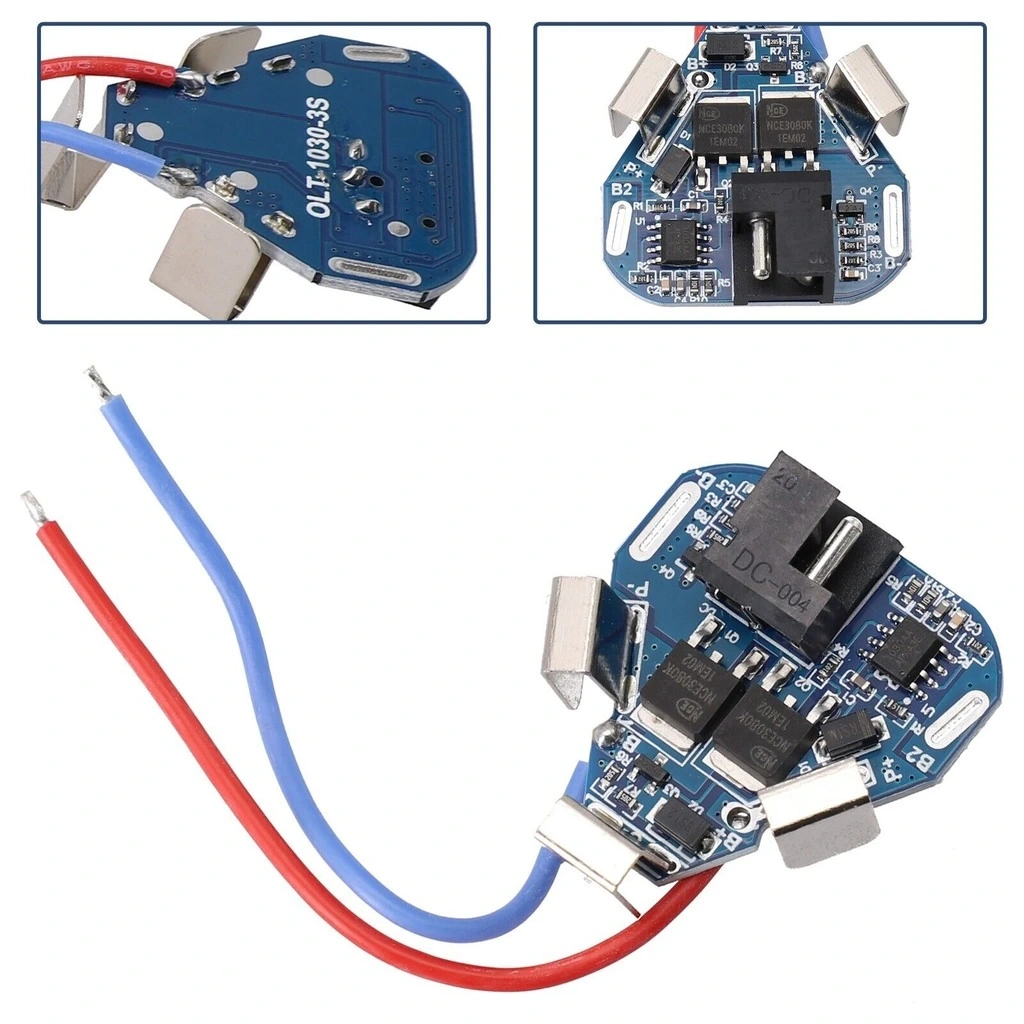

3S 6A BMS 12.6V 18650 Li-Ion Pil Şarj Koruma Modül

3S 6A BMS 12.6V 18650 Li-ion Pil Şarj Koruma Modül

Lityum pil projeleriniz için güvenilir ve kompakt bir koruma çözümü arıyorsanız, 3S 6A BMS (Battery Management System) tam ihtiyacınıza cevap verecektir. Bu fonksiyonel koruma devresi, 3 hücreli (3S) lityum pil paketlerini güvenle yönetmenizi sağlar.

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım korumaları sayesinde değerli bataryalarınızı korur ve ömrünü uzatır. 6A sürekli akım değeri ile düşük-orta güçteki uygulamalar ve elektronik projeler için idealdir.

Hücre dengeleme özelliği ile pil paketindeki tüm hücrelerin dengeli şarj olmasını sağlayarak, maksimum performans ve uzun ömür sunar. Taşınabilir cihazlardan DIY güç bankalarına, LED aydınlatmalardan Arduino/Raspberry Pi projelerine kadar birçok uygulamada güvenle kullanılabilir.

3S 6A BMS'in Avantajları

3S 6A BMS, lityum pil paketleriniz için çeşitli önemli avantajlar sunar. Kapsamlı koruma özellikleri, pillerin hasar görmesini önler ve sistem güvenliğini artırır.

6A sürekli deşarj akımı, düşük-orta güçteki elektronik projelerin çoğu için yeterlidir. Kompakt boyutu sayesinde, küçük projelere bile kolaylıkla entegre edilebilir.

Hücre dengeleme özelliği, pil paketindeki tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar. Bu, kapasite kaybını önler ve pil paketinin toplam ömrünü önemli ölçüde uzatır.

Basit bağlantı noktaları ve kolay montaj özellikleriyle, elektronik bilgisi sınırlı olan hobi kullanıcıları için bile kurulumu oldukça kolaydır. Uygun fiyatı ile hobby projeleri için ideal bir çözüm sunar.

Teknik Özellikler

• Model: 3S 6A BMS
• Uyumlu Pil Tipi: Li-ion, Li-Po (18650 ve diğer lityum piller)
• Hücre Konfigürasyonu: 3S (3 hücre seri bağlantı)
• Çalışma Voltajı: 9V-12.6V
• Şarj Kesme Voltajı: 4.25V±0.05V (hücre başına)
• Deşarj Kesme Voltajı: 2.5V±0.05V (hücre başına)
• Sürekli Deşarj Akımı: 6A
• Kısa Süreli Pik Akımı: 12A (≤ 10 saniye)
• Şarj Akımı: ≤ 3A
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var
• Hücre Dengeleme: Pasif dengeleme, 20mA
• İç Direnç: < 50mΩ
• Statik Güç Tüketimi: < 20μA
• Boyutlar: Yaklaşık 45mm x 25mm x 3mm
• Çalışma Sıcaklığı: -20°C ila +60°C
• Bağlantı: P-, B-, C1, C2, C3, B+, P+
• Montaj: PCB montaj delikleri
• Ağırlık: Yaklaşık 5g

Kullanım Avantajları

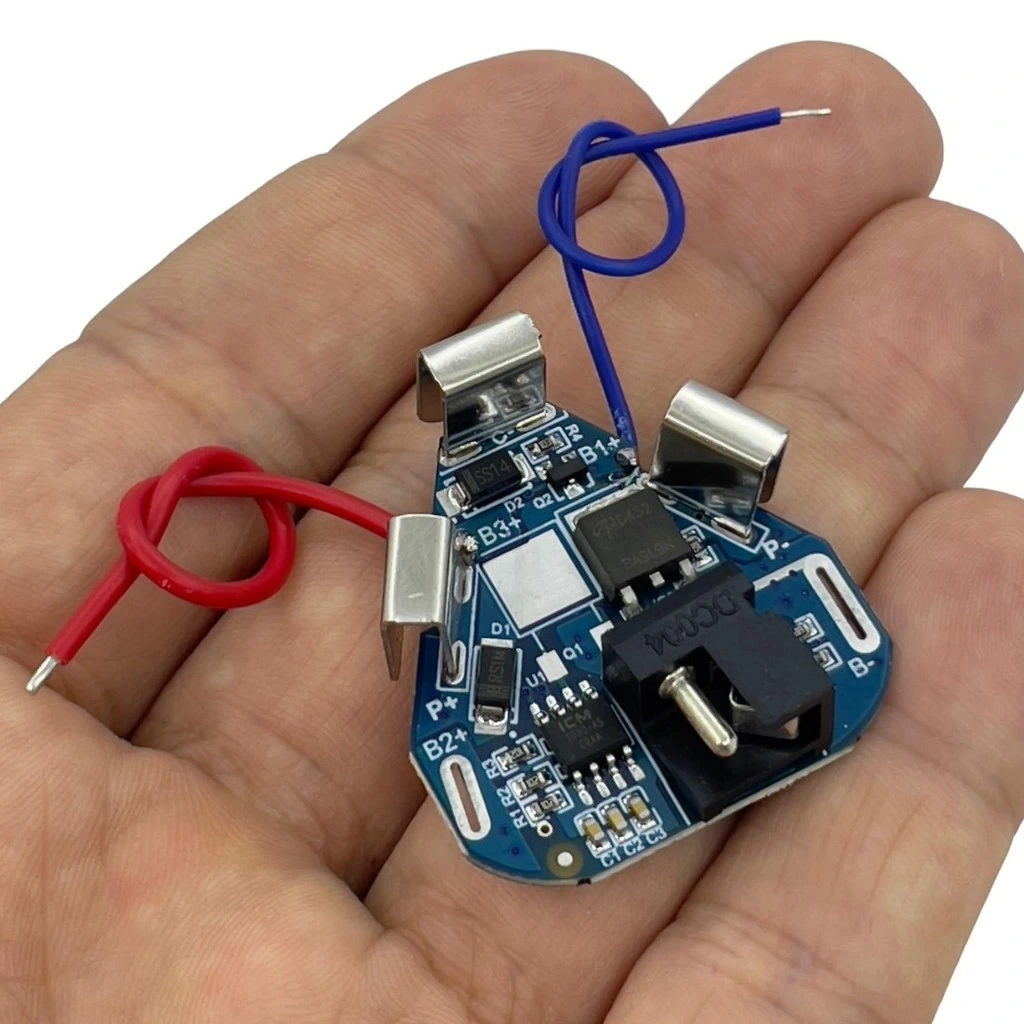

• Küçük Boyut: Minyatür tasarımı ile en dar alanlara bile sığar.
• Tam Koruma: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akıma karşı güvenlik.
• Hücre Dengeleme: Tüm hücrelerin eşit şarj seviyesinde kalmasını sağlar.
• Düşük Güç Tüketimi: 20μA'den az beklemede güç tüketimi.
• Kolay Montaj: Basit PCB tasarımı ile kolay entegrasyon.
• Çoklu Pil Uyumluluğu: Li-ion ve Li-Po piller ile çalışabilme.
• Otomatik Kurtarma: Koruma durumlarında otomatik olarak normale dönme.
• Geniş Sıcaklık Aralığı: -20°C ila +60°C çalışma sıcaklığı.
• Ekonomik Fiyat: Uygun maliyetle profesyonel koruma.
• Hafif Yapı: Sadece 5g ağırlığıyla taşınabilir projelere uygun.

Fiyat-Performans Değerlendirmesi

3S 6A BMS, sunduğu kapsamlı koruma özellikleri ve uygun fiyatı ile mükemmel bir fiyat-performans dengesi sunar. Düşük-orta güçlü projeler için gerekli tüm koruma fonksiyonlarını içerir ve gereksiz maliyetlerden kaçınmanızı sağlar.

Değerli lityum pil paketlerinizi korumak için yapılan bu küçük yatırım, pillerin daha uzun ömürlü olmasını sağlayarak uzun vadede önemli tasarruf sağlar. Koruma olmadan kullanılan lityum pillerin hasar görmesi veya tehlikeli durumlar oluşturması riski oldukça yüksektir.

6A akım kapasitesi, birçok düşük-orta güçlü uygulama için yeterlidir ve daha yüksek fiyatlı alternatiflere ihtiyaç bırakmaz. Hücre dengeleme özelliği, pil paketi performansını optimize ederek ek değer katar.

İdeal Kullanım Alanları

• Arduino Projeleri: Taşınabilir Arduino güç kaynakları
• Raspberry Pi Projeleri: Mobil Raspberry Pi uygulamaları
• LED Aydınlatma: Düşük-orta güçlü LED projeleri
• DIY Powerbank: Taşınabilir şarj cihazları
• IoT Cihazları: Sensör ağları ve veri toplayıcılar
• Küçük Robotlar: Mini robot projeleri
• Taşınabilir Ses Sistemleri: Bluetooth hoparlörler
• Model Araçlar: Küçük RC araçlar ve dronelar
• Güneş Enerjili Cihazlar: Düşük güçlü solar projeler
• Hobi Elektronik: Çeşitli elektronik devre projeleri

Paket İçeriği

• 1 x 3S 6A BMS 12.6V 18650 Li-ion Pil Şarj Koruma Modül
• Not: Bağlantı kabloları dahil değildir, ayrıca temin edilmelidir.

Montaj ve Bağlantı İpuçları

3S 6A BMS'in doğru montajı ve bağlantısı, güvenli ve etkili çalışması için kritik öneme sahiptir. Bu küçük boyutlu BMS ile çalışırken dikkatli olmanız gerekir.

3S BMS ile DIY Batarya Paketi Yapımı

3S 6A BMS Şarj Koruma Modülü kullanarak kendi lityum batarya paketinizi oluşturmak, elektronik projeleriniz için ekonomik ve özelleştirilebilir bir güç çözümü sağlar. Bu daha küçük BMS, özellikle kompakt projeler için idealdir.

Öncelikle aynı kapasitede ve tercihen aynı üreticiden 18650 piller seçin. Hücreler arasındaki voltaj farkı ne kadar az olursa, BMS'in dengeleme işi o kadar kolay olur.

Pilleri 3S yapılandırmasında düzenleyin. Bu, 3 pil grubunun seri bağlanması anlamına gelir. Her grup bir veya daha fazla paralel pil içerebilir (3S1P, 3S2P gibi). Yüksek kaliteli pil tutucular veya spot kaynak kullanarak pilleri birleştirin.

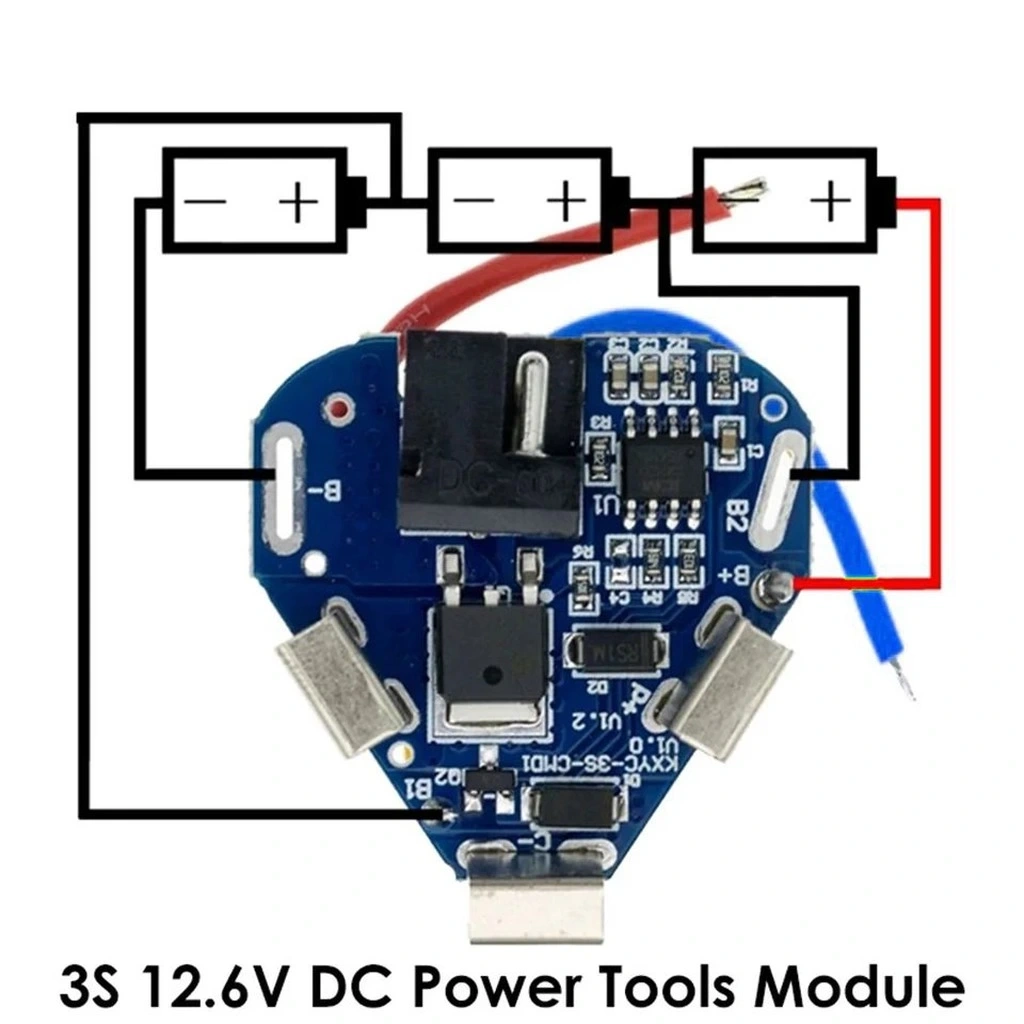

BMS'in B- terminalini batarya paketinin negatif ucuna bağlayın. Ardından, her hücre grubunun pozitif ucunu sırasıyla C1'den C3'e bağlayın. C1 en düşük potansiyel, C3 ise en yüksek potansiyel olmalıdır.

Son olarak, BMS'in B+ terminalini batarya paketinin pozitif ucuna bağlayın. Bağlantıların sağlamlığını kontrol edin ve güvenlik için tüm açık bağlantıları yalıtım bandı veya ısı ile daralan tüp ile izole edin.

BMS'in Çalışma Prensibi ve Özellikleri

BMS (Battery Management System), lityum pil paketlerinin güvenli ve verimli çalışması için tasarlanmış entegre bir elektronik sistemdir. 3S 6A BMS'in nasıl çalıştığını anlamak, kullanıcılara önemli avantajlar sağlar.

Aşırı şarj koruması, her bir hücreyi izleyerek voltajın 4.25V'u aşması durumunda şarj akımını keser. Bu, hücrelerin şişmesini ve potansiyel yangın riskini önler.

Aşırı deşarj koruması, herhangi bir hücrenin voltajı 2.5V'un altına düştüğünde devreyi keserek pillerin geri dönüşü olmayan hasardan korunmasını sağlar.

Aşırı akım koruması, çekilen akım 6A'i aştığında devreyi açarak hem pilleri hem de bağlı cihazları korur. Kısa devre durumunda ise BMS anında tepki vererek sistemi güvence altına alır.

Hücre dengeleme özelliği, şarj sırasında tüm hücrelerin eşit voltaj seviyesine ulaşmasını sağlar. Yüksek voltajlı hücrelerden küçük bir akım (20mA) çekerek dengeleme işlemi yapar.
