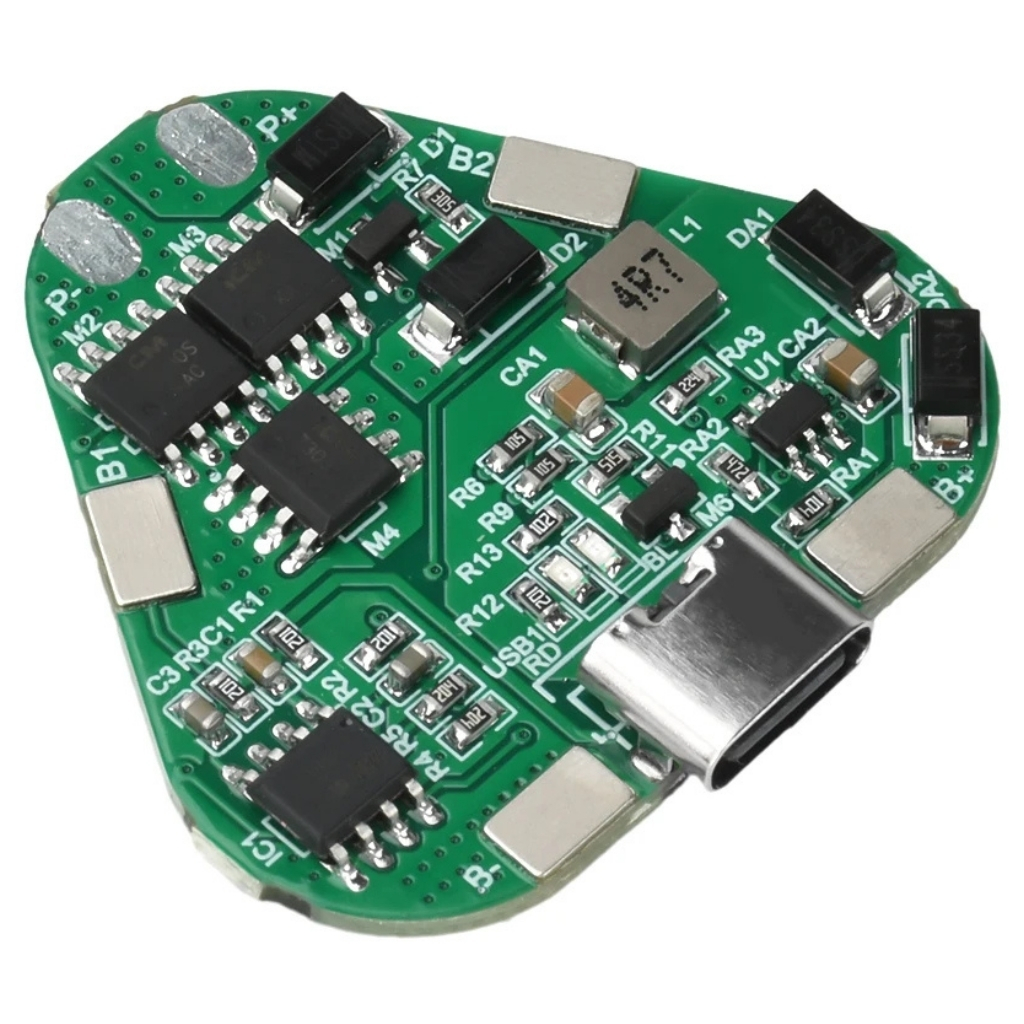

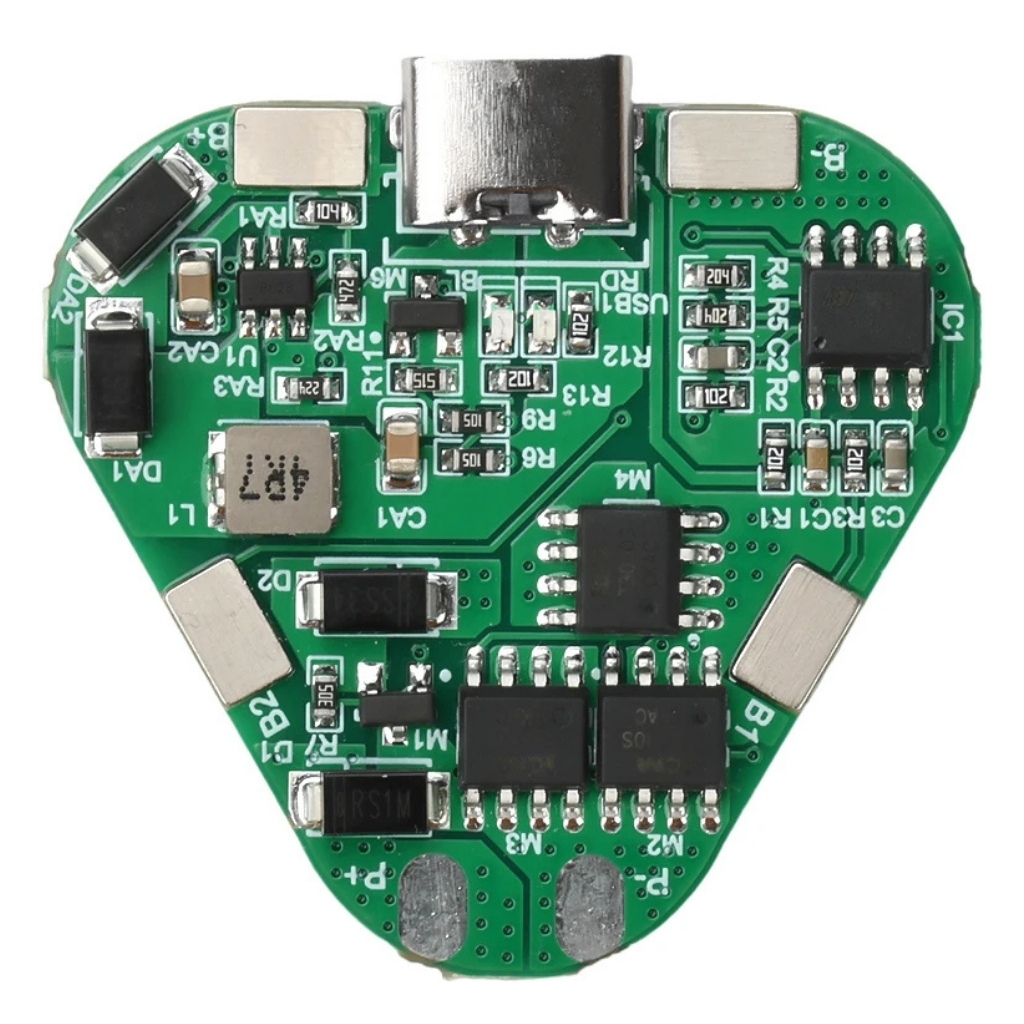

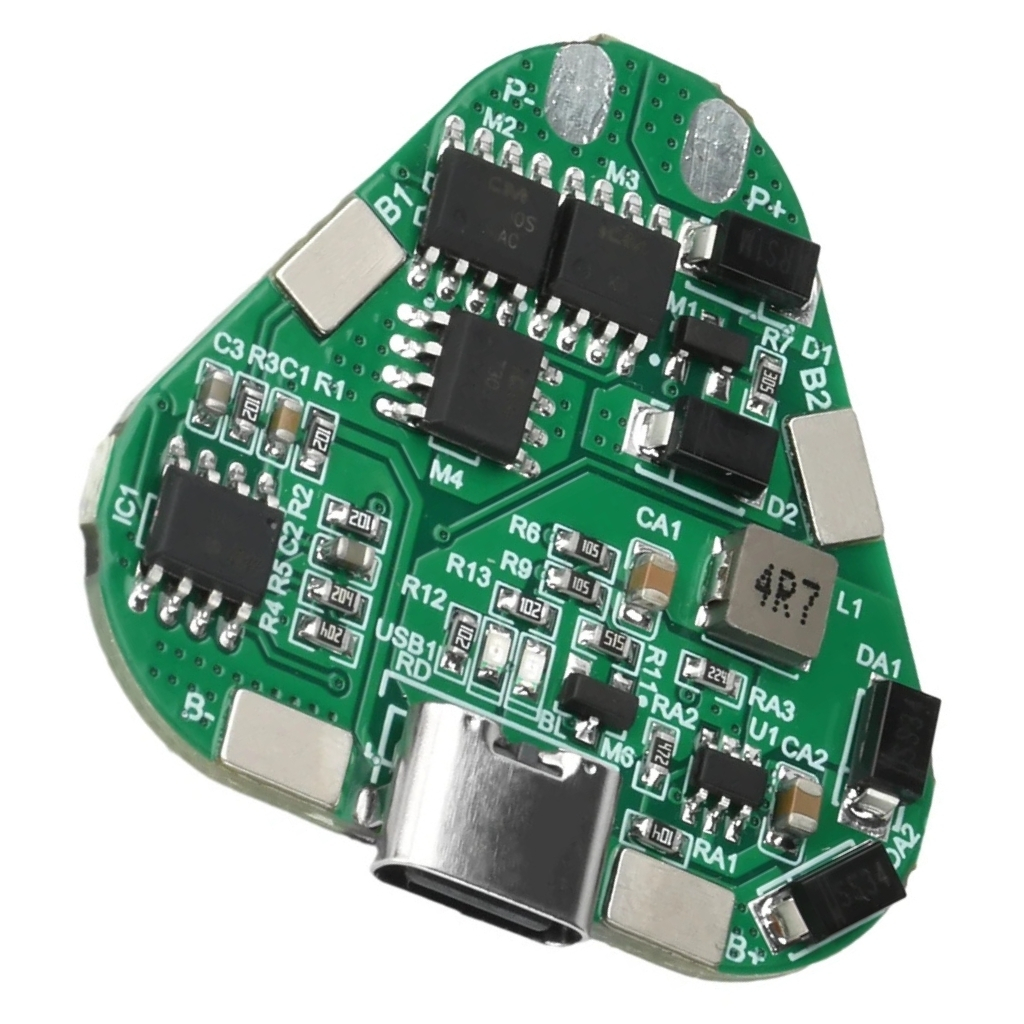

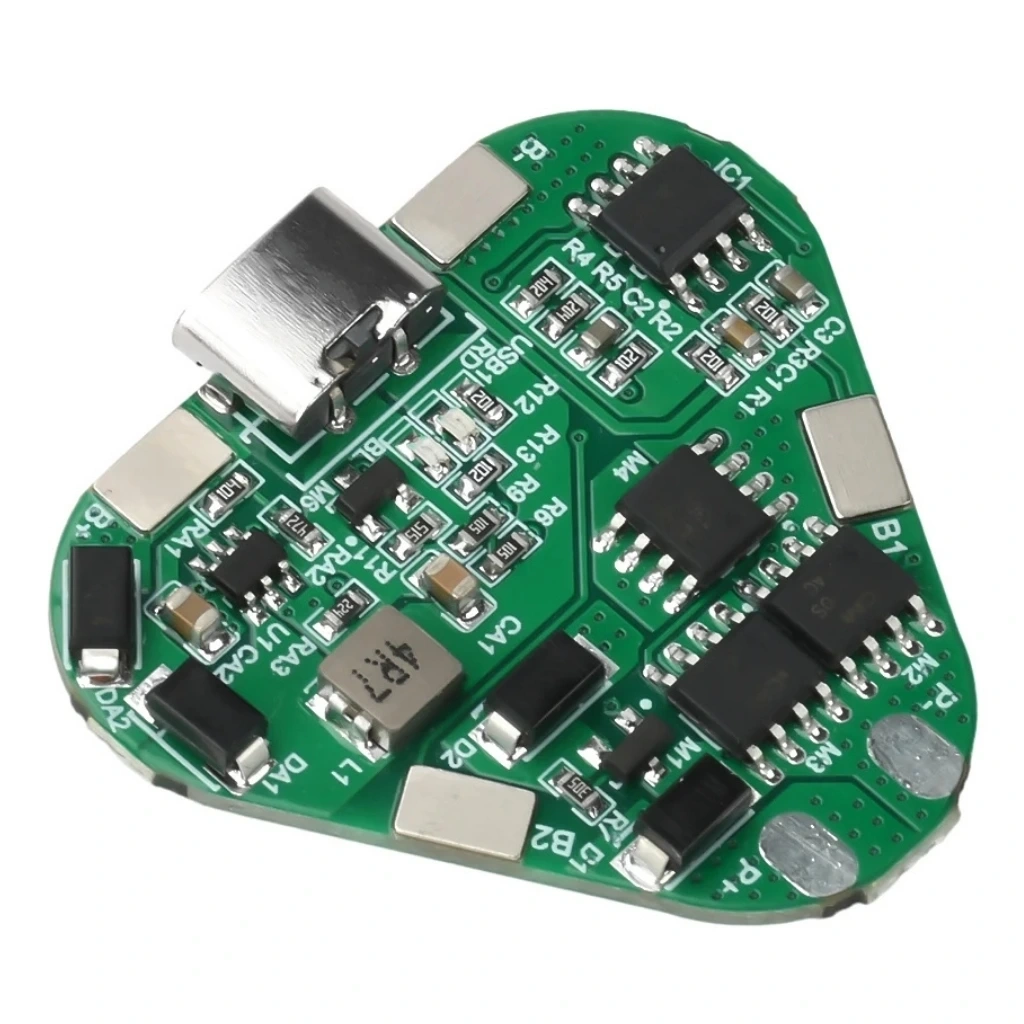

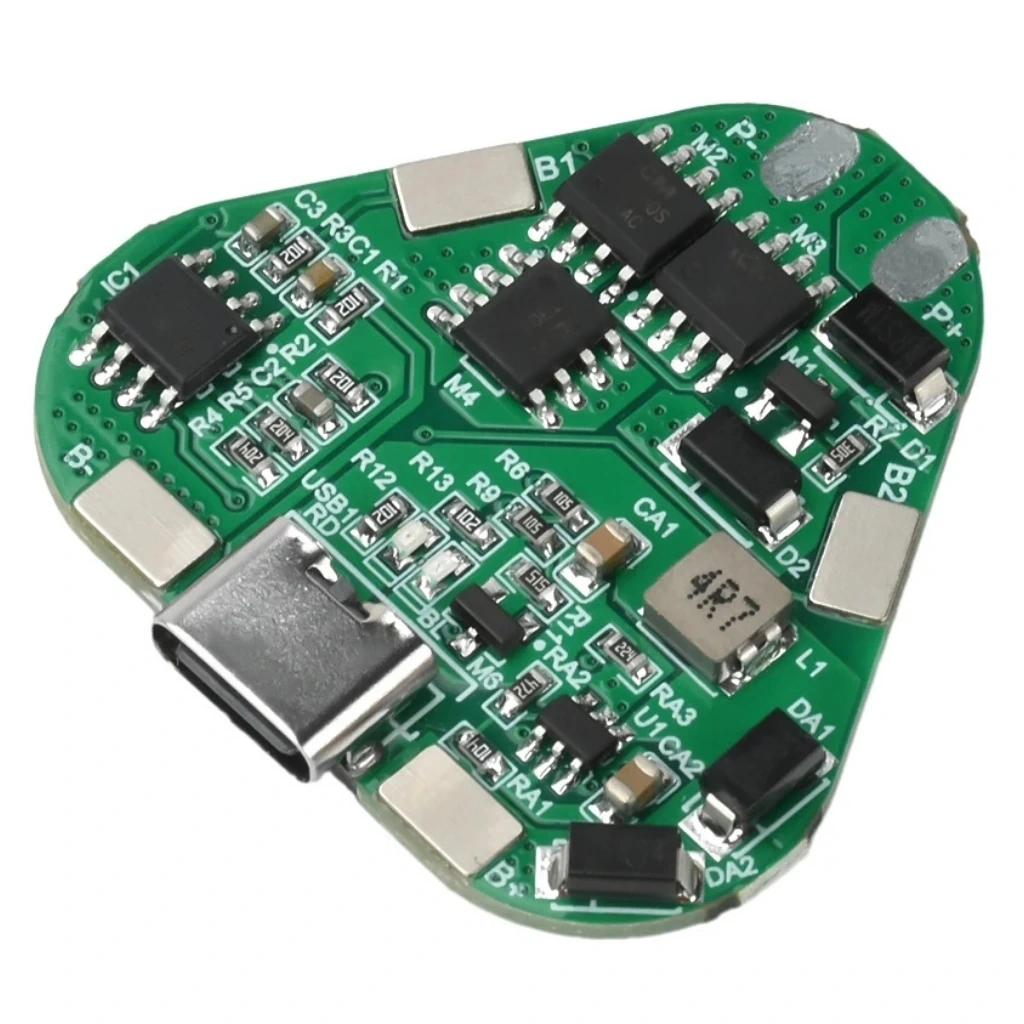

3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi
3S 20A BMS, 3 seri bağlı 18650 Li-ion pil hücrelerini korumak ve şarj etmek için tasarlanmış gelişmiş bir batarya yönetim sistemidir. Type-C girişi ile modern şarj çözümü sunar.
12V nominal gerilimde çalışan bu BMS modülü, aşırı şarj, deşarj, akım ve kısa devre koruması sağlar. Entegre Type-C portu ile kolay ve hızlı şarj imkanı sunar.
20A sürekli deşarj kapasitesi ve balans özelliği ile donatılmış bu koruma devresi, piller, aküler ve BMS sistemlerinde güvenilir performans sağlar.
Teknik Özellikler
3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: 3S 20A BMS Type-C
- Hücre Sayısı: 3S (3 seri)
- Nominal Gerilim: 11.1V (3.7V x 3)
- Maksimum Şarj Gerilimi: 12.6V
- Şarj Girişi: USB Type-C
- Giriş Gerilimi: 5V DC (Type-C)
- Sürekli Deşarj Akımı: 20A
- Anlık Deşarj Akımı: 40A (3 saniye)
- Şarj Akımı: 2A (Type-C üzerinden)
- Aşırı Şarj Koruması: 4.25V ± 0.05V
- Aşırı Deşarj Koruması: 2.5V ± 0.05V
- Aşırı Akım Koruması: 25A ± 3A
- Kısa Devre Koruması: Var
- Balans Fonksiyonu: Var
- Balans Akımı: 60mA
- LED Gösterge: Şarj durumu
- Çalışma Sıcaklığı: -40°C ~ +85°C
- Boyutlar: 56mm x 45mm x 8.5mm
- Ağırlık: 8g
- Uyumlu Pil Tipi: Li-ion, Li-Po
- Standby Akımı: <50μA
Kullanım Alanları
3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
12V Güç Sistemleri
- 12V LED şerit aydınlatma
- Güneş enerjisi depolama
- UPS yedek güç sistemleri
- 12V fan ve pompa sistemleri
- Kamp ve karavan ekipmanları
Taşınabilir Cihazlar
- Taşınabilir monitörler
- Bluetooth hoparlör sistemleri
- El tipi vakum makineleri
- Taşınabilir projektörler
- Mobil POS cihazları
Hobi ve DIY Projeler
- RC araç ve tekneler
- FPV drone bataryaları
- Robot güç sistemleri
- Arduino mega projeler
- Elektrikli bisiklet bataryaları
Avantajlar ve Özellikler
3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi'nin sağladığı avantajlar ve çözümler.
- Type-C Şarj Portu: Modern ve kullanışlı şarj girişi

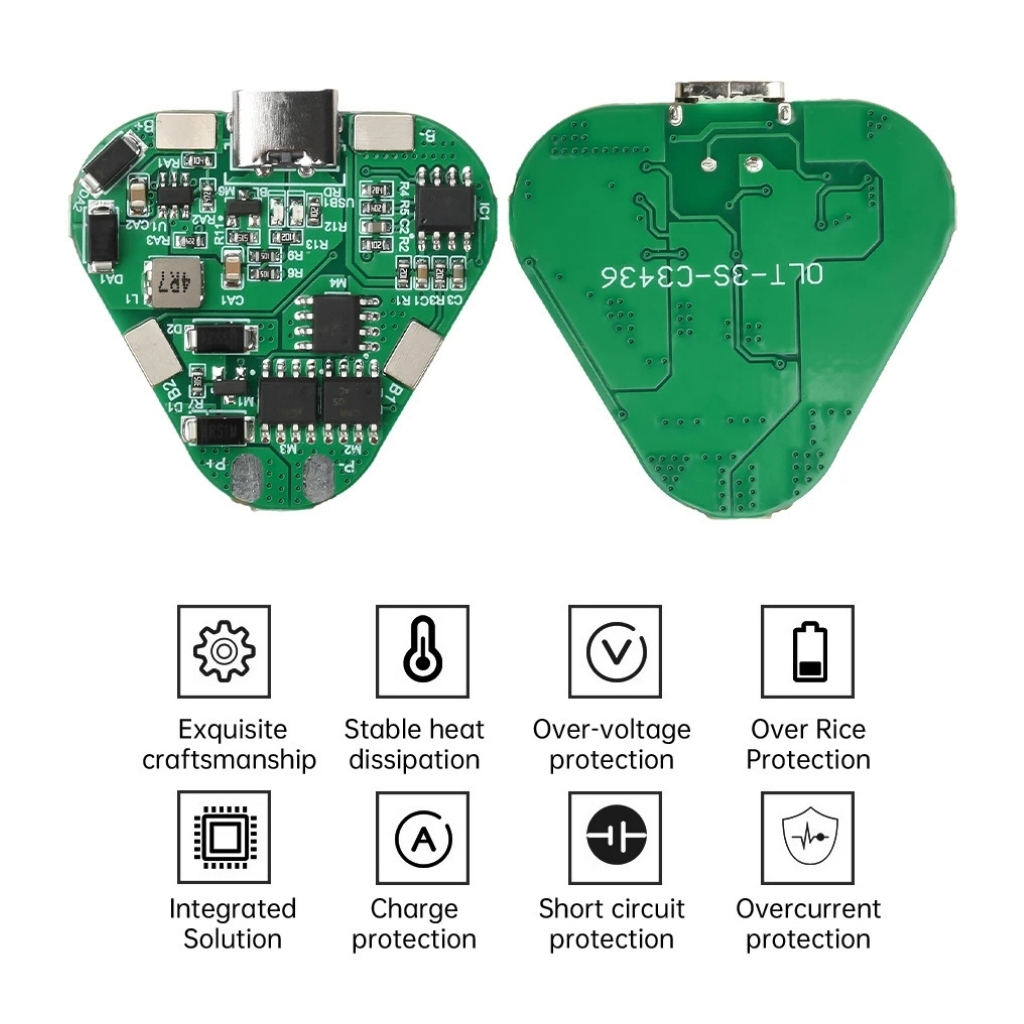

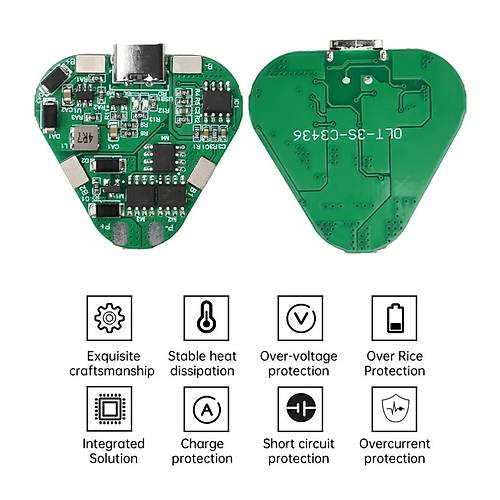

- Çoklu Koruma: Aşırı şarj, deşarj, akım ve kısa devre koruması
- Hücre Balansı: 3 pilin eşit şarj olmasını sağlar
- Yüksek Akım: 20A sürekli deşarj kapasitesi
- LED Gösterge: Şarj durumu takibi
- Geniş Voltaj Aralığı: 12V sistemler için ideal
- Düşük Güç Tüketimi: 50μA altında standby akımı
- Dayanıklı Tasarım: Geniş sıcaklık aralığında çalışma
- Kolay Entegrasyon: Standart bağlantı noktaları
- Uzun Ömür: Kaliteli komponentler ile güvenilir performans
Bağlantı ve Kurulum
3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi'nin doğru bağlantısı ve kurulumu hakkında bilgiler.
İpucu: BMS bağlantısında sırayı takip edin: B-, B1, B2, B+ şeklinde bağlayın. Yanlış bağlantı kalıcı hasar verebilir.
Bağlantı için gerekli malzemeler ve dikkat edilmesi gerekenler:
- 3 adet 18650 Li-ion pil
- 3S pil tutucu veya spot kaynak
- Uygun kesitte bağlantı kabloları
- Type-C şarj kablosu
- Lehim ve havya
- Multimetre
- İzolasyon malzemeleri

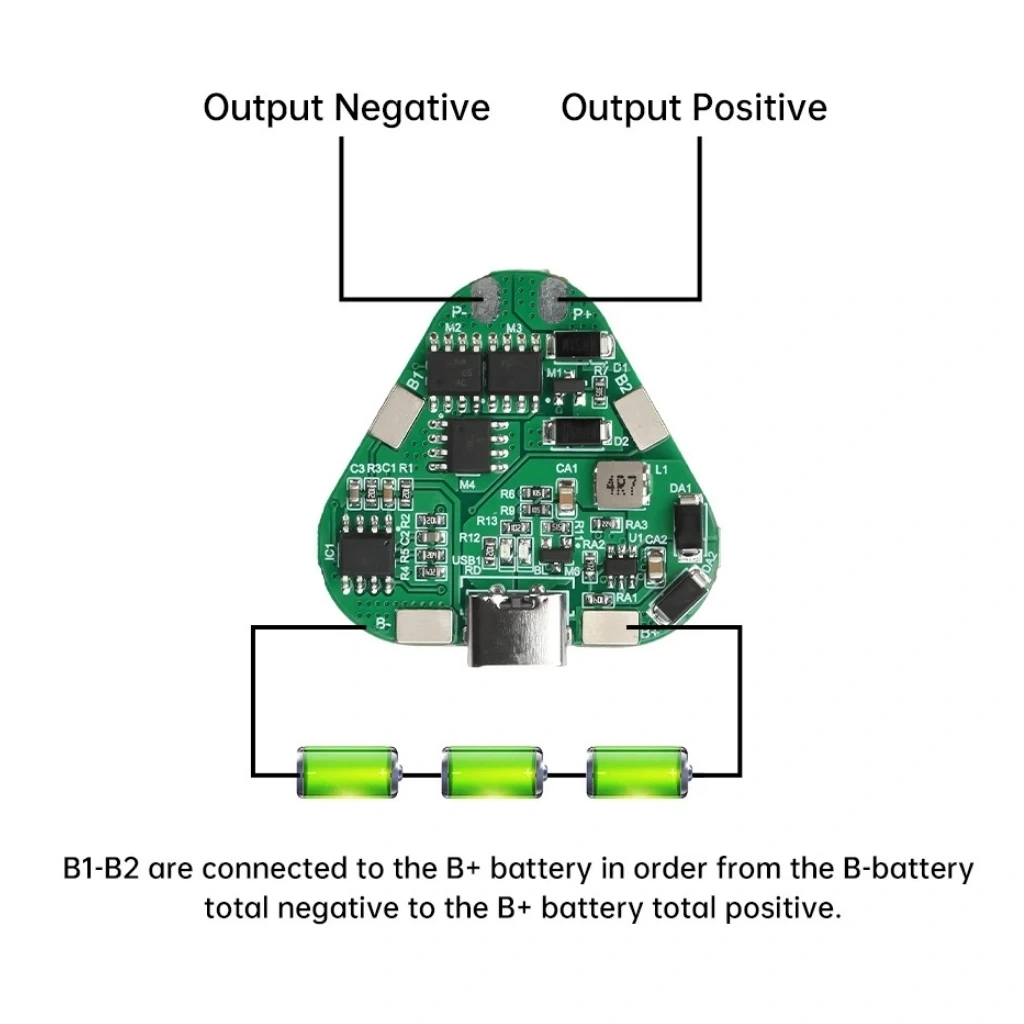

BMS bağlantı noktaları:
- B+: Batarya pozitif terminali (12.6V)
- B2: 2. ve 3. hücre arası bağlantı
- B1: 1. ve 2. hücre arası bağlantı
- B-: Batarya negatif terminali
- P+: Yük pozitif çıkışı
- P-: Yük negatif çıkışı
- Type-C: 5V şarj girişi
Sorun Giderme ve İpuçları
3S 20A BMS 12V 18650 Li-ion Type-C Pil Şarj Koruma Devresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- BMS Aktif Değil: Pil gerilimlerini kontrol edin, derin deşarj olabilir
- Type-C Şarj Olmuyor: Kablo ve adaptör uyumluluğunu kontrol edin
- Dengesiz Hücreler: Manuel balans yapın veya balans süresini bekleyin
- Düşük Çıkış Akımı: Pil kalitesi ve bağlantıları kontrol edin
- Aşırı Isınma: Akım limitini aşmayın, soğutma sağlayın
Verimli Kullanım İpuçları
- Aynı marka ve kapasitede piller kullanın
- İlk kullanımda tam şarj-deşarj döngüsü yapın
- Maksimum akımın %80'ini geçmeyin
- Düzenli olarak hücre gerilimlerini kontrol edin
- Yüksek kaliteli Type-C kablo kullanın
- Uzun süreli depolamada %40-60 şarjda tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç sistemleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
3S BMS ne anlama gelir?
3S, 3 adet seri bağlı pil hücresini ifade eder. Her hücre 3.7V nominal gerilime sahiptir.
Type-C girişi ile normal şarj girişi arasındaki fark nedir?
Type-C daha modern, çift yönlü takılabilir ve 5V girişle kolay şarj sağlar.
20A akım kapasitesi hangi cihazlar için yeterlidir?
12V 240W'a kadar güç çeken cihazlar için uygundur. LED, motor, fan sistemleri gibi.
Balans fonksiyonu neden gereklidir?
Seri bağlı pillerin eşit şarj olmasını sağlar, pil ömrünü uzatır ve güvenliği artırır.
BMS olmadan 3S pil paketi kullanılabilir mi?
Güvenlik riski yüksektir. Aşırı şarj, deşarj ve dengesizlik pil hasarına neden olabilir.
Hangi tip 18650 piller kullanılmalıdır?
Yüksek deşarj akımlı, kaliteli marka 18650 Li-ion piller tercih edilmelidir.
Type-C ile şarj süresi ne kadardır?
2A şarj akımıyla, 3000mAh pil paketi yaklaşık 2-3 saatte tam şarj olur.
BMS arızası nasıl anlaşılır?
Çıkış vermeme, sürekli kesme, dengesiz şarj veya aşırı ısınma arıza belirtileridir.
