2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C
2S 7.4V Lityum Pil Şarj Kontrol Devresi, modern Type-C bağlantı portu ile 2 seri lityum pil hücresini güvenle şarj etmek için tasarlanmıştır. Kompakt boyutları ve yüksek verimli şarj yönetimi sunar.
Type-C girişi sayesinde güncel şarj adaptörleri ile uyumlu olan bu BMS modülü, akıllı şarj kontrolü ve koruma özellikleri ile öne çıkar. 1A şarj akımı kapasitesi ile hızlı ve güvenli şarj sağlar.
Entegre koruma devreleri ile donatılmış bu şarj kontrol modülü, piller, aküler ve BMS sistemlerinde güvenilir performans sunar. DIY projeler için ideal çözümdür.
Teknik Özellikler
2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: 2S Type-C Şarj Kontrol Devresi
- Giriş Portu: USB Type-C
- Giriş Gerilimi: 5V DC
- Çıkış Gerilimi: 8.4V (tam şarj)
- Nominal Pil Gerilimi: 7.4V (3.7V x 2)
- Şarj Akımı: 1A (maksimum)
- Desteklenen Hücre Sayısı: 2S (2 seri)
- Şarj Kesme Gerilimi: 8.4V ± 0.05V
- Şarj Yöntemi: CC/CV (Sabit Akım/Sabit Gerilim)
- Koruma Özellikleri: Aşırı şarj, ters polarite
- LED Gösterge: Şarj durumu (Kırmızı/Yeşil)
- Çalışma Sıcaklığı: 0°C ~ +45°C
- Boyutlar: 25mm x 17mm x 4mm
- Ağırlık: 2g
- PCB Kalınlığı: 1.6mm
- Montaj Tipi: SMD
- Verimlilik: >85%
- Uyumlu Pil Tipleri: Li-ion, Li-Po
Kullanım Alanları
2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Taşınabilir Cihazlar
- Powerbank projeleri
- Bluetooth hoparlörler
- Taşınabilir fanlar
- LED el fenerleri
- Kamp lambaları
Hobi Elektronik
- Arduino güç kaynakları
- RC oyuncak bataryaları
- Robot projeleri
- IoT cihazları
- Kablosuz sensörler
Güvenlik ve İletişim
- Kablosuz kamera sistemleri
- GPS takip cihazları
- Telsiz bataryaları
- Acil durum aydınlatması
- Alarm sistem yedekleri
Avantajlar ve Özellikler
2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C'nin sağladığı avantajlar ve çözümler.
- Modern Type-C Port: Evrensel uyumluluk ve kolay bağlantı
- Akıllı Şarj Kontrolü: CC/CV şarj profili ile güvenli şarj
- LED Gösterge: Şarj durumunu görsel takip
- Kompakt Tasarım: Küçük boyutları ile alan tasarrufu
- Yüksek Verimlilik: %85 üzeri enerji verimliliği
- Otomatik Şarj Kesme: Tam dolumda otomatik durdurma
- Geniş Uyumluluk: Li-ion ve Li-Po pil desteği
- Kolay Entegrasyon: Basit bağlantı yapısı
- Güvenlik Korumaları: Aşırı şarj ve ters polarite koruması
- Düşük Isı Üretimi: Verimli çalışma ile minimum ısınma
Bağlantı ve Kurulum
2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C'nin doğru bağlantısı ve kurulumu hakkında bilgiler.
İpucu: Pil bağlantısında polariteye dikkat edin. B+ ve B- işaretlerini kontrol ederek bağlantı yapın.
Bağlantı için gerekli malzemeler ve dikkat edilmesi gerekenler:
- 2S lityum pil paketi (7.4V nominal)
- Type-C USB kablosu
- 5V USB güç adaptörü (minimum 1A)
- Bağlantı kabloları
- Lehim ve havya
- Multimetre

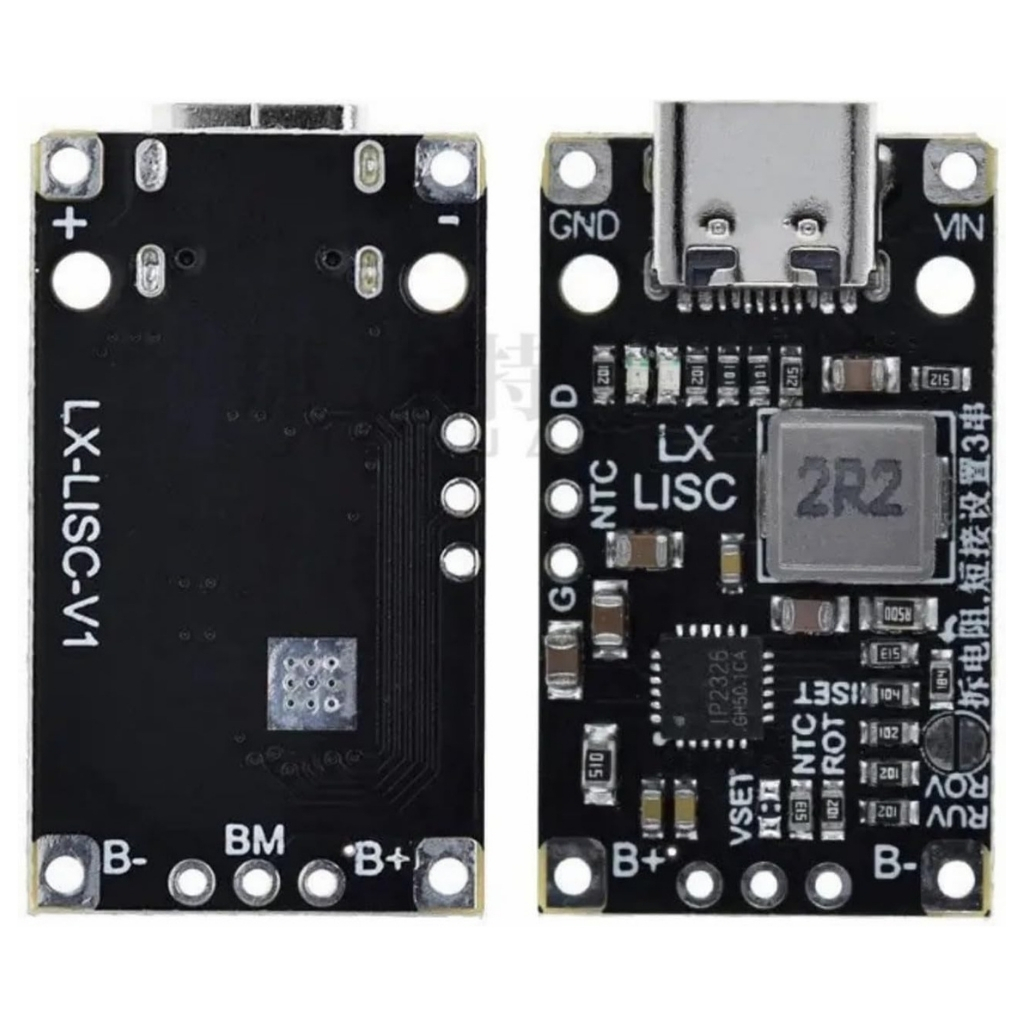

Modül bağlantı noktaları:
- Type-C Port: 5V DC güç girişi
- B+: Pil paketi pozitif terminali
- B-: Pil paketi negatif terminali
- LED1: Şarj göstergesi (Kırmızı: Şarj oluyor)
- LED2: Tam şarj göstergesi (Yeşil: Şarj tamamlandı)
Sorun Giderme ve İpuçları
2S 7.4V Lityum Pil Şarj Kontrol Devresi Type-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Şarj Başlamıyor: USB adaptör gücünü ve kablo bağlantısını kontrol edin
- LED Yanmıyor: Pil gerilimini ölçün, derin deşarj olabilir
- Yavaş Şarj: Adaptör akım kapasitesinin yeterli olduğundan emin olun
- Şarj Tamamlanmıyor: Pil sağlığını kontrol edin, hücreler dengesiz olabilir
- Aşırı Isınma: Ortam sıcaklığını kontrol edin, havalandırma sağlayın
Verimli Kullanım İpuçları
- Kaliteli Type-C kablo kullanın
- Minimum 1A çıkışlı USB adaptör tercih edin
- Şarj sırasında pili serin ortamda tutun
- Derin deşarj olmuş pilleri yavaş şarj edin
- Düzenli olarak pil gerilimlerini kontrol edin
- Uzun süreli kullanmayacaksanız %60 şarjda saklayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç sistemleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Type-C girişli şarj modülünün avantajı nedir?
Modern cihazlarla uyumluluk, kolay bulunabilir kablo ve adaptörler, çift yönlü takılabilme kolaylığı sağlar.
Bu modül BMS yerine geçer mi?
Hayır, sadece şarj kontrolü sağlar. Tam koruma için ayrıca BMS kullanılması önerilir.
Hangi güç kaynaklarıyla kullanılabilir?
5V USB adaptör, powerbank, bilgisayar USB portu veya araç USB şarj cihazları kullanılabilir.
Şarj süresi ne kadardır?
Pil kapasitesine bağlıdır. 2000mAh pil yaklaşık 2-3 saatte tam şarj olur.
LED göstergelerin anlamı nedir?
Kırmızı LED şarj devam ediyor, yeşil LED şarj tamamlandı anlamına gelir.
Farklı kapasiteli piller kullanılabilir mi?
Evet, 7.4V nominal gerilimli tüm 2S Li-ion veya Li-Po piller kullanılabilir.
Modül su geçirmez mi?
Hayır, nem ve sudan korunmalıdır. Dış ortam kullanımı için kılıf önerilir.
Aynı anda şarj ve deşarj yapılabilir mi?
Bu modül sadece şarj içindir. Eş zamanlı kullanım için özel devreler gerekir.
