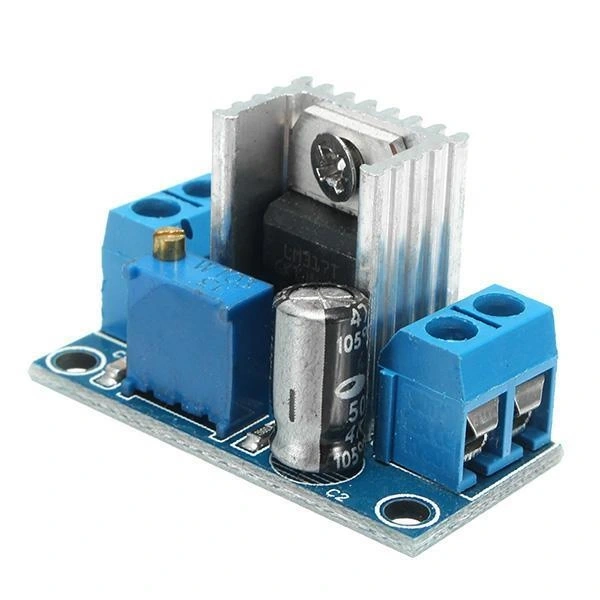

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü, farklı voltaj seviyelerindeki DC güç kaynaklarını belirli bir voltaja düşürmek için kullanılan ayarlanabilir bir regülatör devresedir. Üzerindeki potansiyometre ile çıkış voltajını hassas bir şekilde ayarlayabilirsiniz.

Giriş voltaj aralığı 4.2V-40V olan bu modül, çıkış voltajını 1.25V-37V arasında ayarlama imkanı sunar. Entegre LM317 regülatörü sayesinde, stabil ve düzgün DC voltaj çıkışı sağlar.

Arduino projeleri için ideal olan bu modül, motorlar, sensörler ve diğer elektronik bileşenler için gerekli olan spesifik voltaj seviyelerini elde etmenize olanak tanır. Küçük boyutu ve kolay kullanımı ile projelerinize hızlıca entegre edilebilir.

Teknik Özellikler

LM317 DC-DC Voltaj Düşürücü Regülatör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Regülatör Entegresi: LM317T
• Giriş Voltaj Aralığı: 4,2V - 40V DC
• Çıkış Voltaj Aralığı: 1.25V - 37V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 1.5A (soğutucu ile 2.2A)
• Çıkış Stabilizasyonu: ±0.1%
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Voltaj Düşümü: Minimum 3V (doğru çalışma için giriş voltajı, çıkış voltajından en az 3V yüksek olmalıdır)
• Ayar Yöntemi: Potansiyometre ile manuel ayar
• Devre Koruması: Kısa devre koruması, termal aşırı yük koruması
• PCB Boyutları: 45mm x 20mm x 17mm (yaklaşık)
• Montaj Delikleri: 2 adet. 3mm çap
• Soğutucu: Entegre alüminyum soğutucu
• Bağlantı Terminalleri: Vidalı terminal bloğu (IN+, IN-, OUT+, OUT-)
• Verimlilik: ~60-70% (yüke ve voltaj farkına bağlı olarak)
• Ripple Redüksiyonu: Tipik olarak 80dB

Bağlantı ve Kullanım

LM317 DC-DC Voltaj Düşürücü Regülatör Modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

LM317 regülatör modülünü bağlamak ve kullanmak için aşağıdaki adımları izleyin:

• Giriş Bağlantısı:
  • IN+ terminalini güç kaynağınızın pozitif (+) ucuna bağlayın
  • IN- terminalini güç kaynağınızın negatif (-) ucuna (GND) bağlayın
  • Güç kaynağı voltajının 4.2V-40V aralığında olduğundan emin olun
• Çıkış Bağlantısı:
  • OUT+ terminalini yükünüzün pozitif (+) ucuna bağlayın
  • OUT- terminalini yükünüzün negatif (-) ucuna bağlayın

Çıkış voltajını ayarlamak için, giriş gücünü bağladıktan sonra modül üzerindeki potansiyometreyi bir tornavida ile yavaşça çevirin. Voltajı ölçmek için bir multimetre kullanın. Potansiyometreyi saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek ise voltajı azaltır.

LM317 regülatör modülü, lineer bir regülatör olduğundan, giriş ve çıkış voltajları arasında büyük fark olduğunda ısınabilir. Bu durumda, modül otomatik olarak termal koruma sistemini aktive eder ve aşırı ısınmayı önler.

Bu modül, Arduino gibi hassas elektronik bileşenleri beslemek için idealdir. LM317 modülü, Voltaj Dönüştürücüler kategorisindeki diğer ürünlerden farklı olarak hassas çıkış regülasyonu ve gürültü redüksiyonu özelliklerine sahiptir.

Uygulama Alanları

LM317 DC-DC Voltaj Düşürücü Regülatör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

• Mikrodenetleyici güç kaynakları
• Sensör besleme devreleri
• LED sürücü sistemleri
• Hassas voltaj gerektiren elektronik devreler

Hobi ve DIY Uygulamaları

• Bataryalı cihazlar için voltaj regülasyonu
• Model araç ve uçak elektroniği
• Audio sistemler için temiz güç kaynağı
• Laboratuvar güç kaynağı projeleri

Endüstriyel Kullanımlar

• Otomasyon sistemleri
• Kontrol panelleri
• Test cihazları
• Küçük ölçekli güç dağıtım sistemleri

Proje Örnekleri

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir Laboratuvar Güç Kaynağı

LM317 regülatör modülü, LCD ekran, potansiyometre ve 12V güç adaptörü kullanarak basit bir ayarlanabilir laboratuvar güç kaynağı yapabilirsiniz. Düzenek, potansiyometre ile kolayca ayarlanabilen 1.25V-12V arası çıkış voltajı sağlar. LCD ekran, çıkış voltajını ve akımını gerçek zamanlı olarak gösterir. Arduino'yu kullanarak voltaj ve akım bilgilerini LCD ekranda gösterebilir, aynı zamanda preset değerleri hafızada tutabilirsiniz. Regülatör üzerine ek soğutucu ekleyerek daha yüksek akım kapasitesi elde edebilirsiniz. Bu kompakt güç kaynağı, elektronik prototipleme, LED test etme veya küçük devre beslemesi için idealdir.

Çoklu Voltaj Güç Dağıtım Modülü

Birkaç LM317 regülatör modülü kullanarak, bir güç kaynağından farklı voltaj çıkışları sağlayan bir güç dağıtım sistemi oluşturabilirsiniz. Bu sistem, örneğin 12V giriş kaynağından 3.3V, 5V ve 9V çıkışları aynı anda sağlayabilir. Her bir LM317 modülü, sabit bir çıkış voltajına ayarlanır. Çıkışlar, her biri 1.5A'e kadar akım sağlayabilir. Küçük bir kutu içine monte edilerek taşınabilir bir güç istasyonu haline getirilebilir. Bu modül, farklı voltaj gereksinimlerine sahip çoklu cihazların beslenmesi gereken karışık elektronik projelerde oldukça kullanışlıdır.

Akıllı Batarya Şarj Sistemi

LM317 modülü, Arduino Nano, akım sensörü ve LCD ekran kullanarak akıllı bir batarya şarj sistemi geliştirebilirsiniz. Sistem, farklı tipteki şarj edilebilir bataryaları (Li-ion, Ni-MH, Kurşun asit) uygun şarj profilleriyle şarj edebilir. Arduino, batarya tipine göre LM317 modülünün çıkış voltajını kontrol eder. Akım sensörü, şarj akımını sürekli izleyerek şarj durumunu belirler. LCD ekran, şarj durumu, voltaj, akım ve tahmini şarj süresini gösterir. Şarj tamamlandığında veya bir anormallik durumunda, sistem otomatik olarak şarjı keser. Bu proje, elektronik hobiciler ve küçük atölyeler için ekonomik bir çok amaçlı şarj cihazı sağlar.

Sorun Giderme ve İpuçları

LM317 DC-DC Voltaj Düşürücü Regülatör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Giriş ve çıkış voltajı arasındaki farkı azaltın, ek soğutucu ekleyin, yük akımını düşürün.
• Dengesiz Çıkış Voltajı: Giriş voltajının yeterli ve stabil olduğundan emin olun, büyük kapasitörler ekleyin.
• Çıkış Yok: Polarite doğruluğunu kontrol edin, modülün termal korumasının devreye girmemiş olduğunu kontrol edin.
• Düşük Çıkış Voltajı: Giriş voltajının çıkış voltajından en az 3V yüksek olduğundan emin olun.
• Yüksek Gürültü: Giriş ve çıkışa 100nF ve 10µF kapasitörler ekleyin, kablo uzunluklarını kısaltın.

Performans İpuçları

• Yüksek akım gerektiren uygulamalar için ek soğutucu veya fan kullanın.
• Verimlilik için giriş voltajını, hedeflenen çıkış voltajına olabildiğince yakın tutun.
• Daha hassas voltaj ayarı için potansiyometreyi çok yavaş ve küçük hareketlerle çevirin.
• Hassas ölçümler için her zaman yüklü durumda ayar yapın, yüksüz durumdaki ayarlar yanıltıcı olabilir.
• Uzun süreli kullanımlarda düzenli aralıklarla çıkış voltajını kontrol edin ve gerektikçe yeniden ayarlayın.

Paket İçeriği

• 1 adet LM317 DC-DC Voltaj Düşürücü Regülatör Modülü
