MT3608 Ayarlanabilir DC-DC Voltaj Regülatörü

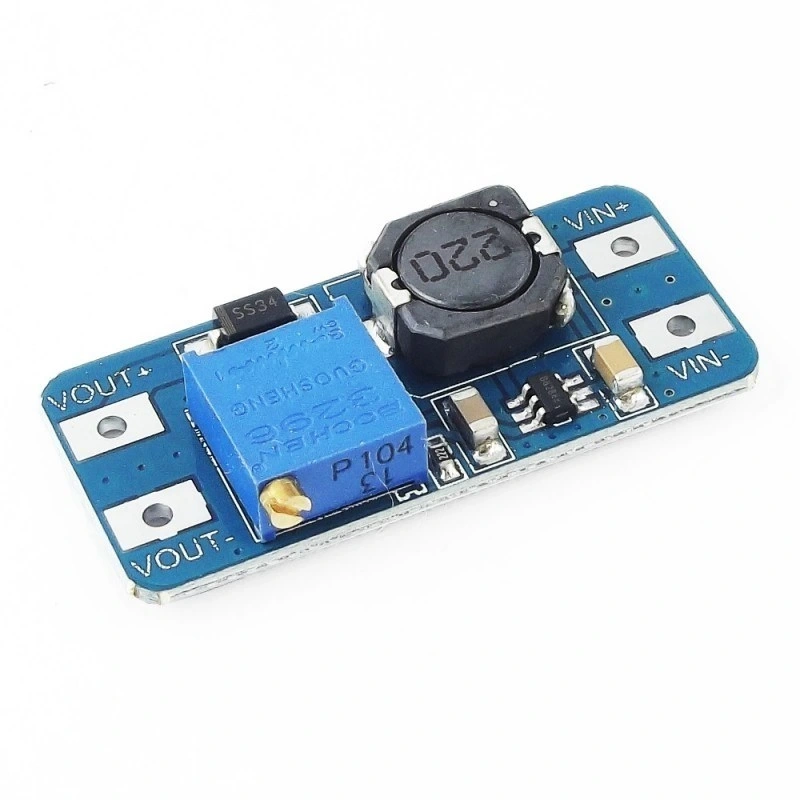

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörü, düşük voltajlı güç kaynaklarını yüksek voltajlı çıkışlara dönüştürmek için tasarlanmış kompakt ve yüksek verimli bir step-up (boost) dönüştürücü modülüdür. 2V-24V giriş aralığıyla çalışabilen bu modül, çıkış voltajını 5V-28V arasında hassas şekilde ayarlama imkanı sunar.

Bu regülatör modülü, Arduino projeleri, LED sürücüleri, sensör beslemeleri ve batarya ile çalışan elektronik sistemler için idealdir. 2A'e kadar yük akımı sağlayabilen bu dönüştürücü, yüksek anahtarlama frekansı sayesinde düşük dalgalanma ve yüksek verimlilik sunar.

Voltaj Dönüştürücüler kategorisindeki bu modül, üzerindeki hassas potansiyometre ile ayarlanabilir voltaj çıkışı, kompakt boyutu ve %93'e varan verimliliği ile elektronik projelerinizde kullanışlı bir güç kaynağı çözümüdür.

Teknik Özellikler

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Tipi: Boost (Step-Up) DC-DC Dönüştürücü.
• Ana Entegre: MT3608 Yüksek Verimli Step-Up Dönüştürücü
• Giriş Voltajı: 2V - 24V DC,
• Çıkış Voltajı: 5V - 28V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 2A (giriş voltajı ve çıkış voltajına bağlı)
• Maksimum Çıkış Gücü: 4W - 25W (giriş-çıkış voltaj farkına bağlı)
• Çalışma Frekansı: 1.2MHz
• Verimlilik: %93'e kadar (yük ve voltaj farkına bağlı)
• Atıl Akım Tüketimi: <50μA
• Voltaj Ayarı: Üzerindeki potansiyometre ile
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Çıkış Dalgalanması: <100mV (tipik)
• Giriş Bağlantısı: IN+ ve IN- pinleri
• Çıkış Bağlantısı: OUT+ ve OUT- pinleri
• Koruma Özellikleri: Kısa devre sınırlı koruması, termal koruma
• PCB Boyutları: 36mm x 17mm x 14mm (U x G x Y)
• Montaj Delikleri: 2mm çapında 2 adet
• Ağırlık: Yaklaşık 5g

Bağlantı ve Kullanım

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörünün bağlantısı ve kullanım talimatları.

Temel bağlantı:

• Giriş Bağlantısı:
  • IN+ pinine güç kaynağının pozitif (+) ucu
  • IN- pinine güç kaynağının negatif (-) ucu
• Çıkış Bağlantısı:
  • OUT+ pinine yükün pozitif (+) ucu
  • OUT- pinine yükün negatif (-) ucu

Voltaj ayarı:

• Modül üzerindeki potansiyometreyi saat yönünde çevirerek çıkış voltajını artırabilirsiniz
• Potansiyometreyi saat yönünün tersine çevirerek çıkış voltajını azaltabilirsiniz
• Ayar yaparken multimetre kullanarak hassas değer elde edin
• Voltaj ayarını her zaman yüksüz durumda yapın

Önemli kullanım notları:

• Giriş voltajı her zaman çıkış voltajından düşük olmalıdır
• Maksimum çıkış akımı, giriş-çıkış voltaj farkı arttıkça azalır
• Çıkış gücü = Giriş gücü x Verimlilik formülüne göre hesaplanır
• Yüksek akım çekildiğinde modül ısınabilir
• Sürekli maksimum yükte çalıştırmak ömrünü kısaltabilir

Uygulama ipuçları:

• Giriş ve çıkış pinlerine kapasitörler eklemek dalgalanmayı azaltır
• Güç bağlantıları için kalın kablolar kullanın (20 AWG veya daha kalın)
• Modülü nemden ve toz ortamlarından koruyun
• Yüksek akım uygulamalarında modüle küçük bir soğutucu ekleyin
• Modül ile yük arasındaki mesafeyi mümkün olduğunca kısa tutun

Uygulama Alanları

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

LED Aydınlatma Projeleri

• LED şerit beslemesi
• Yüksek güçlü LED sürücüleri
• Batarya ile çalışan LED lambalar
• Araç LED aydınlatma sistemleri
• RGB LED projeleri

Elektronik ve Hobi Projeleri

• Batarya ile çalışan Arduino projeleri
• Sensör sistemleri
• Kablosuz vericiler
• Taşınabilir elektronik cihazlar
• Güneş enerjili uygulamalar

Endüstriyel Uygulamalar

• Kontrol sistemleri
• Motor sürücüleri
• Sensör ağları
• Uzaktan izleme cihazları
• Test ve ölçüm ekipmanları

Proje Örnekleri

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörü kullanılarak yapılabilecek detaylı proje örnekleri.

USB LED Projektör

MT3608 modülü, 10W LED çip, heatsink ve 5V USB güç kaynağı kullanarak kompakt bir LED projektör yapabilirsiniz. 5V USB girişi, MT3608 modülüne bağlanır ve çıkış voltajı LED çipin çalışma voltajına (genellikle 9-12V) ayarlanır. LED çip, yeterli soğutma için bir heatsink üzerine monte edilir ve odaklama için basit bir lens eklenir. Opsiyonel olarak bir transistör ve potansiyometre eklenerek parlaklık kontrolü sağlanabilir. Tüm sistem küçük bir kutu içine yerleştirilerek taşınabilir hale getirilebilir. Bu projektör, kamp, acil aydınlatma veya DIY fotoğraf stüdyosu için kullanılabilir. MT3608 modülü, düşük voltajlı USB kaynağından yüksek güçlü LED'i beslemek için gereken voltaj dönüşümünü verimli bir şekilde sağlar.

Güneş Enerjili IoT Sensör İstasyonu

Küçük güneş paneli, 3.7V lityum pil, TP4056 şarj modülü, MT3608 regülatör, ESP8266 NodeMCU ve çeşitli sensörler kullanarak bağımsız bir çevre izleme istasyonu oluşturabilirsiniz. Güneş paneli, pili şarj eder ve pil, MT3608 regülatör üzerinden sensörleri ve WiFi modülünü besler. Pil voltajı (3.7V) MT3608 ile yükseltilerek ESP8266 ve sensörler için gerekli 5V elde edilir. ESP8266, enerji tasarrufu için derin uyku modunda çalıştırılır ve belirli aralıklarla uyanarak sensör verilerini okur ve buluta gönderir. Bu istasyon, tarım alanları, şantiyeler, doğal yaşam alanları gibi elektrik şebekesinden uzak yerlerde sıcaklık, nem, toprak nemi, hava kalitesi gibi verileri izlemek için kullanılabilir.

Dual Voltaj Laboratuvar Güç Kaynağı

12V adaptör, MT3608 modülü, voltmetre modülü, akım sensörü ve potansiyometreler kullanarak ayarlanabilir bir laboratuvar güç kaynağı yapabilirsiniz. 12V adaptör, hem doğrudan çıkış olarak hem de MT3608'in girişi olarak kullanılır. MT3608, 12V'u 5V-28V arasında ayarlanabilir bir voltaja yükseltir. Böylece iki farklı voltaj çıkışı elde edilir. Dijital voltmetre ve ampermetreler ile anlık değerler görüntülenir. Çıkışlara açma/kapama anahtarları ve kısa devre koruması için sigorta eklenir. Potansiyometre ile akım sınırlama ve hassas voltaj ayarı yapılabilir. Kompakt bir kutu içerisine yerleştirilen bu güç kaynağı, elektronik hobiciler, öğrenciler ve küçük laboratuvarlar için uygun maliyetli ve çok yönlü bir test ekipmanı olarak kullanılabilir.

Sorun Giderme ve İpuçları

MT3608 Ayarlanabilir DC-DC Voltaj Regülatörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Giriş voltajının yeterli olduğunu kontrol edin. Çıkış akımının limitleri aşmadığından emin olun. Potansiyometre ayarını kontrol edin.
• Aşırı Isınma: Çıkış akımını azaltın. Giriş-çıkış voltaj farkını düşürün. Soğutucu ekleyin. Modülün hava akışı alacak şekilde monte edildiğinden emin olun.
• Kararsız Çıkış Voltajı: Giriş voltajının stabil olduğunu kontrol edin. Çıkışa 100-220µF kapasitör ekleyin. Yükün değişken olmadığından emin olun.
• Modül Çalışmıyor: Giriş polaritesini kontrol edin. Minimum 2V giriş olduğunu doğrulayın. Bağlantıların sağlam olduğundan emin olun. Entegrenin aşırı ısınıp ısınmadığını kontrol edin.
• Yüksek Çıkış Gürültüsü: Giriş ve çıkışa ek filtreleme kapasitörleri ekleyin. Bağlantı kablolarını kısaltın. Hassas cihazlar için LC filtre ekleyin.

Performans İpuçları

• Verimlilik için giriş-çıkış voltaj farkını minimum tutun
• Yüksek akımlarda giriş ve çıkışa ek kapasitörler ekleyin
• Elektronik gürültüye duyarlı devrelerde ek filtreleme kullanın
• Sürekli 1A üzerinde kullanımda modüle soğutma ekleyin
• Sabit uygulamalarda hot-glue ile potansiyometreyi sabitleyin

Paket İçeriği

• MT3608 Ayarlanabilir DC-DC Voltaj Regülatörü
