AMS1117 3V3 Voltaj Regülatör Modülü

AMS1117 3.3V Voltaj Regülatör Modülü

AMS1117 3.3V Voltaj Regülatör Modülü, elektronik projelerinizde kararlı 3.3V DC çıkış sağlayan kompakt bir doğrusal regülatör kartıdır. Özellikle WiFi modülleri, sensörler ve düşük voltajlı mikrodenetleyiciler için ideal güç kaynağı çözümüdür.

Üzerindeki AMS1117-3.3 entegresi, düşük voltaj düşümü ve kararlı çıkış özelliği sunarak hassas elektronik devrelerin güvenle çalışmasını sağlar. Kısa devre koruması ve aşırı ısınma koruması içerir.

Arduino projelerinde ESP8266, ESP32 gibi 3.3V çalışan bileşenlerle kullanım için ideal olan bu modül, Voltaj Dönüştürücüler ailesinin en çok tercih edilen ürünlerinden biridir.

Teknik Özellikler

AMS1117 3.3V Voltaj Regülatör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Regülatör Entegresi: AMS1117-3.3
• Giriş Voltajı: 4.5V ~ 12V DC
• Çıkış Voltajı: 3.3V DC (sabit)
• Maksimum Çıkış Akımı: 800mA
• Voltaj Düşümü (Dropout): Tipik 1,1V
• Çıkış Voltajı Hassasiyeti: ±1%
• Giriş Kapasitörü: 10μF
• Çıkış Kapasitörü: 10μF
• Güç Göstergesi: LED
• Çalışma Sıcaklığı: -20°C ~ +85°C
• PCB Boyutları: 33mm x 15mm x 10mm (yaklaşık)
• Montaj Delikleri: 2 adet, 3mm çapında
• Konnektör Tipi: Pin header (2.54mm aralıklı)
• Korumalar: Kısa devre koruması, Termal koruma
• Regülasyon Tipi: Doğrusal (Lineer) regülatör

Bağlantı ve Kullanım

AMS1117 3.3V Voltaj Regülatör Modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

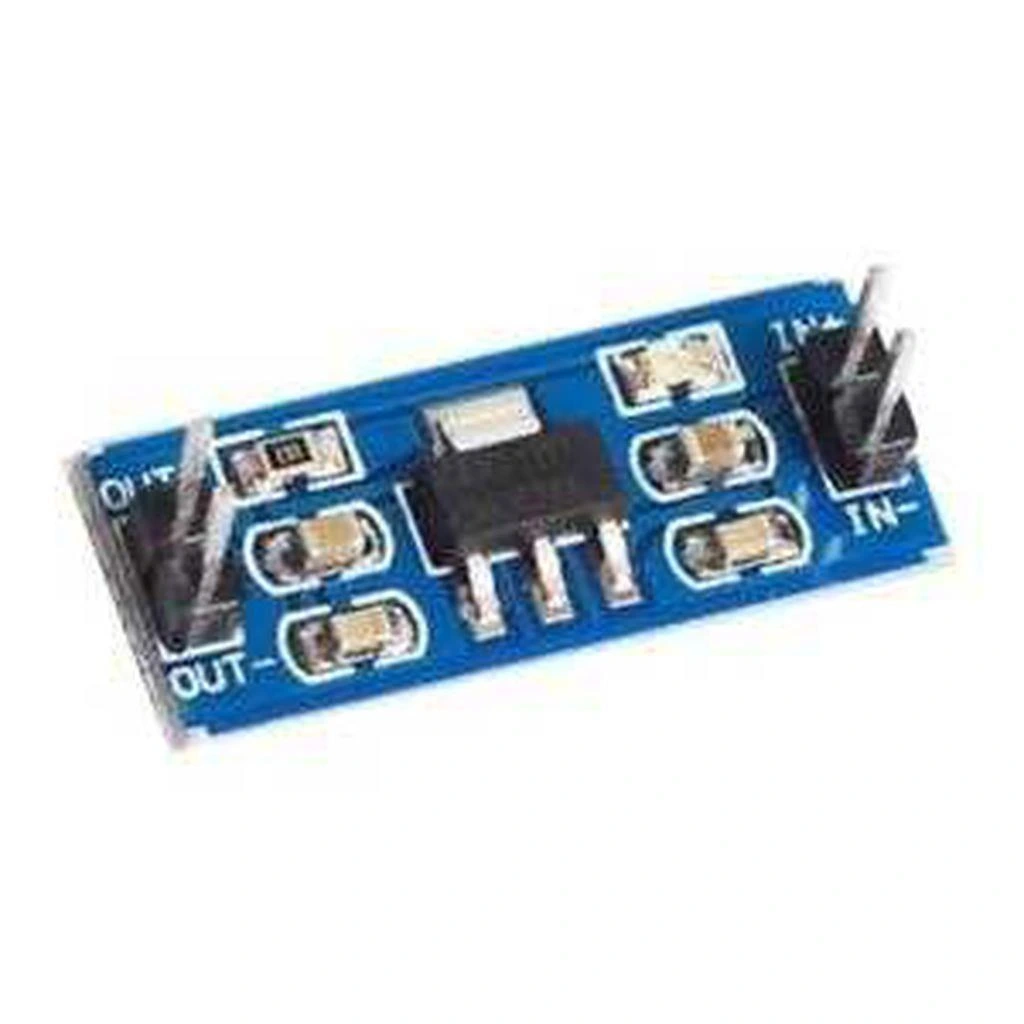

AMS1117 3.3V Voltaj Regülatör Modülünü kullanmak oldukça basittir. Modül üzerinde bulunan bağlantı noktaları şu şekildedir:

• IN+: Giriş güç kaynağının pozitif (+) ucu
• IN-: Giriş güç kaynağının negatif (-) ucu (GND)
• OUT+: Çıkış 3.3V
• OUT-: Çıkış GND

Modülü Arduino veya diğer mikrodenetleyicilerle kullanırken dikkat etmeniz gereken önemli noktalar vardır:

1. Giriş Voltajı: Modülün düzgün çalışması için giriş voltajının en az 4.5V olması gerekir. Bu, AMS1117'nin 1.1V'luk voltaj düşümünü ve 3.3V çıkış voltajını karşılamak için gereklidir.
2. Arduino ile Kullanım: Arduino'nun 5V çıkışını bu modüle bağlayarak 3.3V cihazları (ESP8266, ESP32, çeşitli sensörler vb.) güvenle besleyebilirsiniz.
3. Toprak Bağlantısı: Giriş ve çıkış tarafındaki GND (toprak) hatları modül üzerinde birbirine bağlıdır. Projenizde ortak bir toprak hattı kullanılmasını sağlayın.

Doğrusal regülatörlerde, giriş ve çıkış voltajı arasındaki fark ısı olarak dağıtılır. Bu nedenle, giriş voltajı yükseldikçe modül daha fazla ısınır. Uzun süreli veya yüksek akım gerektiren uygulamalarda, giriş voltajını mümkün olduğunca düşük tutmak (4.5V-6V arası) veya modüle küçük bir soğutucu eklemek faydalı olacaktır.

Modülün üzerindeki LED göstergesi, çalışma durumunu gösterir. LED ışığı yanıyorsa, modül çalışıyor demektir. Kısa devre durumunda, AMS1117 entegresinin dahili koruma devresi aktifleşir ve kendini kapatır, LED söner.

Hassas ölçüm yapan devrelerde (örneğin analog sensörler), 3.3V hattında meydana gelebilecek gürültüyü azaltmak için çıkışa ek filtreleme kapasitörleri eklemek faydalı olabilir.

Uygulama Alanları

AMS1117 3.3V Voltaj Regülatör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

WiFi ve İletişim Modülleri

• ESP8266 ve ESP32 projeleri
• Bluetooth modülleri
• RF iletişim sistemleri
• NRF24L01 kablosuz ağlar

Sensör Uygulamaları

• 3.3V çalışan hassas sensörler
• Sıcaklık ve nem ölçüm devreleri
• İvmeölçer ve jiroskop sensörleri
• Basınç ve gaz sensörleri

Mikrodenetleyici Projeleri

• Raspberry Pi Pico besleme
• ARM tabanlı mikrodenetleyiciler
• STM32 geliştirme kartları
• FPGA ve CPLD devreleri

Proje Örnekleri

AMS1117 3.3V Voltaj Regülatör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Kompakt WiFi Hava İstasyonu

Arduino Nano, AMS1117 3.3V regülatör modülü, ESP8266 WiFi modülü, BME280 sıcaklık/nem/basınç sensörü ve küçük bir OLED ekran kullanarak kompakt bir WiFi hava istasyonu oluşturabilirsiniz. Arduino Nano 5V ile çalışırken, ESP8266 ve BME280 sensörünün 3.3V beslemeye ihtiyacı vardır. AMS1117 modülü, Arduino'nun 5V çıkışını 3.3V'a dönüştürerek bu bileşenlere güvenli güç sağlar. Arduino, BME280 sensöründen I2C protokolü ile veri okuyarak çevre koşullarını ölçer ve bu verileri OLED ekranda gösterir. Aynı zamanda, ESP8266 WiFi modülü üzerinden verileri bulut platformuna (örneğin ThingSpeak veya Blynk) yükler. Bu şekilde, hava durumu verilerinizi internet üzerinden takip edebilirsiniz. AMS1117 regülatörünün kararlı 3.3V çıkışı, ESP8266'nın güvenilir bir şekilde çalışmasını sağlar ve iletişim hatalarını önler. Tüm sistem, USB güç kaynağı veya 9V pil ile beslenebilir. Bu kompakt hava istasyonu, ev içi iklim takibi, ofis ortam koşullarının izlenmesi veya mini meteoroloji istasyonu olarak kullanılabilir. Sistem, ekstra sensörler (ör. UV indeksi, CO2 seviyesi) ile genişletilebilir.

Batarya Beslemeli IoT Sensör Düğümü

ESP32, AMS1117 3.3V regülatör modülü, çeşitli çevre sensörleri, 18650 Li-ion pil, TP4056 şarj modülü ve küçük güneş paneli kullanarak düşük güç tüketimli bir IoT sensör düğümü oluşturabilirsiniz. ESP32 ve sensörler 3.3V besleme gerektirdiğinden, AMS1117 regülatörü pil voltajını (3.7V-4.2V) sabit 3.3V'a dönüştürmek için kullanılır. Sistem, belirli aralıklarla uyanarak çevre verilerini ölçer ve bu verileri MQTT protokolü ile bir merkezi sunucuya iletir. Ölçümler arasında ESP32, derin uyku moduna geçerek pil ömrünü uzatır. Güneş paneli, gün boyunca TP4056 modülü üzerinden Li-ion pili şarj eder, böylece sistem tamamen otonom çalışabilir. AMS1117 regülatörünün düşük voltaj düşümü (1.1V) sayesinde, pil voltajı 4.5V'un altına düştüğünde bile sistem çalışmaya devam edebilir. Bu sensör düğümü, uzak dış mekanlarda çevre izleme, tarımsal veri toplama, hava kalitesi ölçümü veya orman yangını erken uyarı sistemleri için idealdir. Su geçirmez bir muhafaza içine yerleştirilerek her türlü hava koşulunda çalışabilir. Düşük maliyetle çoğaltılarak geniş alanları kapsayan bir sensör ağı oluşturulabilir.

Çift Voltajlı Elektronik Proje Test Platformu

Arduino UNO, AMS1117 3.3V regülatör modülü, breadboard, LED göstergeler, ve çeşitli konnektörler kullanarak kullanışlı bir elektronik proje test platformu oluşturabilirsiniz. Bu platform, hem 5V hem de 3.3V ile çalışan bileşenleri aynı anda test etmenize olanak tanır. Arduino'nun 5V çıkışı doğrudan 5V bileşenlerine giderken, AMS1117 3.3V regülatörü üzerinden 3.3V hatları oluşturulur. Test platformunda, farklı voltaj seviyelerini gösteren LED'ler bulunur. Ayrıca, I2C, SPI ve UART gibi yaygın iletişim protokolleri için hazır bağlantı noktaları eklenebilir. Çift voltaj seviyesi sayesinde, Arduino (5V) ve ESP8266/ESP32 (3.3V) gibi farklı voltajda çalışan mikrodenetleyicileri bir arada test edebilirsiniz. Bu platform, seviye dönüştürücüler eklenerek geliştirilebilir, böylece 5V ve 3.3V lojik seviyeleri arasında güvenli iletişim sağlanır. Üzerine mini osiloskop, lojik analizör veya multimetre modülleri entegre edilebilir. Bu test platformu, elektronik prototipleme sürecinizi hızlandırır, hata ayıklamayı kolaylaştırır ve farklı voltaj gereksinimlerine sahip bileşenlerle çalışırken zaman kazandırır.

Sorun Giderme ve İpuçları

AMS1117 3.3V Voltaj Regülatör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok veya Düşük: Giriş voltajının 4.5V'un üzerinde olduğunu kontrol edin, bağlantıları doğrulayın, aşırı yükleme olmadığından emin olun.
• Aşırı Isınma: Giriş voltajını düşürün, modüle soğutucu ekleyin, çekilen akımı azaltın veya daha verimli anahtarlamalı regülatör kullanmayı düşünün.
• Kararsız WiFi Bağlantısı: ESP8266/ESP32 modülleri için çıkışa ek filtreleme kapasitörleri ekleyin, güç kaynağını WiFi iletişiminden kaynaklanabilecek voltaj düşümlerine karşı güçlendirin.
• LED Göstergesi Yanmıyor: Giriş polaritesini kontrol edin, kısa devre olup olmadığını kontrol edin, giriş voltajının yeterli olduğundan emin olun.
• Sensör Okumaları Kararsız: Analog sensörler için daha iyi filtreleme yapın, dijital ve analog toprak hatlarını ayırın, gürültüyü azaltmak için kapasitörler ekleyin.

Performans İpuçları

• 3.3V hattına bağlı hassas sensörler için, regülatörün çıkışına 100μF elektrolitik ve 100nF seramik kapasitör paralel bağlayın.
• WiFi modülleriyle çalışırken, ani akım çekişlerine karşı daha büyük çıkış kapasitörleri kullanın.
• Batarya ile çalışan projelerde, enerji verimliliği için anahtarlamalı regülatörler (örn. MP1584) tercih edin.
• Birden fazla 3.3V cihaz kullanıyorsanız, toplam akım tüketiminin 800mA'i geçmediğinden emin olun.
• Uzun kablo kullanımında, voltaj düşümünü kompanse etmek için cihaz yakınına ek filtreleme kapasitörleri yerleştirin.

Paket İçeriği

• 1x AMS1117 3.3V Voltaj Regülatör Modülü
