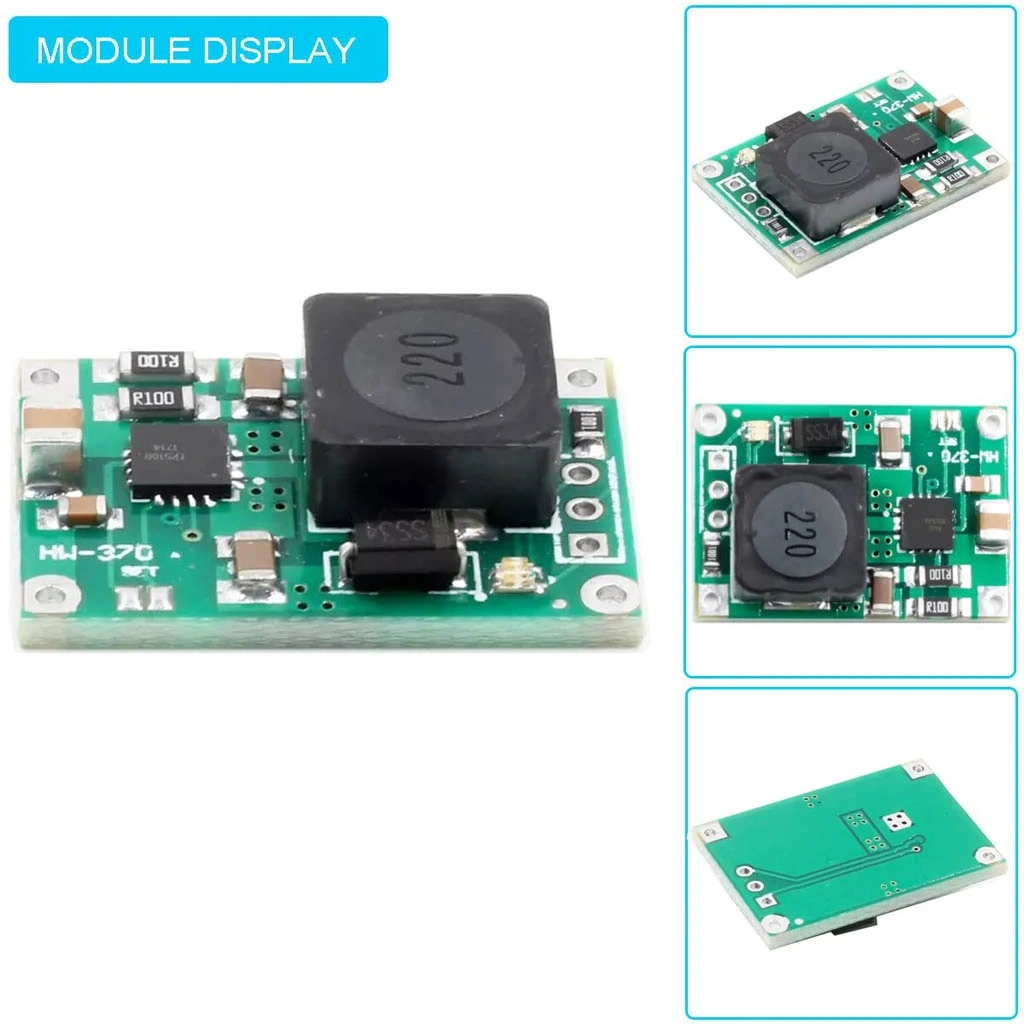

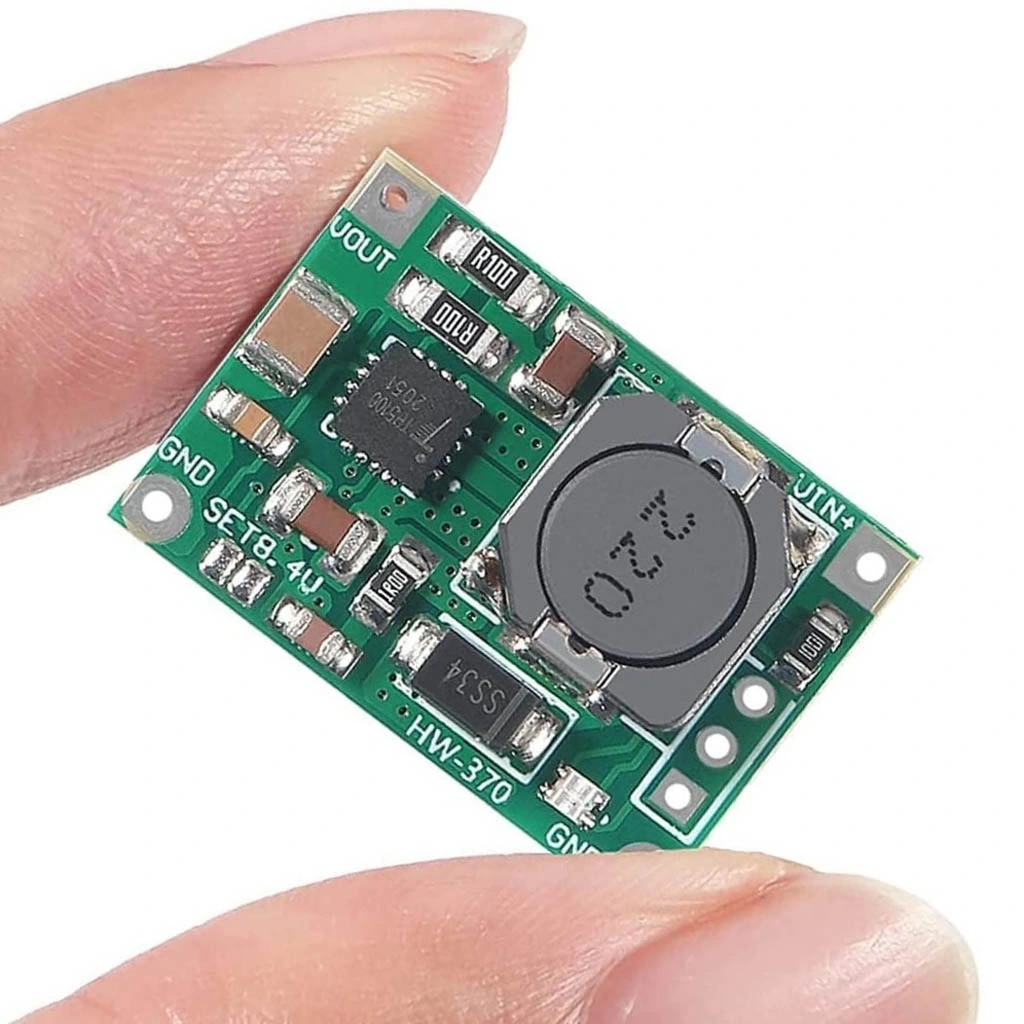

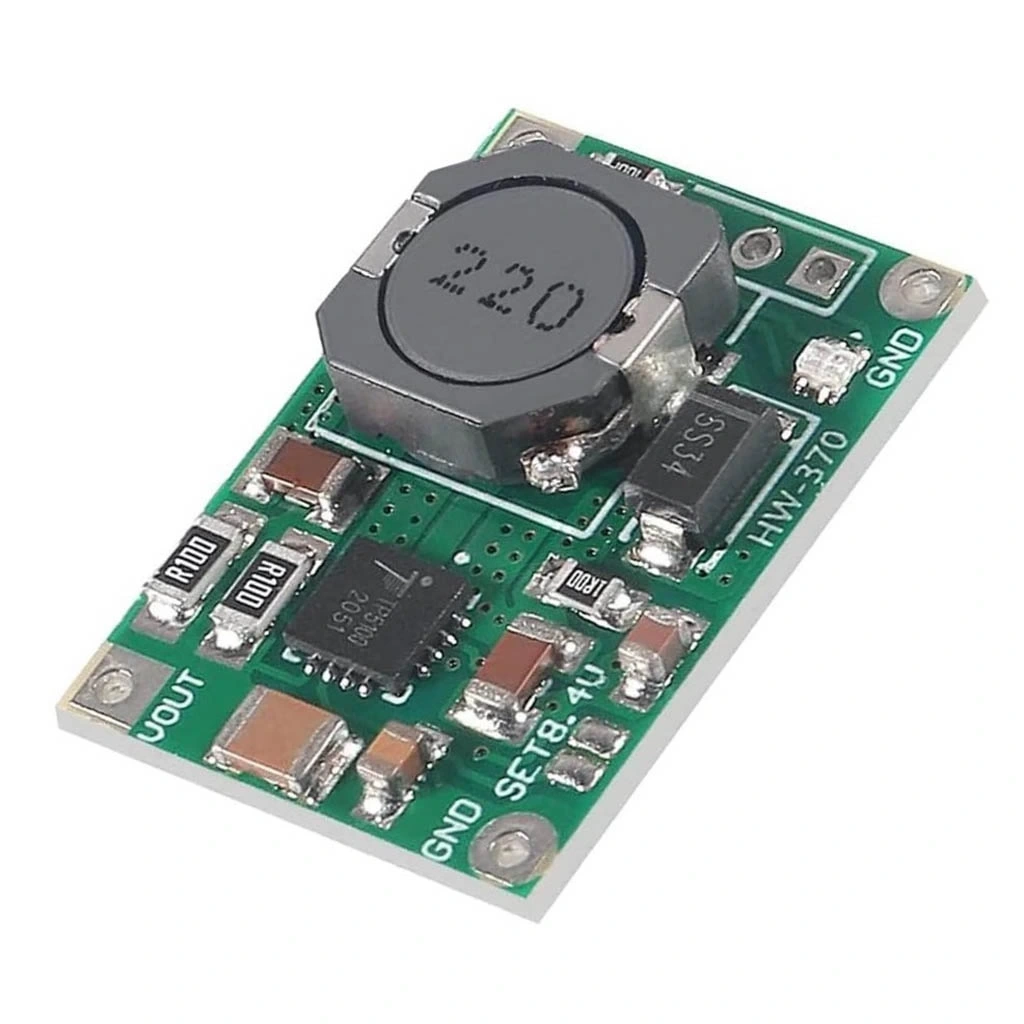

TP5100 1S 2A 4.2V / 2S 8.4V Lityum Pil Şarj Modülü

TP5100 1S 2A 4.2V / 2S 8.4V Lityum Pil Şarj Modülü

TP5100 1S 2A 4.2V / 2S 8.4V Lityum Pil Şarj Modülü, yüksek performanslı ve güvenilir bir lityum iyon/lityum polimer pil şarj çözümüdür. Tek hücreli (1S) veya çift hücreli (2S) lityum pil konfigürasyonlarını sabit akım (CC) ve sabit voltaj (CV) modlarında şarj etme yeteneğine sahip bu kompakt modül, elektronik projeleriniz için ideal bir güç yönetim çözümü sunar.

TP5100 entegre devresi etrafında tasarlanmış olan bu modül, 2A'e kadar şarj akımı sağlayabilir ve üzerindeki LED göstergelerle şarj durumunu kolayca takip etmenize olanak tanır. Aşırı şarj, aşırı deşarj ve kısa devre korumalarına sahip olması, hem pillerinizi hem de bağlı elektronik cihazlarınızı güvenle korumasını sağlar.

Premium kaliteli TP5100 Lityum Pil Şarj Modülü, Arduino ve diğer mikrodenetleyici tabanlı projeler, taşınabilir güç kaynakları, robotik uygulamalar ve pille çalışan IoT cihazları gibi çeşitli elektronik uygulamalar için mükemmel bir seçimdir. Üzerindeki terminal blokları sayesinde kolay bağlantı imkanı sunar ve standart 5V-9V güç adaptörleri veya USB güç kaynakları ile çalışabilir.

---

Teknik Özellikler

TP5100 Lityum Pil Şarj Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: TP5100 lityum pil şarj entegresi
• Şarj Modu: Sabit Akım (CC) / Sabit Voltaj (CV)
• Pil Konfigürasyonu: 1S (3.7V) veya 2S (7.4V) lityum pil
• Giriş Voltajı: 5V-9V DC
• Maksimum Şarj Akımı: 2A (ayarlanabilir)
• Şarj Sonlandırma Voltajı: 1S için 4.2V / 2S için 8.4V
• Şarj Sonlandırma Akımı: 50mA (tam şarj tespiti için)
• Çalışma Sıcaklığı: -10°C ila +85°C

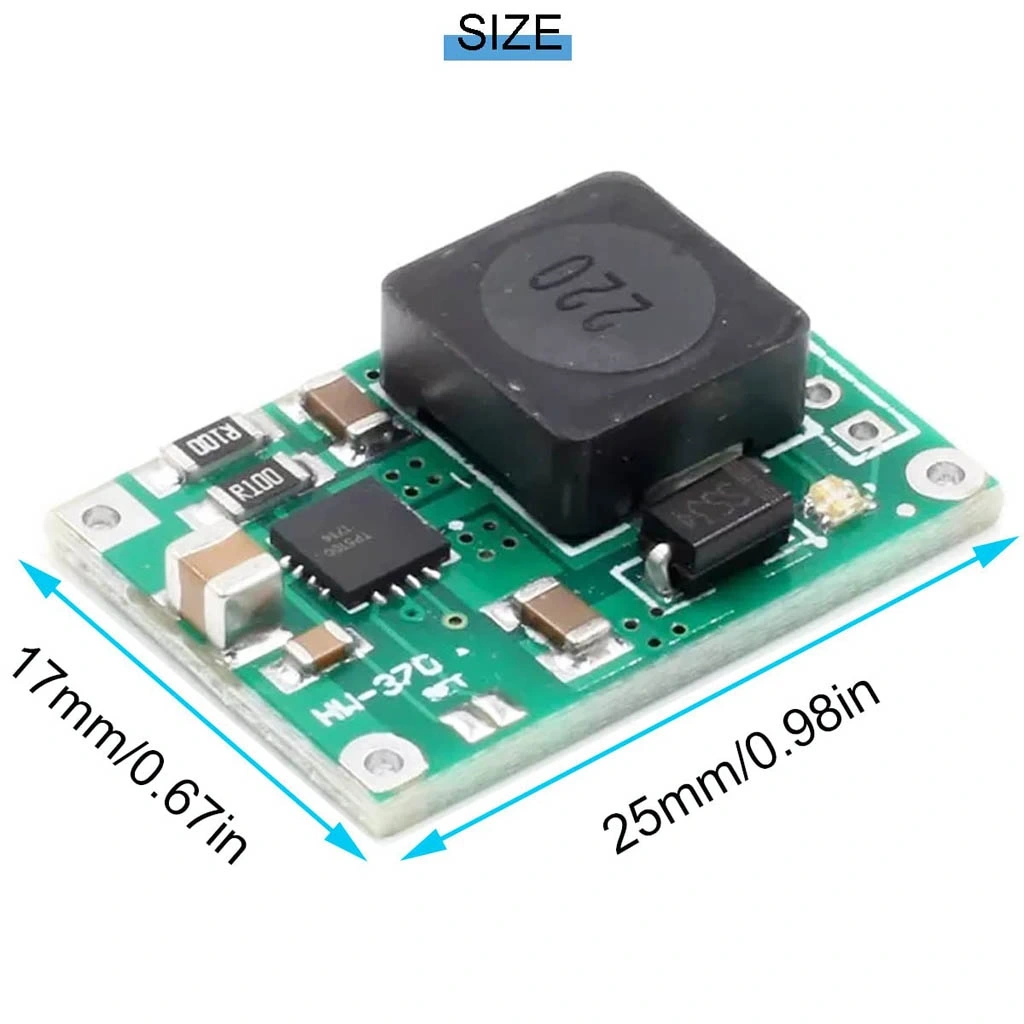

• Modül Boyutları: Yaklaşık 32mm x 17mm x 6mm
• Şarj Göstergeleri: Kırmızı LED (şarj oluyor), Mavi LED (şarj tamamlandı)
• Koruma Özellikleri: Aşırı şarj, aşırı akım, kısa devre koruması
• Bağlantı Arayüzü: Terminal bloğu (giriş ve çıkış için)
• Çalışma Verimliliği: >%90 (tipik çalışma koşullarında)
• Çalışma Frekansı: 2MHz (düşük EMI üretimi)
• Standby Akımı: <100μA (pil bağlı değilken)
• Şarj Profili Seçimi: 1S/2S jumper ile ayarlanabilir
• Akım Ayarı: Harici direnç ile şarj akımı ayarlanabilir
• PCB Kalitesi: FR-4 malzeme, çift taraflı
• Montaj Delikleri: Kolay montaj için 2 adet delik
• Ters Polarite Koruması: Giriş ters bağlantı koruması

---

Kullanım Avantajları

TP5100 Lityum Pil Şarj Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Mod Şarj: Hem 1S hem de 2S lityum pilleri şarj edebilme esnekliği
• Yüksek Akım Kapasitesi: 2A'e kadar şarj akımı ile hızlı şarj imkanı
• Kapsamlı Koruma: Aşırı şarj, aşırı akım ve kısa devre koruma fonksiyonları
• CC/CV Şarj Algoritması: Lityum piller için optimum şarj profili
• Görsel Geri Bildirim: Şarj durumunu gösteren LED indikatörler
• Kompakt Boyut: Minimum alan kaplayan küçük boyutlu tasarım
• Kurulum Kolaylığı: Terminal blokları ile kolay bağlantı imkanı
• Yüksek Verimlilik: %90'ın üzerinde çalışma verimliliği
• Akım Ayarlanabilirliği: Uygulamaya göre şarj akımını ayarlama imkanı
• Düşük Bekleme Tüketimi: Düşük standby akımı ile enerji tasarrufu

---

İdeal Kullanım Alanları

TP5100 Lityum Pil Şarj Modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Taşınabilir Güç Kaynakları: DIY powerbank ve taşınabilir şarj cihazları
• Arduino Projeleri: Pil beslemeli Arduino tabanlı projeler
• Robotik Uygulamalar: Robot ve elektronik araçlar için pil şarj sistemi
• Güneş Enerjili Sistemler: Güneş panelleri ile lityum pillerin şarj edilmesi
• IoT Cihazları: Pil ile çalışan sensör ağları ve veri toplama sistemleri
• LED Aydınlatma: Taşınabilir LED aydınlatma sistemleri
• Elektronik Aletler: Şarj edilebilir el aletleri ve ölçüm cihazları
• Hobi Elektronik: RC araçlar ve drone'lar için pil şarj sistemleri
• Acil Durum Güç Sistemleri: Yedek güç kaynakları ve kesintisiz güç sistemleri
• Müzik Ekipmanları: Taşınabilir amplifikatörler ve ses sistemleri

---

Bağlantı ve Kullanım Rehberi

TP5100 Lityum Pil Şarj Modülünü doğru şekilde bağlamak ve kullanmak için aşağıdaki adımları izleyin.

---

TP5100 Şarj Entegresi Teknolojisi

TP5100 entegresinin çalışma prensibi ve lityum pil şarj teknolojisinin detayları.

TP5100 şarj modülü, gelişmiş bir lityum pil şarj entegresi etrafında tasarlanmıştır. Bu entegre, lityum piller için optimize edilmiş CC/CV (Sabit Akım/Sabit Voltaj) şarj algoritmasını kullanarak güvenli ve verimli şarj sağlar.

CC/CV Şarj Algoritması:

TP5100 entegresinin çalışma prensibi ve şarj döngüsü aşamaları:

• Ön Şarj Aşaması: Tamamen boşalmış pilleri güvenli bir şekilde şarj etmek için düşük akımla başlangıç
• Sabit Akım (CC) Aşaması: Ana şarj aşaması, belirlenen maksimum akım ile şarj
• Sabit Voltaj (CV) Aşaması: Pil voltajı 4.2V'a (1S) veya 8.4V'a (2S) ulaştığında sabit voltajda şarj
• Sonlandırma Aşaması: Şarj akımı belirlenen minimum seviyeye (yaklaşık 50mA) düştüğünde şarjı otomatik olarak sonlandırma
• Tamamlama Tespiti: Şarj tamamlandığında mavi LED ile görsel bildirim

Bu akıllı şarj algoritması, pil ömrünü maksimize ederken hızlı ve güvenli şarj sağlar.

Koruma Mekanizmaları:

TP5100 entegresinin dahili güvenlik özellikleri:

• Aşırı Şarj Koruması: Lityum pillerin kritik voltaj seviyelerini aşmasını önleme
• Aşırı Akım Koruması: Şarj akımını güvenli limitler içinde tutma
• Kısa Devre Koruması: Çıkış kısa devresi durumunda otomatik koruma
• Termal Koruma: Yüksek sıcaklıklarda otomatik şarj kısıtlama
• Ters Bağlantı Koruması: Giriş tarafında ters polarite bağlantısına karşı koruma

Bu koruma özellikleri, hem pili hem de bağlı ekipmanı potansiyel hasarlardan korur.

Verimlilik ve Isı Yönetimi:

TP5100 entegresinin verimlilik ve termal performans özellikleri:

• Yüksek Çevirim Verimliliği: %90+ verimlilikle minimum enerji kaybı
• Entegre MOSFET'ler: Dahili güç transistörleri ile kompakt tasarım
• 2MHz Anahtarlama Frekansı: Düşük gürültü ve yüksek verimlilik için optimize edilmiş frekans
• Termal Yönetim: Sıcaklık artışını sınırlayan akıllı anahtarlama algoritması
• Düşük Quiescent Akım: Bekleme modunda minimum güç tüketimi

Bu özellikler, modülün yüksek performans ve uzun ömürlü çalışma sunmasını sağlar.

---

Lityum Pil Şarj Güvenliği ve En İyi Uygulamalar

Lityum pillerin güvenli şarj edilmesine ilişkin önemli bilgiler ve uygulama önerileri.

Lityum piller yüksek enerji yoğunluğuna sahip olduğundan, şarj işlemi sırasında güvenlik önlemlerine dikkat edilmesi kritik öneme sahiptir. TP5100 modülü dahili koruma özellikleri sunsa da, kullanıcı tarafından alınacak ek önlemler maksimum güvenlik sağlar.

Lityum Pil Güvenlik Önlemleri:

Lityum pillerin şarj edilmesi sırasında dikkat edilmesi gereken güvenlik hususları:

• Gözetim Altında Şarj: Özellikle ilk kullanımda şarj işlemini gözetim altında gerçekleştirme
• Doğru Voltaj Seçimi: 1S/2S ayarının pil konfigürasyonunuzla kesinlikle uyumlu olmasını sağlama
• Yanmaz Yüzeyler: Şarj işlemini yanmaz yüzeyler üzerinde gerçekleştirme
• Sıcaklık Kontrolü: Şarj sırasında pil sıcaklığını kontrol etme (45°C'nin altında olmalı)
• Fiziksel Hasar Kontrolü: Şişmiş, deforme olmuş veya hasar görmüş pilleri asla şarj etmeme

Bu temel güvenlik önlemleri, lityum pil şarj işlemi sırasındaki riskleri minimize eder.

Pil Ömrünü Uzatma Stratejileri:

Lityum pillerin kullanım ömrünü maksimize etmek için uygulama önerileri:

• Kısmi Şarj Döngüleri: Pili her zaman %100 şarj etmek yerine %80 civarında şarj etme
• Derin Deşarjdan Kaçınma: Pili %20 kapasitesinin altına düşürmekten kaçınma
• Optimum Akım Seçimi: 0.5C ile 1C arası şarj akımı kullanma (örn. 2000mAh pil için 1-2A)
• Ortam Sıcaklığı: 15-25°C arası sıcaklıklarda şarj etme
• Uzun Süreli Depolama: Uzun süre kullanılmayacaksa pili %40-60 şarj seviyesinde saklama

Bu uygulamalar, lityum pillerinizin ömrünü önemli ölçüde uzatabilir.

Uyumlu Pil Tipleri ve Kapasiteleri:

TP5100 modülünün kullanılabileceği pil tipleri ve kapasite aralıkları:

• Desteklenen Pil Tipleri: Li-ion (LiCoO2, LiMn2O4), Li-polymer (LiPo)
• Tek Hücre (1S): 3.7V nominal, 4.2V maksimum şarj voltajlı lityum piller
• Çift Hücre (2S): 7.4V nominal, 8.4V maksimum şarj voltajlı seri bağlı piller
• İdeal Kapasite Aralığı: 1000mAh ila 10000mAh arası
• Şarj Süresi Hesabı: Pil kapasitesi (mAh) ÷ Şarj akımı (mA) × 1.2 (verimlilik faktörü)

Uygun pil tipi ve kapasitesinin seçilmesi, TP5100 modülünün optimum performansı sunmasını sağlar.

---

Arduino ve Elektronik Projelerde Kullanım

TP5100 Lityum Pil Şarj Modülünün Arduino ve elektronik DIY projelerinde kullanım örnekleri.

TP5100 modülü, Arduino ve diğer mikrodenetleyici tabanlı projelerde pil gücü gerektiren uygulamalar için ideal bir çözümdür. Güvenilir şarj özellikleri ve kompakt boyutu sayesinde, taşınabilir ve pil beslemeli projelerde rahatlıkla kullanılabilir.

Arduino Güç Yönetim Sistemleri:

Arduino projelerinde TP5100 modülünün entegrasyonu:

• Taşınabilir Arduino Projeleri: Sahada çalışan Arduino tabanlı veri kaydediciler için pil şarj çözümü
• Pil Yedekleme Sistemleri: Güç kesintisi durumunda devreye giren otomatik yedekleme
• Solar Güç Sistemleri: Güneş paneli + Arduino + TP5100 ile enerji hasadı yapan sistemler
• Akıllı Pil Yönetimi: Arduino ile pil durumunu izleyen ve raporlayan sistemler
• Çift Güç Kaynağı: Hem adaptör hem de pil ile çalışabilen sistemler için güç yönetimi

Bu uygulamalar, Arduino projelerinizin kullanım alanını genişleterek sahada ve taşınabilir ortamlarda çalışabilmesini sağlar.

Örnek Arduino Pil Monitör Devresi:

TP5100 ve Arduino ile basit bir pil şarj ve izleme sistemi:

// Arduino Lityum Pil Şarj Monitörü
// TP5100 modülü ile kullanım için
// Şarj durumunu seri monitöre rapor eder

const int pilVoltajPin = A0;    // Pil voltajı okuma pini
const int sarjDurumPin = 7;     // TP5100 mavi LED pini
float pilVoltaji = 0.0;
bool sarjDurumu = false;

void setup() {
  Serial.begin(9600);
  pinMode(sarjDurumPin, INPUT);
  Serial.println("TP5100 Pil Şarj Monitoru");
}

void loop() {
  // Pil voltajını oku (voltaj bölücü devre gereklidir)
  int sensorDegeri = analogRead(pilVoltajPin);
  pilVoltaji = sensorDegeri * (5.0 / 1023.0) * 2; // Voltaj bölücü oranına göre ayarlayın

  // Şarj durumunu kontrol et
  sarjDurumu = digitalRead(sarjDurumPin);

  // Bilgileri seri monitöre gönder
  Serial.print("Pil Voltaji: ");
  Serial.print(pilVoltaji);
  Serial.print("V, Sarj Durumu: ");
  Serial.println(sarjDurumu ? "Tamamlandi" : "Sarj Oluyor");

  delay(5000); // 5 saniyede bir güncelle
}

Bu örnek kod, Arduino'ya bağlı TP5100 modülünün durumunu izlemenize ve pil voltajını ölçmenize olanak tanır.

DIY Powerbank ve Mobil Güç Projeleri:

TP5100 modülüyle yapılabilecek taşınabilir güç projeleri:

• Basit Powerbank: 18650 piller ve TP5100 ile USB çıkışlı taşınabilir güç kaynağı
• Solar Şarjlı Powerbank: Güneş paneli ile şarj olan taşınabilir pil sistemi
• Akıllı Powerbank: Şarj durumunu LCD ekranda gösteren gelişmiş güç kaynağı
• Çoklu Çıkışlı Güç İstasyonu: Farklı voltaj çıkışları sunan kompakt güç kaynağı
• Acil Durum Şarj Cihazı: AA pillerden lityum pil şarj edebilen acil durum çözümü

Bu projeler, TP5100 modülünün esnek yapısı sayesinde çeşitli taşınabilir güç ihtiyaçlarını karşılayabilir.

---

Şarj Akımını Ayarlama ve Optimizasyon

TP5100 modülünde şarj akımının ayarlanması ve farklı uygulamalar için optimizasyon yöntemleri.

TP5100 modülü, standart olarak yaklaşık 1A şarj akımı sağlarken, özel uygulamalar için bu değer ayarlanabilir. Şarj akımının özelleştirilmesi, hem şarj süresini hem de pil ömrünü etkileyen önemli bir parametredir.

Şarj Akımını Belirleyen Faktörler:

TP5100 modülünde şarj akımının nasıl kontrol edildiği:

• Rp Direnç Değeri: Modül üzerindeki Rp direnci şarj akımını belirleyen ana komponenttir
• Akım Formülü: Işarj = 1200V / Rp (Ω) - Örneğin 1.2kΩ direnç yaklaşık 1A sağlar
• Varsayılan Akım: Fabrika ayarı olarak modül genellikle 1A civarında şarj akımı sunar
• Maksimum Limit: Modül 2A'e kadar şarj akımını destekler (600Ω Rp değeri ile)
• Minimum Akım: Düşük akım değerleri için daha yüksek direnç değerleri kullanılabilir

Bu parametreler, modülün şarj akım değerini belirleyen temel faktörlerdir.

Akım Değiştirme Yöntemleri:

TP5100 modülünde şarj akımını ayarlama teknikleri:

• Rp Direncini Değiştirme: Mevcut SMD direnci söküp yerine farklı değerde direnç lehimleme
• Paralel Direnç Ekleme: Mevcut Rp direncine paralel ek direnç ekleyerek toplam direnci düşürme
• Harici Ayarlanabilir Direnç: Gerektiğinde akımı değiştirmek için harici potansiyometre kullanma
• Çoklu Direnç Seçimi: Jumper ile seçilebilen farklı direnç değerleri ile akımı ayarlama
• Giriş Voltajı Limitlemesi: Giriş gücünü sınırlayarak dolaylı olarak akımı düşürme

Bu yöntemler, farklı uygulama ihtiyaçlarına göre şarj akımını özelleştirmenize olanak tanır.

Farklı Pil Kapasiteleri İçin Optimum Akım Değerleri:

Pil kapasitesine göre önerilen şarj akımı değerleri:

• 1000mAh Piller: 0.5A-1A arası şarj akımı (1.2kΩ-2.4kΩ Rp değeri)
• 2000-3000mAh Piller: 1A-1.5A arası şarj akımı (800Ω-1.2kΩ Rp değeri)
• 4000-5000mAh Piller: 1.5A-2A arası şarj akımı (600Ω-800Ω Rp değeri)
• 6000mAh+ Piller: 2A şarj akımı (600Ω Rp değeri)
• Paralel Bağlı Piller: Toplam kapasitenin 0.5C değeri kadar akım

Genel kural olarak, güvenli bir şarj hızı için pil kapasitesinin 0.5C ila 1C arasında bir akım değeri önerilir (örn. 2000mAh pil için 1A-2A arası).

---

Solar Uygulamalar ve Alternatif Güç Kaynakları

TP5100 modülünün güneş enerjisi ve diğer alternatif güç kaynaklarıyla kullanımı.

TP5100 modülünün esnek giriş voltaj aralığı (5V-9V), solar paneller ve diğer alternatif güç kaynaklarıyla kullanım için uygun bir seçim olmasını sağlar. Bu entegrasyon, taşınabilir ve kendine yeten güç sistemleri oluşturmanıza olanak tanır.

Solar Panel Entegrasyonu:

TP5100 modülü ile güneş panellerinin kullanım şekli:

• Uygun Panel Seçimi: 6V-9V çıkış voltajına sahip solar paneller ideal performans sağlar
• Voltaj Regülasyonu: Güneş ışığı değişimine bağlı voltaj dalgalanmalarını yönetme
• Diyot Koruması: Gece veya düşük ışıkta panelden pile geri akımı önlemek için diyot kullanımı
• Panel Boyutlandırma: En az 5W kapasiteli panel ile verimli şarj için yeterli güç sağlama
• Açı Optimizasyonu: Maksimum güneş ışığı alacak şekilde panel konumlandırması

Bu optimizasyonlar, solar sistemlerden maksimum verim elde etmenizi sağlar.

Diğer Alternatif Güç Kaynakları:

TP5100 modülü ile kullanılabilecek farklı güç kaynağı çözümleri:

• El Çevirme Jeneratörleri: Manuel güç üretimi için krank jeneratörleri
• Mini Rüzgar Türbinleri: Küçük rüzgar türbinlerinden üretilen enerji ile şarj
• Termoelektrik Jeneratörler: Isı farklarından elektrik üreten Peltier modülleri
• Kinetik Enerji Dönüştürücüler: Hareket ve titreşimden enerji hasadı yapan sistemler
• USB Güç Kaynakları: 5V USB çıkışından direkt şarj (1S modunda ideal)

Bu alternatif güç kaynakları, elektrik şebekesine erişimin olmadığı durumlarda bağımsız enerji çözümleri sunar.

Voltaj Regülasyonu ve Stabilizasyon:

Alternatif kaynaklardan gelen düzensiz voltajların yönetimi:

• Buck Dönüştürücü: Yüksek voltajları düşürüp stabilize eden voltaj dönüştürücüler
• Kapasitör Bankası: Voltaj dalgalanmalarını filtrelemek için büyük kapasitörler
• Giriş Koruması: Aşırı voltaja karşı zener diyot veya TVS koruma
• MPPT Kontrolörler: Solar panellerden maksimum güç almak için özel kontrolörler
• Hibrit Güç Sistemleri: Farklı kaynaklardan gelen gücü birleştiren akıllı yönetim sistemleri

Bu stabilizasyon çözümleri, alternatif kaynakların değişken çıkışlarını TP5100 modülü için uygun hale getirir.

---

Farklı Şarj Modülleriyle Karşılaştırma

TP5100 modülünün diğer popüler lityum pil şarj entegreleriyle karşılaştırılması.

Piyasada çeşitli lityum pil şarj çözümleri bulunmaktadır. TP5100'ün özellikleri ve performansının rekabet içindeki yerini anlamak, projeniz için en uygun modülü seçmenize yardımcı olabilir.

TP5100 vs. TP4056:

TP5100 ve yaygın kullanılan TP4056 modüllerinin karşılaştırması:

• Pil Konfigürasyonu: TP5100 hem 1S hem 2S pilleri desteklerken, TP4056 sadece 1S pilleri destekler
• Maksimum Akım: TP5100 2A'e kadar şarj akımı sağlarken, standart TP4056 modülleri genellikle 1A ile sınırlıdır
• Giriş Voltajı: TP5100 daha geniş giriş aralığına sahiptir (5V-9V vs. 4.5V-5.5V)
• Boyut: TP5100 genellikle daha kompakttır (terminal bloğu versiyonları hariç)
• Koruma Özellikleri: TP4056 genellikle pil koruma devreleriyle birlikte gelir (TP4056+DW01+8205)

TP5100, özellikle 2S pil desteği ve yüksek akım kapasitesi ile TP4056'dan öne çıkar.

TP5100 vs. MCP73831/73833:

TP5100 ve Microchip MCP serisi şarj entegreleri karşılaştırması:

• Esneklik: TP5100 daha yüksek voltaj ve akım değerlerini destekler
• Hassasiyet: MCP serileri daha hassas şarj sonu voltaj kontrolü sunar (±0.5%)
• Boyut: MCP entegreleri daha küçük modüllere entegre edilebilir
• Güç Verimliliği: Benzer verimlilik değerleri (yaklaşık %90)
• USB Uyumluluğu: MCP serisi doğrudan USB güç spesifikasyonlarına uyumludur

MCP serisi daha hassas uygulamalar için avantajlı olabilirken, TP5100 daha yüksek güç gerektiren projelerde öne çıkar.

Uygulama Bazlı Seçim Kriterleri:

Farklı projelerde uygun şarj modülü seçimi için kriterler:

• TP5100 İçin İdeal Uygulamalar:
  • Çift hücreli (2S) lityum pil projeleri
  • Yüksek kapasiteli pillerin hızlı şarjı
  • Solar panel gibi değişken voltaj kaynaklarıyla kullanım
• TP4056 İçin İdeal Uygulamalar:
  • Tek hücreli basit pil şarj uygulamaları
  • Entegre koruma devresi gerektiren projeler
  • Micro USB bağlantısı kullanılmak istendiğinde
• MCP Serisi İçin İdeal Uygulamalar:
  • Ultraküçük boyutlu projeler
  • Hassas pil şarj kontrolü gerektiren uygulamalar
  • Düşük güç tüketimi kritik olan sistemler

Doğru şarj modülünü seçmek, projenizin başarısında ve uzun vadeli güvenilirliğinde önemli rol oynar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

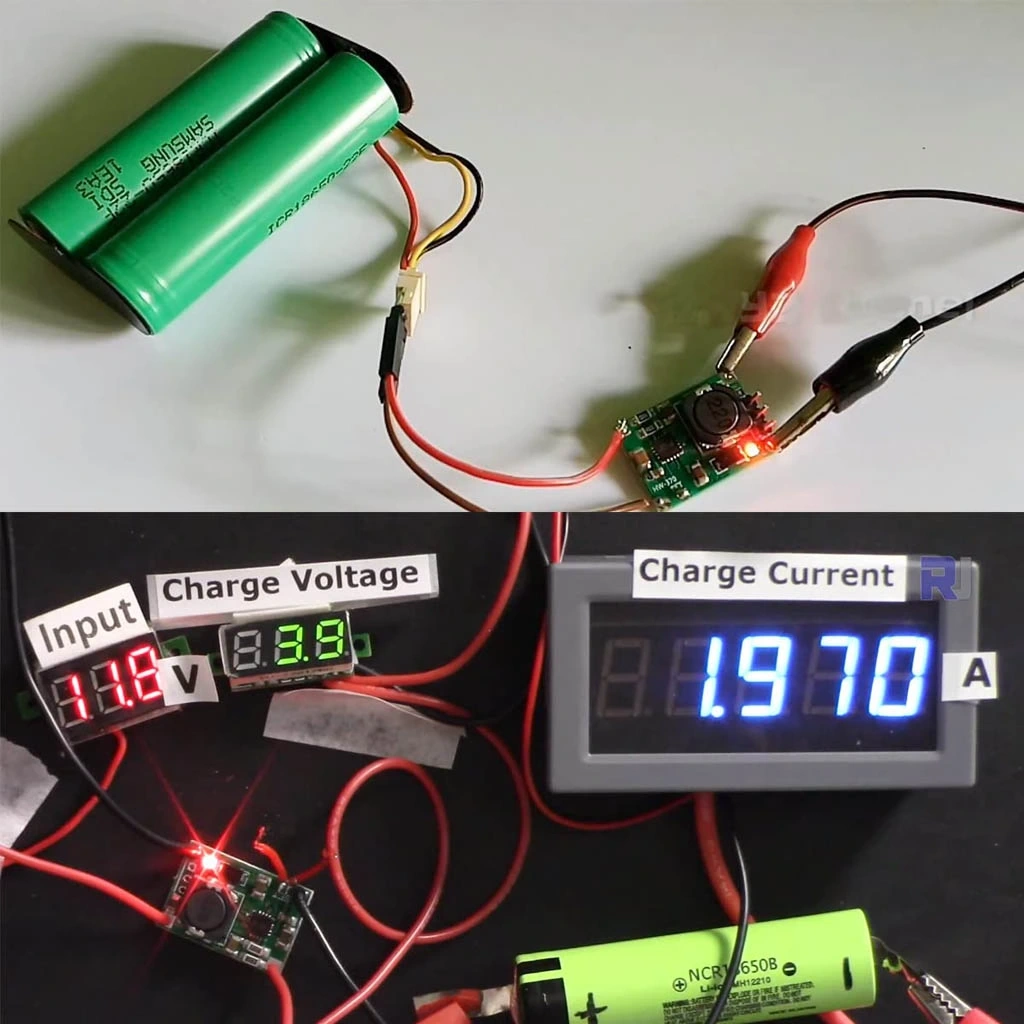

• 1 x TP5100 1S 2A 4.2V / 2S 8.4V Lityum Pil Şarj Modülü

Not: Güç kaynağı ve pil paketi dahil değildir, ayrıca temin edilmelidir.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
