4 Kanal Lojik Gerilim Seviye Dönüştürücü 3.3V-5V

4 Kanal Lojik Gerilim Seviye Dönüştürücü (3.3V-5V)

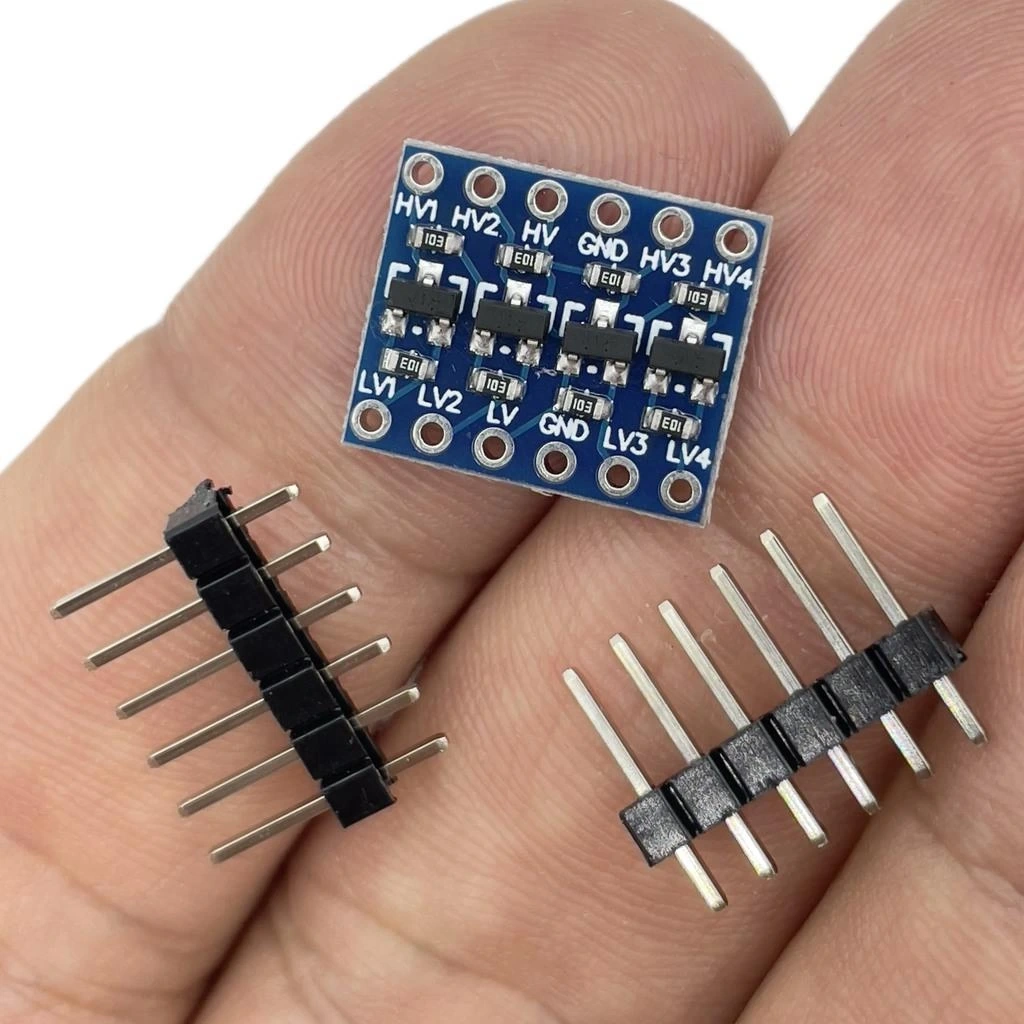

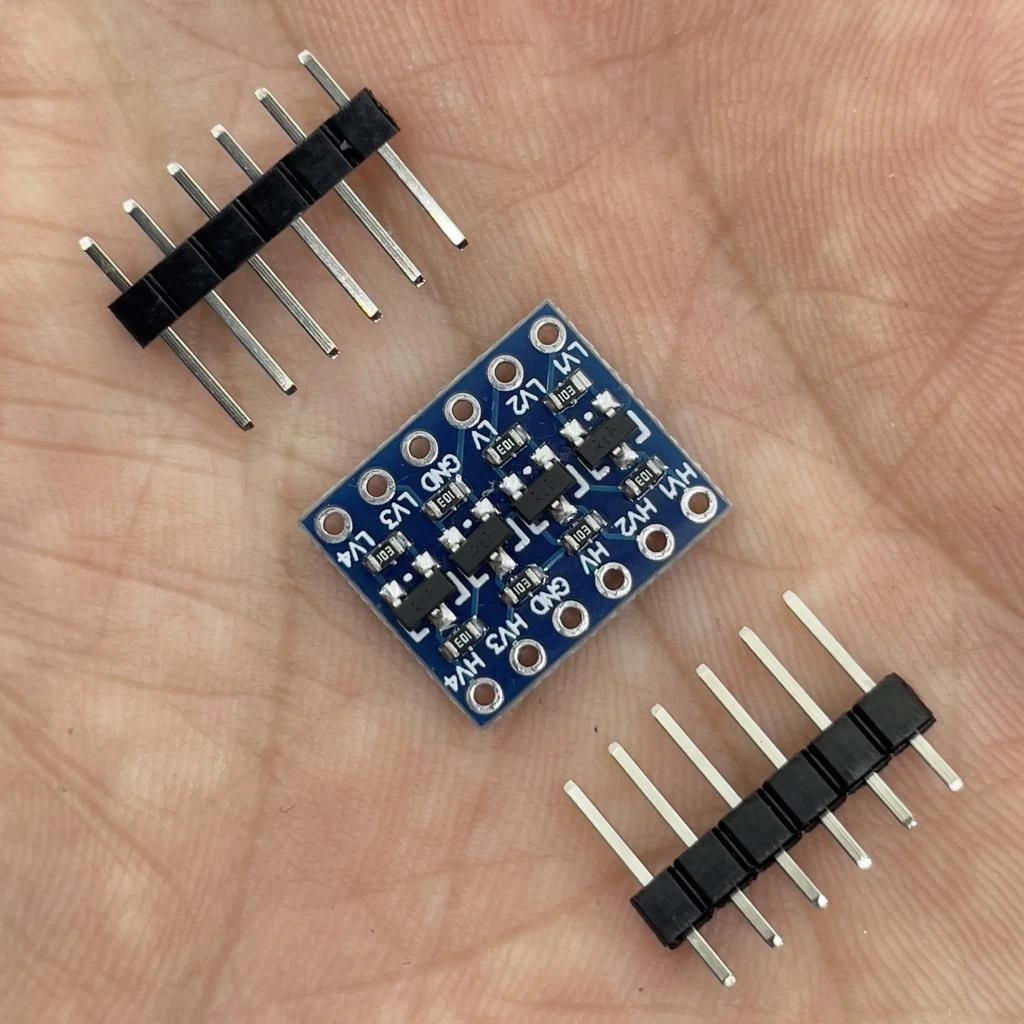

4 Kanal Lojik Gerilim Seviye Dönüştürücü, farklı voltaj seviyelerinde çalışan cihazlar arasında güvenli iletişim sağlayan çift yönlü bir modüldür. Özellikle 3.3V ve 5V sistemleri arasında veri aktarımı için idealdir.

Dört bağımsız kanal üzerinden çift yönlü sinyal dönüşümü yapabilen bu modül, MOSFET teknolojisi sayesinde güvenilir ve hızlı sinyal iletimi sağlar. Otomatik yön algılama özelliği ile kullanımı oldukça basittir.

Arduino gibi 5V cihazları ESP8266 veya ESP32 gibi 3.3V cihazlarla bağlamak için gereken bu modül, Voltaj Dönüştürücüler kategorisinin en önemli haberleşme bileşenlerinden biridir.

Teknik Özellikler

4 Kanal Lojik Gerilim Seviye Dönüştürücü modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kanal Sayısı: 4 bağımsız kanal
• Çalışma Prensibi: MOSFET tabanlı
• Çift Yönlü: Evet, otomatik yön algılama
• Düşük Voltaj Tarafı (LV): 1.8V ~ 3.6V
• Yüksek Voltaj Tarafı (HV): 3,3V ~ 5.5V
• Maksimum Sinyal Hızı: 2MHz (tipik)
• İletim Gecikmesi: <10ns
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Güç Tüketimi: <1mA (bekleme durumunda)
• Giriş/Çıkış Koruması: Dahili pull-up dirençleri

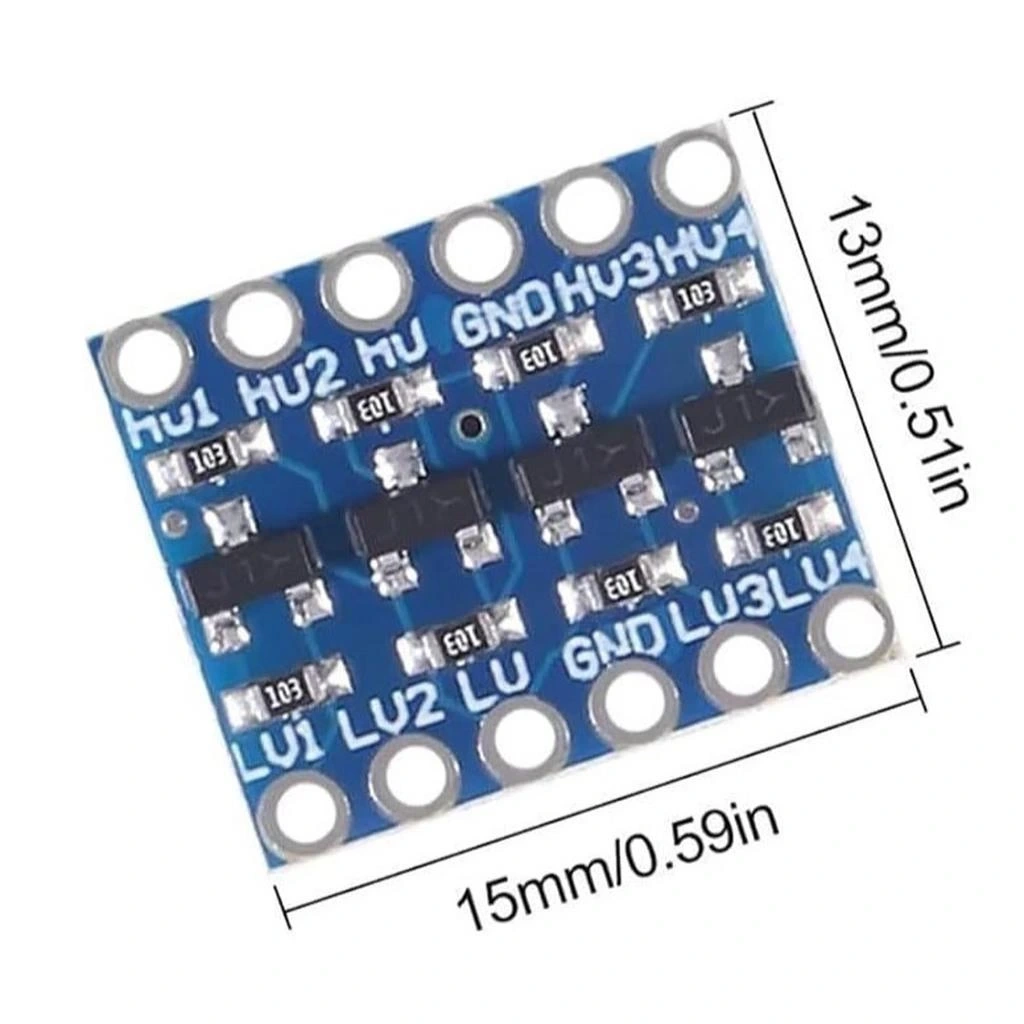

• PCB Boyutları: 27mm x 13mm x 3mm
• Pin Aralığı: 2.54mm standart header
• Montaj Delikleri: 2 adet, 2mm çapında
• Uyumluluk: 5V ve 3.3V lojik seviyeli tüm cihazlar
• Desteklenen Protokoller: I2C, SPI, UART, GPIO

Bağlantı ve Kullanım

4 Kanal Lojik Gerilim Seviye Dönüştürücü modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

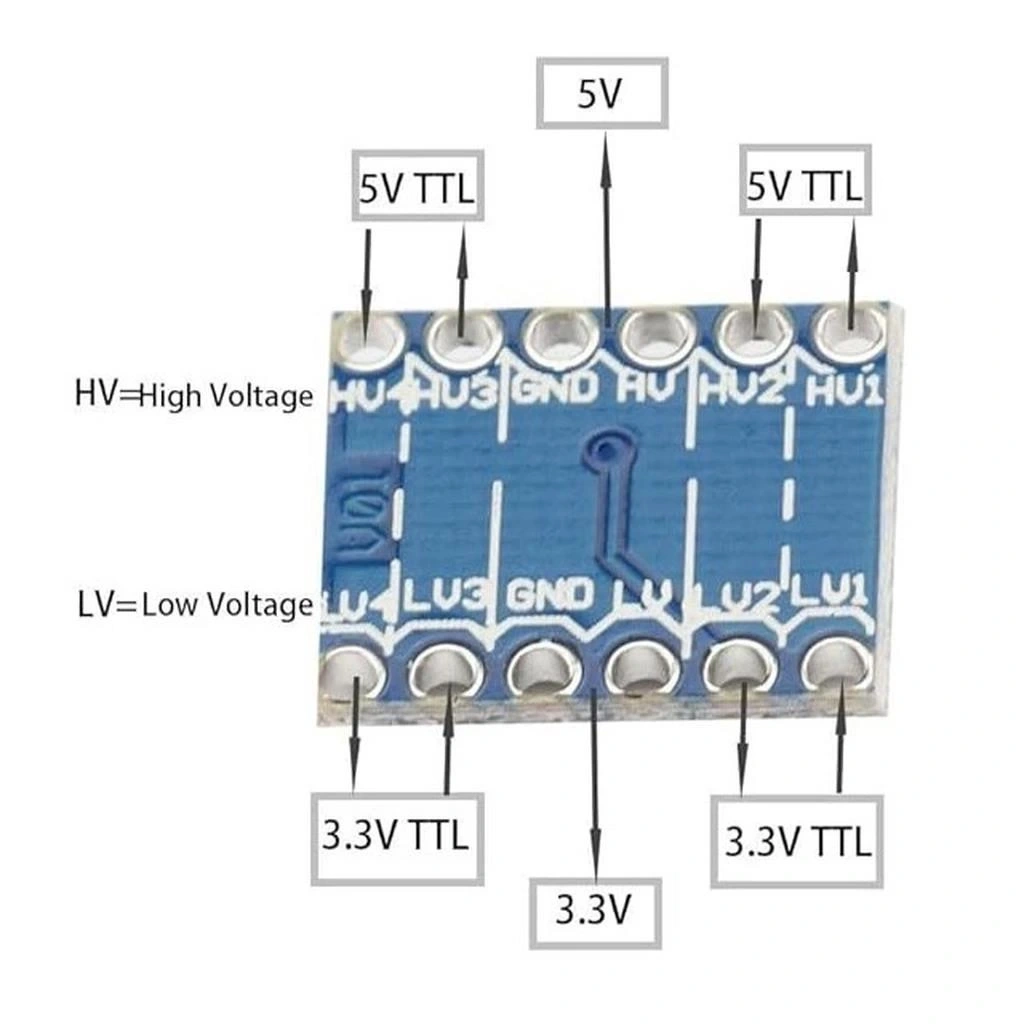

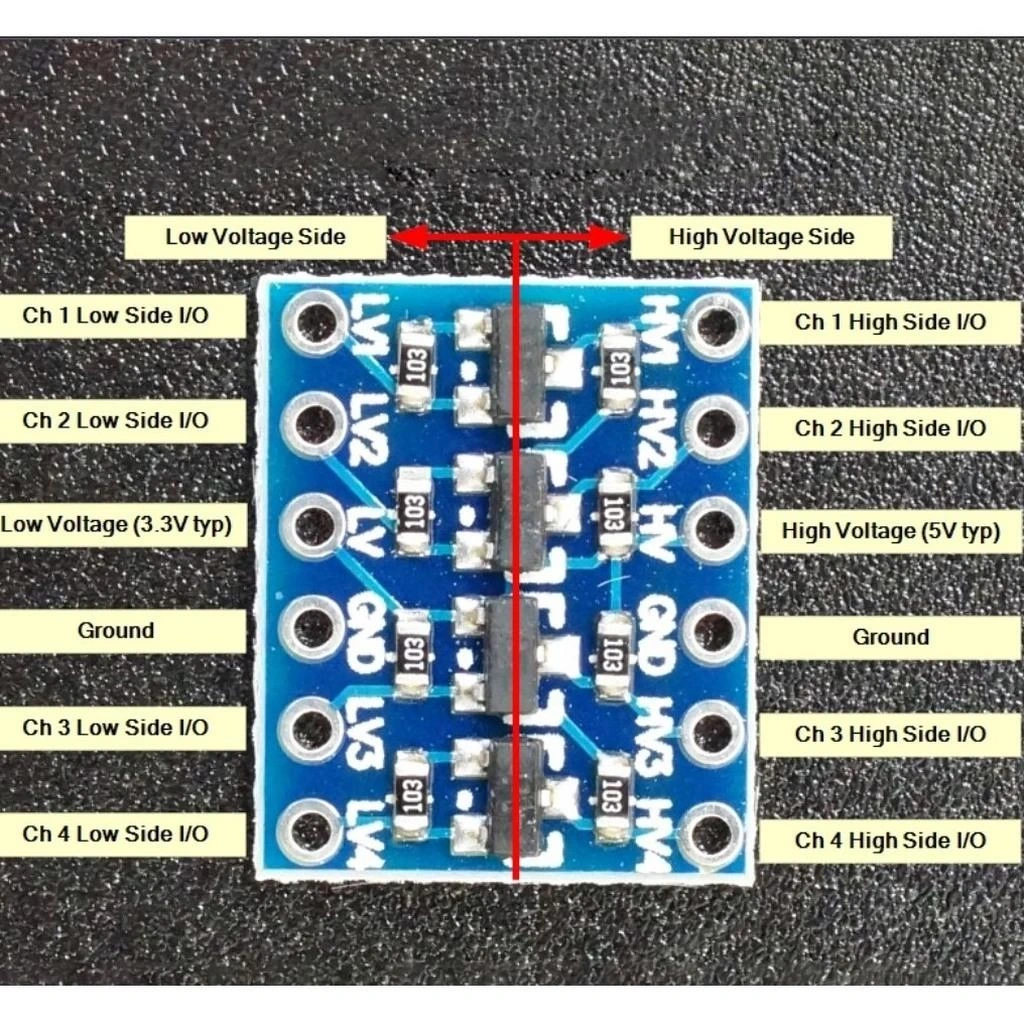

Lojik seviye dönüştürücü modülü iki ana bölümden oluşur:

• LV (Low Voltage - Düşük Voltaj) Tarafı: 3.3V sistemlere bağlanır (ESP8266, ESP32, Raspberry Pi vb.)
• HV (High Voltage - Yüksek Voltaj) Tarafı: 5V sistemlere bağlanır (Arduino, 5V sensörler vb.)

Temel bağlantı adımları şunlardır:

1. Güç Bağlantısı:
   • LV tarafındaki "LV" pinine 3.3V güç kaynağını bağlayın
   • HV tarafındaki "HV" pinine 5V güç kaynağını bağlayın
   • GND pinini her iki sistemin de toprak (GND) hattına bağlayın
2. Sinyal Bağlantıları:

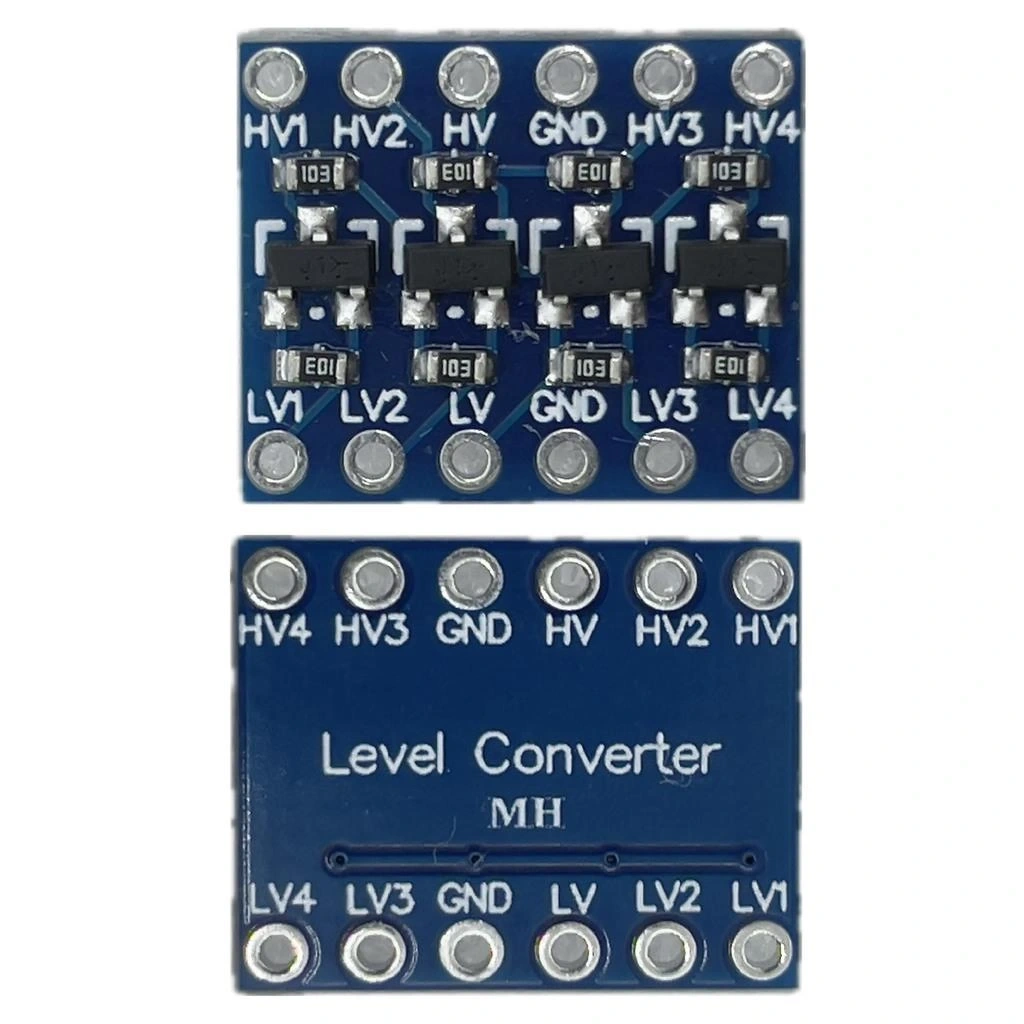

   • LV1, LV2, LV3, LV4 pinleri 3.3V cihazınızın sinyal pinlerine bağlanır
   • HV1, HV2, HV3, HV4 pinleri 5V cihazınızın sinyal pinlerine bağlanır
   • LV1 ve HV1 bir kanal oluşturur, benzer şekilde diğer pinler de eşleşir

Arduino ve ESP8266 bağlantı örneği:

• Arduino 5V → HV pini
• ESP8266 3.3V → LV pini
• Arduino GND ve ESP8266 GND → GND pini
• Arduino dijital pin → HV1 pini
• ESP8266 dijital pin → LV1 pini

Modülün çift yönlü çalışma özelliği sayesinde, her bir kanalda veri akışının yönünü manuel olarak belirlemenize gerek yoktur. Sinyal, veriyi gönderen taraftan alan tarafa doğru otomatik olarak yönlendirilir.

I2C haberleşmesi kullanırken, SCL ve SDA hatlarını dönüştürücünün farklı kanallarına bağlamalısınız (örneğin, SCL için LV1-HV1, SDA için LV2-HV2). SPI protokolü için, MOSI, MISO, SCK ve CS hatlarının her biri için ayrı bir kanal kullanmanız gerekir.

Modül, tipik olarak 10nS'den daha düşük gecikme ile çalışır, bu da neredeyse tüm mikrodenetleyici iletişim protokolleri için yeterince hızlıdır.

Uygulama Alanları

4 Kanal Lojik Gerilim Seviye Dönüştürücü modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici İletişimi

• Arduino ve ESP8266/ESP32 bağlantısı
• Raspberry Pi ve 5V sensörler arası iletişim
• STM32 ve 5V çevre birimleri
• PIC mikrodenetleyici projeleri

Protokol Dönüşümü

• I2C veri yolu seviye uyumluluğu
• SPI haberleşme arayüzleri
• UART seri iletişim
• Genel amaçlı GPIO kontrol sinyalleri

Sensör ve Ekran Uygulamaları

• 3.3V mikrodenetleyiciler ve 5V sensörler
• OLED/LCD ekran bağlantıları
• Motor sürücü kontrol sinyalleri
• Analog-dijital dönüştürücü arayüzleri

Proje Örnekleri

4 Kanal Lojik Gerilim Seviye Dönüştürücü modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Çift İşlemcili Hava İstasyonu

Arduino UNO, ESP8266 NodeMCU, 4 kanal lojik seviye dönüştürücü, BME280 sıcaklık/nem/basınç sensörü, SD kart modülü ve OLED ekran kullanarak gelişmiş bir hava istasyonu yapabilirsiniz. Bu projede, Arduino 5V lojik seviyesinde çalışırken, ESP8266 3.3V ile çalışır. Lojik seviye dönüştürücü, iki mikrodenetleyici arasındaki iletişimi güvenli hale getirir. Arduino, BME280 sensöründen I2C protokolü ile veri okuyarak çevre koşullarını ölçer ve SD karta kaydeder. Bu verileri seri haberleşme ile ESP8266'ya iletir. ESP8266, verileri WiFi üzerinden bulut platformuna (örneğin ThingSpeak veya Blynk) yükler ve OLED ekranda görüntüler. Seviye dönüştürücü, Arduino'nun 5V UART pinleri ile ESP8266'nın 3.3V UART pinleri arasında güvenli iletişim sağlar. Ayrıca, I2C üzerinden OLED ekran ile ESP8266 arasındaki iletişim de seviye dönüştürücü üzerinden yapılabilir. Bu hibrit yaklaşım, Arduino'nun analog giriş ve çıkış kapasitesini ESP8266'nın WiFi bağlantısı ile birleştirir. Sonuç olarak, hem yerel veri kaydı yapabilen hem de uzaktan izlenebilen güçlü bir hava istasyonu ortaya çıkar. İlerleyen aşamalarda UV sensörü, yağmur sensörü veya rüzgar hızı sensörü gibi ek bileşenler ekleyerek sistemi daha da geliştirebilirsiniz.

5V Sensörlü ESP32 IoT Ağ Geçidi

ESP32 DevKit, 4 kanal lojik seviye dönüştürücü, MQ-135 hava kalitesi sensörü, DHT22 sıcaklık/nem sensörü, BMP180 basınç sensörü ve 16x2 LCD ekran kullanarak kapsamlı bir IoT ağ geçidi oluşturabilirsiniz. ESP32, 3.3V lojik seviyesinde çalışırken, çoğu sensör ve LCD ekran 5V lojik seviyesinde çalışır. Lojik seviye dönüştürücü, ESP32 ile bu bileşenler arasında güvenli iletişim sağlar. MQ-135 sensörü, I2C üzerinden ESP32'ye bağlanır ve hava kalitesi verilerini (CO2, NH3, NOx vb.) iletir. DHT22 ve BMP180 sensörleri de seviye dönüştürücü üzerinden bağlanarak sıcaklık, nem ve basınç verilerini sağlar. ESP32, bu verileri MQTT protokolü kullanarak bir bulut platformuna veya yerel sunucuya iletir. Aynı zamanda, kullanıcıya anlık bilgi vermek için LCD ekrana da veri gönderir. Seviye dönüştürücü, ESP32'nin 3.3V I2C ve dijital çıkışlarını, 5V LCD ve sensörlere uygun seviyeye yükseltir. ESP32'nin WiFi ve Bluetooth özellikleri, sistemin mobil uygulama ile kontrol edilmesine olanak tanır. Bu ağ geçidi, ev otomasyonu, çevre izleme veya sanayi ortamlarında hava kalitesi takibi için ideal bir çözümdür. Sisteme alarm modülü veya röle kontrol devresi ekleyerek, belirlenen eşik değerleri aşıldığında otomatik eylemler gerçekleştirebilirsiniz.

Çift Voltajlı Robot Kontrol Sistemi

Arduino Mega, Raspberry Pi Zero, 4 kanal lojik seviye dönüştürücü, L298N motor sürücü, MPU6050 ivmeölçer/jiroskop, HC-SR04 ultrasonik mesafe sensörü ve kamera modülü kullanarak akıllı bir robot kontrol sistemi geliştirebilirsiniz. Bu sistemde, Raspberry Pi (3.3V) görüntü işleme ve karar verme algoritmaları çalıştırırken, Arduino Mega (5V) motor kontrolü ve sensör verilerinin toplanmasından sorumludur. Lojik seviye dönüştürücü, iki kontrol sistemi arasındaki iletişimi sağlar. Raspberry Pi, kamera modülünden aldığı görüntüleri işleyerek nesne tanıma ve yol planlama yapar. Bu kararları SPI veya I2C protokolü üzerinden Arduino'ya iletir. Arduino, L298N motor sürücüyü kullanarak robotun hareketini kontrol eder. Aynı zamanda, HC-SR04 ultrasonik sensörden mesafe bilgisini ve MPU6050'den hareket verilerini okur. Bu veriler de seviye dönüştürücü üzerinden Raspberry Pi'ye iletilerek işlenir. Bu hibrit yaklaşım, Raspberry Pi'nin yüksek işlem gücünü Arduino'nun gerçek zamanlı kontrol yetenekleriyle birleştirir. Seviye dönüştürücü olmadan, 3.3V ve 5V sistemler arasındaki doğrudan bağlantı, zamanla bileşenlere zarar verebilir. Bu robot kontrol sistemi, nesne takibi, otonom navigasyon veya uzaktan kumanda edilebilen robotik projeler için mükemmel bir temel oluşturur.

Sorun Giderme ve İpuçları

4 Kanal Lojik Gerilim Seviye Dönüştürücü modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• İletişim Hatası: Güç bağlantılarını kontrol edin, HV ve LV besleme voltajlarının doğru olduğundan emin olun, GND bağlantısının ortak olduğunu doğrulayın.
• Veri Kaybı veya Bozulma: Kablo uzunluklarını kısaltın, sinyal hatlarında blendajlı kablo kullanın, çevresel elektromanyetik gürültüyü azaltın.
• I2C İletişim Sorunu: Uygun pull-up dirençlerinin varlığını kontrol edin, I2C adres çakışmalarını gözden geçirin, haberleşme hızını düşürmeyi deneyin.
• SPI Senkronizasyon Problemi: Clock sinyalinin doğru seviyede olduğunu kontrol edin, SPI mod ayarlarını gözden geçirin, daha düşük SPI frekansı kullanın.
• Tek Yönlü İletişim: Modülün çift yönlü özelliğine rağmen iletişim tek yönlü ise, pull-up dirençlerini kontrol edin, kablo bağlantılarını doğrulayın.

Performans İpuçları

• Yüksek hızlı iletişim için bağlantı kablolarını mümkün olduğunca kısa tutun (10cm altı ideal).
• I2C iletişiminde, uygun değerde pull-up dirençleri kullanın (genellikle 3.3V tarafı için 4.7K, 5V tarafı için 10K).
• Gürültülü ortamlarda ferrit boncuk veya bypass kapasitörleri ekleyerek sinyal kalitesini artırın.
• Birden fazla SPI cihazı kullanırken, her cihaz için ayrı CS (Chip Select) hattı kullanın ve uygun zamanlama ile kontrol edin.
• Çok sayıda seviye dönüştürücü gerektiren karmaşık projelerde, 8 kanallı modeller veya özel I2C/SPI seviye dönüştürücüler kullanmayı düşünün.

Paket İçeriği

• 1 adet 4 Kanal Lojik Gerilim Seviye Dönüştürücü (3.3V-5V)
