LM2596 Ayarlanabilir Voltaj Regülatörü

LM2596 Ayarlanabilir Voltaj Regülatörü

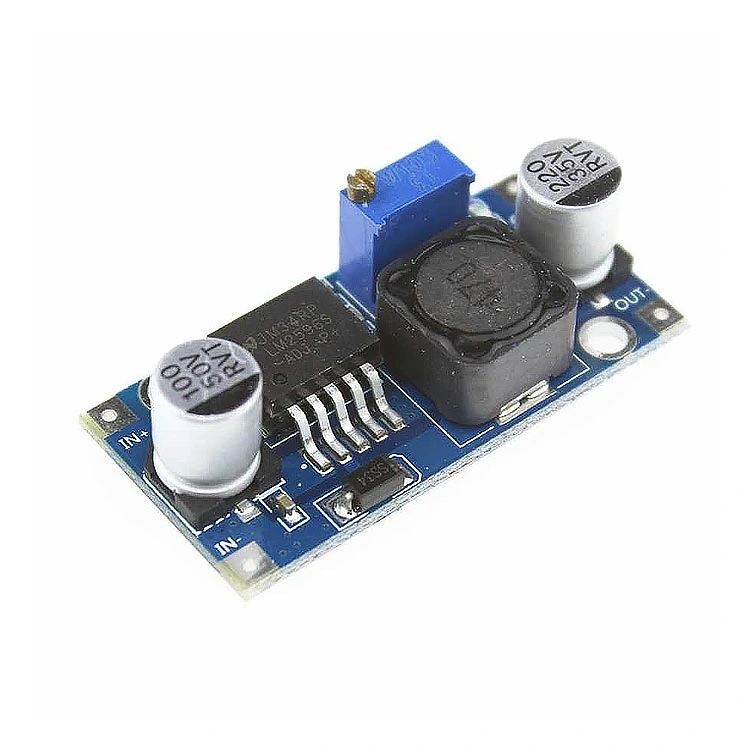

LM2596 Ayarlanabilir Voltaj Regülatörü, yüksek voltajları daha düşük ve stabil voltajlara dönüştürmek için tasarlanmış güçlü bir buck (düşürücü) dönüştürücü modülüdür. Giriş voltajını 1.25V-35V aralığında ayarlanabilir çıkış voltajına çevirebilen bu kompakt modül, elektronik projelerinizde güvenilir güç kaynağı olarak kullanılabilir.

Bu modül, Arduino projeleri, LED sürücüleri, motorsürücüler ve diğer elektronik devrelere istenen voltajın sağlanmasında mükemmel bir çözümdür. 3A sürekli çıkış akımı sağlayabilmesi, yüksek güç gerektiren uygulamalar için idealdir.

Voltaj Dönüştürücüler kategorisinde bulunan bu regülatör, üzerindeki potansiyometre sayesinde hassas voltaj ayarı yapılabilmesi, yüksek verimlilik ve koruma özellikleri ile projelerinizde güvenle kullanabileceğiniz ekonomik bir güç çözümüdür.

Teknik Özellikler

LM2596 Ayarlanabilir Voltaj Regülatörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: LM2596.
• Giriş Voltajı: 4.5V - 40V DC
• Çıkış Voltajı: 1.25V - 35V DC (ayarlanabilir),
• Çıkış Akımı: 3A maksimum (sürekli), kısa süreli pik 5A
• Maksimum Güç: 25W (ısı dağıtımına bağlı)
• Verimlilik: %92'ye kadar (tipik %85)
• Anahtarlama Frekansı: 150kHz
• Voltaj Regülasyonu: ±2.5% (yük değişimlerinde)
• Çıkış Dalgalanması: <30mV
• Koruma Özellikleri:
  • Kısa devre koruması
  • Aşırı sıcaklık koruması
  • Aşırı akım sınırlaması
• Ayar Mekanizması: Hassas potansiyometre
• LED Gösterge: Güç göstergesi
• Bağlantı Terminalleri: IN+, IN-, OUT+, OUT-
• PCB Boyutu: 43mm x 21mm x 14mm
• Montaj Delikleri: 3mm çapında, 2 adet
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Dönüştürücü Tipi: Buck (step-down) dönüştürücü

Bağlantı ve Kullanım

LM2596 Ayarlanabilir Voltaj Regülatörünün bağlantısı ve kullanım talimatları.

Bağlantı talimatları:

• Giriş Bağlantısı:
  • IN+ terminalini güç kaynağının pozitif (+) kutbuna bağlayın
  • IN- terminalini güç kaynağının negatif (-) kutbuna bağlayın
  • Giriş voltajının 4.5V ile 40V arasında olduğundan emin olun
• Çıkış Bağlantısı:
  • OUT+ terminalini yükün pozitif (+) girişine bağlayın
  • OUT- terminalini yükün negatif (-) girişine bağlayın

Voltaj ayarı:

• Çıkış terminalleri açık devre iken (yük bağlı değilken) modülü çalıştırın
• Multimetre ile OUT+ ve OUT- arasındaki voltajı ölçün
• Potansiyometreyi yavaşça çevirerek istediğiniz çıkış voltajına ayarlayın
• Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
• Ayar sonrası voltajı tekrar kontrol edin, bazı yüklerle hafif değişiklik gösterebilir

Kullanım önerileri:

• Giriş voltajı, çıkış voltajından en az 1.5V daha yüksek olmalıdır
• Yüksek akım (>1A) çekilen uygulamalarda modüle soğutucu ekleyin
• Giriş ve çıkış terminalleri arasında filtreleme kapasitörleri ekleyebilirsiniz
• Uzun kablolar kullanılacaksa kalın kesitli kablo tercih edin (voltaj düşümünü azaltmak için)
• Hassas elektronik devrelerde voltaj regülasyonunu kontrol edin

Uygulama Alanları

LM2596 Ayarlanabilir Voltaj Regülatörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

• Arduino ve mikrodenetleyici beslemesi
• LED aydınlatma sistemleri
• Hobi elektronik projeleri
• Ses sistemleri
• Sensör devreleri

Araç ve Mobil Sistemler

• Araç içi elektronik cihaz beslemesi
• DC motor hız kontrol devreleri
• Drone ve RC araç güç sistemleri
• Taşınabilir güç kaynakları
• Güneş enerjisi sistemleri

Endüstriyel Uygulamalar

• Otomasyon sistemleri
• Test ekipmanları
• İletişim cihazları
• Ölçüm aletleri
• Düşük güçlü motorlar

Proje Örnekleri

LM2596 Ayarlanabilir Voltaj Regülatörü kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Voltajlı Laboratuvar Güç Kaynağı

Arduino Nano, LCD ekran, rotary encoder ve birkaç LM2596 modülü kullanarak çok çıkışlı bir laboratuvar güç kaynağı yapabilirsiniz. Her modül farklı bir çıkış voltajını kontrol eder: 3.3V, 5V ve ayarlanabilir çıkış (1.25V-12V). Arduino, encoder hareketlerini okur ve LCD ekranda ayarlanan voltajı gösterir. ACS712 akım sensörleri ekleyerek her çıkışın akım tüketimini izleyebilirsiniz. Kompakt bir muhafaza içine yerleştirilerek, breadboard projeleri için mükemmel bir masaüstü güç kaynağı elde edilir. Bu sistem, birden fazla voltaj gerektiren elektronik devreler için ideal bir test aracıdır.

Güneş Enerjili LED Aydınlatma

Güneş paneli, şarj edilebilir batarya, LM2596 regülatör, ışık sensörü ve yüksek güçlü LED'ler kullanarak bağımsız bir aydınlatma sistemi oluşturabilirsiniz. Güneş paneli, gün boyunca bataryayı şarj eder. LM2596, bataryanın değişken voltajını LED'ler için stabil 12V (veya gerekli voltaj) çıkışa dönüştürür. Işık sensörü karanlıkta LED'leri otomatik olarak açar. Batarya koruma devresi ekleyerek aşırı deşarjı önleyebilirsiniz. Su geçirmez bir muhafaza içine yerleştirilerek bahçe, yol veya uzak alanların aydınlatması için kullanılabilir.

Taşınabilir Elektronik Cihaz Şarj İstasyonu

18650 lityum pil paketi, TP4056 şarj modülü, LM2596 regülatör ve USB çıkış portları kullanarak kompakt bir güç bankası yapabilirsiniz. LM2596, pil paketinin 3.7V-4.2V aralığındaki voltajını stabil 5V USB çıkışa dönüştürür. İkinci bir LM2596 modülü ekleyerek 9V veya 12V çıkış da sağlayabilirsiniz. LCD ekran batarya durumunu gösterebilir ve aşırı deşarj koruma devresi ekleyerek pillerin ömrünü uzatabilirsiniz. Bu taşınabilir şarj istasyonu, kamp, seyahat veya acil durumlarda elektronik cihazlarınızı şarj etmek için ideal bir çözümdür.

Sorun Giderme ve İpuçları

LM2596 Ayarlanabilir Voltaj Regülatörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını ve polariteyi kontrol edin. Giriş voltajının 4.5V'dan yüksek olduğundan emin olun.
• Kararsız Çıkış Voltajı: Giriş ve çıkış terminallerine filtreleme kapasitörleri (100µF) ekleyin. Yükün akım çekimini kontrol edin.
• Aşırı Isınma: Soğutucu ekleyin. Çıkış akımının 3A'i aşmadığından emin olun. Giriş-çıkış voltaj farkını azaltın.
• Düşük Verimlilik: Giriş ve çıkış voltajı arasındaki farkı azaltın. Kalın kablolar kullanın ve bağlantıları sıkı yapın.
• Yüksek Dalgalanma: Çıkışa daha büyük kapasitör (220µF-470µF) ekleyin. Giriş voltajının stabil olduğunu kontrol edin.

Performans İpuçları

• En iyi verimlilik için giriş ve çıkış voltajları arasındaki farkı minimize edin
• Yüksek akım uygulamalarında modüle mutlaka soğutucu ekleyin
• Voltaj ayarı için yük bağlıyken son kontrolü yapın, yük altında hafif düşüş olabilir
• Hassas elektronik cihazlar için ek filtreleme yapın
• Güvenli çalışma için giriş ve çıkışa sigorta ekleyin

Paket İçeriği

• LM2596 Ayarlanabilir Voltaj Regülatörü
