MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü

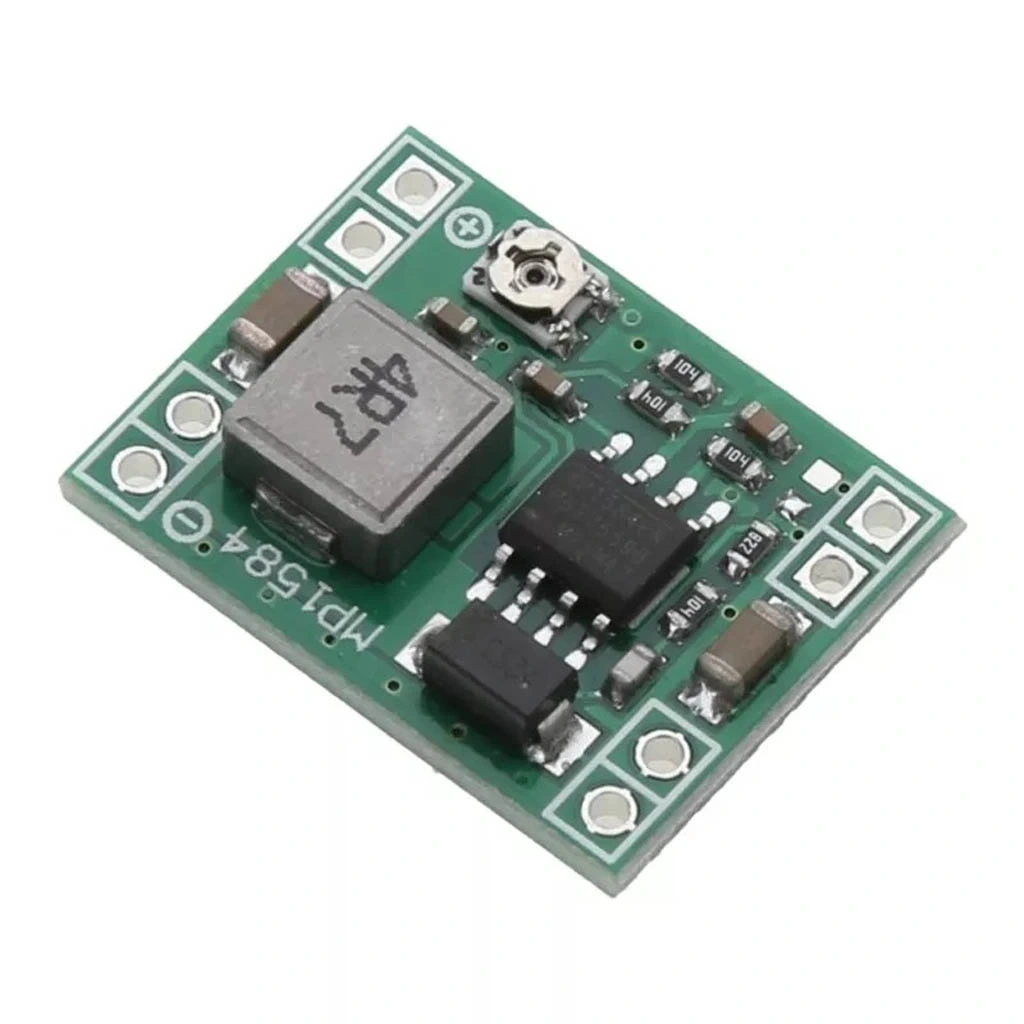

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü, yüksek verimli bir buck (step-down) dönüştürücü modülüdür. 4.5V-28V arası giriş voltajını, ayarlanabilir 0.8V-20V çıkış voltajına dönüştürebilir. Küçük boyutu ve yüksek akım kapasitesi ile elektronik projelerinizde ideal güç kaynağı çözümü sunar.

Bu modül, Arduino projeleri, LED sürücüleri, sensör devreleri ve diğer düşük voltaj gerektiren uygulamalar için mükemmel bir seçimdir. Yüksek verimlilik sayesinde ısı kaybı minimum seviyede olup, 3A sürekli çıkış akımı sağlayabilmektedir.

Voltaj Dönüştürücüler kategorisinde bulunan bu modül, üzerindeki potansiyometre ile istediğiniz çıkış voltajını hassas bir şekilde ayarlama imkanı sunar. Kompakt boyutu, kısa devre koruması ve düşük voltaj dalgalanması özellikleriyle güvenilir projeler geliştirmenize yardımcı olur.

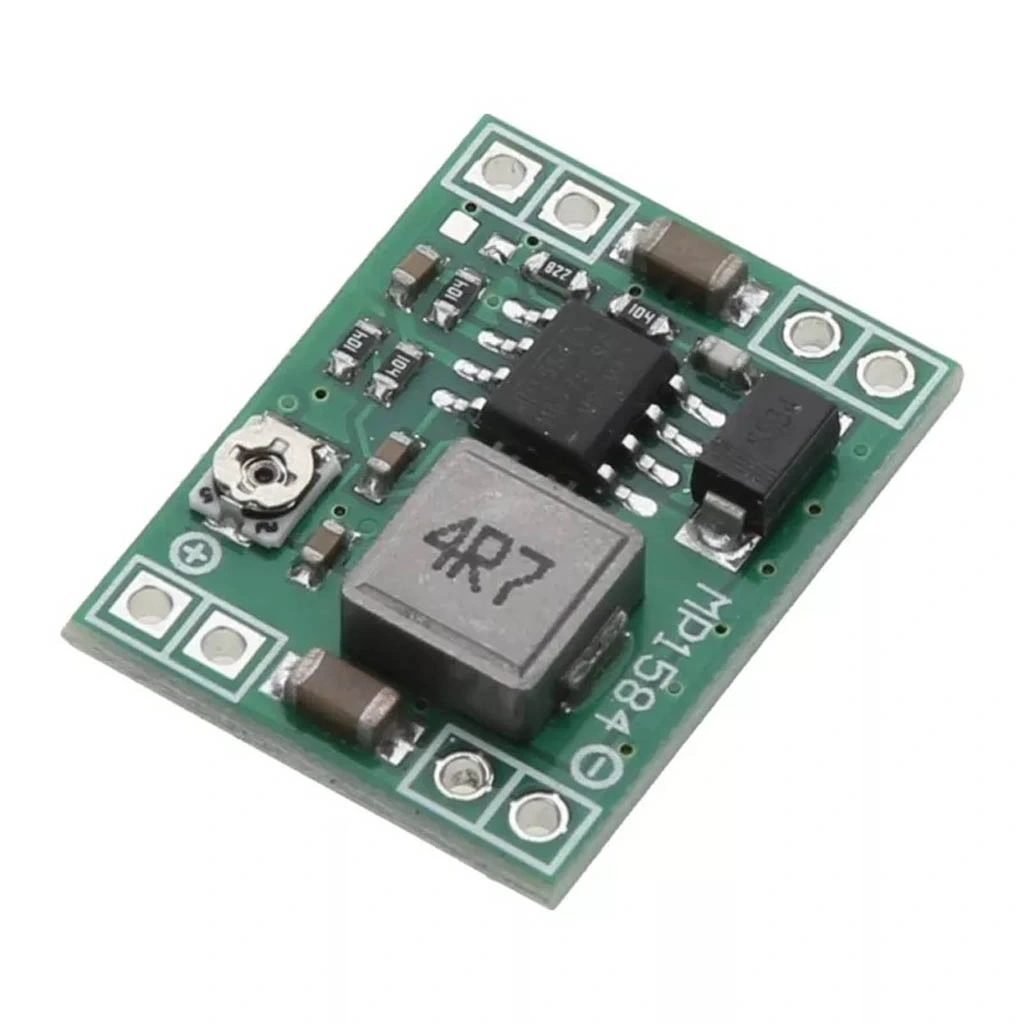

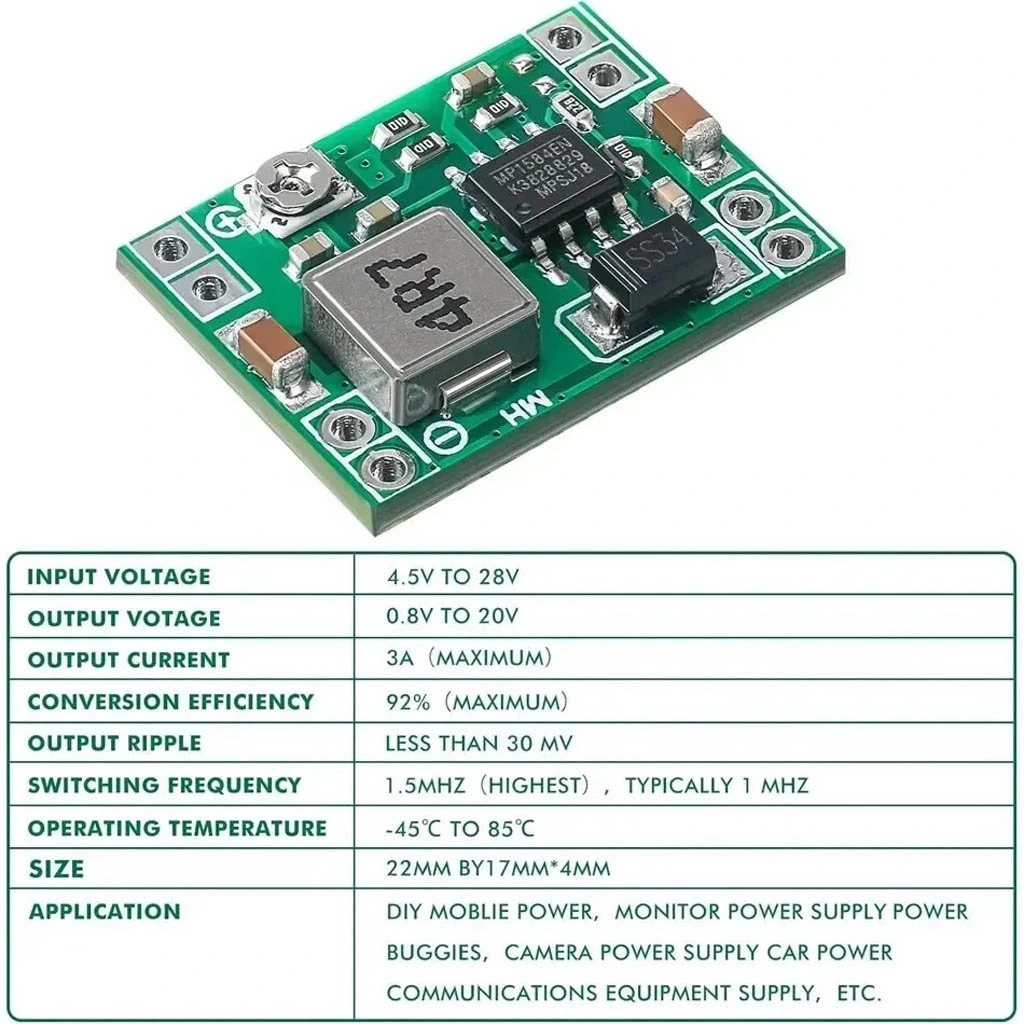

Teknik Özellikler

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: MP1584.
• Giriş Voltajı: 4.5V - 28V DC
• Çıkış Voltajı: 0.8V - 20V DC (ayarlanabilir),
• Çıkış Akımı: 3A maksimum (sürekli)
• Verimlilik: %96'ya kadar (tipik %92)
• Anahtarlama Frekansı: 1.5MHz
• Çıkış Dalgalanması: 30mV (tipik)
• Voltaj Düşümü: 40mV (yük değişiminde)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Koruma Özellikleri:
  • Kısa devre koruması
  • Aşırı sıcaklık koruması
  • Aşırı akım koruması

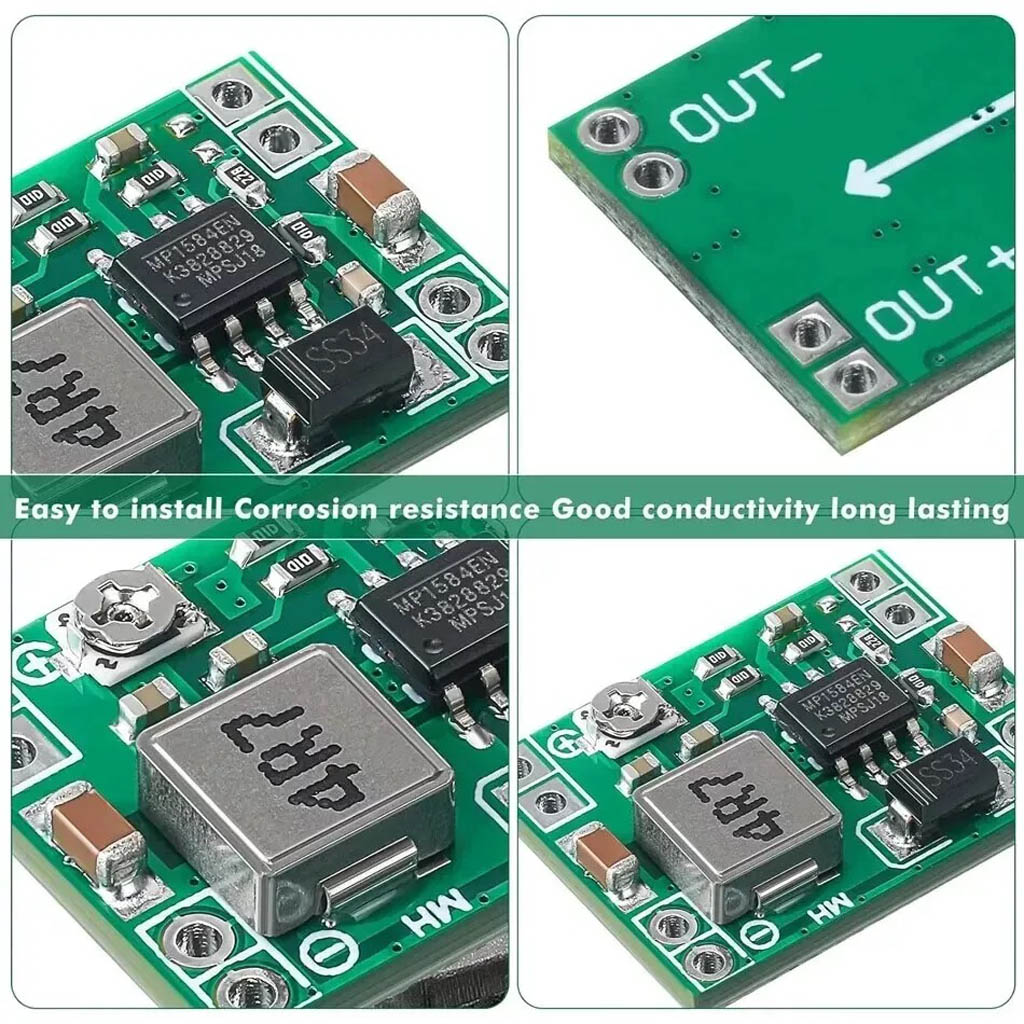

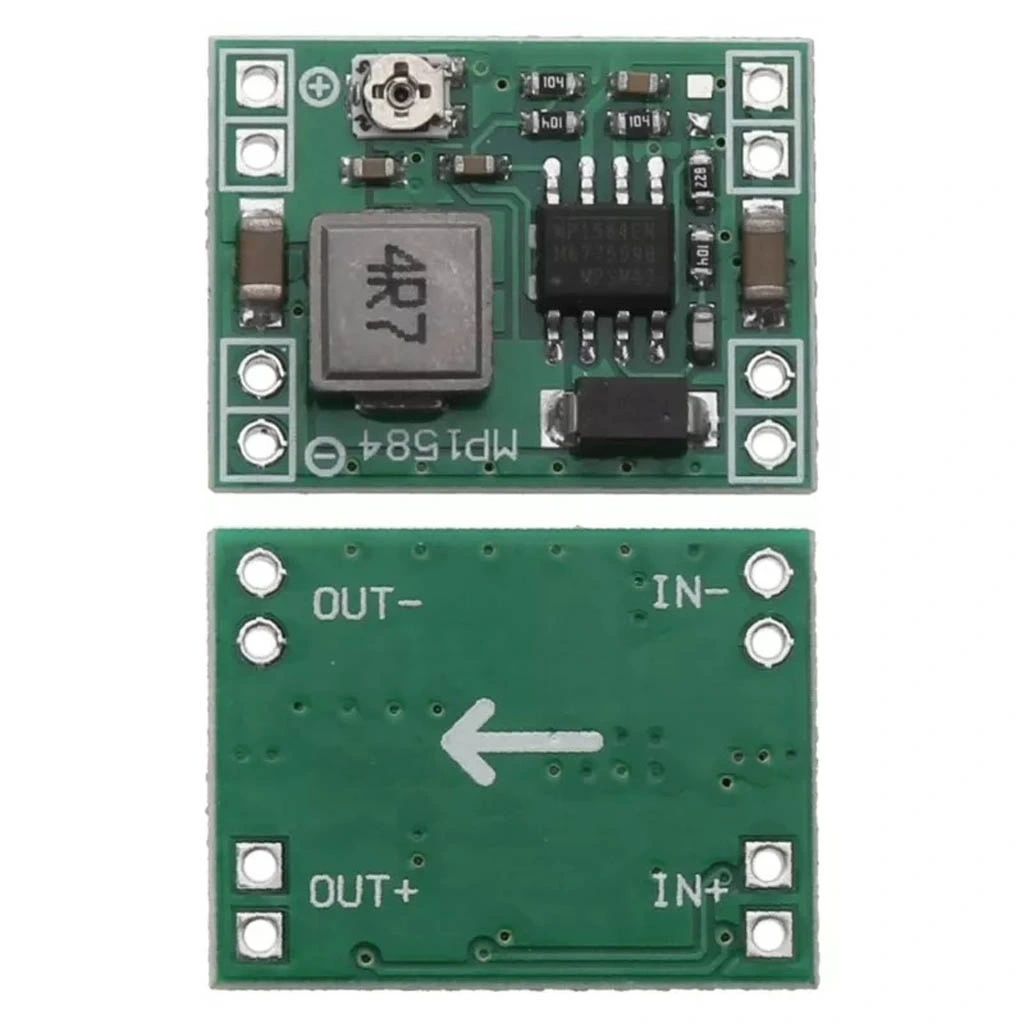

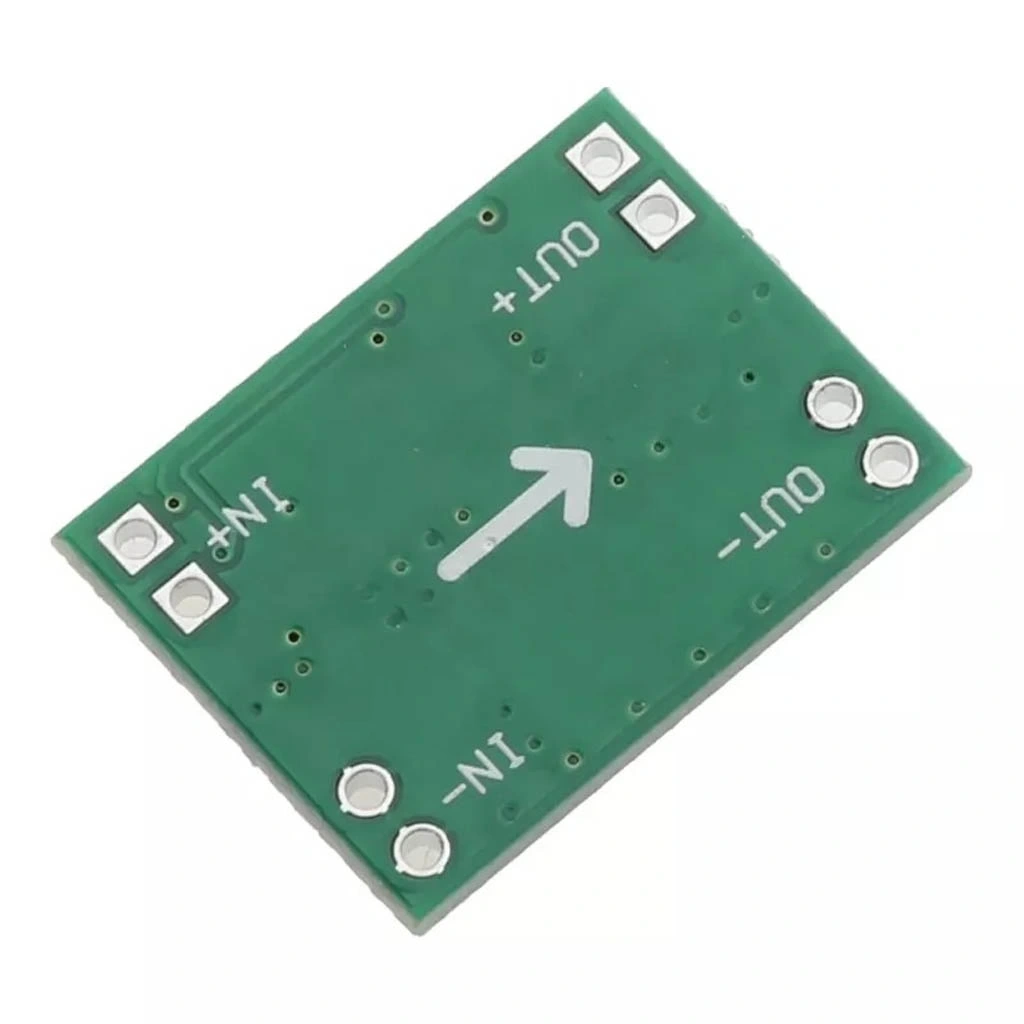

• Bağlantılar: IN+, IN-, OUT+, OUT- terminalleri
• Ayar Yöntemi: Hassas potansiyometre
• PCB Boyutları: 22mm x 17mm x 4mm
• Montaj Delikleri: 2 adet, 2mm çap
• Ağırlık: Yaklaşık 3g
• Soğutma: Pasif soğutma (yüksek akımda soğutucu önerilir)
• Dönüştürücü Tipi: Buck (step-down) dönüştürücü

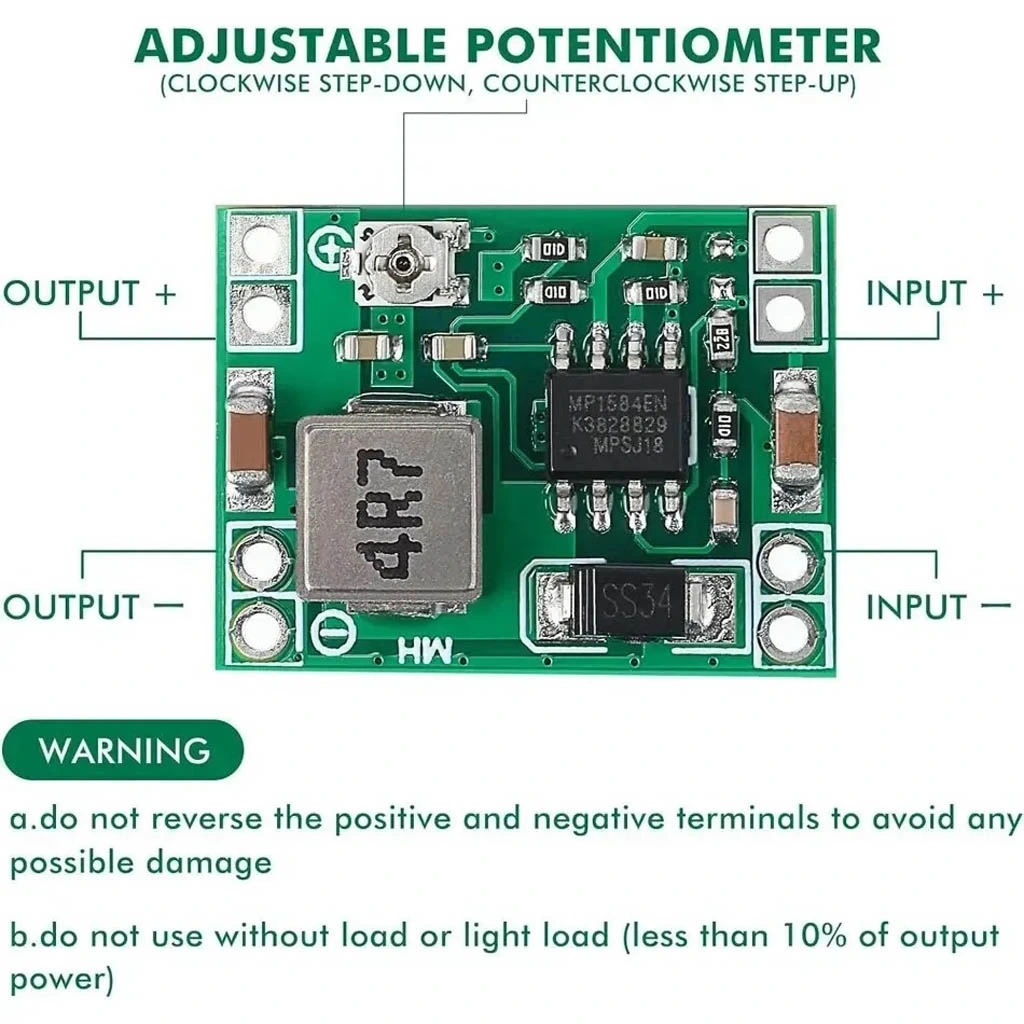

Bağlantı ve Kullanım

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücünün bağlantısı ve kullanım talimatları.

Bağlantı talimatları:

• Giriş Bağlantısı:
  • IN+ terminalini güç kaynağının pozitif (+) kutbuna bağlayın
  • IN- terminalini güç kaynağının negatif (-) kutbuna bağlayın
  • Giriş voltajının 4.5V ile 28V arasında olduğundan emin olun
• Çıkış Bağlantısı:
  • OUT+ terminalini yükün pozitif (+) girişine bağlayın
  • OUT- terminalini yükün negatif (-) girişine bağlayın
  • Bağlantı öncesi voltaj ayarını kontrol edin

Voltaj ayarı:

• Çıkış terminalleri açık devre iken (yük bağlı değilken) modülü çalıştırın
• Multimetre ile OUT+ ve OUT- arasındaki voltajı ölçün
• Potansiyometreyi yavaşça çevirerek istediğiniz çıkış voltajına ayarlayın
• Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
• Ayar sonrası voltajı tekrar kontrol edin, bazı yüklerle hafif değişiklik gösterebilir

Kullanım önerileri:

• Giriş ve çıkış voltajı arasında en az 2V fark olması önerilir (verimlilik için)
• Yüksek akım (>1A) çekilen uygulamalarda modüle soğutucu ekleyin
• Giriş ve çıkış terminalleri arasında filtreleme kapasitörleri ekleyebilirsiniz
• Uzun kablolar kullanılacaksa kalın kesitli kablo tercih edin (voltaj düşümünü azaltmak için)
• Hassas elektronik devrelerde voltaj regülasyonunu kontrol edin

Uygulama Alanları

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

• Arduino ve mikrodenetleyici güç kaynakları
• LED aydınlatma sistemleri
• Sensör devreleri
• DIY güç bankaları
• Elektronik devre test düzenekleri

Araç ve Mobil Sistemler

• Araç içi elektronik cihaz güç kaynakları
• Mobil radyo ve ses sistemleri
• Drone ve RC araç güç sistemleri
• GPS ve navigasyon cihazları
• Araç içi USB şarj sistemleri

Endüstriyel Uygulamalar

• Otomasyon sistemleri
• Hassas enstrümantasyon devreleri
• İletişim ekipmanları
• DC motor hız kontrol sistemleri
• Test ve ölçüm ekipmanları

Proje Örnekleri

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir Laboratuvar Güç Kaynağı

Arduino Nano, MP1584 voltaj düşürücü, OLED ekran, rotary encoder ve 12V güç kaynağı kullanarak dijital kontrollü hassas bir laboratuvar güç kaynağı yapabilirsiniz. Arduino, encoder hareketlerine göre bir dijital potansiyometre (MCP4131) üzerinden MP1584'ün çıkış voltajını kontrol eder. OLED ekran, ayarlanan voltaj ve çıkış akımını gösterir. Akım sensörü (ACS712) ile çıkış akımı ölçülür ve aşırı akım durumunda otomatik koruma devreye girer. Cihaza hafıza fonksiyonu ekleyerek, sık kullanılan voltaj değerlerini kaydedebilirsiniz. Bu kompakt güç kaynağı, elektronik devre testleri ve prototip geliştirme için ideal bir araçtır.

Güneş Enerjili LED Aydınlatma Sistemi

Küçük güneş paneli, 18650 lityum pil, TP4056 şarj modülü, MP1584 voltaj düşürücü ve yüksek güçlü LED'ler kullanarak bağımsız bir aydınlatma sistemi oluşturabilirsiniz. Güneş paneli gündüz pili şarj eder, gece ise pil enerjiyi sağlar. MP1584, pilin 3.7-4.2V aralığındaki voltajını LED'ler için sabit 3.3V'a dönüştürür. LDR (ışık sensörü) karanlıkta otomatik olarak LED'leri açar. Arduino Pro Mini ekleyerek enerji tasarrufu için ışık seviyesini ve çalışma süresini programlayabilirsiniz. Sistem su geçirmez bir muhafaza içine yerleştirilerek bahçe, balkon veya kamp alanı aydınlatması için kullanılabilir.

Çok Çıkışlı Mobil Güç İstasyonu

18650 pil paketi (4S2P konfigürasyonu), çoklu MP1584 modülleri ve USB port modülleri kullanarak taşınabilir bir elektronik güç istasyonu oluşturabilirsiniz. Her MP1584, farklı bir çıkış voltajı için ayarlanabilir: 3.3V (sensörler için), 5V (USB ve Arduino), 9V ve 12V (çeşitli elektronik cihazlar için). LCD ekran pil durumunu ve her çıkışın voltaj/akım değerlerini gösterir. Sistem, batarya koruması için düşük voltaj kesme devresi içerir. Giriş kısmına ise bir TP4056 şarj modülü eklenerek USB üzerinden şarj imkanı sağlanır. Bu istasyon, elektronik hobicileri için sahada kullanılabilecek çok amaçlı bir güç kaynağı olacaktır.

Sorun Giderme ve İpuçları

MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Kararsız: Giriş-çıkış voltaj farkını artırın. En az 2V fark olmalıdır. Filtreleme kapasitörleri ekleyin.
• Aşırı Isınma: Akım çekimini azaltın veya soğutucu ekleyin. Çıkış kısa devre olabilir, bağlantıları kontrol edin.
• Çıkış Voltajı Yok: Giriş voltajını, polariteyi ve bağlantıları kontrol edin. Aşırı yük veya kısa devre olmadığından emin olun.
• Düşük Verimlilik: Giriş-çıkış voltaj farkını minimize edin. Yüksek akımda kalın kablolar kullanın.
• Elektriksel Gürültü: Giriş ve çıkışa bypass kapasitörleri (10uF-100uF) ekleyin. Hassas devrelere ek filtreleme yapın.

Performans İpuçları

• En iyi verimlilik için giriş ve çıkış voltajlarını birbirine mümkün olduğunca yakın tutun
• Toprak döngülerini önlemek için tek noktadan topraklama yapın
• Yüksek akımlarda terminal bağlantılarını lehimleyin, vidalı terminaller kullanın
• Voltaj ayarı yaparken multimetre kullanarak hassas ayar yapın
• Yüksek frekanslı uygulamalarda, modülün yakınına EMI filtresi ekleyin

Paket İçeriği

• MP1584 DC-DC 3A Ayarlanabilir Voltaj Düşürücü
