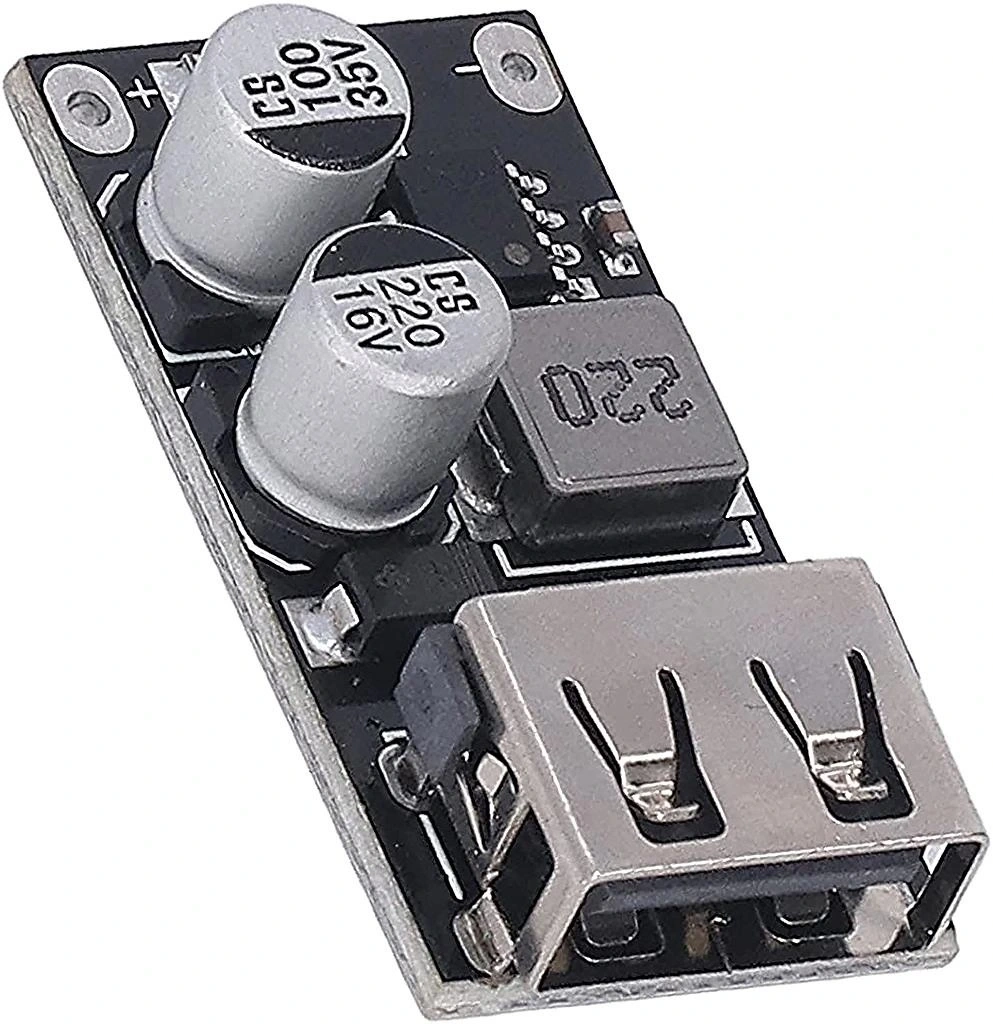

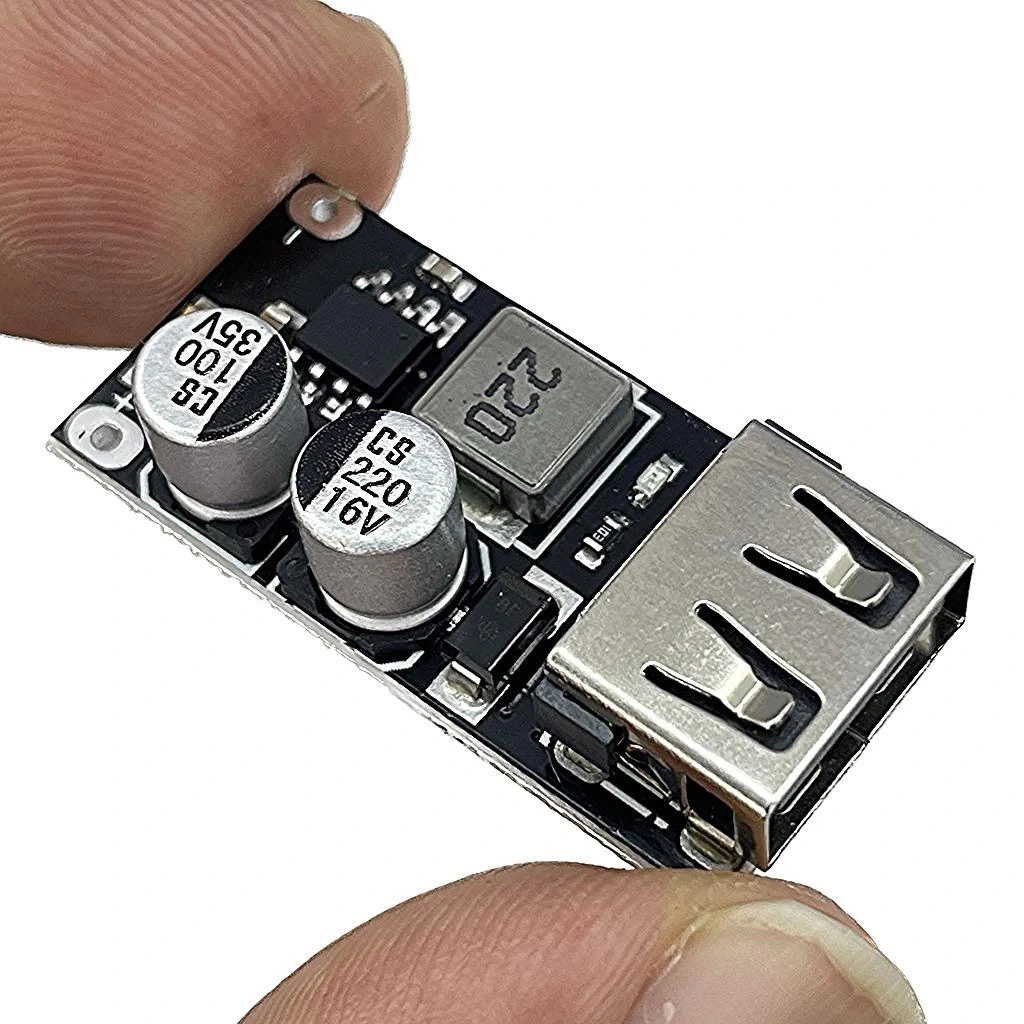

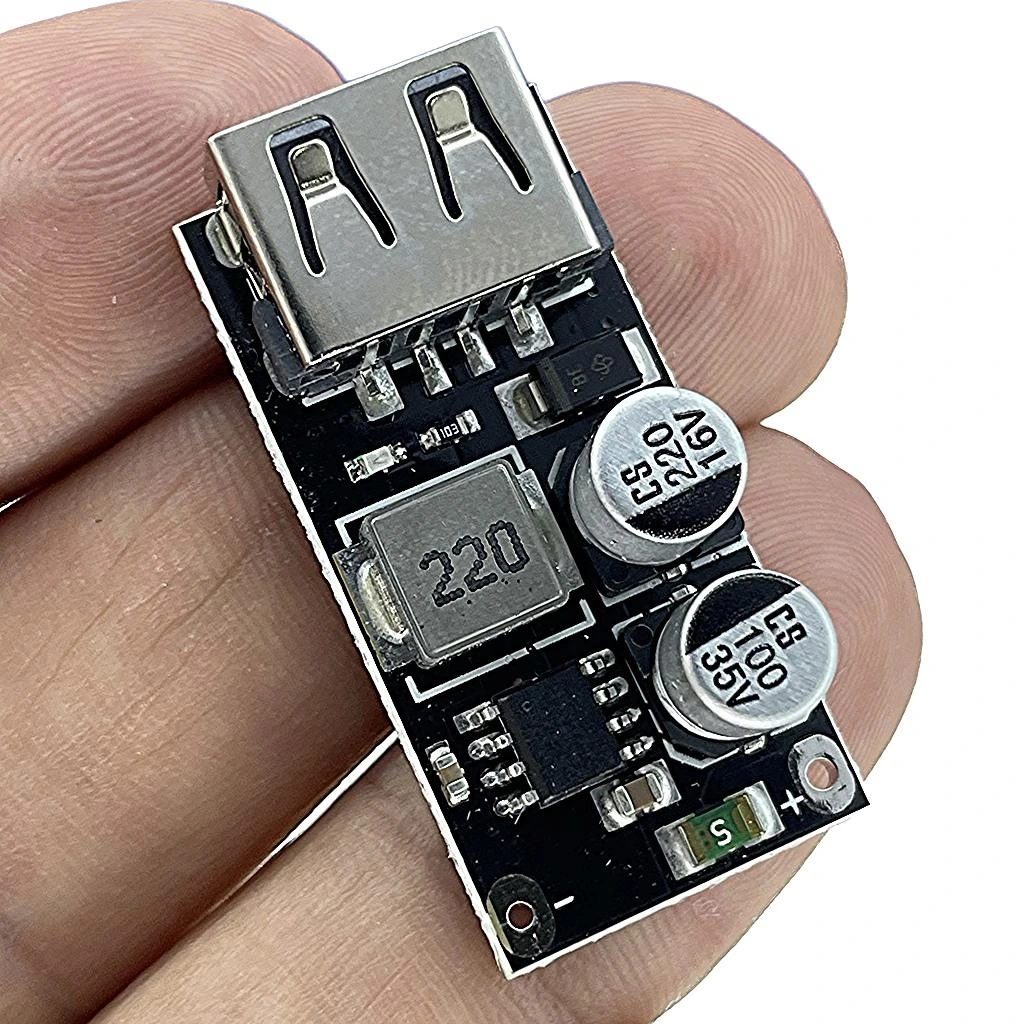

QC2.0/QC3.0 Hızlı Şarj Modülü USB Soket Çıkışı 5V 3A
QC2.0/QC3.0 Hızlı Şarj Modülü, modern akıllı telefonlar ve tabletler için hızlı şarj imkanı sunan kompakt bir çözümdür. Qualcomm Quick Charge 2.0 ve 3.0 protokollerini destekleyen bu modül, uyumlu cihazlara standart şarj adaptörlerine göre çok daha hızlı enerji sağlar. Voltaj dönüştürücü teknolojisi sayesinde otomatik olarak cihazın ihtiyaç duyduğu voltajı (5V, 9V, 12V) tespit edip sağlayabilir.
Modül üzerindeki USB-A soketi, kolay bağlantı imkanı sunarak DIY güç kaynağı projelerinize hızlı şarj özelliği eklemenize olanak tanır. Maksimum 3A akım çıkışı ile güç gerektiren cihazları bile hızla şarj edebilirsiniz. Arduino ve diğer geliştirme kartlarına güç sağlayan projelere entegre edilebilir. Üzerindeki LED gösterge, çalışma durumunu kolayca izlemenizi sağlar.
Kompakt boyutu ve yüksek verimliliği sayesinde taşınabilir şarj cihazları, araç şarj sistemleri ve sabit güç kaynakları gibi çeşitli projelerde kullanılabilir. Kısa devre ve aşırı akım koruması gibi güvenlik özellikleriyle donatılmış bu modül, elektronik projelerinizde güvenilir bir şarj çözümü sunar. Standart DC güç girişini, modern cihazlarla uyumlu hızlı şarj çıkışına dönüştüren pratik bir modüldür.
Teknik Özellikler
QC2.0/QC3.0 Hızlı Şarj Modülü USB Soket Çıkışı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Giriş Voltajı: 6V - 32V DC
- Çıkış Voltajı: 5V / 9V / 12V (otomatik adaptif)
- Maksimum Çıkış Akımı: 3A

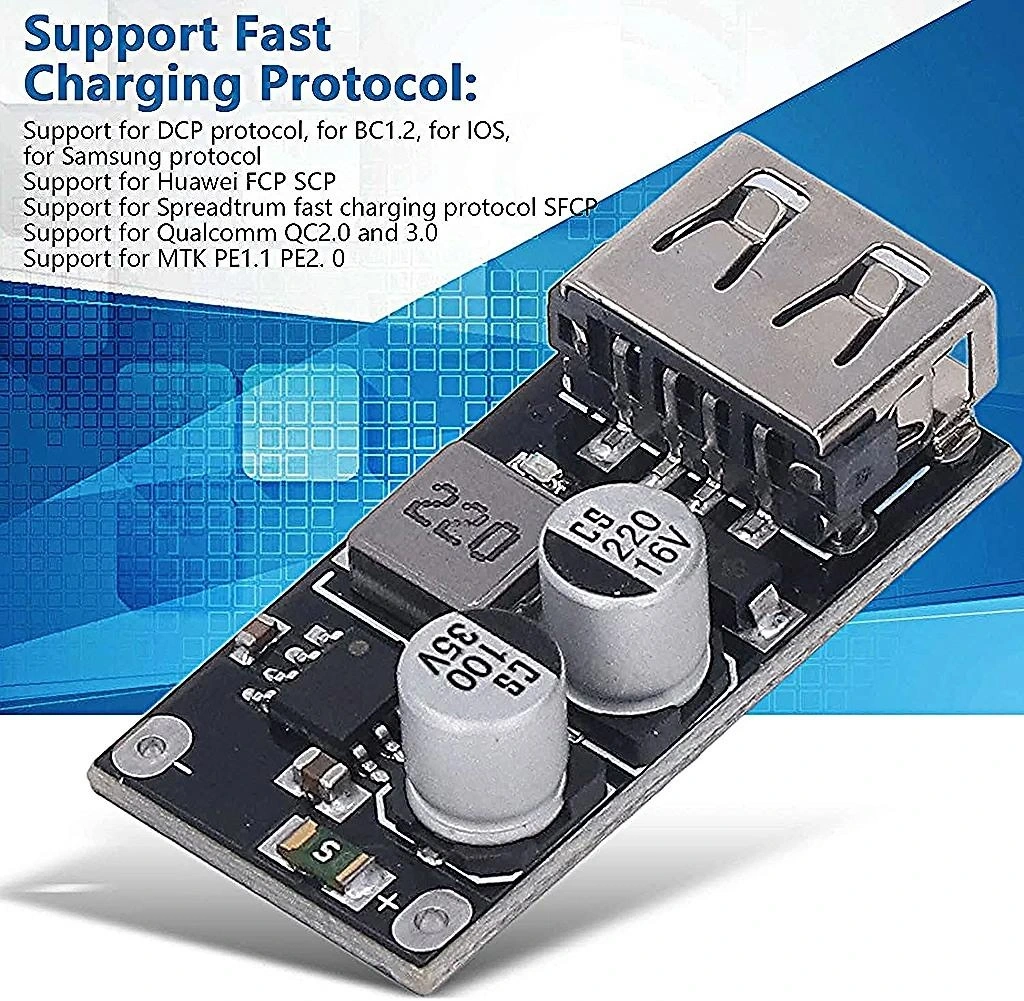

- Desteklenen Protokoller: QC2.0, QC3.0
- Çıkış Gücü: Maksimum 18W
- Verimlilik: %95'e kadar
- Çıkış Portu: USB Tip-A Soket
- LED Gösterge: Güç durumu için mavi LED
- Kısa Devre Koruması: Var
- Aşırı Akım Koruması: Var
- Aşırı Sıcaklık Koruması: Var

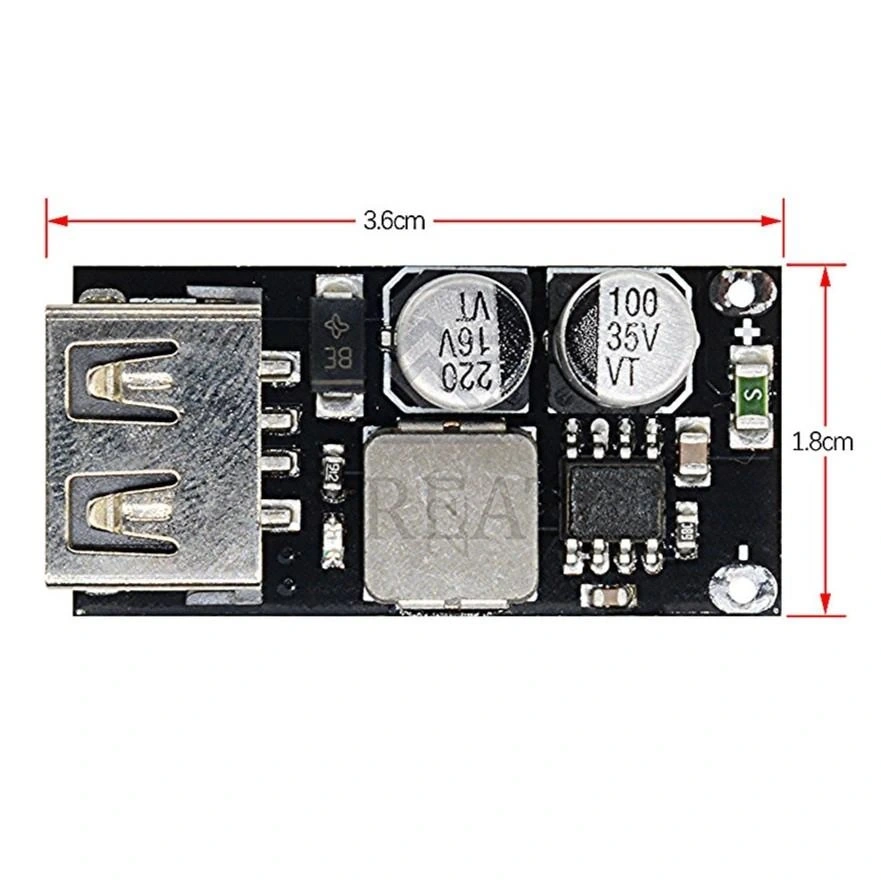

- Boyutlar: 38mm × 17mm × 12mm
- Çalışma Sıcaklığı: -20°C ile +85°C

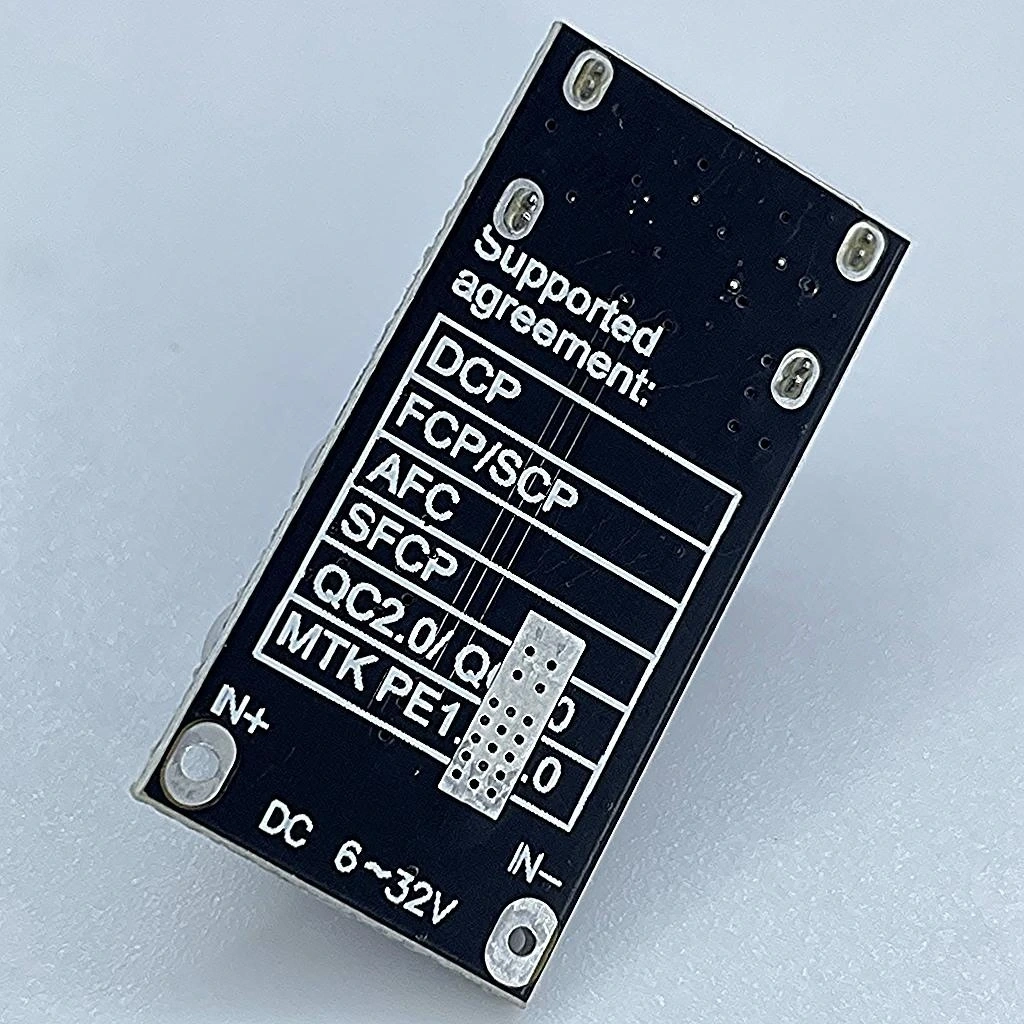

- Giriş Bağlantısı: IN+, IN- terminalleri
- Montaj Delikleri: 2 adet 2mm çapında
- Anahtarlama Frekansı: 150KHz
- Kontrol Çipi: IP2721
Paket İçeriği
Bağlantı ve Kullanım
QC2.0/QC3.0 Hızlı Şarj Modülü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.
İpucu: QC modülünü kullanırken giriş voltajını, çıkış voltajından en az 1-2V yüksek tutun. Örneğin, 12V çıkış için en az 14V giriş sağlayın. Bu, verimli ve kararlı çalışmayı garanti eder. Modülü ilk kez kullanırken, bağlantıları yapmadan önce giriş voltajını multimetre ile kontrol edin ve polariteye (IN+, IN-) dikkat edin. Ters bağlantı modüle zarar verebilir. Yüksek akım gerektiren durumlarda, bağlantı kablolarının kalınlığına dikkat edin ve ısınmayı önlemek için yeterli havalandırma sağlayın. QC3.0 özelliklerinden tam olarak yararlanmak için uyumlu bir cihaz ve orijinal USB kablosu kullanın. Düşük kaliteli kablolar şarj hızını önemli ölçüde düşürebilir.
Temel Bağlantı
QC2.0/QC3.0 modülünün temel bağlantı şeması:
- Güç Kaynağı Bağlantısı: IN+ ve IN- terminallerine uygun polaritede 6-32V DC güç bağlayın.
- USB Çıkışı: Şarj edilecek cihazı USB-A soketine bağlayın.
- Montaj: Modülü sabitlemek için 2mm çapındaki delikleri kullanın.
- LED Gösterge: Mavi LED ışık, modüle güç geldiğini ve çalıştığını gösterir.
Güç Kaynağı Seçimi
Modül için uygun güç kaynağı seçim kriterleri:
- Voltaj Seviyesi: 12V veya 24V DC adaptörler idealdir (12V için 2A, 24V için 1A önerilir).
- Akım Kapasitesi: Güç kaynağınız en az 2A çıkış akımı sunmalıdır.
- Stabilite: Regüle edilmiş, kararlı bir çıkış sunan adaptörler tercih edilmelidir.
- Filtre Kapasitörü: Dalgalanmayı azaltmak için giriş hattına 470μF/35V kapasitör eklenebilir.
Uyumlu Cihazlar
QC2.0/QC3.0 modülüyle kullanılabilecek cihazlar:
- QC Destekli Telefonlar: Samsung, Xiaomi, Huawei, LG gibi markaların QC uyumlu modelleri.
- Tabletler: QC protokolünü destekleyen tablet modelleri.
- Taşınabilir Powerbank'ler: Hızlı şarj özelliğine sahip powerbank'leri şarj etmek için.
- Bluetooth Hoparlörler: Hızlı şarj destekli kablosuz hoparlörler.
Uygulama Alanları
QC2.0/QC3.0 Hızlı Şarj Modülü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.
Özel Şarj İstasyonları
Kişisel ve özel şarj çözümleri için uygulama alanları:
- Masaüstü Şarj İstasyonu: Birden fazla cihazı şarj edebilen özelleştirilmiş çözüm.
- Gömülü Mobilya Şarj Noktaları: Masa, koltuk veya yatak başlığına entegre edilmiş şarj üniteleri.
- 3D Baskılı Telefon Standları: Şarj modülü entegre edilmiş estetik ve fonksiyonel standlar.
- Çok Portlu Şarj Merkezi: Birden fazla modül kullanarak farklı cihazları aynı anda şarj etme.
Mobil ve Araç Uygulamaları
Hareket halindeyken şarj imkanı sağlayan çözümler:
- Araç İçi Hızlı Şarj Sistemi: Araç aküsünden (12V) doğrudan QC uyumlu şarj noktası.
- Taşınabilir Powerbank Yapımı: Lityum piller ve koruma devresi ile QC özellikli güç bankası.
- Bisiklet/Motosiklet USB Şarj Sistemleri: Alternatörden güç alan QC destekli şarj çözümü.
- Kamp ve Outdoor Şarj İstasyonları: Solar panellerle entegre edilmiş taşınabilir şarj üniteleri.
Endüstriyel ve Ticari Uygulamalar
Ticari ve kurumsal ortamlarda kullanım alanları:
- Halka Açık Şarj Noktaları: Kafe, restoran veya bekleme salonları için şarj istasyonları.
- Vending Makineleri: Para veya kredi kartı ile çalışan şarj üniteleri.
- Konferans Masası Entegrasyonu: Toplantı masalarına gömülü hızlı şarj çözümleri.
- POS Terminali Şarj Sistemleri: Mobil ödeme cihazları için şarj istasyonları.
DIY Elektronik Projeler
Kendin yap elektronik projeleri için kullanım alanları:
- Arduino Güç Kaynağı: QC modülü ve step-down dönüştürücü ile Arduino projeleri için güç ünitesi.
- USB Test İstasyonu: Farklı voltaj ve akım seviyelerinde test yapabilen cihaz.
- IOT Cihaz Besleme: Uzaktan izlenen IOT projelerinde güvenilir güç sağlama.
- LED Aydınlatma Kontrol Sistemleri: USB üzerinden kontrol edilebilen LED sistemleri.
Örnek Projeler
QC2.0/QC3.0 Hızlı Şarj Modülü kullanılarak yapılabilecek detaylı proje örnekleri.
Çok Fonksiyonlu Masaüstü Şarj İstasyonu
Çalışma masası için kompakt ve çok yönlü şarj çözümü:
- Gerekli Malzemeler: QC3.0 modülü, 12V/3A adaptör, USB LED ışık, 3D baskılı muhafaza, açma/kapama anahtarı.
- Tasarım Özellikleri: Telefon standı, kalem tutucu ve kablo düzenleyici fonksiyonları.
- Elektriksel Özellikler: Hızlı şarj desteği, USB LED ışık için ayrı güç düğmesi.
- İleri Seviye: Kablosuz şarj pedi ekleyerek hem kablolu hem kablosuz şarj imkanı sağlama.
Solar Enerjili Hızlı Şarj Powerbank
Güneş enerjisi ile şarj olabilen taşınabilir güç kaynağı:
- Gerekli Malzemeler: QC3.0 modülü, 18650 Li-ion piller, pil koruma kartı, solar panel, DC-DC yükseltici.
- Çalışma Prensibi: Solar panel → DC-DC yükseltici → pil şarj kontrolü → QC3.0 modülü → USB çıkış.
- Güvenlik Özellikleri: Aşırı şarj/deşarj koruması, sıcaklık izleme, kısa devre koruması.
- Kullanım Alanları: Kamp, yürüyüş, acil durum güç kaynağı, uzun süreli seyahatler.
Araç İçi Multimedya ve Şarj Sistemi
Araç içi eğlence ve şarj merkezi projesi:
- Gerekli Malzemeler: QC3.0 modülü, araç USB adaptörü, Raspberry Pi, dokunmatik ekran, muhafaza.
- Fonksiyonlar: Hızlı şarj portu, medya oynatıcı, navigasyon sistemi, araç diagnostiği.
- Kurulum: Torpido gözüne veya orta konsola monte edilebilir tasarım.
- Özellikler: Ses kontrolü, Bluetooth bağlantısı, Wi-Fi hotspot, USB cihaz bağlantısı.
Akıllı Ev Şarj Yönetim Sistemi
Ev otomasyonuna entegre edilmiş akıllı şarj sistemi:
- Gerekli Malzemeler: QC3.0 modülleri, ESP8266/ESP32, röle modülü, güç kaynağı, duvar tipi muhafaza.
- Akıllı Özellikler: Mobil uygulama kontrolü, şarj programlama, güç kullanım izleme.
- Otomasyon: Ev dışındayken otomatik kapanma, belirli saatlerde şarj kısıtlama.
- Entegrasyon: Google Home, Amazon Alexa veya Apple HomeKit ile çalışabilme.
Sorun Giderme ve Bakım
QC2.0/QC3.0 Hızlı Şarj Modülü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
QC modülüyle karşılaşılabilecek sorunlar ve çözümleri:
- Şarj Olmuyor: Giriş voltajını kontrol edin (en az 6V olmalı), kablo ve bağlantıları inceleyin.
- Hızlı Şarj Çalışmıyor: Cihazın QC uyumluluğunu doğrulayın, orijinal veya kaliteli USB kablosu kullanın.
- Aşırı Isınma: Giriş voltajı çok yüksek olabilir, yeterli havalandırma sağlayın veya soğutucu ekleyin.
- LED Yanmıyor: Giriş polaritesini ve voltajını kontrol edin, modül hasar görmüş olabilir.
Performans Optimizasyonu
QC modülünün performansını artırmak için öneriler:
- Giriş Voltajı Optimizasyonu: Çıkış voltajından 2-4V daha yüksek giriş voltajı kullanın.
- Isı Yönetimi: Yüksek akım uygulamalarında alüminyum soğutucu veya küçük fan ekleyin.
- Kablo Kalitesi: Hızlı şarj destekleyen kalın çaplı (20-22 AWG) USB kabloları kullanın.
- Filtreleme: Giriş hattına 470μF/35V elektrolitik ve 0.1μF seramik kapasitör ekleyin.
Güvenlik Önlemleri
QC modülünün güvenli kullanımı için dikkat edilmesi gerekenler:
- Ters Polarite Koruması: Giriş hattına koruyucu diyot ekleyerek yanlış bağlantıları önleyin.
- Kısa Devre Önleme: Çıplak bağlantıları izole edin, terminallere ısı ile daralan makaron ekleyin.
- Akım Sınırlaması: Kritik uygulamalarda giriş hattına sigorta ekleyin.
- Çevresel Koruma: Modülü nem ve tozdan koruyacak uygun bir muhafaza kullanın.
Uzun Ömürlü Kullanım
QC modülünün ömrünü uzatmak için bakım önerileri:
- Gerilim Dalgalanmalarından Koruma: Giriş voltajının ani değişimlerini engelleyin.
- Düzenli İnceleme: Periyodik olarak bağlantıları ve komponentleri görsel olarak kontrol edin.
- Toz Temizliği: Hava üfleyici kullanarak modülü tozdan arındırın.
- Kullanılmadığında Güç Kesme: Uzun süre kullanılmayacaksa modüle gelen gücü kesin.
İlgili Ürün Kategorilerimiz
Arduino projelerinize güç sağlamak için hızlı şarj modülü ile birlikte kullanabileceğiniz tüm geliştirme kartları ve aksesuarlar. Mobil Arduino projeleriniz için güvenilir güç kaynağı çözümleri oluşturun. USB üzerinden programlanabilen Arduino UNO, Nano, Mega ve diğer kartları bu kategoride bulabilirsiniz.
Ürünleri İncele →
QC hızlı şarj modülüyle birlikte kullanabileceğiniz voltaj dönüştürücü ürünleri. Step-up, step-down ve sabit regülatörler ile projelerinize uygun voltaj seviyelerini elde edin. QC modülünü beslemek veya çıkışını düzenlemek için ihtiyacınız olan tüm voltaj dönüştürme çözümlerini bu kategoride bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve orijinal elektronik komponentler.
- Hızlı Teslimat: Siparişiniz aynı gün kargoya verilir.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman yardımı.
- Uygun Fiyat: Piyasanın en rekabetçi fiyatları.
- Güvenli Alışveriş: SSL korumalı ödeme altyapısı.
- Proje Desteği: Blog ve forum ile DIY projelerinize destek.
Ürün Hakkında Sıkça Sorulan Sorular
QC2.0 ve QC3.0 arasındaki fark nedir?
QC2.0, 5V, 9V ve 12V sabit voltaj adımları sunarken, QC3.0 daha esnek olup 3.6V ile 12V arasında 0.2V adımlarla dinamik voltaj ayarı sağlar. QC3.0 daha hızlı ve verimlidir.
Tüm telefonlar QC hızlı şarj ile uyumlu mudur?
Hayır, sadece Qualcomm Quick Charge teknolojisini destekleyen cihazlar hızlı şarj özelliğinden yararlanabilir. Diğer cihazlar standart 5V/1A-2A hızında şarj olur.
Bu modül için minimum giriş voltajı nedir?
Modülün düzgün çalışması için en az 6V giriş voltajı gereklidir. 9V veya 12V çıkış için, giriş voltajı çıkış voltajından en az 1-2V yüksek olmalıdır.
Maksimum güç tüketimi ne kadardır?
Modül maksimum 18W güç sağlayabilir (12V/1.5A veya 9V/2A). Verimlilik kayıpları nedeniyle giriş gücü bu değerin yaklaşık %10 üzerinde olacaktır.
Modül ters bağlantıya karşı korumalı mıdır?
Hayır, ters polarite koruması yoktur. Giriş bağlantılarını yaparken polariteye (IN+, IN-) dikkat etmelisiniz. Koruma için harici bir diyot ekleyebilirsiniz.
iPhone'lar bu modülle hızlı şarj olur mu?
iPhone'lar Qualcomm QC protokolünü desteklemez, bunun yerine Apple kendi hızlı şarj standardını (USB PD) kullanır. Bu modülle iPhone'lar standart hızda şarj olacaktır.
QC modülü kaç adet USB cihazı şarj edebilir?
Modül tek USB port içerdiğinden, aynı anda sadece bir cihazı şarj edebilir. Çoklu şarj için birden fazla modül kullanmanız gerekir.
Modülün ısınması normal midir?
Çalışma sırasında hafif ısınma normaldir. Ancak dokunulamayacak kadar ısınırsa, giriş voltajı çok yüksek olabilir veya modül aşırı yüklenmiş olabilir.
