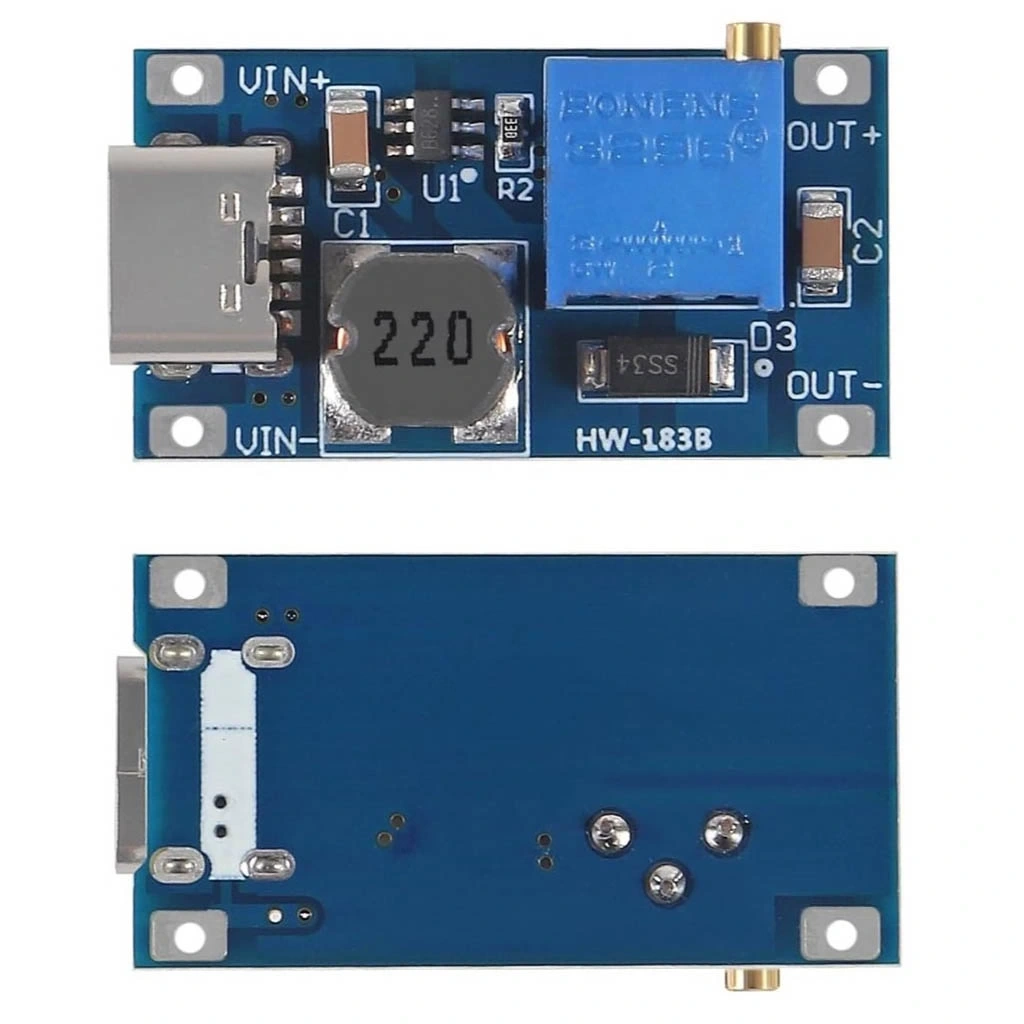

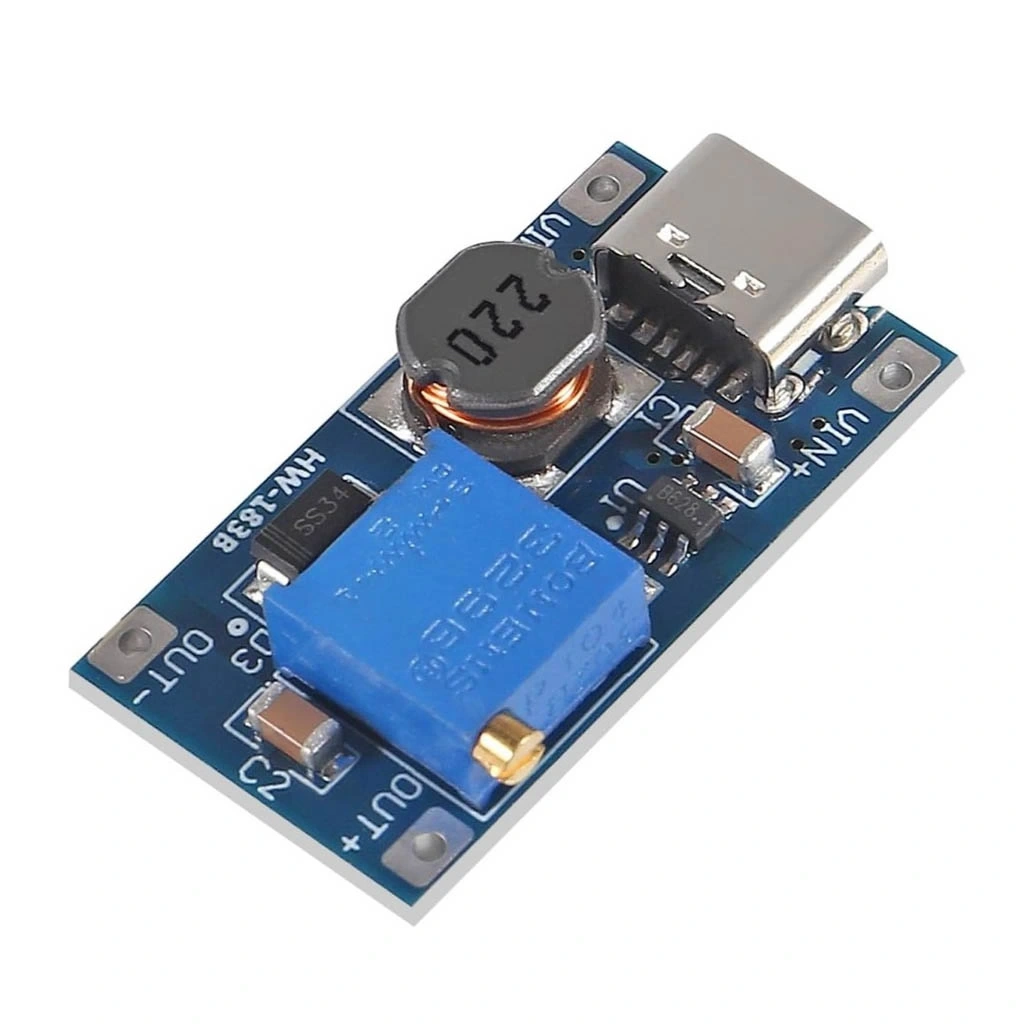

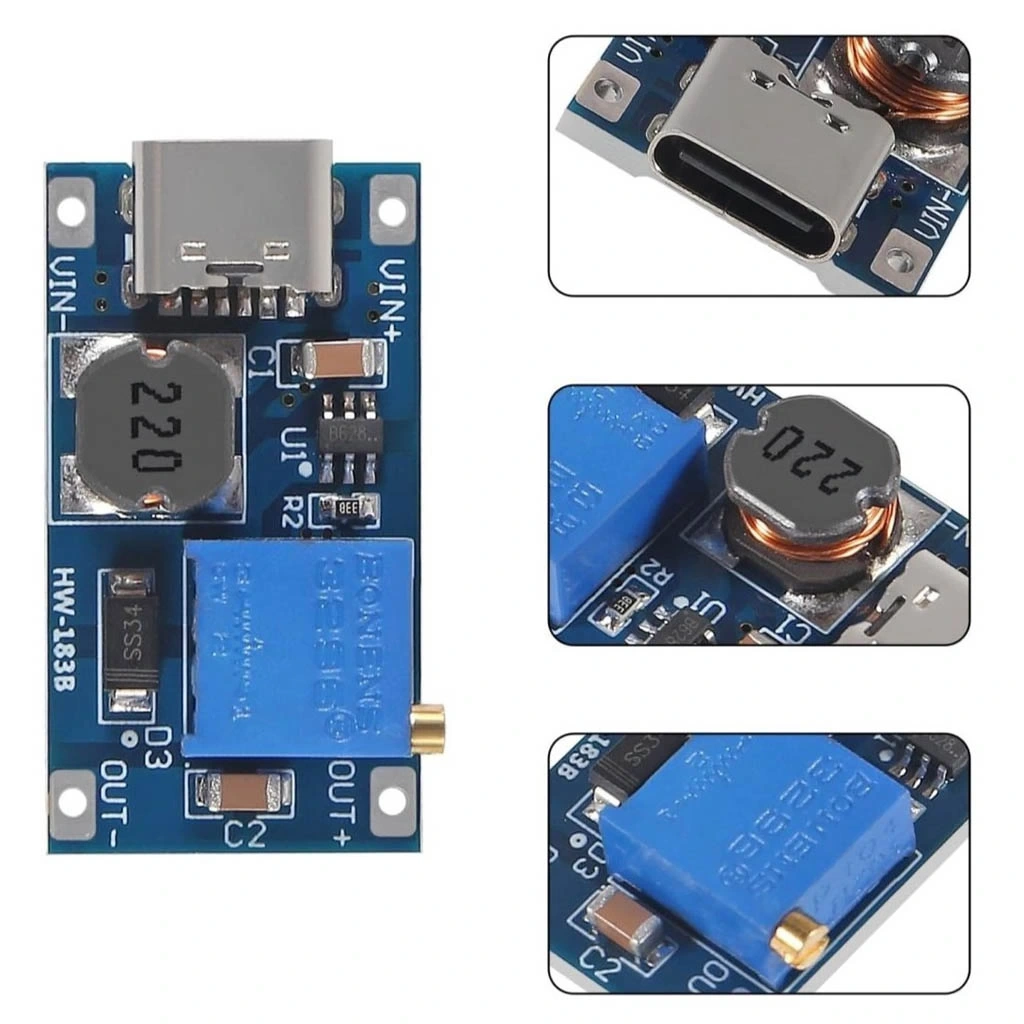

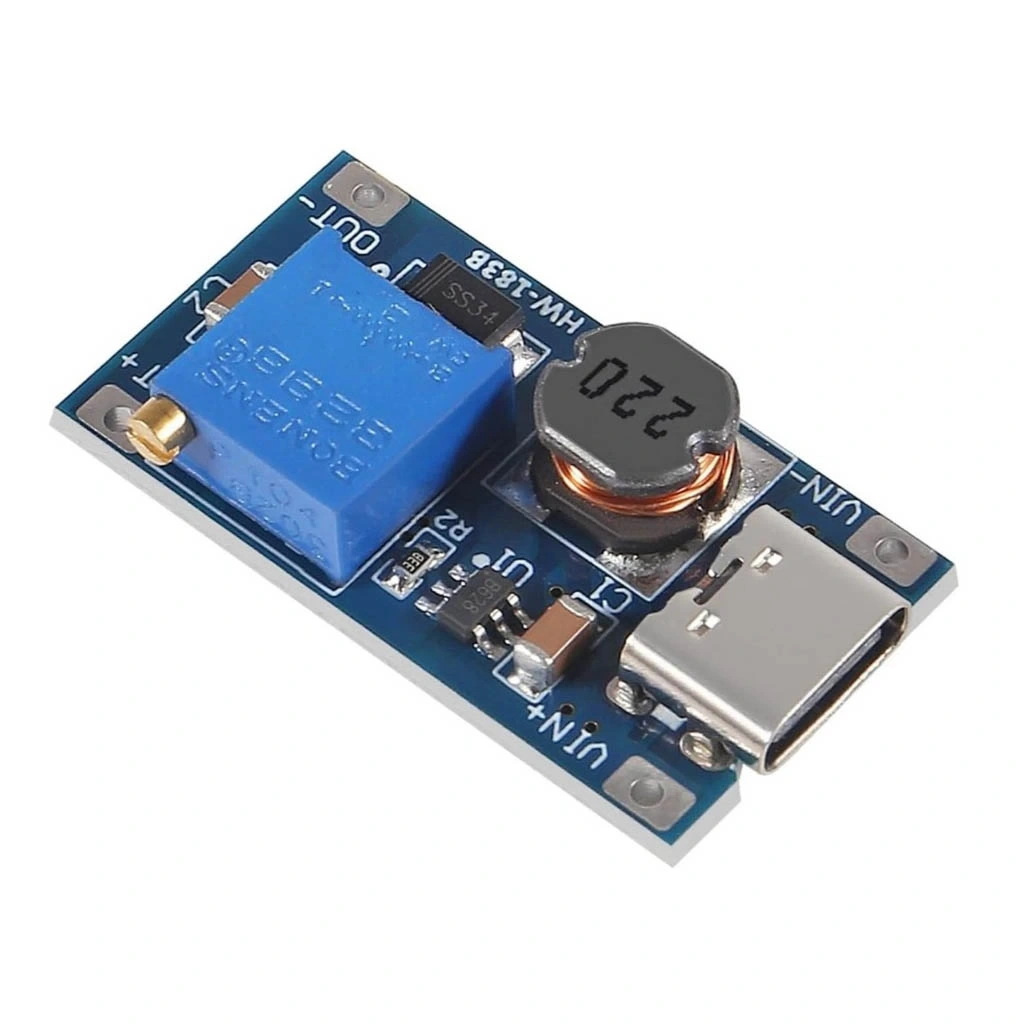

MT3608 2A DC-DC Güç Modülü Type-C Çıkışlı
MT3608 2A DC-DC Güç Modülü, küçük boyutlarına rağmen güçlü performans sunan, yüksek verimli bir yükseltici (boost) dönüştürücü modülüdür. Bu kompakt modül, düşük voltajlı bir kaynaktan daha yüksek voltajda stabil bir çıkış elde etmenizi sağlar. Entegre Type-C konnektör çıkışı sayesinde modern cihazlarınızı kolayca şarj edebilir veya besleyebilirsiniz.
MT3608 çipi etrafında tasarlanmış bu modül, 2-24V arası giriş voltajını, 5-28V aralığında ayarlanabilir bir çıkış voltajına dönüştürebilir. Üzerindeki hassas ayarlanabilir potansiyometre sayesinde çıkış voltajını tam ihtiyacınıza göre belirleyebilirsiniz. 2A maksimum çıkış akımı ile cep telefonları, tabletler ve birçok elektronik cihaz için güvenilir bir güç kaynağı olarak kullanılabilir.
Premium kaliteli MT3608 2A DC-DC Güç Modülü Type-C Çıkışlı, özellikle pil ile çalışan DIY projeleri, Arduino uygulamaları ve taşınabilir elektronik cihazlar için ideal bir çözümdür. Kompakt boyutları, yüksek verimliliği ve kullanım kolaylığı ile projelerinizin güç ihtiyacını karşılamak için mükemmel bir seçimdir.
Teknik Özellikler
MT3608 2A DC-DC Güç Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- Çip Modeli: MT3608 yüksek verimli DC-DC step-up dönüştürücü
- Giriş Voltajı: 2V ila 24V DC
- Çıkış Voltajı: 5V ila 28V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 2A
- Verimlilik: Tipik olarak %93 ila %98 arası
- Anahtar Frekansı: 1.2MHz
- Çıkış Konnektörü: USB Type-C
- Ters Polarite Koruması: Hayır (doğru polarite ile bağlantı gerektirir)
- Kısa Devre Koruması: Kısmen (uzun süreli kısa devrelere dayanıklı değildir)
- Modül Boyutları: Yaklaşık 36mm x 17mm x 14mm
- PCB Malzemesi: FR-4
- Çalışma Sıcaklığı: -40°C ila +85°C
- Giriş Bağlantısı: Lehim padi ve terminal bloğu
- Ayar Mekanizması: Hassas potansiyometre ile voltaj ayarı
- Soğutma: Pasif soğutma (ek soğutucu gerektirmez)
- Stabilizasyon: Çıkış voltajında %0.5 dalgalanma
- Filtre Kapasitörü: İç ve dış filtreleme ile düşük gürültü
- Düşük Voltaj Koruması: 2V altında çalışmayı durdurur
- Montaj Delikleri: Mekanik montaj için 2 delik
- Boştaki Akım Tüketimi: Yaklaşık 50μA
Kullanım Avantajları
MT3608 2A DC-DC Güç Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.
- Geniş Voltaj Aralığı: 2V-24V giriş, 5V-28V çıkış ile esnek kullanım imkanı
- Yüksek Verimlilik: %93-98 verimlilikle minimum ısı kaybı ve uzun pil ömrü
- Type-C Çıkış: Modern cihazlarla doğrudan uyumluluk için entegre Type-C konnektör

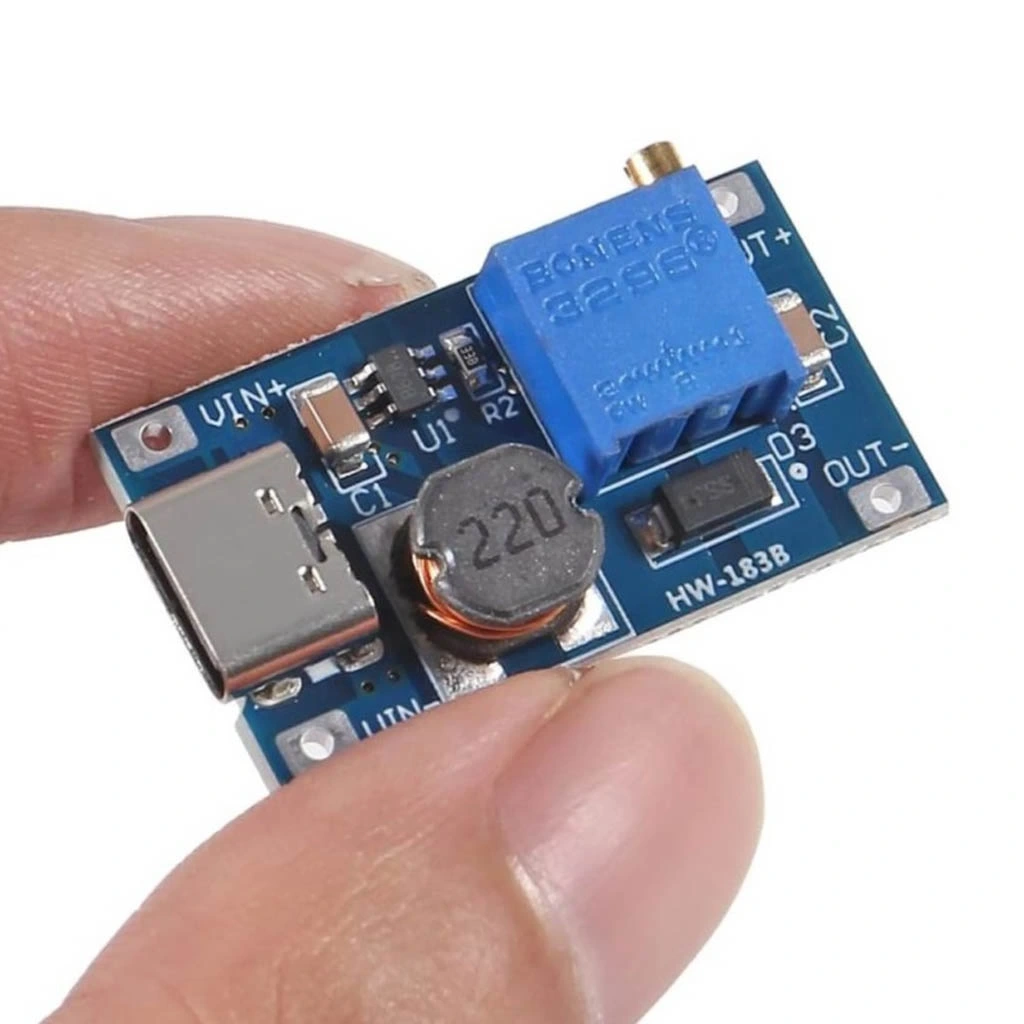

- Kompakt Boyut: Minimal alan kaplayan küçük boyutlu tasarım
- Basit Kurulum: Lehim veya terminal bloğu ile kolay bağlantı imkanı
- Hassas Voltaj Ayarı: Potansiyometre ile istenilen çıkış voltajını hassas ayarlama
- Düşük Gürültü: Filtre kapasitörleri ile temiz ve stabil çıkış voltajı
- Yüksek Akım Kapasitesi: 2A'e kadar çıkış akımı desteği
- Geniş Çalışma Sıcaklığı: -40°C ile +85°C arasında güvenilir çalışma
- Düşük Boşta Çalışma Tüketimi: Batarya ömrünü uzatan düşük bekleme akımı
İdeal Kullanım Alanları
MT3608 2A DC-DC Güç Modülünün tipik kullanım alanları aşağıda listelenmiştir.
- Taşınabilir Güç Kaynakları: Powerbank ve pil bazlı güç kaynaklarında voltaj yükseltme
- Arduino Projeleri: Düşük voltajlı bir kaynaktan Arduino ve sensörler için stabil güç sağlama
- USB Cihaz Şarjı: Pil kaynaklarından USB cihazları şarj etme çözümleri
- LED Aydınlatma: Düşük voltajlı kaynaklardan LED şeritleri ve panelleri beslemek
- Araç İçi Elektronikler: 12V araç akümülatöründen yüksek voltajlı elektronikleri çalıştırma
- Güneş Enerjisi Sistemleri: Düşük voltajlı güneş panellerinden cihazları şarj etme
- Sensör Sistemleri: Farklı voltaj gereksinimleri olan sensörler için güç dönüşümü
- Drone ve RC Araçlar: Pil voltajından elektronik komponentlere uygun voltaj sağlama
- IoT Cihazları: Düşük güçlü kablosuz sensör ağları için voltaj dönüşümü
- Prototip Geliştirme: Farklı voltaj ihtiyaçları olan devreler için ayarlanabilir güç kaynağı
Bağlantı ve Kullanım Rehberi
MT3608 2A DC-DC Güç Modülünü doğru şekilde bağlamak ve kullanmak için aşağıdaki adımları izleyin.
İpucu: Bağlantı öncesinde, modülün potansiyometresini saat yönünün tersine çevirerek en düşük voltaj ayarına getirin. Bu, ilk çalıştırmada aşırı voltaj riskini önler. Giriş güç kaynağınızı hazırlayın (pil, güç kaynağı vb.) ve voltajının 2V-24V aralığında olduğundan emin olun. Giriş bağlantı noktalarına dikkat edin: IN+ (pozitif giriş) ve IN- (negatif giriş veya toprak). Polariteyi doğru bağladığınızdan emin olun, ters bağlantı modüle zarar verebilir.
Paket İçeriği
Ürün kutusunda bulunan parçaların listesi.
Not: Giriş ve çıkış kabloları dahil değildir, ayrıca temin edilmelidir.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları, shieldler ve Arduino ekosistemi için gerekli tüm bileşenler. Projeleriniz için ihtiyacınız olan Arduino ürünlerini keşfedin.
Ürünleri İncele →DC-DC dönüştürücüler, regülatörler ve güç modülleri. Elektronik projelerinizin güç ihtiyaçlarını karşılayacak geniş ürün yelpazesi.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, elektronik proje ve geliştirme ihtiyaçlarınız için kaliteli ürünler sunar. MT3608 2A DC-DC Güç Modülü, projelerinizin güç ihtiyaçlarını karşılamak için ürün yelpazemizde yer almaktadır.
- Geniş Ürün Yelpazesi: Elektronik komponentlerden güç dönüştürücülere kadar tüm ihtiyaçlarınız.
- Kalite Güvencesi: Test edilmiş ve güvenilir ürünler.
- Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
- Teknik Destek: Uzman ekibimiz ürün kullanımı konusunda yardımcı olur.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Toplu Alım İmkanı: Eğitim kurumları ve şirketler için özel fiyatlandırma.
- Maker Dostu: Elektronik hobi projeleri için geniş ürün yelpazesi.
- Rekabetçi Fiyatlar: Uygun fiyatlarla kaliteli ürünler.
Ürün Hakkında Sıkça Sorulan Sorular
MT3608 modülünün çıkış voltajı nasıl ayarlanır?
Modül üzerindeki mavi potansiyometreyi hassas bir tornavida ile döndürerek çıkış voltajını ayarlayabilirsiniz. Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır. Ayarlama yaparken bir multimetre ile Type-C çıkışındaki voltajı ölçün. Voltaj ayarını yüksüz durumda yapın, yani Type-C portuna cihaz bağlamadan önce ayarlayın. Aşırı voltaj riskini önlemek için ayarlamaya düşük voltajdan başlayıp kademeli olarak artırın.
Bu modül telefon şarj etmek için kullanılabilir mi?
Evet, bu modül telefonları şarj etmek için kullanılabilir. Çıkış voltajını tam olarak 5V'a ayarladığınızdan emin olun. Modül 2A'e kadar akım sağlayabilir, bu çoğu akıllı telefon için yeterlidir. Type-C konnektörü güncel akıllı telefonlarla doğrudan uyumludur. Veri hatları olmadığından sadece şarj fonksiyonu sağlar, hızlı şarj protokollerini desteklemez. Akım kapasitesinin telefonunuzun şarj ihtiyacını karşıladığından emin olun.
Modülün giriş voltajı ne kadar olmalıdır?
Modül 2V ile 24V arasındaki herhangi bir DC giriş voltajını kabul eder. Minimum 2V giriş gereklidir, altındaki değerlerde çalışmaz. Çıkış voltajınız, giriş voltajından her zaman daha yüksek olmalıdır. Verimlilik için giriş voltajı ile çıkış voltajı arasındaki farkı minimize edin. En iyi verimlilik için 3.3V-12V arası giriş voltajı kullanın. 24V maksimum giriş sınırını aşmayın, aksi halde modül zarar görebilir.
Modül çıkışında 5V yerine daha yüksek voltaj ayarlayabilir miyim?
Evet, modülün çıkış voltajını potansiyometre ile 5V ila 28V arasında herhangi bir değere ayarlayabilirsiniz. Yüksek voltaj ayarlarken bağlayacağınız cihazın maksimum voltaj toleransını aşmamaya dikkat edin. Çıkış voltajını bir multimetre ile ölçerek hassas ayar yapın. Yüksek çıkış voltajlarında (>12V) maksimum akım kapasitesi düşebilir. 28V maksimum çıkış sınırını aşmayın, daha yüksek voltajlar modüle zarar verebilir.
Bu modül ısınma sorunu yaşar mı?
Normal koşullarda modül hafif ısınır, bu normaldir. Yüksek akım çekildiğinde (>1A) ısınma artar. Giriş ve çıkış voltajı arasındaki fark büyüdükçe ısınma artar. 1.5A üzeri sürekli kullanımda basit bir soğutucu eklenmesi önerilir. Aşırı ısınma durumunda akım çekimini azaltın veya daha yüksek giriş voltajı kullanın. Modülü kapalı, havasız ortamlarda yüksek yük altında çalıştırmayın.
Modül ters polarite korumasına sahip midir?
Hayır, modül ters polarite korumasına sahip değildir. Giriş bağlantılarını kesinlikle doğru polarite ile yapmalısınız. Ters bağlantı yapılması modüle kalıcı hasar verir. Güvenlik için bir diyot ile harici ters polarite koruması ekleyebilirsiniz. Bağlantı yapmadan önce polariteyi multimetre ile kontrol edin. Giriş polaritesi için modül üzerindeki IN+ ve IN- işaretlerine dikkat edin. Pil veya güç kaynağı bağlantılarını yaparken her zaman renk kodlarını takip edin.
Modül ne kadar akım çekebilir?
Modül 2A maksimum çıkış akımı sağlayabilir. Çıkış akımı, çıkış voltajı arttıkça azalır. Giriş-çıkış voltaj farkı yükseldikçe maksimum akım kapasitesi düşer. Sürekli kullanımda 1.5A civarında akım çekilmesi önerilir. Giriş akımı çıkış akımından daha yüksektir ve giriş/çıkış voltaj oranına bağlıdır. Maksimum verimlilik genellikle 0.5A-1.5A çıkış akımı aralığında sağlanır.
Batarya ömrünü uzatmak için bu modülü nasıl en verimli şekilde kullanabilirim?
Çıkış voltajını ihtiyaç duyulan minimum seviyede tutun, yüksek voltaj verimliliği düşürür. Giriş ve çıkış voltajı arasındaki farkı minimum seviyede tutun. İhtiyaç olmadığında modülü kapatacak bir anahtar ekleyin, bekleme akımı pili tüketir. Çıkış akımını 0.5A-1.5A aralığında tutarak maksimum verimlilik elde edin. Kaliteli, kalın kablolar kullanarak voltaj düşümünü ve enerji kaybını azaltın. Pil seviyesi düştüğünde otomatik kapanma devresi ekleyerek pilleri aşırı deşarjdan koruyun.
