XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü

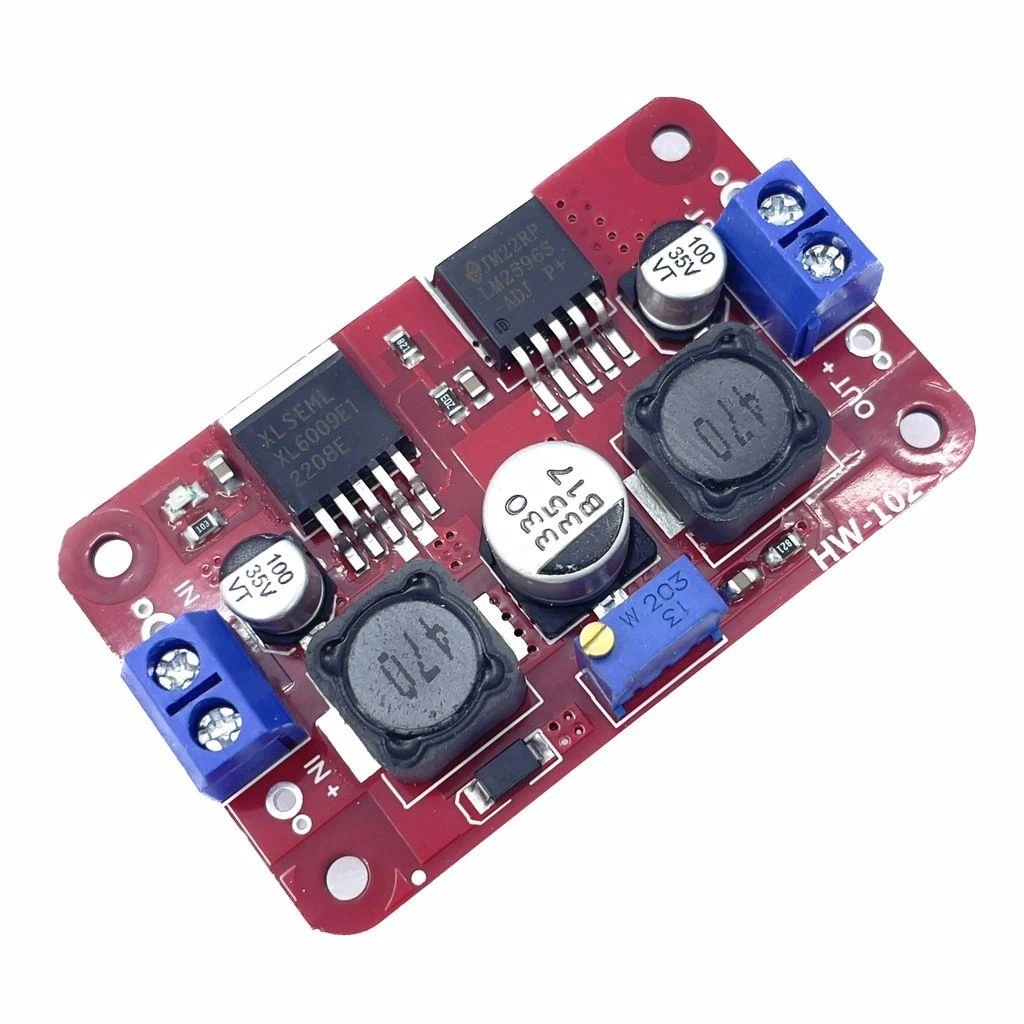

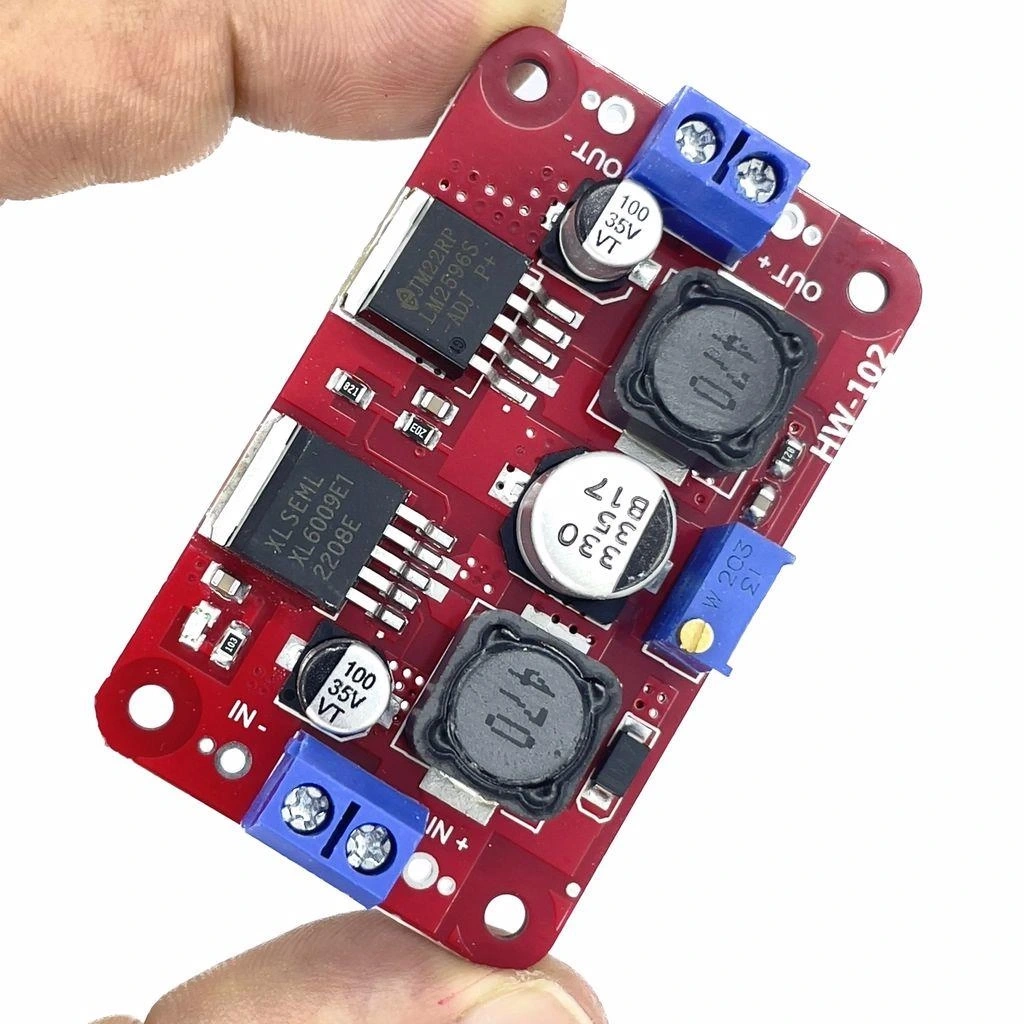

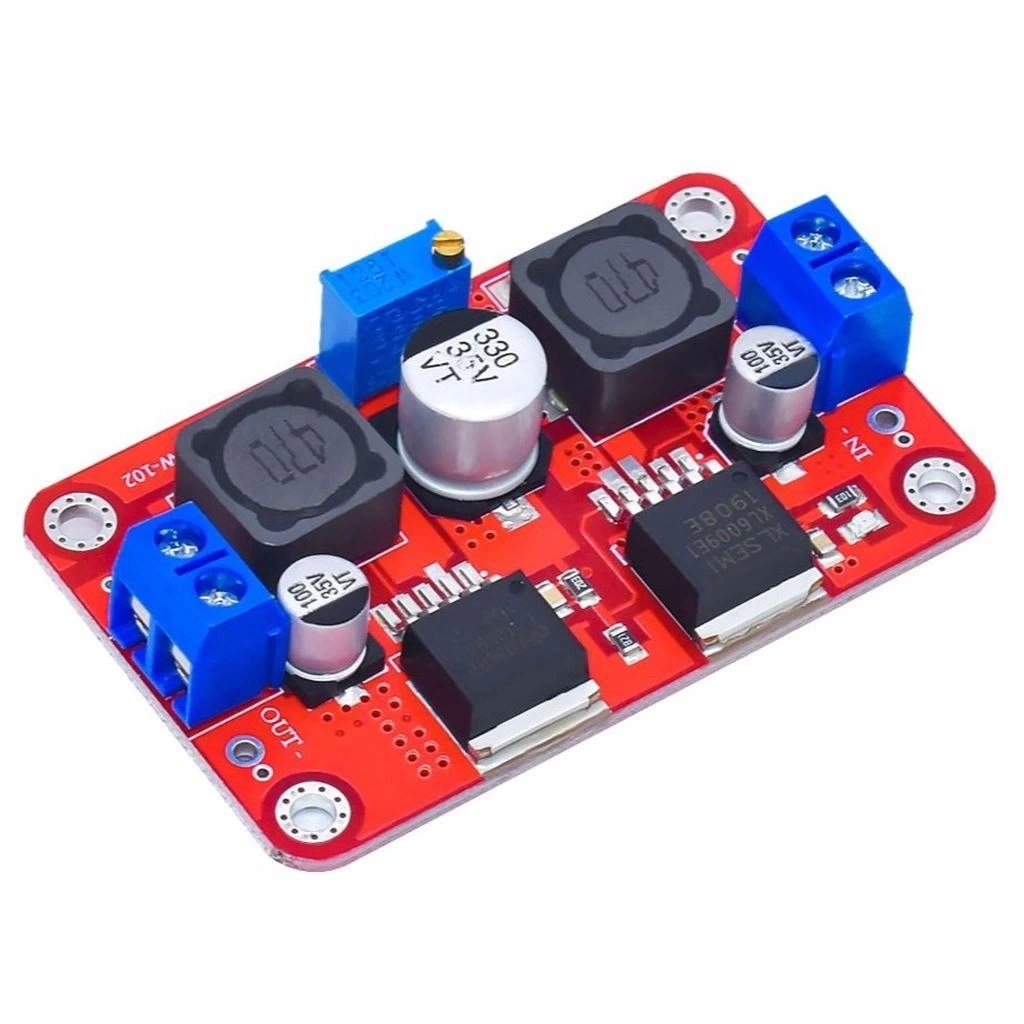

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü, geniş giriş voltaj aralığını istediğiniz çıkış voltajına dönüştürebilen çok fonksiyonlu bir güç kaynağı çözümüdür. Hem yükseltici (boost) hem de düşürücü (buck) özelliklerini tek bir kartta birleştiren bu modül, iki ayrı regülatör çipinin avantajlarını bir arada sunar.

XL6009 yükseltici regülatör, düşük voltajları daha yüksek seviyelere çıkarabilirken, LM2596S düşürücü regülatör yüksek voltajları güvenli bir şekilde düşürebilir. Üzerinde bulunan potansiyometreler ile hassas voltaj ayarı yapabilir, elektronik projeleriniz için ihtiyaç duyduğunuz tam güç kaynağı değerlerini elde edebilirsiniz.

XL6009 LM2596S Modülü, Arduino projelerinden, LED aydınlatma sistemlerine, araç elektronik devrelerinden, pil ve akü kaynaklı uygulamalara kadar birçok alanda stabil ve güvenilir güç kaynağı sağlar. İki farklı çıkış ile aynı anda farklı voltaj seviyelerinde cihazlarınızı besleyebilir, elektronik projeleriniz için güç kaynağı karmaşasını ortadan kaldırabilirsiniz.

---

Teknik Özellikler

Bu bölümde XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülünün detaylı teknik özellikleri listelenmektedir.

XL6009 Yükseltici (Boost) Bölümü:

• Giriş Voltaj Aralığı: 3.5V - 35V DC
• Çıkış Voltaj Aralığı: 5V - 35V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (soğutma ile)
• Verimlilik: Yaklaşık %94 (yüke bağlı)
• Anahtarlama Frekansı: 400kHz
• Voltaj Ayarı: Mavi potansiyometre ile
• Çıkış Ripple: <50mV

LM2596S Düşürücü (Buck) Bölümü:

• Giriş Voltaj Aralığı: 4.5V - 40V DC
• Çıkış Voltaj Aralığı: 1.25V - 35V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (soğutma ile)
• Verimlilik: Yaklaşık %92 (yüke bağlı)
• Anahtarlama Frekansı: 150kHz
• Voltaj Ayarı: Mavi potansiyometre ile
• Çıkış Ripple: <30mV

Genel Özellikler:

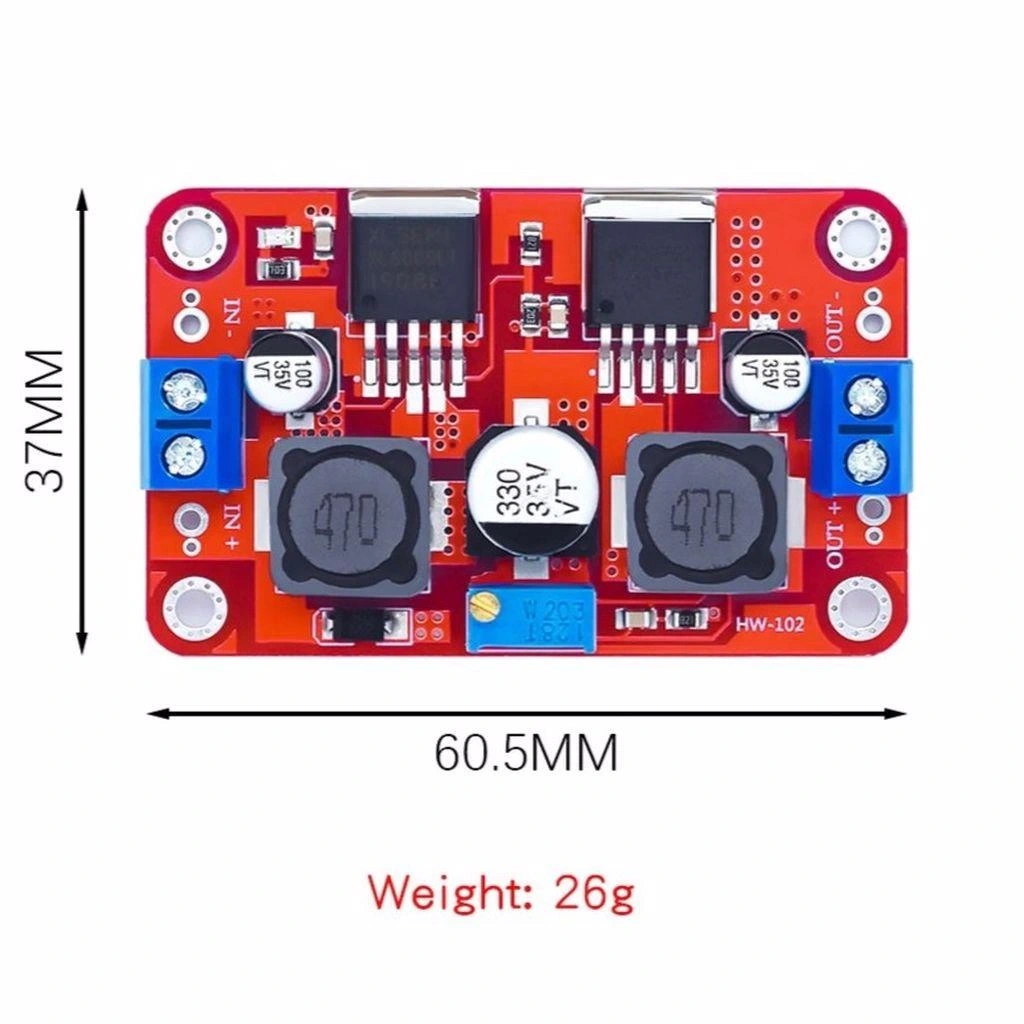

• PCB Boyutları: Yaklaşık 60mm x 33mm x 17mm

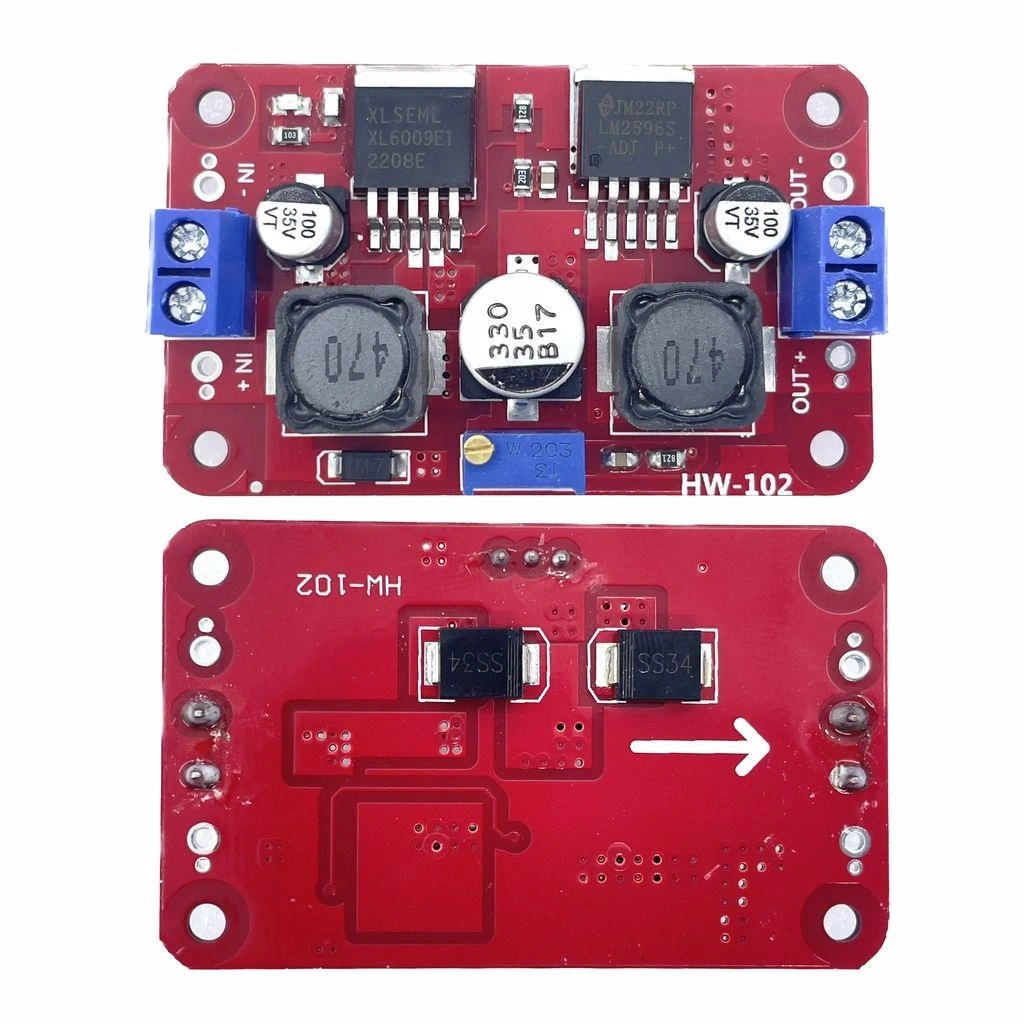

• Regülatör Çipleri: XL6009E1 ve LM2596S
• Koruma Özellikleri: Aşırı sıcaklık, kısa devre koruması (sınırlı)
• Terminal Bağlantıları: Giriş (+/-) ve iki ayrı çıkış (+/-)
• Gösterge: LED güç göstergesi
• Montaj Delikleri: 4 adet
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Soğutma: Pasif soğutma (yüksek yüklerde ilave soğutucu önerilir)

---

Kullanım Avantajları

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• İki Fonksiyon Tek Kartta: Hem yükseltici hem düşürücü özelliği ile çift yönlü voltaj dönüşümü
• Geniş Giriş Voltaj Aralığı: 3.5V'dan 40V'a kadar geniş bir voltaj kaynağıyla çalışabilme
• Hassas Voltaj Ayarı: Potansiyometreler sayesinde istenilen çıkış voltajını hassas şekilde ayarlayabilme
• Çift Çıkış: İki ayrı voltaj çıkışı ile farklı gerilimlerde çalışan cihazları besleme imkanı
• Yüksek Verimlilik: %90+ verimlilik ile ısı kaybını minimuma indirme ve pil ömrünü uzatma
• Kompakt Tasarım: Küçük boyutlarıyla projelere kolay entegrasyon
• Düşük Dalgalanma: Temiz DC çıkış için düşük ripple voltaj
• Kolay Montaj: Vida delikleri ile kolay sabitleme ve terminal bloklarıyla basit kablo bağlantısı
• Geniş Uygulama Alanı: LED sürücülerden Arduino projelerine, araç elektroniğinden taşınabilir cihazlara kadar çeşitli kullanım alanları
• Dayanıklılık: Kaliteli komponentler ile uzun ömürlü çalışma

---

İdeal Kullanım Alanları

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülünün tipik kullanım alanları aşağıda listelenmiştir.

Elektronik Proje ve Geliştirme Uygulamaları

Elektronik proje ve geliştirme çalışmalarında kullanım alanları:

• Arduino ve Mikrodenetleyici Projeleri: Farklı voltaj seviyelerinde çalışan sensörler ve modüller için güç kaynağı
• Elektronik Prototipleme: Breadboard ve devre prototipleri için ayarlanabilir güç kaynağı
• Test Ekipmanları: Elektronik test ve ölçüm devrelerinde referans voltaj kaynağı
• Sensör Besleme Devreleri: Hassas voltaj gereksinimi olan sensörler için stabil güç
• IoT Cihazları: Düşük güç tüketimli IoT projelerinde çeşitli voltaj ihtiyaçları için

LED Aydınlatma ve Görsel Uygulamalar

LED ve aydınlatma sistemlerinde kullanım alanları:

• LED Şerit Kontrol: 12V veya 24V LED şeritlerin farklı voltajlarda çalıştırılması
• Yüksek Güçlü LED Sürücüsü: Sabit voltajlı LED aydınlatma sistemleri için güç kaynağı
• Taşınabilir Aydınlatma: Pil ile çalışan LED ışık sistemleri
• Vitrin ve Mağaza Aydınlatmaları: Mevcut güç kaynaklarından farklı voltajlı LED sistemlere güç sağlama
• Arabirimlerde Arka Işık: LCD ekran ve gösterge panelleri için sabit voltaj kaynağı

Otomotiv ve Pil Tabanlı Uygulamalar

Araç elektroniği ve pil tabanlı sistemlerde kullanım alanları:

• Araç İçi Elektronik Sistemler: 12V araç aküsünden 5V USB cihazlar veya diğer elektronik bileşenler için güç sağlama
• Araç Ses ve Görüntü Sistemleri: Farklı voltaj gereksinimlerini tek kaynaktan sağlama
• Pil Tabanlı Projeler: Lityum pillerin düşük voltajını yükseltme veya düşürme
• Solar Panel Sistemleri: Güneş panellerinden gelen değişken voltajı stabil çıkışa dönüştürme
• UPS ve Yedek Güç Sistemleri: Akü voltajını cihazlara uygun seviyelere dönüştürme

Endüstriyel ve Ticari Uygulamalar

Profesyonel ve endüstriyel alanda kullanım örnekleri:

• Kontrol Sistemleri: PLC ve endüstriyel kontrol sistemlerinde çeşitli voltaj ihtiyaçları için
• Otomasyon Ekipmanları: Farklı voltajlarda çalışan sensör ve aktüatörleri tek kaynaktan besleme
• Kablosuz İletişim Modülleri: RF verici/alıcı devreleri için stabil güç kaynağı
• Ölçüm ve İzleme Cihazları: Hassas ölçüm gerektiren sistemler için temiz güç sağlama
• Veri Toplama Sistemleri: Uzun süreli ölçüm yapan batarya ile çalışan cihazlar için verimli güç yönetimi

---

Kurulum ve Bağlantı Kılavuzu

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülünün doğru kurulumu ve bağlantısı için detaylı bilgiler.

Temel Bağlantı Adımları

Regülatör modülünün temel kurulum ve bağlantı adımları:

• Güç Kaynağı Bağlantısı:
  • Giriş terminalini belirleyin (genellikle "IN+" ve "IN-" veya "VIN+" ve "VIN-" olarak işaretlidir)
  • Güç kaynağınızın pozitif (+) ucunu modülün "IN+" terminaline bağlayın
  • Güç kaynağınızın negatif (-) ucunu modülün "IN-" terminaline bağlayın
  • Bağlantının sağlam olduğundan ve polaritelerin doğru olduğundan emin olun
  • Güç kaynağınızın modülün giriş voltaj aralığına (3.5V - 40V) uygun olduğunu kontrol edin
• Voltaj Ayarı:
  • Güç kaynağını bağladıktan sonra, henüz yük bağlamadan önce voltaj ayarını yapın
  • Dijital multimetre kullanarak çıkış terminallerindeki voltajı ölçün
  • XL6009 (Boost) bölümü için mavi potansiyometreyi yavaşça çevirerek istediğiniz çıkış voltajını ayarlayın
  • LM2596S (Buck) bölümü için diğer mavi potansiyometreyi çevirerek ikinci çıkışın voltajını ayarlayın
  • Ayarları yaparken potansiyometrelere aşırı kuvvet uygulamayın
• Yük Bağlantısı:
  • Çıkış terminallerini belirleyin (genellikle "OUT+" ve "OUT-" veya "VOUT+" ve "VOUT-" olarak işaretlidir)
  • Cihazınızın veya devrenizin pozitif girişini modülün ilgili "OUT+" terminaline bağlayın
  • Cihazınızın veya devrenizin negatif girişini modülün ilgili "OUT-" terminaline bağlayın
  • Bağlantıların sağlam olduğundan emin olun
  • Her bir çıkışın akım limitlerini (3A) aşmadığından emin olun

Boost (Yükseltici) ve Buck (Düşürücü) Modu Kullanımı

Farklı çalışma modlarının kullanımı ve senaryoları:

• Boost (Yükseltici) Modu Kullanımı (XL6009):
  • Kullanım Senaryosu: Giriş voltajından daha yüksek voltaj elde etmek istediğinizde
  • Örnek: 5V'luk USB kaynağından 12V elde etme
  • Bağlantı: Düşük voltaj kaynağı → XL6009 giriş terminalleri → XL6009 çıkışı → yük
  • Dikkat Edilecek Noktalar:
    • Giriş voltajı minimum 3.5V olmalıdır
    • Yükseltme oranı arttıkça çekilen akım da artar (W_out ≈ W_in x verimlilik)
    • Çıkış akımı, giriş akımının çıkış/giriş voltaj oranına bölünmesiyle sınırlıdır
    • Örneğin: 5V giriş, 2A kaynak ile 10V çıkışta en fazla 1A akım çekilebilir (ideal durumda)
• Buck (Düşürücü) Modu Kullanımı (LM2596S):
  • Kullanım Senaryosu: Giriş voltajından daha düşük voltaj elde etmek istediğinizde
  • Örnek: 12V araç aküsünden 5V elde etme
  • Bağlantı: Yüksek voltaj kaynağı → LM2596S giriş terminalleri → LM2596S çıkışı → yük
  • Dikkat Edilecek Noktalar:
    • Giriş voltajı, çıkış voltajından en az 2.5V yüksek olmalıdır
    • Çıkış akımı, giriş akımından yüksek olamaz (genellikle daha düşüktür)
    • Düşürücü modda verimlilik daha yüksektir (%92 civarı)
    • Düşürücü mod, pil ömrünü uzatmak için daha verimli çalışır
• İki Modun Birlikte Kullanımı:
  • Kullanım Senaryosu: Aynı kaynaktan farklı voltajlarda çıkışlar elde etmek istediğinizde
  • Örnek: 12V giriş kaynağından 5V (düşürücü) ve 19V (yükseltici) çıkış elde etme
  • Bağlantı: Güç kaynağı → Modül girişi → İki ayrı çıkış → Farklı cihazlar
  • Dikkat Edilecek Noktalar:
    • Her iki çıkışın toplam güç kapasitesini aşmamaya dikkat edin
    • Yüksek çekilen akımlarda modülün ısınma yapacağını göz önünde bulundurun
    • İki çıkışı birleştirmeyin, her biri bağımsız olarak kullanılmalıdır
    • Toplam güç tüketimi modülün limit değerlerini aşmamalıdır

Güvenlik ve Optimizasyon İpuçları

Regülatör modülünün güvenli ve optimum kullanımı için öneriler:

• Sıcaklık Yönetimi:
  • 2A üzeri akım çekilen uygulamalarda ısı emici (heatsink) kullanın
  • Modülün etrafında yeterli hava akışı sağlayın
  • Kapalı kutulara monte ederken havalandırma delikleri açın
  • Sürekli olarak maksimum kapasitede çalıştırmaktan kaçının
  • Aşırı ısınma durumunda modülün koruma devreleri aktif olabilir ve çıkış voltajı düşebilir
• Elektriksel Koruma:
  • Giriş devrelerine sigorta ekleyerek aşırı akım durumlarında koruma sağlayın
  • Çıkış kısa devrelerine karşı sigorta veya PTC termistör kullanın
  • Giriş ve çıkışlara 100-220uF kapasitör ekleyerek voltaj dalgalanmalarını azaltın
  • Hassas cihazlar için ek filtreleme devreleri ekleyin
  • Yüksek güçlü RF veya motor sürücüleri gibi gürültülü yüklerle kullanırken izolasyon yapın
• Verimlilik Optimizasyonu:
  • Giriş voltajını, çıkış voltajına mümkün olduğunca yakın tutun
  • Boost modunda yüksek oranlı voltaj artışlarından kaçının
  • Yüksek akım tüketimi olan cihazlar için kalın kablolar kullanın
  • Terminal bağlantılarını sıkı yaparak direnç kayıplarını azaltın
  • Kritik uygulamalarda çıkış voltajını yük altında tekrar kontrol edin ve gerekirse ayarlayın

---

Anahtarlamalı Regülatör Teknolojisi

XL6009 ve LM2596S çiplerinin kullandığı anahtarlamalı güç dönüştürme teknolojisinin temel prensipleri ve avantajları.

Temel Çalışma Prensibi

Anahtarlamalı regülatörlerin çalışma mantığı ve konvansiyonel doğrusal regülatörlerden farkları:

• Anahtarlamalı Regülasyon Yöntemi:
  • Anahtarlamalı regülatörler, DC voltajı yüksek frekanslı darbe (PWM) döngüleriyle işler
  • Transistör veya MOSFET'ler hızlı bir şekilde açılıp kapanarak enerji transfer eder
  • Endüktörler, enerjiyi geçici olarak manyetik alan şeklinde depolar
  • Kapasitörler, dalgalı çıkışı filtreleyerek düzgün DC voltaj sağlar
  • Çıkış voltajı, anahtarlama görev döngüsü (duty cycle) değiştirilerek kontrol edilir
• Doğrusal (Lineer) vs. Anahtarlamalı Regülatörler:
  • Doğrusal Regülatörler: Fazla voltajı ısı olarak harcar, verimlilik düşüktür (genellikle %50 civarı)
  • Anahtarlamalı Regülatörler: Enerjiyi verimli şekilde dönüştürür, %90+ verimlilik sağlar
  • Doğrusal Regülatörler: Sadece voltaj düşürebilir, yükseltemez
  • Anahtarlamalı Regülatörler: Konfigürasyona bağlı olarak voltajı yükseltebilir veya düşürebilir
  • Doğrusal Regülatörler: Daha az elektriksel gürültü, daha basit yapı
  • Anahtarlamalı Regülatörler: Daha yüksek elektriksel gürültü, daha karmaşık devre yapısı
• Buck (Düşürücü) Dönüştürücü Prensibi (LM2596S):
  • Giriş voltajını daha düşük çıkış voltajına dönüştürür
  • Anahtarlama elemanı açıkken, endüktör enerji depolar ve çıkış kapasitörü şarj olur
  • Anahtarlama elemanı kapalıyken, endüktörde depolanan enerji yüke aktarılır
  • Çıkış voltajı, anahtarlama görev döngüsüyle orantılıdır: Vout ≈ Vin x Duty Cycle
  • Teorik olarak çıkış akımı, giriş akımından yüksek olamaz
• Boost (Yükseltici) Dönüştürücü Prensibi (XL6009):
  • Giriş voltajını daha yüksek çıkış voltajına dönüştürür
  • Anahtarlama elemanı açıkken, endüktörde enerji depolanır
  • Anahtarlama elemanı kapalıyken, endüktörde depolanan enerji giriş voltajına eklenerek çıkışa aktarılır
  • Çıkış voltajı, anahtarlama görev döngüsüyle ilişkilidir: Vout ≈ Vin / (1 - Duty Cycle)
  • Çıkış akımı, giriş akımından düşüktür ve voltaj artış oranına bağlıdır

XL6009 ve LM2596S Çiplerin Teknik Özellikleri

Modülde kullanılan regülatör entegrelerinin detaylı özellikleri:

• XL6009E1 Yükseltici Kontrolör Özellikleri:
  • Maksimum 60V çıkış voltajı kapasitesi
  • 400kHz sabit frekans PWM kontrol
  • Dahili 4A MOSFET switch
  • Düşük bekleme akımı (standby current)
  • Dahili aşırı sıcaklık koruma devresi
  • Yumuşak başlatma (soft-start) özelliği
  • Ayarlanabilir akım sınırlama
  • Kapalı döngü voltaj kontrol mimarisi
• LM2596S Düşürücü Kontrolör Özellikleri:
  • 150kHz sabit frekans dahili osilatör
  • TTL kapatma yeteneği (düşük güç bekleme modu)
  • 3A sürekli çıkış akımı kapasitesi
  • Geniş çalışma sıcaklığı aralığı
  • Minimum harici komponent gereksinimi
  • Dahili frekans kompanzasyonu
  • Akım sınırlama koruması
  • Termal kapatma koruması
• Performans Metrikleri:
  • Çıkış Voltaj Doğruluğu: Tipik ±2-3% (yüke bağlı)
  • Hat Regülasyonu: Giriş voltajı değişimlerine karşı stabil çıkış
  • Yük Regülasyonu: Yük değişimlerine karşı stabil çıkış
  • Geçici Tepki: Ani yük değişimlerinde hızlı stabilizasyon
  • Ripple Reddetme: Giriş dalgalanmalarının çıkışa etkisinin azaltılması

Verimlilik ve Güç Kayıpları

Anahtarlamalı regülatörlerde verimlilik faktörleri ve kayıp mekanizmaları:

• Verimlilik Faktörleri:
  • Anahtarlama Kaybı: MOSFET'lerin açılıp kapanması sırasında oluşan enerji kaybı
  • İletim Kaybı: Komponentlerin iç dirençlerinden kaynaklanan ısı kaybı
  • Çekirdek Kaybı: Endüktörlerin manyetik çekirdeğinde oluşan histerezis ve eddy akımı kayıpları
  • Sürücü Kaybı: MOSFET gate'lerini sürmek için harcanan enerji
  • Quiescent Akımı: Regülatör IC'nin kendi işleyişi için tükettiği akım
• Verimlilik Eğrileri:
  • XL6009 (Boost): Maksimum verimlilik %94, ortalama %90 civarı
  • LM2596S (Buck): Maksimum verimlilik %92, ortalama %85-90 civarı
  • Çok düşük yüklerde (<10% kapasite) verimlilik düşer
  • Çok yüksek yüklerde (>90% kapasite) ısınma artar, verimlilik azalır
  • Optimal verimlilik genellikle %30-70 yük aralığında elde edilir
• Verimlilik İyileştirme Teknikleri:
  • Senkron Rektifikasyon: Diyotlar yerine MOSFET kullanımı (bazı modern tasarımlarda)
  • Doğru Komponent Seçimi: Düşük ESR kapasitörler ve yüksek kaliteli endüktörler
  • Optimum Frekans: İdeal anahtarlama frekansının belirlenmesi
  • Termal Yönetim: Isı emicilerle sıcaklık kontrolü
  • PCB Tasarımı: Kısa yollar ve geniş izler ile direnç kayıplarının azaltılması

---

Uygulama Projeleri

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü kullanılarak yapılabilecek örnek projeler ve uygulamalar.

Taşınabilir Güç Kaynağı Projeleri

Batarya ve pil tabanlı güç kaynakları oluşturma:

• 18650 Pilli Çok Voltajlı Güç Kaynağı:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, 3-4x 18650 Lityum pil, pil yuvası, açma/kapama anahtarı, terminaller
  • Bağlantı: Seri bağlı piller (11.1V-14.8V) → Modül girişi → İki ayrı ayarlanabilir çıkış
  • Voltaj Ayarları: LM2596S ile 5V, XL6009 ile 12V veya 19V
  • Kullanım Alanları: Saha çalışmaları, laptop ve cihaz şarjı, taşınabilir elektronik
  • Güvenlik Eklentileri: Aşırı şarj koruması, düşük voltaj alarmı, termistör ile sıcaklık kontrolü
• Solar Şarj İstasyonu:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, 10-20W solar panel, 12V akü, şarj kontrolörü
  • Bağlantı: Solar panel → Şarj kontrolörü → Akü → XL6009 LM2596S → Çeşitli çıkışlar
  • Voltaj Ayarları: LM2596S ile 5V (USB cihazlar için), XL6009 ile 9V veya 12V
  • Kullanım Alanları: Kamp, doğa yürüyüşleri, acil durum güç kaynağı
  • Ek Özellikler: USB çıkışı, voltaj göstergesi, şarj durum LED'leri
• Araç Multivoltaj Adaptörü:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, araç çakmak soketi, sigorta, çıkış soketleri
  • Bağlantı: Araç 12V → Sigorta → XL6009 LM2596S → Çeşitli çıkışlar
  • Voltaj Ayarları: LM2596S ile 5V (USB), XL6009 ile 19V (laptop) veya ayarlanabilir
  • Kullanım Alanları: Araçta çoklu cihaz şarjı, yolculuk güç adaptörü
  • Güvenlik Önlemi: Ters polarite koruması, aşırı yük sigortası

Arduino ve Elektronik Proje Uygulamaları

Mikrodenetleyici ve elektronik projelerde güç çözümleri:

• Çok Sensörlü Veri Toplama İstasyonu:
  • Gerekli Malzemeler: Arduino Mega/ESP32, çeşitli sensörler, XL6009 LM2596S Modülü, 12V adaptör
  • Bağlantı: 12V adaptör → XL6009 LM2596S → LM2596S çıkışı (5V) → Arduino ve XL6009 çıkışı (9V/12V) → yüksek voltajlı sensörler
  • Proje Amacı: Farklı voltajlarda çalışan sensörleri tek bir güç kaynağı ile beslemek
  • Sensör Örnekleri: 5V için DHT22, BME280; 9V/12V için MQ gaz sensörleri, pompalar
  • Veri İşleme: Arduino ile sensör verilerini toplamak ve SD kart veya WiFi ile aktarmak
• Akıllı Ev Kontrol Merkezi:
  • Gerekli Malzemeler: ESP8266/ESP32, XL6009 LM2596S Modülü, röle modülleri, sensörler, 12V adaptör
  • Bağlantı: 12V adaptör → XL6009 LM2596S → LM2596S çıkışı (3.3V) → ESP ve XL6009 çıkışı (12V) → röle modülleri
  • Yazılım: WiFi tabanlı akıllı ev kontrol sistemi, MQTT, Blynk veya Home Assistant
  • Kontrol Edilebilen Cihazlar: Aydınlatma, perde/panjur motorları, sulama sistemi
  • Avantaj: Tek güç kaynağından hem mikrodenetleyici hem de aktüatörleri besleyebilme
• Masaüstü Test İstasyonu:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, dijital volt/ampermetre, potansiyometre, 19V laptop adaptörü
  • Bağlantı: 19V adaptör → XL6009 LM2596S → Her çıkışa dijital ölçerler ve terminaller
  • Modifikasyon: Harici potansiyometreler ile voltaj ayarı, akım ölçerleri ekleme
  • Kullanım Alanı: Elektronik devre prototipi geliştirme ve test etme
  • Ek Özellikler: Kısa devre koruması, akım sınırlama, çoklu çıkış soketleri

LED Aydınlatma Projeleri

LED aydınlatma ve dekoratif ışık uygulamaları:

• Çok Voltajlı LED Aydınlatma Kontrolörü:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, çeşitli LED şeritleri (5V, 12V), 12V adaptör
  • Bağlantı: 12V adaptör → XL6009 LM2596S → LM2596S çıkışı (5V) → 5V LED'ler ve XL6009 çıkışı (12V) → 12V LED'ler
  • Kumanda: IR kumanda veya potansiyometre ile parlaklık kontrolü
  • Uygulama Alanları: Vitrin aydınlatma, dekoratif ışıklandırma, ambilight
  • Gelişmiş Versiyon: Arduino ile programlanabilir ışık efektleri
• Yüksek Güçlü LED Sürücüsü:
  • Gerekli Malzemeler: XL6009 Modülü, 10W-50W LED, soğutucu, 12V güç kaynağı
  • Bağlantı: 12V güç kaynağı → XL6009 → Yüksek güçlü LED (sabit akım ile)
  • Voltaj Ayarı: LED'in ileri voltajına uygun olacak şekilde (tipik 30-36V)
  • Modifikasyon: Sabit akım devresi ekleme (LED'leri koruma için önemli)
  • Uygulama Alanları: Projektör, atölye aydınlatması, akvaryum/terraryum ışığı
• Pilli Acil Durum Aydınlatması:
  • Gerekli Malzemeler: XL6009 LM2596S Modülü, 18650 piller, şarj devresi, LED dizi, PIR sensörü
  • Bağlantı: Piller → XL6009 → LED dizi; Şebeke 220V → Şarj devresi → Piller
  • Fonksiyon: Elektrik kesintisinde otomatik devreye girme
  • Akıllı Özellikler: Hareket algılama ile otomatik açma, düşük güç modu
  • Kurulum Yerleri: Koridor, merdiven boşluğu, acil çıkış yolları

---

Sorun Giderme ve Optimizasyon

XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü kullanımında karşılaşılan yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Kullanıcıların sık karşılaştığı problemler ve bunların giderilmesi:

• Çıkış Voltajı Kararsızlığı:
  • Sorun: Çıkış voltajı dalgalanıyor veya yük altında düşüyor
  • Olası Nedenleri:
    • Yetersiz giriş voltajı
    • Aşırı yük
    • Zayıf bağlantılar
    • Yetersiz filtreleme kapasitörleri
  • Çözümler:
    • Giriş voltajının minimum gereksinimin üzerinde olduğunu kontrol edin
    • Yükün modülün kapasite sınırları içinde olduğundan emin olun
    • Terminal bağlantılarını sıkın ve kablo kalitesini kontrol edin
    • Giriş ve çıkışa ek filtreleme kapasitörleri (100-220uF) ekleyin
• Aşırı Isınma Sorunu:
  • Sorun: Modül anormal şekilde ısınıyor
  • Olası Nedenleri:
    • Aşırı yük
    • Yüksek voltaj farkı (giriş ve çıkış arasında)
    • Yetersiz havalandırma
    • Komponent kusuru
  • Çözümler:
    • Yükü azaltın, modülün nominal değerlerinin %70'i civarında çalıştırın
    • Giriş ve çıkış voltajları arasındaki farkı minimize edin
    • Isı emici (heatsink) ekleyin, özellikle XL6009 ve LM2596S çiplerine
    • Modülün etrafında yeterli havalandırma sağlayın
• Çıkış Yok veya Düşük Çıkış:
  • Sorun: Modülün çıkışında voltaj yok veya çok düşük
  • Olası Nedenleri:
    • Yanlış polarite bağlantısı
    • Potansiyometre yanlış ayarlanmış
    • Yetersiz giriş voltajı
    • Lehim sorunu veya soğuk bağlantı
  • Çözümler:
    • Giriş polaritesini kontrol edin, ters bağlantı modüle zarar verebilir
    • Potansiyometreyi saat yönünde çevirerek çıkış voltajını yükseltin
    • Giriş voltajının minimum gereksinimleri karşıladığını doğrulayın
    • PCB üzerinde kırık, çatlak veya soğuk lehim noktaları olup olmadığını kontrol edin

Performans İyileştirme Teknikleri

Modülün performansını optimize etmek için öneriler:

• Elektriksel Gürültü Azaltma:
  • Giriş ve çıkışa kaliteli filtreleme kapasitörleri ekleyin (100-220uF elektrolit + 0.1uF seramik)
  • EMI filtresi olarak ferrit boncuklar veya yüksek frekanslı şok bobinleri ekleyin
  • Modülü hassas analog devrelerden uzakta tutun veya metal muhafaza ile koruyun
  • Kablo bağlantılarını mümkün olduğunca kısa tutun
  • Toprak düzenini optimize ederek toprak döngülerini önleyin
• Termal Yönetim Optimizasyonu:
  • Ana IC'lere doğru boyutlandırılmış alüminyum ısı emiciler ekleyin
  • Termal iletkenliği artırmak için ısı iletken macun/ped kullanın
  • Yüksek yüklerde küçük bir soğutma fanı ekleyin
  • Modülü dikey konumda monte ederek doğal konveksiyon ile soğumayı iyileştirin
  • Kapalı muhafazalarda hava akışı için havalandırma delikleri açın
• Çıkış Stabilizasyonu Geliştirme:
  • Çıkışa yüksek kaliteli, düşük ESR kapasitörler ekleyin
  • Yük değişimlerine daha hızlı tepki için çıkışa ultra hızlı diyotlar ekleyin
  • Hassas voltaj gereksinimleri için ikincil doğrusal regülatör ekleyin
  • RC filtre ağları ekleyerek ripple'ı azaltın
  • Özellikle boost modunda kapasitör değerlerini artırarak yük regülasyonunu iyileştirin

Uzman Kullanım İpuçları

İleri seviye kullanıcılar için optimizasyon ve uygulama stratejileri:

• Verimlilik Optimizasyonu:
  • Voltaj dönüşüm oranını minimumda tutarak yüksek verimlilik elde edin
  • Yüksek endüktans değerli kaliteli bobinlerle düşük akımlarda verimi artırın
  • Aşırı voltaj düşüşü/yükseltme gerektiren uygulamalarda kademeli regülasyon kullanın
  • Yükte optimal çalışma noktasını belirleyin (%30-70 arası genellikle en verimlidir)
  • Çıkışta Schottky diyotlar kullanarak düşük değerli yüklerde verimlilik kaybını azaltın
• Koruma Devresi Geliştirmeleri:
  • Giriş ve çıkış için uygun değerde hızlı sigortalar ekleyin
  • Ters polarite koruması için giriş direnç serisi veya MOSFET devresi ekleyin
  • Aşırı voltaj koruması için zener diyot veya varistör koruması
  • Akım sınırlama direnci veya elektronik akım sınırlayıcı devresi
  • Otomatik kapatma için termal sensör ve kontrol devresi
• Modül Modifikasyonları:
  • Standart potansiyometreleri çok turlu hassas potansiyometrelerle değiştirme
  • Daha yüksek akım kapasitesi için ana yol genişliklerini güçlendirme (ek kablo veya lehim)
  • Dijital voltaj göstergeleri ekleme veya mevcut LED göstergeyi geliştirme
  • Uzaktan voltaj ayarı için potansiyometreleri elektronik kontrol ile değiştirme
  • Akım ölçüm şöntü direnci ekleyerek çıkış akımını izleme özelliği kazandırma

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x XL6009 LM2596S Voltaj Ayarlayıcı Regülatör Modülü

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
