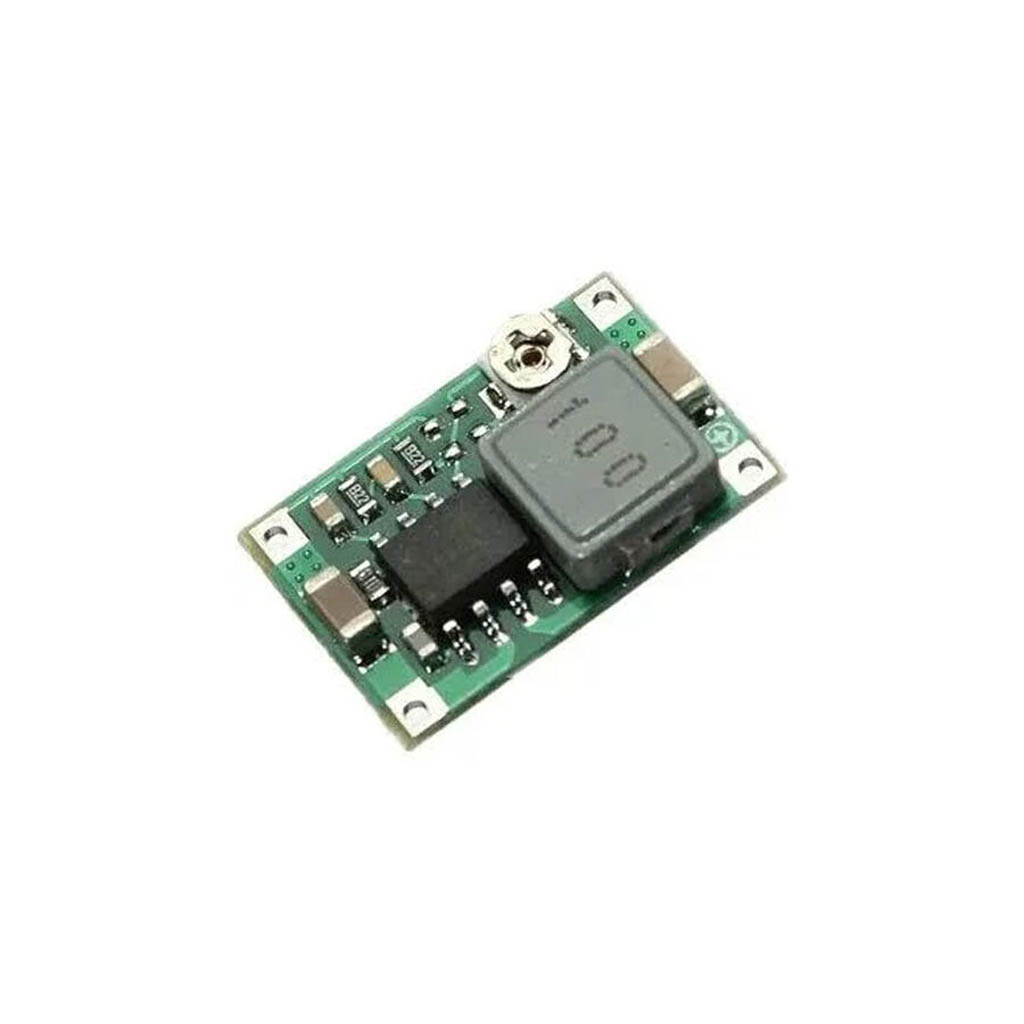

Mini360 2A DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı

Mini360 2A DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı, yüksek verimlilikle çalışan kompakt bir buck (voltaj düşürücü) dönüştürücüdür. Ultra-küçük boyutu ve yüksek akım kapasitesiyle elektronik projelerinizde yer tasarrufu sağlarken güvenilir güç dönüşümü sunar.

Bu modül, Arduino projeleri, drone'lar, FPV sistemleri ve diğer taşınabilir elektronik cihazlar için idealdir. Giriş voltajı aralığı 4.75V-23V olup, çıkış voltajı 1V-17V arasında hassas şekilde ayarlanabilir. 2A'e kadar çıkış akımı sağlayabilmesi, çeşitli güç ihtiyaçlarını karşılar.

Voltaj Dönüştürücüler kategorisindeki bu regülatör kartı, %96'ya varan yüksek verimliliği, düşük ısı üretimi ve ayarlanabilir çıkış özellikleriyle batarya ömrünü uzatan, güvenilir bir güç kaynağı çözümüdür.

Teknik Özellikler

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Modül Tipi: Mini360 Buck Dönüştürücü.
• Giriş Voltajı: 4.75V - 23V DC
• Çıkış Voltajı: 1V - 17V DC (ayarlanabilir),
• Maksimum Çıkış Akımı: 2A (sürekli), 3A (kısa süreli)
• Verimlilik: %96'ya kadar (yüke ve voltaj farkına bağlı)
• Anahtarlama Frekansı: 1.5MHz
• Dönüştürücü Tipi: Step-down (buck)
• Regülasyon Metodu: PWM (Pulse Width Modulation)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Çıkış Voltaj Ayarı: Modül üzerindeki potansiyometre ile
• Ana IC: MP2307DN (veya eşdeğeri)
• Bobin: 4.7μH, 3A
• Giriş Kapasitörü: 10μF, 35V
• Çıkış Kapasitörü: 22μF, 25V
• Kısa Devre Koruması: Var (akım sınırlama)
• Termal Koruma: Var (aşırı sıcaklık kapatması)
• Bağlantı Pinleri: IN+, IN-, OUT+, OUT-
• PCB Boyutları: 17mm x 11mm x 3.8mm (U x G x Y)
• Ağırlık: Yaklaşık 1.5g

Bağlantı ve Kullanım

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartının bağlantısı ve kullanım talimatları.

Temel bağlantı:

• Giriş Bağlantısı:
  • IN+ pinine pozitif güç kaynağı bağlantısı (4.75V-23V)
  • IN- pinine negatif güç kaynağı bağlantısı (GND)
• Çıkış Bağlantısı:
  • OUT+ pinine cihazın pozitif güç girişi
  • OUT- pinine cihazın negatif güç girişi (GND)

Voltaj ayarı:

• Modül üzerindeki potansiyometreyi hassas bir tornavida ile çevirerek çıkış voltajını ayarlayabilirsiniz
• Saat yönünde döndürmek voltajı artırır, saat yönünün tersine döndürmek voltajı azaltır
• Ayar yapılırken multimetre ile OUT+ ve OUT- pinleri arasındaki voltajı ölçün
• İstenen voltaja ulaştığınızda, potansiyometreyi o konumda bırakın

Montaj önerileri:

• Modülü, PCB'nizdeki diğer elektronik komponentlerden yeterli mesafede monte edin
• Modülü yatay konumda monte ederek doğal hava akışıyla soğumasını sağlayın
• Yüksek akım uygulamaları için daha kalın kablolar (20 AWG veya daha kalın) kullanın
• Girişe yakın bir yere 100µF kapasitör eklemek, giriş voltajı dalgalanmalarını azaltabilir
• Termal performans için gerekirse modül üzerine küçük bir soğutucu ekleyin

Kullanım uyarıları:

• Giriş voltajının 4.75V'un altına düşmesine izin vermeyin, regülasyon bozulabilir
• Giriş voltajı, çıkış voltajından en az 1V yüksek olmalıdır (önerilen: 2V veya daha fazla)
• Maksimum akım değerlerini aşmayın, aşırı ısınma ve kalıcı hasar oluşabilir
• Sürekli 1.5A üzeri akım kullanımında soğutma önlemleri alın
• Ters polarite bağlantı yapmayın, modüle zarar verebilir

Uygulama Alanları

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Hobi Elektroniği

• Arduino ve mikrodenetleyici projeleri
• LED aydınlatma sistemleri
• RC araç ve uçak sistemleri
• Drone ve multikopter güç beslemeleri
• FPV sistemleri

Mobil Uygulamalar

• Taşınabilir güç kaynakları
• Araç içi elektronik cihazlar
• Batarya ile çalışan sensör sistemleri
• GPS izleme cihazları
• Medikal taşınabilir cihazlar

Endüstriyel Kullanım

• Sensör beslemeleri
• Küçük motorlar ve aktüatörler
• Otomasyon sistemleri
• Kablosuz iletişim modülleri
• IoT (Nesnelerin İnterneti) cihazları

Proje Örnekleri

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Voltajlı Taşınabilir Güç Kaynağı

18650 Li-ion piller, koruma devresi, şarj modülü ve iki adet Mini360 regülatör kullanarak çok amaçlı bir taşınabilir güç kaynağı yapabilirsiniz. İki adet 18650 pil seri bağlanarak yaklaşık 7.4V nominal voltaj sağlar. Bu voltaj, ilk Mini360 modülüne giriş olarak verilir ve 5V'a düşürülerek USB cihazları beslenir. İkinci Mini360 modülü ise 3.3V çıkış için ayarlanarak düşük voltajlı cihazları besler. Sistem üzerine dijital voltmetre, akım göstergesi ve pil seviye göstergesi eklenerek fonksiyonelliği artırılabilir. Kompakt bir kutu içerisine yerleştirilen bu güç kaynağı, saha çalışmaları, kamplar veya elektrik kesintilerinde Arduino, sensörler, RF modüller gibi cihazları beslemek için ideal bir çözümdür.

Güneş Enerjili IoT Sensör İstasyonu

6V güneş paneli, lityum pil, şarj kontrol devresi, Mini360 regülatör, ESP8266 NodeMCU ve çeşitli çevre sensörleri kullanarak otonom bir IoT sensör istasyonu oluşturabilirsiniz. Güneş paneli, lityum pili şarj eder ve pil voltajı (3.7V-4.2V) Mini360 regülatöre giriş olarak verilir. Mini360, NodeMCU ve sensörler için sabit 3.3V çıkış sağlar. ESP8266, düşük güç modlarını kullanarak pil ömrünü uzatır ve belirli aralıklarla uyanarak sıcaklık, nem, basınç ve hava kalitesi verilerini toplar ve WiFi üzerinden bulut platformuna iletir. Mini360'ın yüksek verimliliği sayesinde sistem, minimal güç tüketimiyle çalışır ve küçük güneş paneliyle bile uzun süre otonom olarak işlevini sürdürebilir.

12V'dan Çalışan Çoklu Voltaj LED Aydınlatma Sistemi

12V güç kaynağı, Mini360 regülatörler ve farklı renklerde LED şeritler kullanarak ayarlanabilir bir aydınlatma sistemi geliştirebilirsiniz. Ana güç kaynağı olarak 12V adaptör kullanılır. İlk LED şerit doğrudan 12V'dan beslenirken, ikinci şerit için Mini360 regülatör kullanılarak 9V, üçüncü şerit için başka bir Mini360 ile 5V sağlanır. Farklı voltajlarda çalışan LED'ler farklı renk ve parlaklık özellikleri gösterir. Arduino Nano, potansiyometreler ve MOSFET'ler eklenerek her LED kanalı için parlaklık kontrolü ve renk efektleri oluşturulabilir. Kompakt boyutu sayesinde Mini360 regülatörler, dekoratif aydınlatma projeleri, vitrin aydınlatmaları veya otomobil iç aydınlatması gibi sınırlı alanlarda kullanılabilir.

Sorun Giderme ve İpuçları

Mini360 DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: Giriş voltajının yeterli olduğunu kontrol edin. Çıkış voltajının düzgün ayarlandığından emin olun. Aşırı yük durumunu tespit edin.
• Aşırı Isınma: Akım kapasitesini aşmadığınızdan emin olun. Modülün etrafında yeterli hava akışı sağlayın. Gerekirse küçük bir soğutucu ekleyin.
• Kararsız Çıkış: Giriş voltajının dalgalanmadığından emin olun. Giriş tarafına ek filtreleme kapasitörleri ekleyin. Regülatörün etrafındaki elektromanyetik gürültüyü azaltın.
• Çıkış Yok: Bağlantıları, polariteyi ve giriş voltajını kontrol edin. Potansiyometrenin doğru konumda olduğundan emin olun. Aşırı yükten dolayı termal koruma devreye girmiş olabilir.
• Yüksek Gürültü: Çıkışa ek filtreleme kapasitörleri ekleyin. Hassas devreleri beslerken LC filtre kullanmayı düşünün. Kabloları kısa tutun ve GND bağlantılarını iyileştirin.

Performans İpuçları

• Çıkış voltajını en az 1V'luk adımlarla ayarlayın
• Giriş ve çıkış arasında minimum 2V fark bırakarak verimi artırın
• Yüksek akım uygulamalarında giriş/çıkış pinleri için kalın kablolar kullanın
• Uzun kablolar yerine regülatörü yüke yakın monte edin
• Hassas analog devreler için çıkışa ek filtreleme ekleyin

Paket İçeriği

• Mini360 2A DC-DC Ayarlanabilir Voltaj Düşürücü Regülatör Kartı
