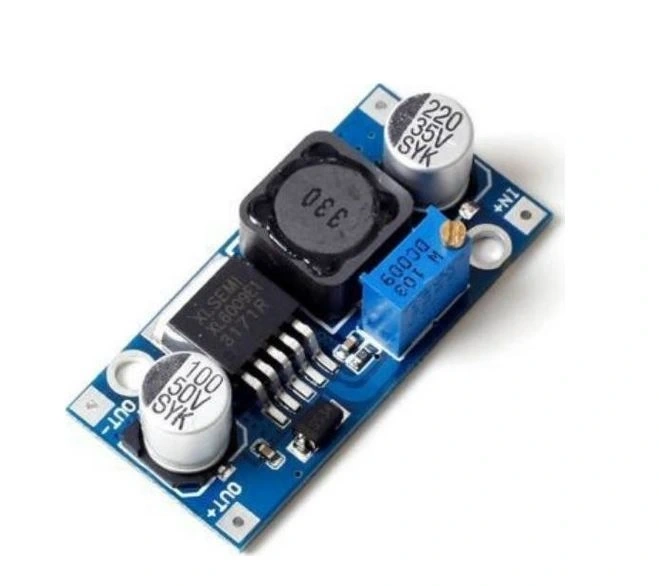

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı, düşük voltajlı kaynakları daha yüksek voltajlara çıkartmak için tasarlanmış güçlü bir step-up (boost) dönüştürücüdür. 3V-32V arası giriş voltajını, 5V-35V arası ayarlanabilir çıkış voltajına dönüştürebilme yeteneğine sahiptir. 4A'e kadar çıkış akımı sağlayabilen bu modül, voltaj dönüştürücüler arasında yüksek performansıyla öne çıkmaktadır.

XL6009 yüksek verimlilikle çalışarak minimum enerji kaybı sağlar. Üzerindeki multiturn potansiyometre ile çıkış voltajını hassas şekilde ayarlayabilirsiniz. Kısa devre koruması, aşırı sıcaklık koruması gibi güvenlik özellikleriyle donatılmıştır. Arduino projeleri, LED aydınlatma sistemleri ve birçok elektronik uygulama için ideal güç kaynağı çözümü sunar.

Kompakt boyutu ve kolay bağlantı imkanı sayesinde birçok projeye entegre edilebilir. Yüksek anahtarlama frekansı sayesinde küçük endüktör kullanılarak kompakt tasarım sağlanmıştır. Düzeltilmiş çıkış voltajı sunan bu regülatör kartı, elektronik projelerinizde güvenilir voltaj dönüşümü sağlar. LED sürücüleri, mobil şarj cihazları, taşınabilir cihazlar ve pil ile çalışan projeler için mükemmel bir çözüm sunmaktadır.

---

Teknik Özellikler

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Giriş Voltajı: 3V - 32V DC
• Çıkış Voltajı: 5V - 35V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 4A (giriş voltajı ve çıkış voltajı farkına bağlı olarak)
• Anahtarlama Frekansı: 400 kHz
• Verimlilik: %94'e kadar (çalışma koşullarına bağlı olarak)
• Ana Kontrol Çipi: XL6009E1
• Voltaj Regülasyonu: ±2.5%
• Yük Regülasyonu: ±0,5%
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Maksimum Güç: Yaklaşık 20W
• Koruma Özellikleri: Kısa devre koruması, termal koruma
• Voltaj Ayarı: Multiturn hassas potansiyometre
• Bağlantı Pinleri: IN+, IN-, OUT+, OUT-
• Boyutlar: 43mm × 21mm × 14mm
• PCB Ağırlığı: Yaklaşık 10g
• Söndürme Kapasitörü: 22µF/50V (giriş ve çıkış)
• Endüktör: 47µH/4A
• Güç Diyodu: SS34 Schottky Diyot

Paket İçeriği

• 1 x XL6009 DC-DC Voltaj Yükseltici Regülatör Kartı

---

Bağlantı ve Kullanım

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı'nın bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Temel Bağlantı

XL6009 regülatör kartının temel bağlantı şeması:

• Bağlantı Pinleri: IN+ ve IN- girişlere, OUT+ ve OUT- çıkışlara bağlanır.
• Voltaj Ayarı: Potansiyometre saat yönünde çevrilerek çıkış voltajı artırılır, ters yönde azaltılır.
• Giriş Kaynağı: Pil, adaptör veya güç kaynağı (3V-32V arası) direkt bağlanabilir.
• Çıkış Bağlantısı: Yük direkt olarak OUT+ ve OUT- pinlerine bağlanabilir.

Arduino ve Mikrodenetleyicilerle Kullanım

XL6009 modülünün Arduino ve diğer mikrodenetleyicilerle kullanımı:

• Arduino Projeleri: Düşük voltajlı bataryalardan Arduino için 5V elde etmek.
• Sensör Besleme: 3.3V veya 5V kaynaktan daha yüksek voltaj gerektiren sensörler için.
• Güç Dağıtımı: Farklı voltaj gereksinimlerine sahip bileşenleri tek kaynaktan beslemek.
• Mobil Projeler: Pille çalışan projelerde voltaj düşümünü kompanze etmek.

Verimlilik ve Güç Yönetimi

Modülü en verimli şekilde kullanmak için öneriler:

• Uygun Giriş Voltajı: Çıkış voltajına mümkün olduğunca yakın giriş voltajı kullanın.
• Akım Kapasitesi: Çıkış akımı ihtiyacı arttıkça verimlilik düşer, modül ısınır.
• Soğutma: 2A üzeri uygulamalarda soğutucu veya fan düşünün.
• Giriş Filtresi: Giriş hattına 100μF kapasitör ekleyerek gürültüyü azaltın.

---

Uygulama Alanları

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı'nın kullanılabileceği çeşitli projeler ve uygulama alanları.

LED Aydınlatma Projeleri

LED aydınlatma sistemlerinde voltaj yükseltici uygulamaları:

• Yüksek Güçlü LED'ler: Düşük voltajlı kaynaklardan güçlü LED'leri beslemek.
• LED Şerit Sürücüleri: 12V LED şeritleri 5V güç kaynağından çalıştırmak.
• Batarya ile Çalışan Aydınlatma: AA/AAA pil gruplarından yeterli voltajı elde etmek.
• Araç İçi Uygulamalar: 12V araç sisteminden 24V LED projektörleri çalıştırmak.

Mobil ve Batarya Uygulamaları

Taşınabilir ve batarya tabanlı sistemlerde uygulama alanları:

• Li-ion Pil Yükselteci: 3.7V tek hücreli Li-ion pillerden 5V, 9V, 12V elde etmek.
• Portatif Şarj Cihazları: Düşük voltajlı pillerden USB şarj voltajı oluşturmak.
• Solar Panel Sistemleri: Düşük güneş ışığında bile yeterli çıkış voltajı elde etmek.
• Batarya Yedekleme Sistemleri: Şarj seviyesi düştükçe voltaj regülasyonu sağlamak.

Elektronik Projeler ve Prototipleme

DIY elektronik projelerinde voltaj yükseltici uygulamaları:

• Laboratuvar Güç Kaynağı: Ayarlanabilir voltaj çıkışlı test güç kaynağı oluşturmak.
• Arduino/Raspberry Pi Besleme: Tek hücreli pillerden geliştirme kartlarını beslemek.
• Sensör Uygulamaları: Yüksek voltaj gerektiren sensörleri düşük voltajlı sistemlerde kullanmak.
• Motor Sürücüler: Düşük voltajlı kaynaklardan daha yüksek voltajlı motorları çalıştırmak.

Endüstriyel ve Otomotiv Uygulamaları

Endüstriyel sistemlerde voltaj yükseltici kullanım alanları:

• PLC Sistemleri: Farklı voltaj seviyelerindeki komponentleri entegre etmek.
• Otomasyon Sistemleri: 12V sensörlerden 24V endüstriyel ekipmanlara sinyal aktarımı.
• Araç İçi Elektronik: 12V araç sisteminde 19V dizüstü bilgisayar çalıştırmak.
• Telemetri Sistemleri: Uzak noktalardaki sensör/verici ağları için güç sağlamak.

---

Örnek Projeler

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

USB Güç Kaynağından 12V LED Şerit Sürücüsü

5V USB portunu 12V LED şeritler için güç kaynağına dönüştürme projesi:

• Gerekli Malzemeler: XL6009 modülü, USB kablosu, 12V LED şerit, açma/kapama anahtarı, muhafaza kutusu.
• Bağlantı Düzeni: USB 5V → XL6009 IN+ ve IN- → XL6009 OUT+ ve OUT- → 12V LED şerit.
• Voltaj Ayarı: Multimetre ile çıkış tam olarak 12V'a ayarlanır.
• Uygulama Alanları: Masaüstü ambient aydınlatma, taşınabilir LED ışık sistemleri, PC modding projeleri.

Ayarlanabilir Laboratuvar Güç Kaynağı

Sabit güç kaynağından ayarlanabilir voltaj çıkışı elde etme projesi:

• Gerekli Malzemeler: XL6009 modülü, 12V adaptör, dijital voltmetre göstergesi, potansiyometre, bağlantı terminalleri.
• Tasarım: 12V adaptör → XL6009 → panel voltmetresi → çıkış terminalleri.
• Özellikler: 5-35V arası ayarlanabilir çıkış, dijital voltaj göstergesi, akım koruma devresi.
• Gelişmiş Versiyon: Akım sınırlaması, kısa devre koruması, akım ve voltaj göstergesi eklenebilir.

Taşınabilir Lityum Pil Güç İstasyonu

3.7V Li-ion pillerden çoklu voltaj çıkışlı güç istasyonu yapımı:

• Gerekli Malzemeler: XL6009 modülleri (2 adet), 18650 piller, pil tutucu, şarj devresi, USB/DC çıkış portları.
• Çıkış Voltajları: 5V (USB), 9V ve 12V (DC jaklar) olarak üç farklı çıkış.
• Güvenlik Özellikleri: Aşırı şarj koruması, düşük voltaj alarmı, kısa devre koruması.
• Uygulama Alanları: Saha çalışmaları, kamp, acil durum güç kaynağı, elektronik cihaz şarjı.

Solar Panel Voltaj Regülatörü

Değişken voltajlı solar panelden kararlı çıkış voltajı elde etme projesi:

• Gerekli Malzemeler: XL6009 modülü, küçük solar panel (6-12V), batarya, şarj kontrol devresi.
• Çalışma Prensibi: Solar panel → XL6009 → sabit 12V/5V çıkış ve/veya batarya şarjı.
• Avantajları: Düşük ışık koşullarında bile kararlı çıkış, voltaj regülasyonu sayesinde verimli şarj.
• Kullanım Alanları: Bahçe aydınlatması, uzak sensör istasyonları, taşınabilir şarj sistemleri.

---

Sorun Giderme ve Bakım

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

XL6009 modülüyle karşılaşılabilecek sorunlar ve çözümleri:

• Çıkış Voltajı Yok: Giriş voltajını kontrol edin, 3V'un altında olabilir veya bağlantılar gevşek olabilir.
• Kararsız Çıkış: Giriş voltajı kararsız olabilir, kapasitör ekleyin veya daha kararlı güç kaynağı kullanın.
• Aşırı Isınma: Akım kapasitesini aşmış olabilirsiniz, yükü azaltın veya soğutucu ekleyin.
• Çıkış Voltajı Düşüyor: Yük altında voltaj düşmesi normal, ama aşırıysa modül yetersiz kalıyor olabilir.

Termal Yönetim

XL6009 modülünde ısı yönetimi için öneriler:

• Soğutucu Ekleme: 2A üzeri uygulamalarda çip ve diyota küçük alüminyum soğutucu ekleyin.
• Havalandırma: Modülün etrafında yeterli hava akışı sağlayın, kapalı kutularda havalandırma açın.
• Akım Sınırlaması: Sürekli yüksek akım gerektiren uygulamalarda, modülü nominal değerlerin altında çalıştırın.
• Termal Macun: Soğutucu ile komponentler arasına termal macun uygulayarak ısı transferini iyileştirin.

Verimlilik İyileştirme

XL6009 modülünden daha yüksek verimlilik elde etmek için öneriler:

• Giriş/Çıkış Oranı: Giriş ve çıkış voltajları arasındaki farkı mümkün olduğunca az tutun.
• Giriş Filtreleme: Giriş hattına 100-220μF/50V elektrolitik ve 0.1μF seramik kapasitör ekleyin.
• Çıkış Filtreleme: Çıkışa 100-470μF kapasitör ekleyerek ripple voltajını azaltın.
• Kablo Kalınlığı: Yüksek akımlı uygulamalarda kalın kablolar kullanarak kayıpları azaltın.

Uzun Ömürlü Kullanım

XL6009 modülünün ömrünü uzatmak için dikkat edilmesi gerekenler:

• Aşırı Yükten Kaçının: Modülü sürekli olarak maksimum kapasitesinde çalıştırmaktan kaçının.
• Voltaj Dalgalanmalarına Dikkat: Giriş voltajında ani değişimler olmamasına özen gösterin.
• Nem ve Toz Koruması: Modülü nem ve tozdan koruyarak kısa devre riskini azaltın.
• Ters Polarite Koruması: Giriş hattına koruyucu diyot ekleyerek yanlış bağlantıdan koruyun.

---
