134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü

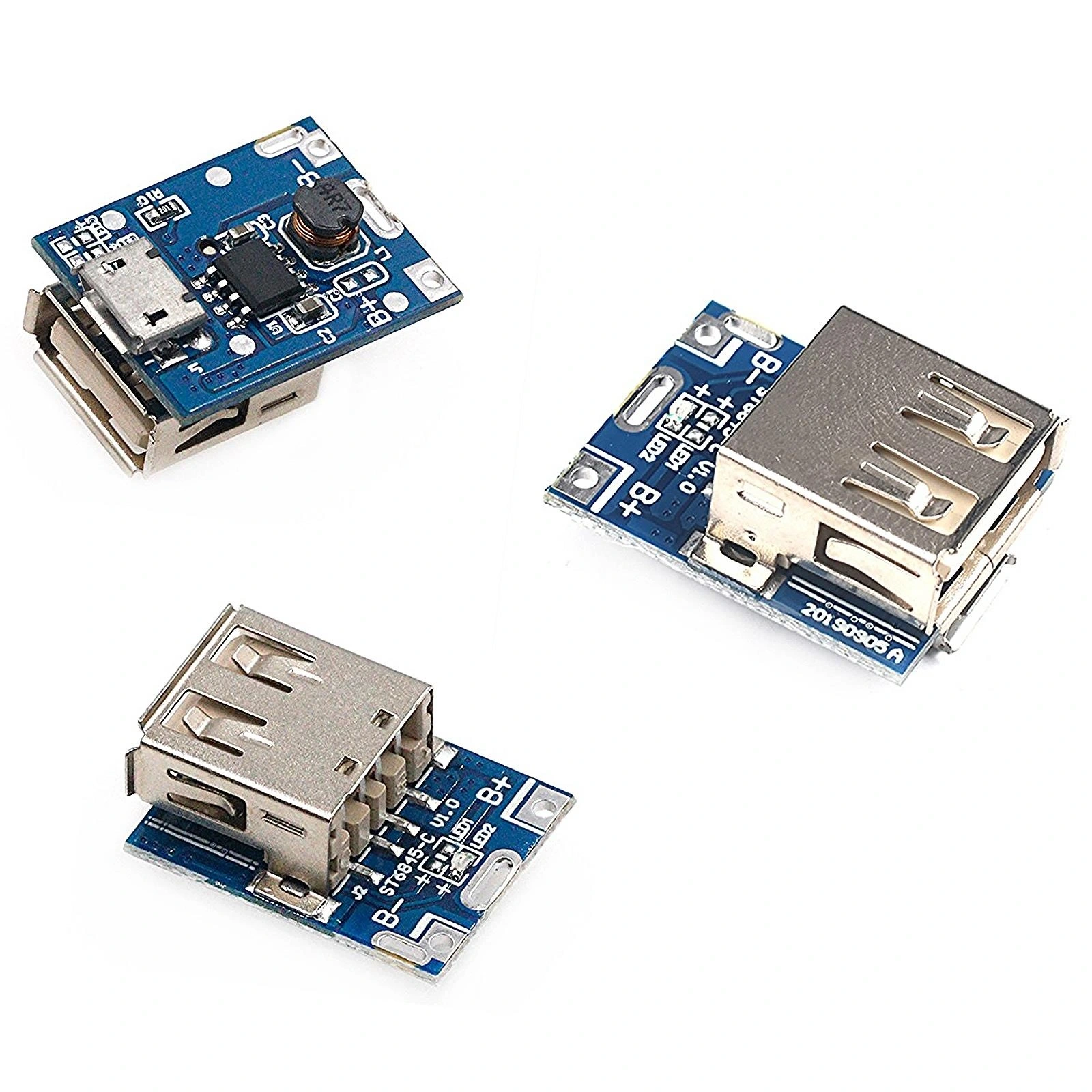

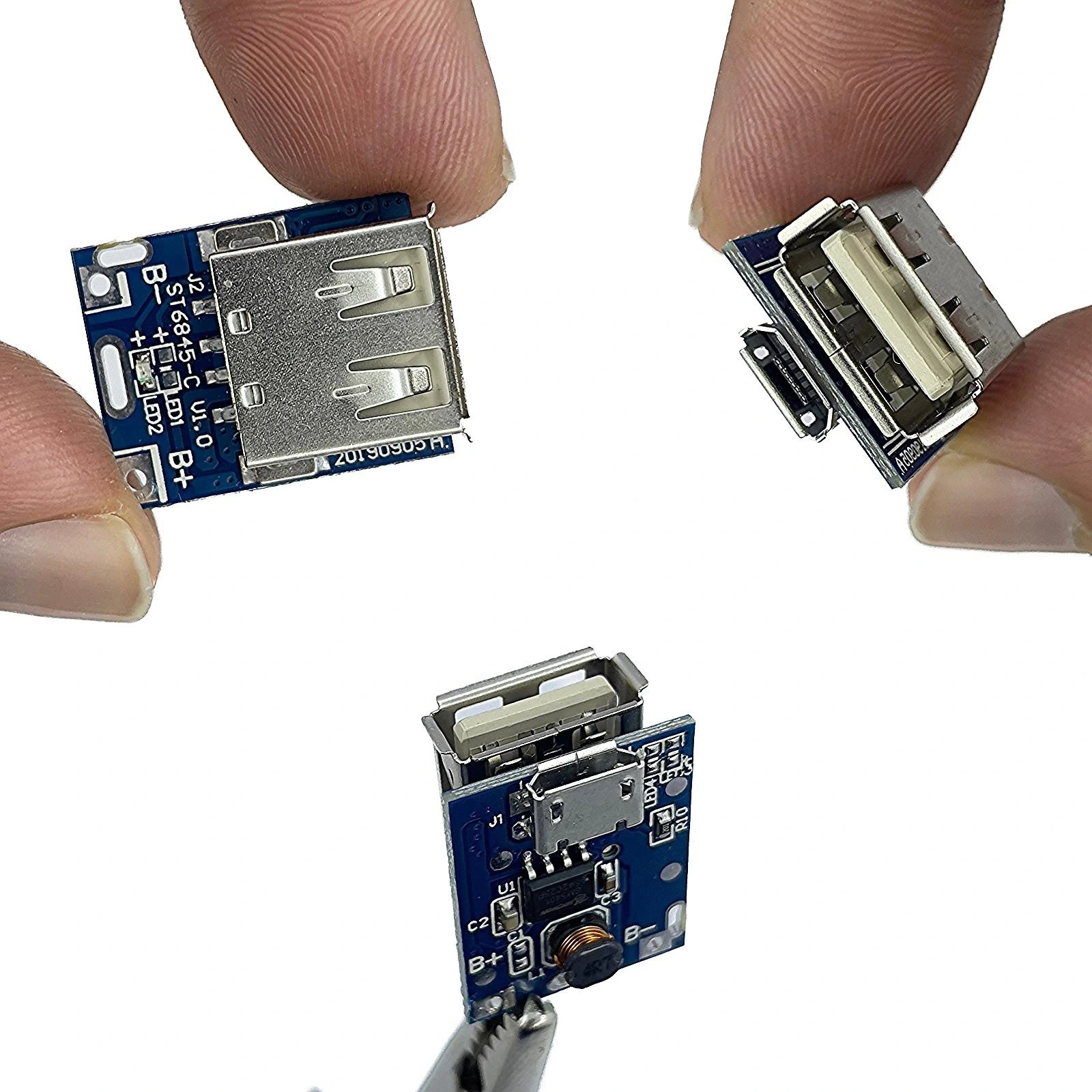

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü, lityum bataryalar için tasarlanmış kompakt bir şarj ve koruma devresidir. Bu modül sayesinde kendi powerbank'inizi oluşturabilir, mevcut bataryalarınızı güvenli bir şekilde şarj edebilir ve USB çıkışlı güç kaynağı projelerinizi hayata geçirebilirsiniz.

Micro USB girişi üzerinden 5V şarj desteği sunan bu modül, Arduino veya diğer elektronik projelerde kullanabileceğiniz taşınabilir güç kaynağı çözümleri oluşturmanıza olanak tanır. Aşırı şarj, aşırı deşarj ve kısa devre korumaları sayesinde bataryalarınızı güvenle kullanabilirsiniz.

Çeşitli voltaj dönüştürücüler ile kombine edilebilen bu şarj devresi, üzerindeki çift USB çıkışı sayesinde iki cihazı aynı anda şarj etme imkanı sağlayarak, DIY powerbank projeleri için ideal bir çözümdür.

Teknik Özellikler

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: 134N3P
• Giriş: Micro USB, 5V DC
• Çıkış: 2 × USB-A, 5V DC, toplam 1A
• Batarya Tipi: 3.7V Lityum-İyon/Lityum-Polimer
• Batarya Kapasitesi: 1 - 4 adet 18650 (paralel bağlantı)
• Şarj Akımı: Maksimum 1A
• Şarj Kesme Voltajı: 4.2V ±1%
• Deşarj Kesme Voltajı: 2.5V ±0.1V
• Kısa Devre Koruması: Var
• Aşırı Şarj Koruması: Var
• Aşırı Deşarj Koruması: Var
• Aşırı Akım Koruması: Var (1.5A)
• LED Göstergesi: Kırmızı (şarj), Mavi (çalışma)
• PCB Boyutu: 55mm × 20mm × 10mm
• Çalışma Sıcaklığı: -20°C ile +60°C arası
• Dönüşüm Verimliliği: >85%
• Bekleme Akımı: <10µA
• Bağlantı Noktaları: IN+, IN-, OUT+, OUT-
• Montaj Delikleri: 2 adet, 3mm çapında
• Ağırlık: Yaklaşık 10g

Kullanım Alanları

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

DIY Güç Kaynağı Projeleri

• Taşınabilir powerbank yapımı
• Arduino beslemesi için batarya sistemi
• Güneş enerjili şarj cihazları
• Acil durum güç kaynakları
• Outdoor aktiviteler için taşınabilir güç

Elektronik Projeler

• Mobil robot projeleri
• Kablosuz sensör ağları
• IoT cihazları için güç kaynağı
• LED aydınlatma projeleri
• Küçük DC motor sürücüleri

Batarya Yönetim Sistemleri

• Lityum batarya koruma devreleri
• Eski cep telefonu bataryalarını değerlendirme
• Şarj edilebilir el fenerleri
• Küçük elektronik cihaz batarya yenileme
• Li-Ion batarya test sistemleri

Avantajlar ve Özellikler

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü'nün sağladığı avantajlar ve çözümler.

• Çoklu Koruma: Batarya için tüm güvenlik önlemleri dahil
• Çift USB Çıkışı: İki cihazı aynı anda şarj etme imkanı
• Micro USB Girişi: Yaygın şarj adaptörleri ile uyumlu
• Kompakt Tasarım: Küçük projelere kolay entegrasyon
• Düşük Bekleme Akımı: Batarya ömrünü uzatan verimli devre
• Kolay Kullanım: Basit bağlantı noktaları ile hızlı montaj
• LED Göstergeler: Şarj ve çalışma durumunu görsel takip
• Çok Yönlü Kullanım: Tek veya çoklu batarya desteği
• Ekonomik Çözüm: Uygun fiyatlı DIY powerbank imkanı
• Hazır Devre: Ek elektronik bileşen gerektirmez

Kurulum ve Bağlantı

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü'nün kurulumu ve bağlantısı hakkında bilgiler.

Modülün kurulum ve bağlantı adımları:

• Batarya Bağlantısı: IN+ ve IN- terminalleri bataryanın + ve - uçlarına bağlanır
• Paralel Batarya: Birden fazla batarya için, bataryaları önce paralel bağlayın
• Şarj İşlemi: Micro USB portu üzerinden 5V adaptör ile şarj edilir
• Çıkış Kullanımı: USB portlarından doğrudan cihazlarınızı şarj edebilirsiniz
• Montaj: PCB üzerindeki deliklerden kutuya veya projeye sabitlenebilir
• LED İzleme: Kırmızı LED şarj durumunu, mavi LED çalışma durumunu gösterir
• Kablolama: Batarya bağlantıları için yeterli kalınlıkta kablo kullanın
• Kutu Tasarımı: Uygun bir kutu içerisine yerleştirilmesi önerilir

Sorun Giderme ve İpuçları

134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Şarj Olmuyor: Micro USB kablosunu ve güç kaynağını kontrol edin
• LED Yanmıyor: Batarya voltajını ve bağlantıları kontrol edin
• Çıkış Vermiyor: Aşırı deşarj koruması aktif olabilir, bataryayı şarj edin
• Düşük Çıkış Akımı: Batarya kapasitesini ve doluluk oranını kontrol edin
• Hızlı Batarya Boşalması: Çıkış akımının batarya kapasitesine uygunluğunu kontrol edin

Verimli Kullanım İpuçları

• Yüksek kaliteli 18650 bataryalar kullanın
• Bataryaları yeni ve aynı kapasitede seçin
• Bataryalar için uygun tutucu veya lehim noktaları oluşturun
• Çıkış kablolarında voltaj düşümünü azaltmak için kalın kablo tercih edin
• Uzun süre kullanılmayacaksa bataryaları %50 şarjda tutun
• Projenizi havalandırmalı bir kutu içine yerleştirin

Paket İçeriği

• 134N3P 5V 1A Powerbank Şarj Devresi Koruma Modülü
