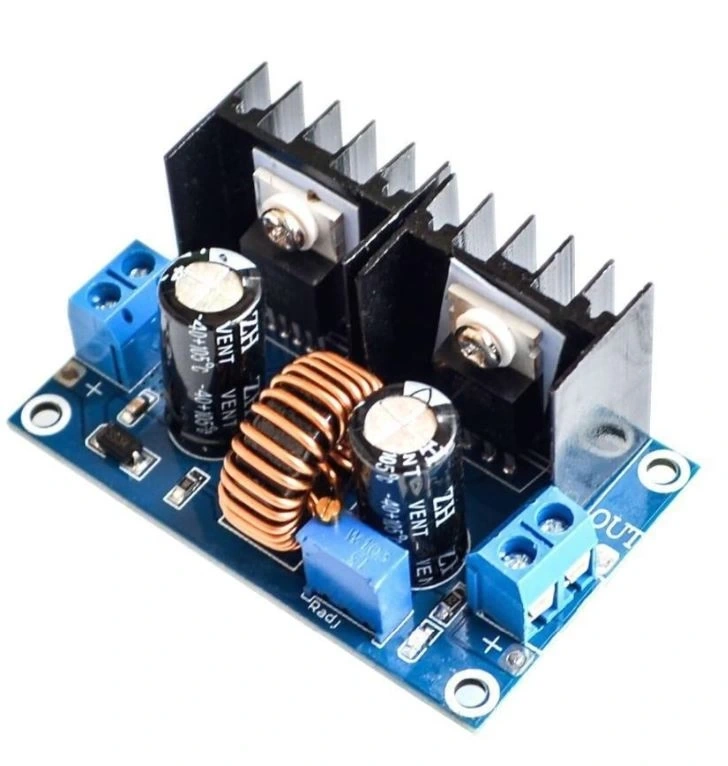

XL4016 200W 8A DC-DC Step Down Voltaj Düşürücü Regülatörü

XL4016 200W 8A DC-DC Step Down Voltaj Düşürücü Regülatörü

XL4016 DC-DC Step Down Voltaj Düşürücü Regülatör, yüksek güç gereksinimi olan projeleriniz için güvenilir voltaj düşürme çözümü sunar. 200W güç kapasitesi ve 8A maksimum akım çıkışıyla, güçlü LED sistemleri, motorlar ve diğer yüksek güç tüketen cihazları besleyebilirsiniz.

Geniş giriş voltaj aralığı (4-40V) ve ayarlanabilir çıkış voltajı (1.25-36V) sayesinde çeşitli güç dönüşüm ihtiyaçlarınızı tek bir modülle karşılayabilirsiniz. Yüksek verimlilik (%95'e kadar) ile minimum ısı üretimi ve maksimum enerji tasarrufu sağlar.

XL4016 Voltaj Düşürücü Regülatör, Arduino projeleri için ideal bir güç kaynağı çözümüdür. Voltaj Dönüştürücüler kategorisinde bulunan bu modül, yüksek güçlü motorlar, LED dizileri, ses sistemleri ve güç gerektiren endüstriyel uygulamalar için mükemmel bir seçenektir.

Teknik Özellikler

XL4016 Voltaj Düşürücü Regülatörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Giriş Voltaj Aralığı: 4V - 40V DC
• Çıkış Voltaj Aralığı: 1.25V - 36V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 8A sürekli
• Maksimum Güç Kapasitesi: 200W
• Dönüştürücü Tipi: Buck (Step-Down)
• Verimlilik: >95%
• Anahtarlama Frekansı: 180 kHz
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Voltaj Ayarı: Hassas potansiyometre ile
• Akım Limitleyici: Mevcut (potansiyometre ile ayarlanabilir)
• Soğutma: Alüminyum soğutucu ile pasif soğutma
• Kısa Devre Koruması: Var
• Aşırı Sıcaklık Koruması: Var
• Boyutlar: Yaklaşık 60mm x 50mm x 24mm
• Giriş/Çıkış Bağlantısı: Vidalı terminal blokları

Bağlantı ve Kullanım

XL4016 Voltaj Düşürücü Regülatörün çeşitli projeler için bağlantı ve kullanım yöntemleri.

Modülün kullanımı oldukça basittir. IN+ ve IN- terminallerine giriş voltajınızı bağlayın, OUT+ ve OUT- terminallerinden düşürülmüş voltajı alabilirsiniz. Bağlantı yaparken polariteye dikkat etmeniz önemlidir.

Çıkış voltajını ayarlamak için, önce giriş gücünü bağlayın ve çıkışa bir multimetre bağlayın. Voltaj ayar potansiyometresini (genellikle mavi) yavaşça çevirerek istediğiniz çıkış voltajını ayarlayın. Akım sınırlamasını ayarlamak için ikinci potansiyometreyi kullanabilirsiniz.

Modülü kullanırken giriş ve çıkış voltajı arasında en az 1-2V fark olması gerektiğini unutmayın. Giriş-çıkış voltaj farkı arttıkça verimlilik düşebilir ve ısı üretimi artabilir. Bu nedenle optimum performans için giriş voltajını çıkışa yakın seçmeniz önerilir.

Uygulama Alanları

XL4016 Voltaj Düşürücü Regülatörün kullanılabileceği çeşitli projeler ve uygulama alanları.

Yüksek Güç Gerektiren Projeler

• 24V/36V akü veya güç kaynaklarından 12V sistemlere dönüşüm
• Güçlü LED aydınlatma sistemleri
• Yüksek akım gerektiren motor sürücüleri
• Güneş enerjisi sistemlerinde voltaj regülasyonu
• Araç içi güç sistemleri (24V'tan 12V veya 5V'a dönüşüm)
• Ses amplifikatörleri için güç kaynakları

Endüstriyel ve Profesyonel Uygulamalar

• CNC makineleri için güç regülasyonu
• Endüstriyel otomasyon sistemleri
• Telekomünikasyon ekipmanları güç dönüşümü
• Güvenlik sistemleri
• Bilgisayar ve sunucu güç kaynakları
• Laboratuvar test ekipmanları

Hobi ve Maker Projeleri

• DIY güç kaynağı projeleri
• Yüksek güçlü robotik sistemler
• RC model araçlar, tekneler ve dronlar
• 3D yazıcı ve CNC router güç kaynakları
• LED video duvarları ve büyük aydınlatma sistemleri
• Akıllı ev ve IoT sistemleri

Proje Örnekleri

XL4016 Voltaj Düşürücü Regülatör kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir Yüksek Akımlı Laboratuvar Güç Kaynağı

XL4016 modülünü kullanarak 1.25V-36V arasında ayarlanabilen ve 8A'e kadar akım sağlayabilen bir laboratuvar güç kaynağı yapabilirsiniz. Voltmetre ve ampermetre ekleyerek dijital göstergeli profesyonel bir sistem oluşturabilirsiniz.

100W LED Aydınlatma Sürücüsü

24V veya 36V kaynaklardan beslenerek, yüksek güçlü LED dizilerini ideal voltajda sürebilen bir aydınlatma sistemi yapabilirsiniz. Sabit akım modu sayesinde LED'lerinizi güvenle ve maksimum parlaklıkta çalıştırabilirsiniz.

Güneş Enerjili Şarj Sistemi

Güneş panellerinden gelen değişken voltajı XL4016 ile regüle ederek, 12V aküleri veya cihazları şarj edebilecek bir sistem geliştirebilirsiniz. Güneş ışığına göre değişen giriş voltajını sabit bir çıkışa dönüştürerek güvenli şarj sağlayabilirsiniz.

Sorun Giderme ve İpuçları

XL4016 Voltaj Düşürücü Regülatör kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yüksek akım veya büyük voltaj farkında normaldir. Daha büyük soğutucu ekleyin veya fan ile aktif soğutma sağlayın.
• Kararsız Çıkış Voltajı: Giriş ve çıkış terminallerine 470-1000μF kapasitör ekleyerek voltaj dalgalanmalarını azaltabilirsiniz.
• Çıkış Voltajı Düşük: Giriş voltajının çıkıştan en az 1-2V yüksek olduğundan emin olun. Yüksek akım çekişlerinde kablo direncine dikkat edin.
• Modül Çalışmıyor: Giriş polaritesini kontrol edin. Ters bağlantı modüle zarar verebilir. Sigorta veya diyot koruması kullanmanız önerilir.

Performans İpuçları

• Kalın kablolar ve kaliteli bağlantılar kullanarak güç kayıplarını azaltın
• 4A'in üzerindeki akımlarda aktif soğutma ekleyin
• Giriş ve çıkışta yüksek kaliteli filtre kapasitörleri kullanın
• Uzun süreli kullanımlarda %80 kapasite ile çalıştırın
• Giriş voltajını çıkış voltajına mümkün olduğunca yakın tutun
• Koruma için giriş tarafına bir sigorta ekleyin
