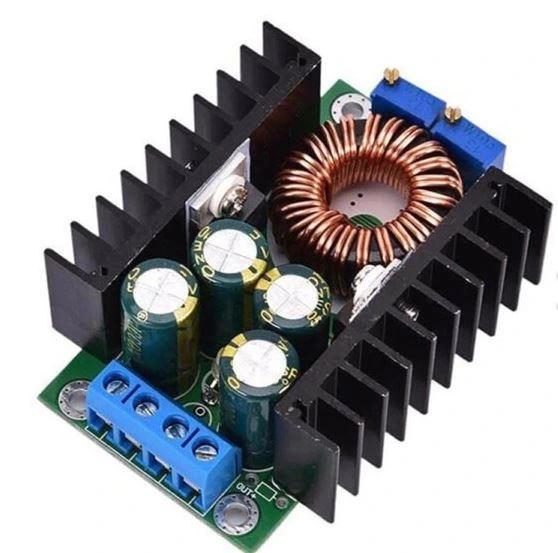

XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörü
XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörü, yüksek güç kapasiteli, sabit akım veya sabit voltaj modunda çalışabilen, verimli bir buck (düşürücü) dönüştürücü modülüdür. Geniş giriş voltaj aralığı (8V-36V DC) ve ayarlanabilir çıkış kapasitesi (1.25V-32V DC) sayesinde birçok uygulamada kullanılabilir. 10A sürekli, 12A tepe akım kapasitesi ve %96'ya varan yüksek verimliliği ile güç tüketimi kritik uygulamalar için idealdir.
Üzerinde yer alan potansiyometreler sayesinde çıkış voltajı ve akım limitini hassas şekilde ayarlayabilirsiniz. Termal koruma, aşırı yük koruması ve kısa devre koruması gibi güvenlik özellikleri ile donatılan bu regülatör, zorlu çalışma koşullarında bile güvenilir performans sunar. LED göstergesi, modülün çalışma durumunu anlık olarak izlemenize olanak tanır.
XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü, robot projeleri, Arduino tabanlı sistemler, LED aydınlatma, solar uygulamalar, model araç sistemleri ve endüstriyel otomasyon gibi yüksek güç ve hassas voltaj regülasyonu gerektiren uygulamalar için mükemmel bir çözümdür. Diğer voltaj dönüştürücüler arasında yüksek akım kapasitesi ve ısı yönetim kabiliyetiyle öne çıkar.
Teknik Özellikler
Bu bölümde XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörünün detaylı teknik özellikleri listelenmektedir.
- Dönüştürücü Tipi: Buck (Step-Down) DC-DC Dönüştürücü
- Çip: XL4016E1
- Giriş Voltaj Aralığı: 8V - 36V DC
- Çıkış Voltaj Aralığı: 1.25V - 32V DC (ayarlanabilir)
- Maksimum Sürekli Çıkış Akımı: 10A
- Tepe Akım Kapasitesi: 12A (kısa süreli)
- Maksimum Güç Kapasitesi: 300W
- Anahtarlama Frekansı: 180 kHz
- Verimlilik: %96'ya kadar (tipik %93)
- Voltaj Ayarı: Dahili potansiyometre ile
- Akım Limiti Ayarı: Dahili potansiyometre ile
- Çalışma Modu: Sabit voltaj (CV) veya Sabit akım (CC)
- Voltaj Regülasyonu: ±2.0% (hat ve yük regülasyonu)
- Çıkış Dalgalanması: <50mV (tipik)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Koruma Özellikleri: Aşırı sıcaklık, aşırı akım, aşırı yük, kısa devre koruması
- Boyutlar: 65mm x 48mm x 24mm (U x G x Y)
- Montaj Delikleri: 4 adet, 3.2mm çapında
- Bağlantı Terminalleri: Vidalı terminal bloğu
- Terminal Kablo Kapasitesi: 14 AWG (2.5mm²) kadar
- Ağırlık: Yaklaşık 55g
- Gösterge: LED güç göstergesi
- Soğutma: Entegre alüminyum soğutucu plaka
- Kısa Devre Koruması: Hiccup modu (aralıklı yeniden başlatma)
- PCB Kalitesi: 2mm kalınlığında FR-4 malzeme, 2oz bakır kalınlığı
- Anahtar Tipi: N-Kanal MOSFET
- Bobin Değeri: 47μH, 12A nominal
Kullanım Avantajları
XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörünün sağladığı temel avantajlar aşağıda listelenmiştir.
- Yüksek Akım Kapasitesi: 10A sürekli akım sağlayabilme yeteneği ile güçlü sistemleri besleyebilir.
- Geniş Voltaj Aralığı: 8V-36V giriş, 1.25V-32V çıkış ile çok çeşitli uygulamalara uyumludur.
- Yüksek Verimlilik: %96'ya varan verimlilik ile minimum ısı üretimi ve enerji tasarrufu.
- Çift Mod Çalışma: Hem sabit voltaj (CV) hem sabit akım (CC) modlarında çalışabilme.
- Hassas Ayar: Potansiyometreler ile çıkış voltajı ve akım limitini hassas ayarlama imkanı.
- Çoklu Koruma: Termal, aşırı akım, aşırı yük ve kısa devre koruma fonksiyonları.
- Dayanıklı Yapı: Yüksek kaliteli PCB ve komponentler ile uzun ömürlü kullanım.
- Kolay Montaj: 4 adet montaj deliği ve hazır terminal bağlantıları ile hızlı kurulum.
- Entegre Soğutma: Yüksek termal performans için alüminyum soğutucu plaka.
- Düşük Çıkış Dalgalanması: 50mV'dan düşük ripple ile temiz DC çıkış voltajı.
İdeal Kullanım Alanları
Bu XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörünün tipik kullanım alanları aşağıda listelenmiştir.
- Yüksek Güçlü LED Aydınlatma: LED şerit, panel ve projektörler için güç kaynağı
- Robotik Projeler: Motor sürücüleri ve güç sistemleri için regüle edilmiş voltaj
- Güneş Enerjisi Sistemleri: Solar panelden batarya şarjı ve yük kontrolü
- Araç Elektronik Sistemleri: 12/24V araç elektrik sisteminden cihaz beslemesi
- Arduino ve Mikrodenetleyici Projeleri: Çoklu voltaj gerektiren sistemler için güç kaynağı
- Ham Güç Kaynağı Düzenleme: Regüle edilmemiş kaynaktan kararlı çıkış elde etme
- Model RC Araçlar: Drone, model uçak ve araçlar için çeşitli voltaj ihtiyaçları
- Ses Sistemleri: Amplifikatörler için düşük gürültülü güç beslemesi
- Laboratuvar Güç Kaynakları: Ayarlanabilir voltaj ve akım için güç modülü
- Endüstriyel Kontrol Sistemleri: Sensör ve aktüatör beslemesi için voltaj regülasyonu
Bağlantı ve Kurulum Rehberi
XL4016 300W 10A DC-DC Step Down Voltaj Düşürücü Regülatörünün bağlantısı ve kullanıma hazırlanması.
İpucu: XL4016 regülatörü kurarken dikkat edilmesi gereken bazı önemli noktalar vardır. Öncelikle, giriş ve çıkış bağlantılarını yapmadan önce polariteyi dikkatlice kontrol edin - ters bağlantı modüle zarar verebilir. Yüksek akım gerektiren uygulamalarda en az 14 AWG (2mm²) veya daha kalın kablo kullanın; yetersiz kalınlıkta kablo ısınmaya ve voltaj düşüşüne neden olur. Modülü ilk kez kullanırken, voltaj ayar potansiyometresini çıkış bağlanmadan önce istediğiniz değere ayarlayın, bunun için dijital multimetre ile çıkış uçlarından ölçüm yapın. Akım sınırlama özelliğini kullanmak için, akım sınırlama potansiyometresini önce minimuma çevirin, ardından sistemi çalıştırın ve yavaşça istediğiniz limite kadar artırın. 5A üzerinde sürekli akım çeken uygulamalarda modül ısınacaktır, bu durumda ek soğutma (fan veya daha büyük soğutucu) sağlamanız gerekebilir. Çıkış voltajı ayarlanırken, giriş voltajının her zaman çıkış voltajından en az 2V yüksek olması gerektiğini unutmayın - bu fark ne kadar büyük olursa verimlilik o kadar düşer. Modülü toz ve nemden koruyun, özellikle endüstriyel ortamlarda kapalı bir muhafaza içine monte edilmesi tavsiye edilir.
Buck Dönüştürücü Teknolojisi
XL4016 modülünde kullanılan buck (düşürücü) dönüştürücü teknolojisinin çalışma prensibi ve avantajları.
Buck dönüştürücüler, daha yüksek bir DC voltajı daha düşük bir DC voltaja dönüştürmek için kullanılan anahtarlamalı güç kaynağı topolojisidir.
Temel Çalışma Prensibi:
XL4016 buck dönüştürücünün arkasındaki temel elektronik konseptler:
- Anahtarlama Teknolojisi: Yüksek hızda (180 kHz) MOSFET açma-kapama ile enerji kontrolü
- Endüktif Enerji Depolama: Bobin kullanarak enerjiyi manyetik alanda depolama
- PWM Kontrolü: Darbe genişlik modülasyonu ile çıkış voltajının düzenlenmesi
- Geri Besleme Döngüsü: Çıkış voltajını sürekli izleyerek otomatik regülasyon
- Filtre Kapasitörleri: Çıkış dalgalanmasını minimize eden düzgünleştirme kondansatörleri
Bu prensip sayesinde, lineer regülatörlere göre çok daha verimli enerji dönüşümü sağlanır.
Lineer Regülatörlere Göre Avantajları:
Buck dönüştürücülerin geleneksel lineer regülatörlere kıyasla sunduğu faydalar:
- Yüksek Verimlilik: Lineer regülatörlerin %50-60 verimliliğine karşı %93-96 verimlilik
- Düşük Isı Üretimi: Düşük enerji kaybı sayesinde daha az ısınma
- Geniş Giriş Aralığı: Çok daha geniş giriş-çıkış voltaj farkına imkan sağlama
- Yüksek Akım Kapasitesi: Daha kompakt boyutlarda daha yüksek akım sağlayabilme
- Batarya Ömrü: Taşınabilir ve batarya ile çalışan sistemlerde daha uzun çalışma süresi
Bu avantajlar, yüksek güç uygulamalarında buck dönüştürücüleri daha ekonomik ve pratik kılar.
XL4016 Çipinin Özellikleri:
XL4016E1 entegresinin özel teknik özellikleri:
- Geniş Çalışma Aralığı: 8V-36V giriş voltajı ile esnek uygulama imkanı
- Dahili MOSFET: 10A kapasiteli entegre N-kanal güç MOSFET
- Düşük Başlangıç Akımı: Verimli çalışma için optimize edilmiş açılış süreci
- Yüksek Hassasiyet: ±2% voltaj regülasyon hassasiyeti
- Yumuşak Başlangıç: Kapasitif yüklerde ani akım çekişini önleme
XL4016 çipi, yüksek güç uygulamalarında güvenilir ve verimli voltaj dönüşümü sağlar.
Sabit Voltaj ve Sabit Akım Modları
XL4016 modülünün sabit voltaj (CV) ve sabit akım (CC) çalışma modlarının özellikleri ve kullanım alanları.
XL4016 modülü, çift modlu çalışma yeteneği sayesinde hem sabit voltaj hem de sabit akım sağlayabilir ve otomatik olarak bu modlar arasında geçiş yapabilir.
Sabit Voltaj (CV) Modu:
Çıkış voltajının sabit tutulduğu çalışma modunun özellikleri:
- Voltaj Regülasyonu: Yük değişimlerine rağmen çıkış voltajını sabit tutma
- Ayar Mekanizması: Voltaj ayar potansiyometresi ile hassas voltaj ayarı
- Çalışma Prensibi: Çıkış akımı ayarlanan akım limitinin altında olduğu sürece aktif
- Uygulama Alanları: Sabit voltaj gerektiren hassas elektronik devreler
- Voltaj Stabilitesi: Giriş voltajı değişimlerinde bile kararlı çıkış
Bu mod, çoğu elektronik sistemin güç beslemesi için standart çalışma modudur.
Sabit Akım (CC) Modu:
Çıkış akımının sabit tutulduğu çalışma modunun özellikleri:
- Akım Kontrolü: Çıkış akımını ayarlanan değerde sınırlama ve sabit tutma
- Akım Ayarı: Akım limit potansiyometresi ile hassas ayarlama
- Mod Geçişi: Yük akım talebi ayarlanan limiti aştığında otomatik devreye girme
- Koruma Fonksiyonu: Aşırı akım durumlarında sistemi ve yükü koruma
- Voltaj Düşüşü: Bu modda çıkış voltajı, sabit akımı korumak için otomatik düşer
Sabit akım modu, özellikle LED sürücüler ve batarya şarj uygulamaları için kritik öneme sahiptir.
Pratik Uygulama Alanları:
Her iki modun kullanıldığı tipik uygulamalar:
- LED Sürücü: Sabit akım modunda LED'lere hassas ve güvenli akım sağlama
- Batarya Şarjı: CC/CV şarj döngüsü (önce sabit akım, sonra sabit voltaj)
- Laboratuvar Güç Kaynağı: Ayarlanabilir voltaj ve akım sınırlama özelliği
- Elektronik Test Sistemleri: Çeşitli cihazlar için kontrollü güç beslemesi
- Motor Hız Kontrolü: Voltaj ayarıyla motor hızını kontrol etme
Çift mod yeteneği, XL4016 modülünü çok yönlü bir güç yönetim çözümü haline getirir.
Termal Yönetim ve Verimlilik
XL4016 modülünün termal karakteristikleri, verimlilik faktörleri ve soğutma gereksinimleri.
Yüksek güç uygulamalarında, XL4016 modülünün termal yönetimi ve enerji verimliliği optimum performans için kritik faktörlerdir.
Verimlilik Analizi:
XL4016 modülünün enerji verimliliğine etki eden faktörler:
- Optimum Verimlilik: Giriş/çıkış voltaj oranı ve yük akımına bağlı olarak %93-96 arası
- Verimlilik Faktörleri: Giriş-çıkış voltaj farkı arttıkça verimlilik azalır
- Yük Etkisi: Genellikle orta seviye yüklerde (3-7A) en yüksek verimlilik
- Minimum Kayıp: Düşük ESR komponentler ve optimize PCB tasarımı ile kayıpların minimizasyonu
- Güç Dağılımı: Komponentler arasında kayıp gücün dengeli dağılımı
Yüksek verimlilik, hem enerji tasarrufu sağlar hem de ısı üretimini azaltır.
Isı Üretimi ve Yönetimi:
Modülün ısı karakteristikleri ve soğutma gereksinimleri:
- Isı Kaynakları: MOSFET, bobin ve diyot bileşenlerinde oluşan ısı
- Entegre Soğutucu: Alüminyum plaka ile komponentlerden ısı çekme
- Termal Sınırlamalar: 10A sürekli akımda ek soğutma gereksinimi
- Akım-Sıcaklık İlişkisi: 5A üzerinde sıcaklık artışının hızlanması
- Ortam Sıcaklığı Etkisi: 25°C ortam sıcaklığı altında optimum performans
Doğru termal yönetim, modülün güvenilirliğini ve ömrünü önemli ölçüde etkiler.
Ek Soğutma Çözümleri:
Yüksek güç uygulamaları için soğutma iyileştirme önerileri:
- Soğutucu Ekleme: Mevcut alüminyum plakaya daha büyük soğutucu montajı
- Termal Macun: Soğutucu ve komponentler arasında termal iletkenliğin artırılması
- Aktif Soğutma: 8A üzerinde fan ile zorlanmış hava soğutması
- Montaj Pozisyonu: Dikey konumlandırma ile doğal hava akışının iyileştirilmesi
- Kapalı Muhafaza Havalandırması: Muhafaza içi hava sirkülasyonunun sağlanması
Uygun soğutma, modülün nominal kapasitesinde veya üzerinde güvenle çalışmasını sağlar.
Pratik Uygulama Örnekleri
XL4016 modülü kullanılarak gerçekleştirilebilecek çeşitli uygulama örnekleri ve bağlantı şemaları.
XL4016 modülü, çok yönlülüğü sayesinde birçok farklı elektronik projede kullanılabilir. İşte bazı pratik uygulama örnekleri:
Ayarlanabilir Laboratuvar Güç Kaynağı:
XL4016 kullanarak çok fonksiyonlu bir güç kaynağı yapımı:
- Bileşenler: XL4016 modül, dijital voltmetre-ampermetre, giriş/çıkış terminalleri
- Giriş: 19-24V adaptör veya trafo-doğrultucu devresi
- Çıkış: 1.25V-18V ayarlanabilir, 0-5A akım sınırlamalı
- Ek Özellikler: Aşırı akım koruması, dijital gösterge, aktif soğutma
- Kullanım Alanı: Elektronik devre test ve geliştirme çalışmaları
Bu tip bir güç kaynağı, elektronik hobi ve profesyonel çalışmalarda sıkça kullanılır.
Yüksek Güçlü LED Sürücü:
Sabit akım modunda LED aydınlatma kontrolü:
- Uygulama: 10-50W güç LED'ler veya LED dizileri için sürücü
- Bağlantı: Giriş - güç kaynağı (12-24V), Çıkış - LED dizisi + akım sınırlama direnci
- Ayarlar: LED'e uygun voltaj ve akım sınırı (genellikle 700mA, 1A, 1.5A, 3A)
- Avantaj: Akım sınırlama sayesinde LED'leri aşırı akımdan koruma
- Ek Fonksiyon: PWM sinyali ile kısılabilir özellik ekleme imkanı
LED sürücü uygulaması, XL4016'nın sabit akım modunu etkin şekilde kullanır.
Solar Şarj Kontrolörü:
Güneş paneli ve batarya sistemleri için şarj kontrolü:
- Temel Bileşenler: XL4016, güneş paneli (12-36V), 12V akü, şarj göstergesi
- Ayarlar: Çıkış voltajı 14.4V (şarj için), akım sınırı batarya kapasitesine göre
- Fonksiyonlar: Optimum şarj voltajı regülasyonu, akım sınırlama
- Avantaj: Yüksek verimlilik sayesinde panel enerjisinin etkin kullanımı
- Eksik: Tam bir şarj kontrol sistemi için ek devre gerekebilir (düşük voltaj kesme vb.)
Solar uygulamalar, XL4016'nın geniş giriş voltaj aralığından faydalanır.
Arduino Güç Besleme Sistemi:
Çoklu voltaj ihtiyacı olan mikrodenetleyici projeleri için:
- Senaryo: Tek kaynaktan (örn. 24V) farklı voltajlar elde etme
- Bağlantı: Giriş kaynağı → XL4016 → Arduino ve çevre birimleri
- Voltaj Çıkışları: 5V (Arduino için), 3.3V (sensörler için), 12V (motorlar için)
- Önemli Nokta: Her voltaj seviyesi için ayrı bir dönüştürücü gerekir
- Avantaj: Tek güç kaynağı ile tüm sistemi besleyebilme
Arduino projeleri için güvenilir ve kararlı güç beslemesi sağlar.
Koruma Sistemleri ve Güvenlik
XL4016 modülünün sahip olduğu koruma özellikleri, güvenlik mekanizmaları ve uzun ömürlü kullanım için öneriler.
XL4016 modülü, hem kendisini hem de bağlı sistemleri korumak için çeşitli entegre güvenlik özellikleri ile donatılmıştır.
Dahili Koruma Mekanizmaları:
Modülün içerdiği temel güvenlik sistemleri:
- Termal Koruma: Aşırı ısınma durumunda otomatik kapanma (yaklaşık 150°C)
- Akım Sınırlama: Kullanıcı tarafından ayarlanabilir maksimum akım limiti
- Aşırı Yük Koruması: Yük kapasitesini aşan durumlarda çıkış voltajını düşürme
- Kısa Devre Koruması: Çıkışta kısa devre oluştuğunda "hiccup" moduna geçme
- Yumuşak Başlangıç: Açılışta ani akım çekişini önleme özelliği
Bu koruma sistemleri, hem modülün kendisini hem de beslemekte olduğu yükleri korur.
Koruma Sistemlerinin Çalışma Prensibi:
Güvenlik mekanizmalarının arkasındaki teknik detaylar:
- Termal Sensör: Entegre çip üzerindeki sıcaklık sensörü sürekli izleme yapar
- Akım Algılama: Düşük dirençli şönt direnç üzerinden akım ölçümü
- Hiccup Modu: Kısa devre durumunda düşük görev döngüsü ile periyodik deneme
- Referans Karşılaştırma: Çıkış parametrelerinin referans değerlerle sürekli karşılaştırılması
- Otomatik Kurtarma: Hata durumu ortadan kalktığında normal çalışmaya dönme
XL4016, hataları algılama ve güvenli şekilde yönetme konusunda gelişmiş özelliklere sahiptir.
Ek Güvenlik Önlemleri ve Öneriler:
Modül kullanımında güvenliği artırmak için uygulayabileceğiniz ek önlemler:
- Giriş Sigortası: Giriş hattına uygun değerde sigorta eklenmesi
- Ters Polarite Koruması: Giriş hattına diyot veya MOSFET bazlı koruma ekleme
- Aşırı Voltaj Koruması: Giriş hattına TVS (Transient Voltage Suppressor) diyot
- Düzgün Soğutma: Yüksek akım uygulamalarında yeterli hava akışı
- İzolasyon: Hassas yükler için giriş-çıkış izolasyonu ekleme seçeneği
Bu ek önlemler, modülün daha güvenilir çalışmasını ve uzun ömürlü olmasını sağlar.
Paket İçeriği
Ürün kutusunda bulunan parçaların listesi.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları. Projeleriniz için gerekli olan tüm Arduino bileşenlerini bu kategoride bulabilirsiniz.
Ürünleri İncele →
DC-DC, AC-DC dönüştürücüler ve regülatörler. Step-up, step-down, buck, boost ve diğer tüm voltaj dönüştürücü ürünleri burada bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, kaliteli voltaj dönüştürücüler ve güç modüllerini uygun fiyatlarla sunmaktadır.
- Kaliteli Ürünler: Test edilmiş ve güvenilir elektronik komponentler.
- Hızlı Kargo: Siparişleriniz aynı gün içinde hazırlanıp gönderilir.
- Teknik Destek: Uzman ekibimizden kurulum ve kullanım desteği alabilirsiniz.
- Uygun Fiyat: Piyasadaki en rekabetçi fiyatlarla kaliteli ürünler.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Geniş Ürün Yelpazesi: Elektronik projeleriniz için tüm bileşenler tek adreste.
- Toplu Alım İmkanı: Eğitim kurumları ve şirketler için özel fiyatlandırma.
- Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti ve güvenilir hizmet.
Ürün Hakkında Sıkça Sorulan Sorular
XL4016 modülüyle maksimum ne kadar akım çekebilirim?
Modül sürekli olarak 10A akım sağlayabilir, kısa süreli olarak 12A tepe akıma dayanabilir. 5A üzeri kullanımda ek soğutma önerilir. 8A ve üzerinde aktif soğutma (fan) gereklidir. Soğutma olmadan 10A sürekli çekişte modül aşırı ısınabilir. Akım limitini her zaman uygulamanıza göre ayarlayın.
Çıkış voltajı nasıl ayarlanır?
Voltaj ayar potansiyometresini (genellikle mavi veya çok turlu olanı) hassas bir tornavida ile çevirerek ayarlanır. Saat yönünde çevirmek voltajı artırır, ters yönde azaltır. Ayar yaparken multimetre ile çıkış terminallerinden ölçüm yapın. Yüksüz durumda ayarlayın ve yük bağlandığında tekrar kontrol edin. Hassas ayar için çok turlu potansiyometreyi yavaşça çevirin.
Sabit akım modu nasıl ayarlanır?
Önce akım ayar potansiyometresini minimum konuma çevirin. Geçici bir test yükü bağlayın. Multimetreyi amper modunda seri olarak bağlayın. Modülü çalıştırıp, potansiyometreyi yavaşça çevirerek istediğiniz akım limitini ayarlayın. Limiti aşan yükler bağlandığında, modül otomatik olarak sabit akım moduna geçer. Değeri doğru ayarlamak için birkaç kez test edin.
Giriş ve çıkış arasında minimum voltaj farkı ne olmalıdır?
Giriş voltajı, çıkış voltajından en az 1.5-2V yüksek olmalıdır. Yüksek akım durumlarında bu fark 3-4V olmalıdır. Fazla büyük voltaj farkı verimliliği düşürür ve daha fazla ısı üretir. Optimum verimlilik için giriş-çıkış arasında aşırı fark olmamalıdır. 10A çıkışta minimum 5V fark önerilir.
Modülün verimi ne kadardır ve neye bağlıdır?
XL4016 modülü %93-96 verimlilikle çalışır. Verim, giriş-çıkış voltajı farkı arttıkça düşer. Orta seviyeli yüklerde (3-7A) en yüksek verimlilik elde edilir. Düşük yüklerde verim azalır. Sıcaklık arttıkça verim düşer. Optimum verim için giriş-çıkış voltajları arasında minimum fark olması idealdir.
Modül ısınma sorununa karşı ne yapabilirim?
Ek alüminyum soğutucu ekleyin, termal macun kullanın. 5A üzerinde fan ile aktif soğutma sağlayın. Modülü dikey konumlandırarak doğal hava akışını iyileştirin. Modül etrafında yeterli hava sirkülasyonu olmasını sağlayın. Giriş-çıkış voltaj farkını minimize ederek ısı üretimini azaltın. Sürekli maksimum yükte çalıştırmaktan kaçının.
Bu modülü LED şerit kontrol etmek için kullanabilir miyim?
Evet, LED şeritler için idealdir. LED şeridin voltajına uygun çıkış ayarlayın (genellikle 12V). LED ışık şiddetini voltaj değiştirerek kontrol edebilirsiniz. Akım sınırlama özelliği ile LED'leri aşırı akımdan korursunuz. Yüksek güçlü LED uygulamaları için sabit akım modunu kullanabilirsiniz. RGB uygulamaları için harici PWM kontrolü ekleyebilirsiniz.
Modülün voltaj ve akım göstergesi için ne yapmalıyım?
XL4016 modülünde gösterge bulunmaz, harici voltmetre/ampermetre eklemelisiniz. DC voltmetre için çıkış terminallerine paralel bağlantı yapın. Ampermetre için seri bağlantı gerekir. Dijital ekranlı voltaj+akım göstergesi modülleri kullanabilirsiniz. Alternatif olarak Arduino ile ölçüm yapıp LCD ekranda gösterebilirsiniz. Hassas ölçüm için kalibreli cihazlar kullanın.
