AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü

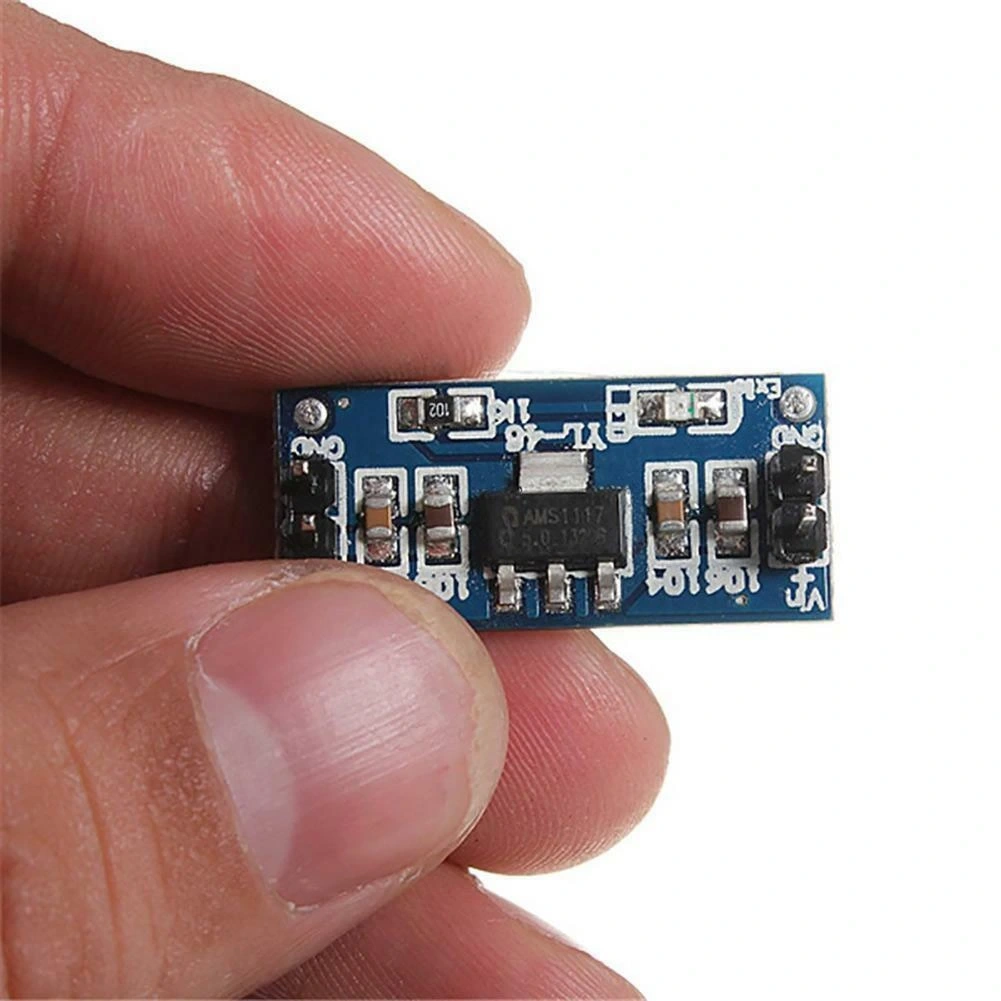

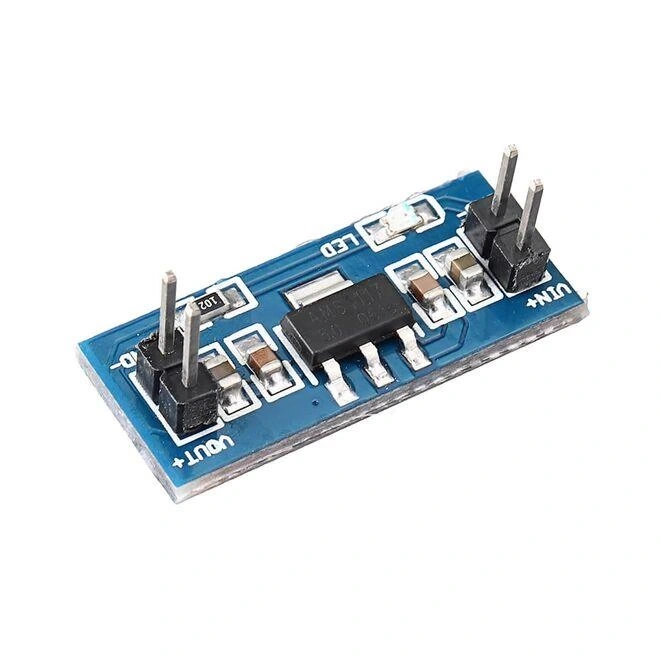

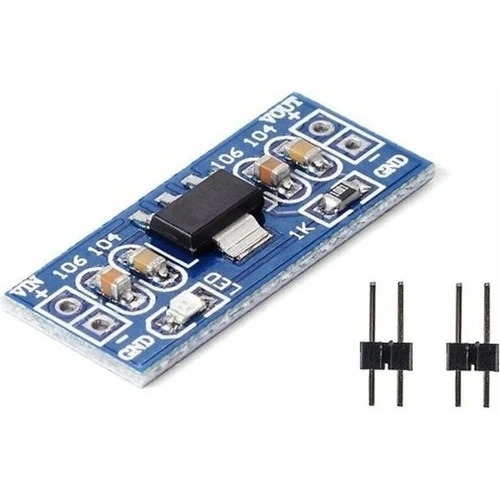

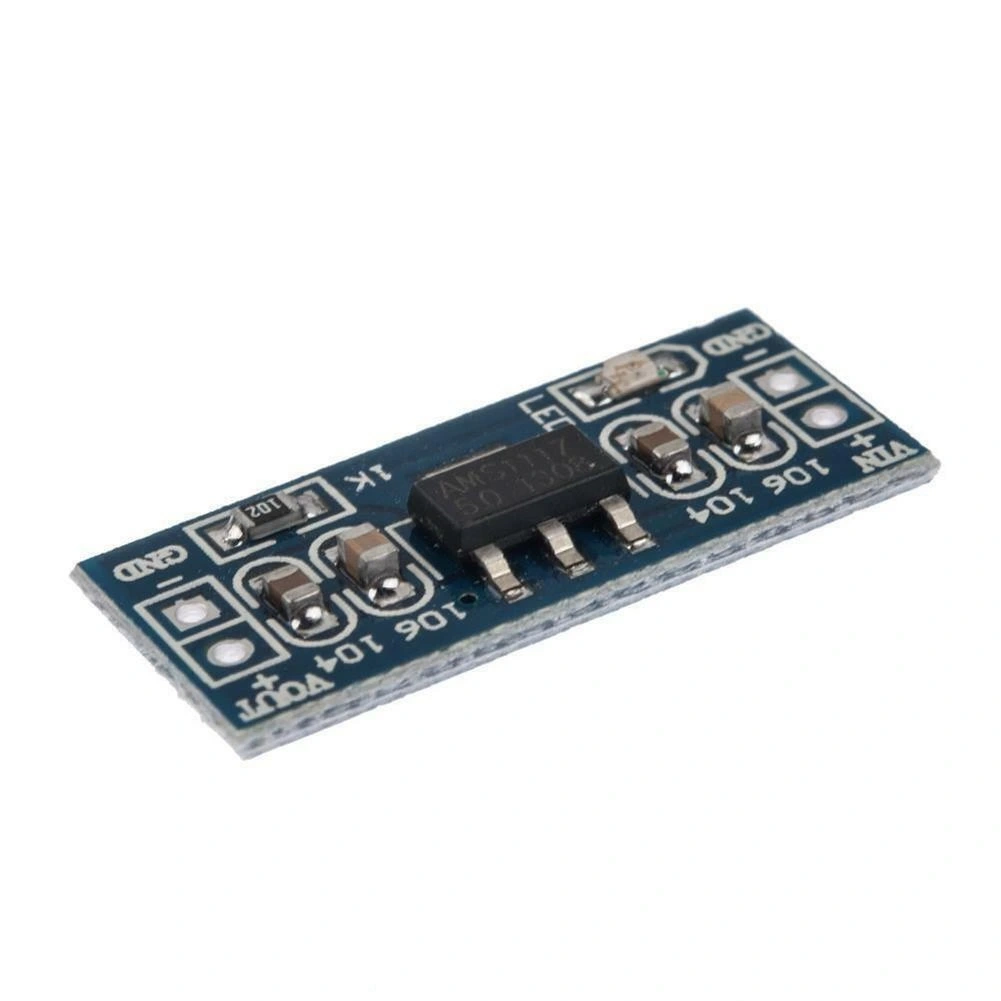

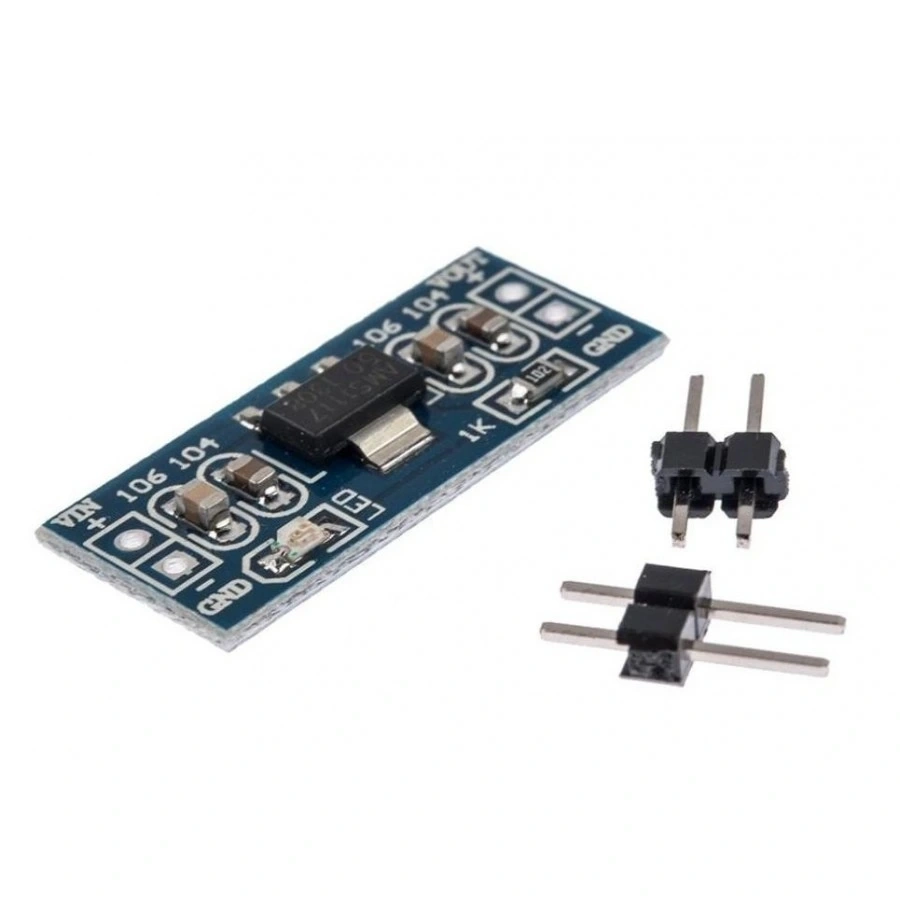

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü, elektronik projeleriniz için kararlı 5V DC çıkış sağlayan kompakt bir doğrusal regülatör kartıdır. Yüksek voltajı düşürerek sabit 5V elde etmenizi sağlar.

Üzerindeki AMS1117-5.0 entegresi, geniş giriş voltaj aralığında çalışabilme özelliği sunar. Kısa devre koruması ve aşırı ısınma koruması gibi güvenlik önlemleri içerir.

Arduino projelerinin güç beslemesi için ideal olan bu modül, Voltaj Dönüştürücüler kategorisinin kullanımı en kolay ürünlerinden biridir.

Teknik Özellikler

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Regülatör Entegresi: AMS1117-5.0
• Giriş Voltajı: 6.5V ~ 12V DC
• Çıkış Voltajı: 5V DC (sabit)
• Maksimum Çıkış Akımı: 800mA
• Voltaj Düşümü (Dropout): Tipik 1,3V
• Çıkış Voltajı Hassasiyeti: ±1%
• Giriş Kapasitörü: 10μF
• Çıkış Kapasitörü: 10μF
• Güç Göstergesi: LED
• Çalışma Sıcaklığı: -20°C ~ +85°C
• PCB Boyutları: 33mm x 15mm x 10mm (yaklaşık)
• Montaj Delikleri: 2 adet, 3mm çapında
• Konnektör Tipi: Pin header (2.54mm aralıklı)
• Korumalar: Kısa devre koruması, Termal koruma
• Regülasyon Tipi: Doğrusal (Lineer) regülatör

Bağlantı ve Kullanım

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülünün elektronik devrelere bağlantı şeması ve kullanım talimatları.

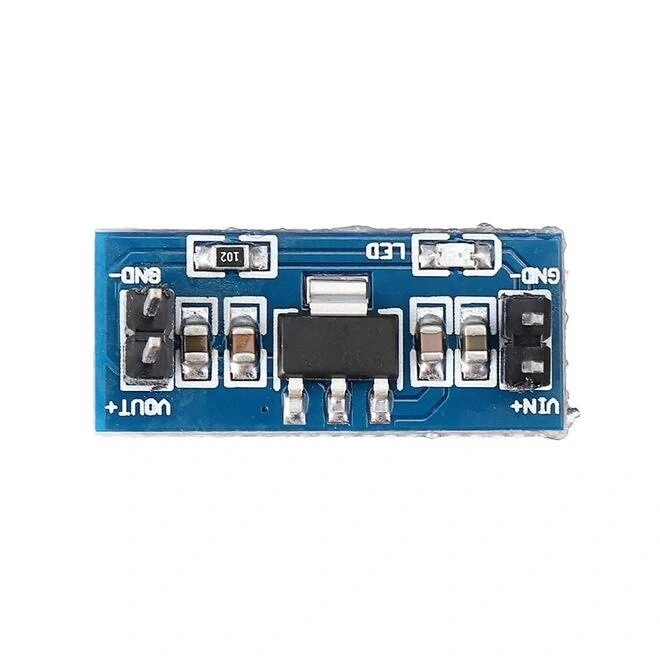

AMS1117 5V Voltaj Düşürücü Modülünü kullanmak oldukça basittir. Modül üzerinde bulunan IN ve OUT pinlerinin bağlantısını şu şekilde yapabilirsiniz:

• IN+: Giriş güç kaynağının pozitif (+) ucu
• IN-: Giriş güç kaynağının negatif (-) ucu (GND)
• OUT+: Çıkış 5V
• OUT-: Çıkış GND

Modülü Arduino veya diğer elektronik projelerinizle kullanırken dikkat etmeniz gereken önemli noktalar vardır:

1. Giriş Voltajı: Modülün sağlıklı çalışması için giriş voltajının 6.5V ile 12V arasında olması gerekir. En az 6.5V kullanmanız önerilir, çünkü AMS1117 regülatöründe yaklaşık 1.3V'luk bir voltaj düşümü olur.
2. Toprak Bağlantısı: Giriş ve çıkış GND terminalleri modül üzerinde birbirine bağlıdır. Bu nedenle, projenizin toprak hattı düzgün bağlanmalıdır.
3. Isınma: Doğrusal regülatörlerde, giriş ve çıkış voltajı arasındaki fark fazla elektrik enerjisini ısı olarak atar. Örneğin, 12V girişten 5V çıkış elde ederken, regülatör ısınacaktır. Yüksek akım çekilen uygulamalarda soğutucu eklenmesi önerilir.

Modülün LED göstergesi, güç verildiğinde yanar ve çalışır durumda olduğunu gösterir. Kısa devre durumunda, AMS1117 entegresi dahili koruma devresini aktif eder ve kendini kapatır.

Uygulamanıza bağlı olarak, çıkış kısmına ek filtreleme kapasitörleri eklemek, daha temiz bir DC voltaj elde etmek için faydalı olabilir. Özellikle hassas analog ölçümler yapan sensörlerle çalışırken bu önemlidir.

Modül, kablo bağlantıları ve lehimleme yoluyla devrelerinize eklenebilir. Montaj delikleri sayesinde kutu veya proje kartına sabitlemek mümkündür.

Uygulama Alanları

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Projeleri

• Arduino uygulamaları
• Raspberry Pi besleme devreleri
• ESP8266/ESP32 projeleri
• STM32 geliştirme kartları

Sensör Uygulamaları

• Çeşitli 5V sensörler için güç kaynağı
• Veri toplama sistemleri
• IoT sensör düğümleri
• Ölçüm devreleri

Genel Elektronik Projeler

• LED aydınlatma devreleri
• Hobi elektronik projeleri
• Taşınabilir cihaz beslemeleri
• Eğitim uygulamaları

Proje Örnekleri

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Batarya Beslemeli Sensör Ağı

9V batarya, AMS1117 5V regülatör modülü, Arduino Nano, DHT22 sıcaklık/nem sensörü, nRF24L01 kablosuz modül ve küçük bir prototip kartı kullanarak kompakt bir kablosuz sensör düğümü oluşturabilirsiniz. 9V batarya, AMS1117 modülüne bağlanarak stabil 5V besleme sağlar. Bu düzenli güç kaynağı, hassas sensörlerin doğru çalışması için önemlidir. Arduino Nano, DHT22 sensöründen sıcaklık ve nem verilerini okur ve nRF24L01 kablosuz modülü ile merkezi bir alıcıya iletir. Tüm sistemi güç tasarrufu modunda çalıştırarak batarya ömrünü uzatabilirsiniz. Arduino, veri ölçümü ve iletimi arasında derin uyku moduna geçecek şekilde programlanabilir. Bu sensör düğümü, evinizdeki farklı odalara veya dış mekanlara yerleştirilerek sıcaklık ve nem verilerini toplayabilir. Merkezi bir alıcı istasyon, tüm sensörlerden gelen verileri birleştirerek görüntüleyebilir veya kaydedebilir. Proje, batarya ömrünü göstermek için düşük voltaj algılama özelliği ile geliştirilebilir. Bu basit ama etkili sistem, ev içi iklim izleme, sera kontrolü veya depo koşullarının takibi için idealdir.

Çok Voltajlı Güç Kaynağı

12V adaptör, AMS1117 5V regülatör modülü, AMS1117 3.3V regülatör modülü, anahtarlar, LED göstergeler ve terminal blokları kullanarak bir elektronik proje test istasyonu için çok voltajlı güç kaynağı oluşturabilirsiniz. 12V adaptör, sistemin ana güç kaynağıdır. İlk olarak, 12V doğrudan bir terminal bloğuna bağlanır. Ardından AMS1117 5V modülüne besleme sağlayarak 5V çıkış üretilir. Benzer şekilde, AMS1117 3.3V modülü kullanılarak 3.3V hat oluşturulur. Her voltaj seviyesi için LED göstergeler eklenerek hangi hattın aktif olduğu görsel olarak belirtilebilir. Anahtarlar, her voltaj seviyesini bağımsız olarak açıp kapatmak için kullanılabilir. Tüm voltaj hatları, test edilecek devrelerin kolayca bağlanabileceği terminal bloklarına yönlendirilir. Bu güç kaynağı, aynı anda farklı voltaj gereksinimlerine sahip bileşenlerle çalışmanızı sağlar. Örneğin, bir Arduino (5V) ve Wi-Fi modülü (3.3V) aynı anda beslenebilir. Sistem, aşırı akım koruması için sigorta ve ters polarite koruması için diyotlarla geliştirilebilir. Bu çok voltajlı güç kaynağı, elektronik hobi masanızda vazgeçilmez bir araç olacaktır.

Güneş Enerjili IoT Hava İstasyonu

Küçük güneş paneli, 7.4V Li-ion batarya, şarj kontrol devresi, AMS1117 5V regülatör modülü, ESP8266 WiFi modülü, BME280 çevresel sensör ve OLED ekran kullanarak otonom bir hava durumu izleme istasyonu oluşturabilirsiniz. Güneş paneli, gün boyunca Li-ion bataryayı şarj eder. Şarj kontrol devresi, bataryanın aşırı şarj veya deşarj olmasını önler. Bataryadan gelen 7.4V, AMS1117 modülü ile sabit 5V'a dönüştürülür ve tüm sisteme güç sağlar. ESP8266, BME280 sensöründen sıcaklık, nem ve basınç verilerini okur ve bu verileri WiFi üzerinden bulut veri tabanına yükler. OLED ekran, anlık verileri ve batarya durumunu gösterir. Sistem, güç tasarrufu için periyodik olarak uyanır ve veri toplar. ESP8266, veri gönderme işlemi tamamlandıktan sonra derin uyku moduna geçer. Bu sayede güneş enerjisi ile sürekli çalışabilir. Bir 3D baskılı su geçirmez muhafaza içine yerleştirilerek dış mekanlarda kullanılabilir. Sistem ayrıca, veri analizine dayalı hava tahminleri yapabilir. Bu güneş enerjili hava istasyonu, uzak bölgelerde veya elektrik kaynağı olmayan yerlerde değerli meteorolojik veriler sağlayabilir.

Sorun Giderme ve İpuçları

AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Regülatör Aşırı Isınması: Giriş voltajını düşürün, daha az akım çekin, soğutucu ekleyin veya daha verimli bir anahtarlamalı regülatör kullanmayı düşünün.
• Çıkış Voltajı Düşük: Giriş voltajının en az 6.5V olduğunu kontrol edin, aşırı yük olmadığından emin olun, bağlantıları tekrar kontrol edin.
• Regülatör Çalışmıyor: Giriş voltajını ölçün, kısa devre olup olmadığını kontrol edin, regülatörün aşırı ısınıp termal korumaya geçmediğinden emin olun.
• Kararsız Çıkış Voltajı: Kapasitörlerin bağlantısını kontrol edin, giriş voltajındaki dalgalanmaları kontrol edin, ek filtreleme kapasitörleri ekleyin.
• LED Yanmıyor: Giriş polaritesini kontrol edin, modül üzerindeki LED'in sağlam olduğundan emin olun.

Performans İpuçları

• Giriş voltajını mümkün olduğunca düşük (ancak 6.5V'un üzerinde) tutarak ısı üretimini azaltın.
• Yüksek akım ihtiyacı olan projelerde, regülatöre küçük bir alüminyum soğutucu ekleyin.
• Uzun kablo kullanımında, çıkış tarafına ek filtreleme kapasitörleri ekleyin.
• Hassas analog ölçümler için güç hattı gürültüsünü azaltmak üzere ferrit boncuk veya çıkış filtreleri kullanın.
• Batarya ömrünü uzatmak için, verimlilik gerektiren uygulamalarda anahtarlamalı (switching) regülatör kullanmayı düşünün.

Paket İçeriği

• 1 adet AMS1117 5V Voltaj Düşürücü Güç Kaynağı Modülü
