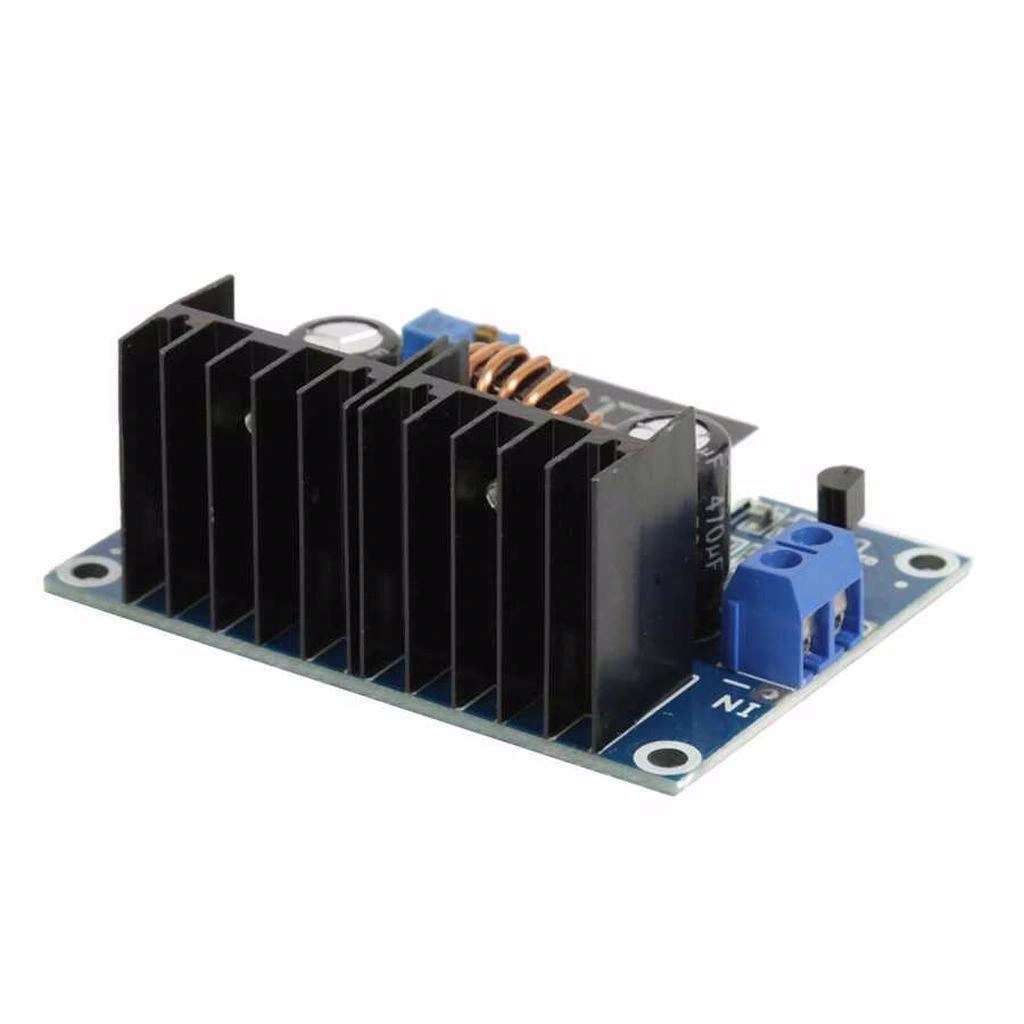

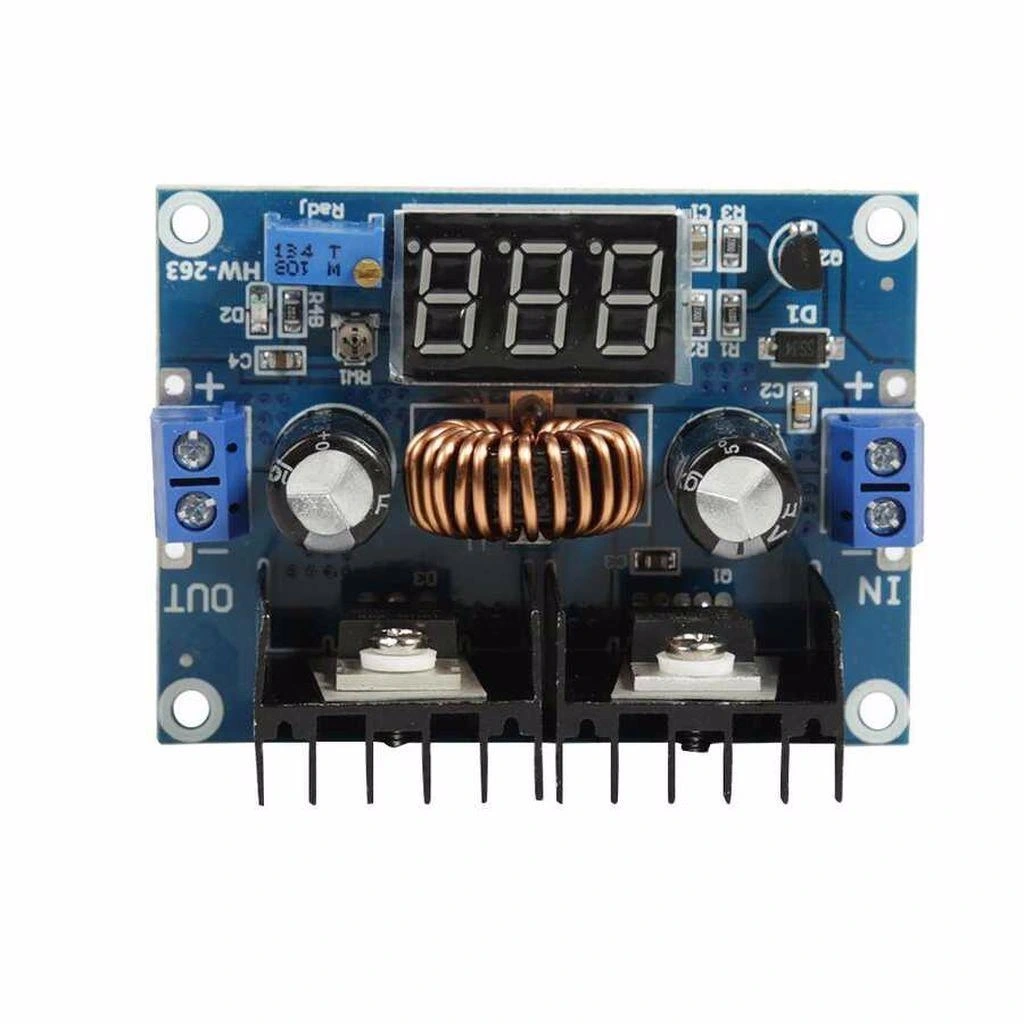

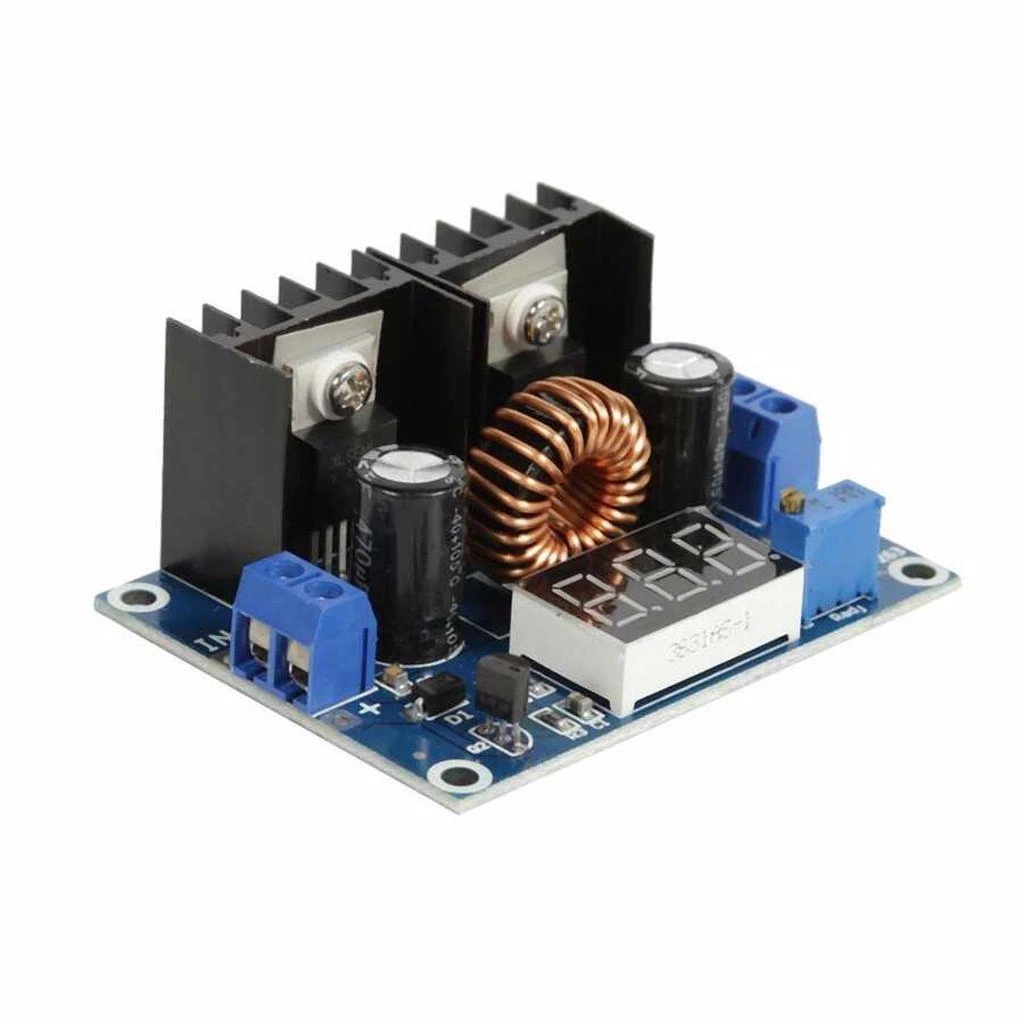

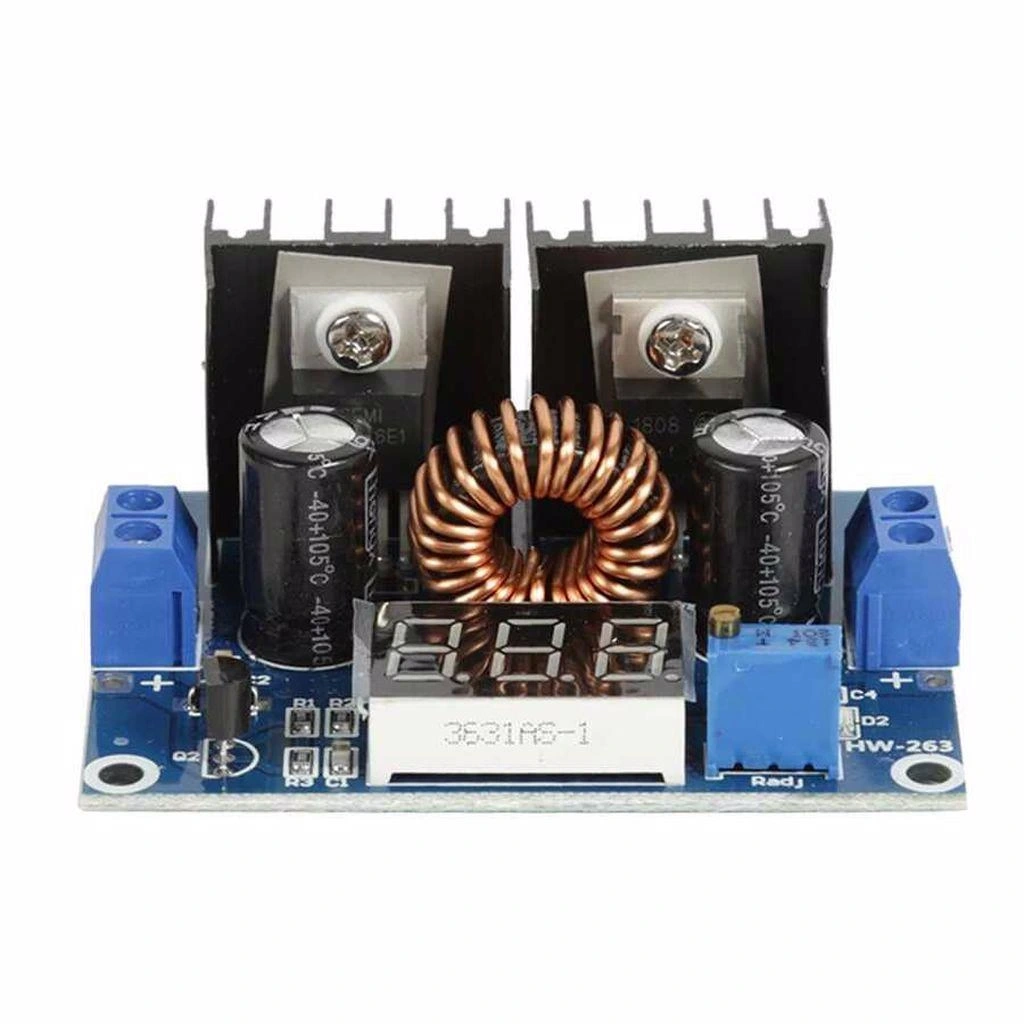

XL4016 200W 5A DC-DC Step Down Voltaj Düşürücü Led Ekranlı Regülatör Modülü

XL4016 modülü nominal olarak 5A sürekli akım sağlayabilir ve maksimum 200W güç kapasitesine sahiptir. Kısa süreli olarak 8A civarında peak akıma ulaşabilir. Güvenilir ve uzun ömürlü çalışma için 4A altında kullanılması önerilir. Güç kapasitesi, giriş-çıkış voltaj farkına bağlıdır; örneğin 24V girişten 12V çıkış elde ederken 5A akımda 60W güç sağlanabilir. Yüksek güç uygulamalarında aktif fan soğutması otomatik olarak devreye girer. Yüksek ortam sıcaklıklarında (>35°C) maksimum akım kapasitesi %20-30 düşürülmelidir. Güç hesaplaması Çıkış Gücü = Çıkış Voltajı × Çıkış Akımı formülü ile yapılır. Fan arızası durumunda maksimum akım kapasitesi 2-3A ile sınırlandırılmalıdır.

XL4016 modülündeki soğutma fanı, genellikle giriş voltajı 8-9V üzerine çıktığında aktif hale gelir. Fan, yük durumuna bakmaksızın sürekli çalışacak şekilde tasarlanmıştır (termostat kontrollü değildir). Fanın çalışması için minimum 8V giriş voltajı gereklidir; daha düşük voltajlarda fan çalışmayabilir. Düşük giriş voltajı ile çalışırken, ekstra soğutma önlemleri almak önemlidir. Fan arızalanırsa, modülün güç kapasitesi önemli ölçüde düşer ve aşırı ısınma riski oluşur. Yüksek güç uygulamalarında (>100W) fan çalışmasını düzenli kontrol etmek kritiktir. Kapalı muhafazalarda, fanın hava çıkışının engellenmediğinden emin olun. Sessiz çalışma gerektiren uygulamalarda, fanı daha sessiz bir model ile değiştirmek mümkündür, ancak yeterli soğutma kapasitesi sağlanmalıdır.

XL4016 modülünün minimum giriş voltajı 5V, maksimum giriş voltajı 40V'tur. Çıkış voltaj aralığı 1.3V ile 35V arasında ayarlanabilir. Çıkış voltajı her zaman giriş voltajından düşük olmalıdır (step-down dönüştürücü). Kararlı çalışma için giriş voltajı, istenen çıkış voltajından en az 2-3V yüksek olmalıdır. Örneğin, 12V çıkış için en az 14-15V giriş gereklidir. Maksimum çıkış voltajı, giriş voltajından yaklaşık 5V düşüktür. Çıkış voltajını potansiyometre ile ayarlayabilirsiniz. 5V altındaki giriş voltajlarında dahili fan çalışmaz ve soğutma kapasitesi azalır. Çıkış voltajı ile giriş voltajı arasındaki fark arttıkça verimlilik azalır ve ısı üretimi artar. Tam regülasyon için giriş voltajı ani dalgalanmalardan korunmalıdır.

XL4016 modülünü güvenli şekilde bağlamak için: Doğru polariteye dikkat edin, IN+ pozitif güç kaynağına, IN- negatif/toprak hattına bağlanmalıdır. Giriş voltajının 5-40V aralığında olduğunu doğrulayın. Yük bağlamadan önce istediğiniz çıkış voltajını ayarlayın ve multimetre ile doğrulayın. Akım kapasitesine uygun kablo kalınlığı kullanın: 5A için minimum 16AWG önerilir. Terminal vidalarını iyice sıkın, gevşek bağlantılar ısınma ve performans sorunlarına neden olur. Kısa devre ve aşırı yüke karşı giriş tarafına sigorta ekleyin. Terminallerde ısınma olmaması için kablo pabuçları veya lehimli bağlantılar kullanın. Modülü yatay konumda monte edin ve soğutma fanı etrafında en az 30mm boşluk bırakın. 100W üzeri uygulamalarda ek soğutma önlemleri alın. Giriş tarafına 1000-2200μF kapasitör eklemek voltaj dalgalanmalarını filtreleyecektir.

XL4016 modülü tipik olarak %96'ya varan verimlilik oranına sahiptir, ancak bu değer çalışma koşullarına göre değişir. Ortalama verimlilik yaklaşık %85-93 arasındadır. Verimliliği optimize etmek için: Giriş-çıkış voltaj farkını mümkün olduğunca azaltın; ideal oran 1.5:1 - 3:1 arasındadır. Modülü nominal kapasitesinin %30-80'i arasında yükleyin; çok düşük veya çok yüksek yüklerde verimlilik düşer. Kablo direncini azaltmak için kalın, kısa kablolar ve sıkı terminal bağlantıları kullanın. Isı yönetimini optimize edin; yüksek sıcaklıklar verimlilik kaybına neden olur. Giriş ve çıkış tarafına uygun filtreleme kapasitörleri ekleyin. Büyük voltaj düşüşlerinden kaçının; verimlilik giriş/çıkış oranı arttıkça düşer. Giriş voltajının kararlı olduğundan emin olun; dalgalanmalar verimlilik ve doğruluk üzerinde olumsuz etki yapar.

XL4016 ve XL4015 modülleri arasındaki temel farklar: Güç Kapasitesi: XL4016 200W maksimum güce sahipken, XL4015 75W ile sınırlıdır. Soğutma Sistemi: XL4016 aktif fan ve alüminyum soğutucu kombinasyonu kullanırken, XL4015 sadece pasif soğutma kullanır. Sürekli Akım: XL4016 5A sürekli akım sağlarken, XL4015 de 5A belirtilir ancak soğutma sınırlamaları nedeniyle pratikte daha düşük sürekli akım önerilir. Boyut: XL4016 fan ve daha büyük soğutucu nedeniyle daha hacimlidir. Giriş/Çıkış Voltaj Aralıkları: XL4016 5-40V giriş, 1.3-35V çıkış; XL4015 4-38V giriş, 1.25-36V çıkış sunar. Yüksek Güç Uygulamaları: XL4016 uzun süreli yüksek güç uygulamalarına daha uygundur. Sessizlik: XL4015 fansız tasarımı nedeniyle tamamen sessizdir. Maliyet: XL4016 genellikle daha yüksek maliyete sahiptir. Verimlilik: Her iki modül de benzer verimlilik sunar, ancak termal performans farkı nedeniyle XL4016 yüksek yüklerde avantajlıdır.

XL4016 modülünü LED şeritler ile kullanmak için: Öncelikle LED şeridinizin voltajını belirleyin (genellikle 5V, 12V veya 24V). Uygun giriş kaynağı seçin; giriş voltajı LED şeridi voltajından en az 2-3V yüksek olmalıdır. Potansiyometre ile çıkış voltajını LED şeridinizin nominal voltajına tam olarak ayarlayın. LED şeridin akım çekişini hesaplayın; tipik olarak 5m 12V LED şerit 2-3A, 24V şerit 1-2A çeker. Güç kapasitesini doğru planlayın; 5A'in üzerindeki uygulamalar için birden fazla modül kullanın. Uzun LED şeritlerinde voltaj düşümünü önlemek için şeridin her iki ucundan besleme yapın veya segmentlere bölün. Yüksek güçlü şeritlerde terminallerden ısı üretimini önlemek için lehimli bağlantı yapın. Parlaklık kontrolü için ya potansiyometre ile voltajı ayarlayın (verimsiz) ya da LED kontrolörü ekleyin. Modül ile LED şeridi arasına açma/kapama anahtarı ekleyin.

XL4016 modülündeki dijital ekran genellikle ±0.1V hassasiyete sahiptir ve çoğu uygulama için yeterlidir. Ekranın doğruluğu üretim kalitesine göre değişebilir. Bazı modüllerde ekran değeri ile gerçek çıkış arasında %2-5 fark olabilir. Hassas uygulamalarda her zaman bağımsız bir multimetre ile ölçüm yaparak doğrulama yapılmalıdır. Ekran değerleri genellikle yüksüz durumda doğruluk gösterir; yükleme altında kablo direnci nedeniyle yük noktasında voltaj düşebilir. Bazı modellerde ekranın kalibrasyonu için potansiyometre bulunabilir. Çıkış dalgalanması olduğunda ekran genellikle ortalama değeri gösterir. Düşük çıkış voltajlarında (3V altı) ekran doğruluğu azalabilir. Yüksek sıcaklıklarda ekran okuma doğruluğu etkilenebilir. Kritik uygulamalarda güvenlik faktörü olarak gerçek ölçüm değerlerine göre ayarlama yapılmalıdır. Mavi LED ekranlar genellikle görünürlük açısından avantajlıdır.
