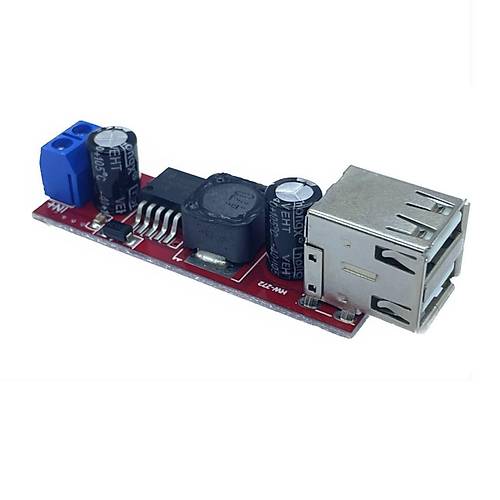

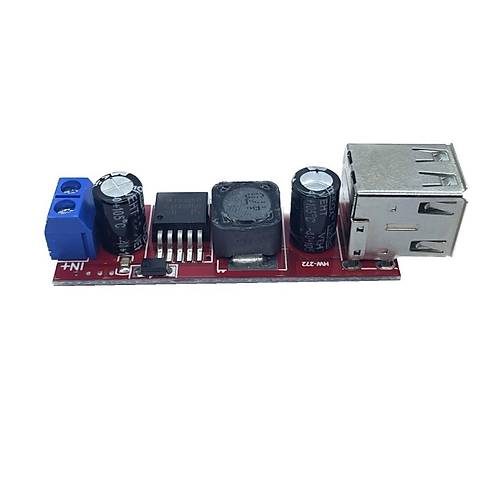

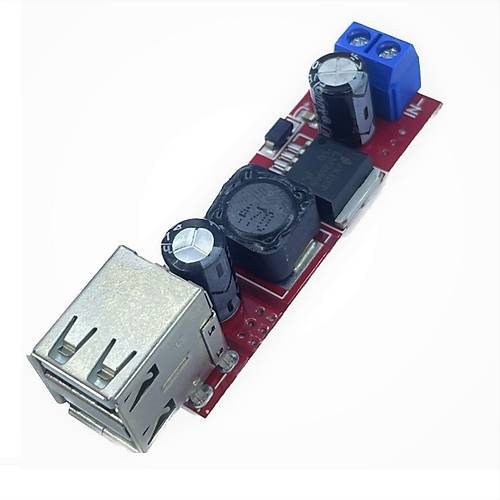

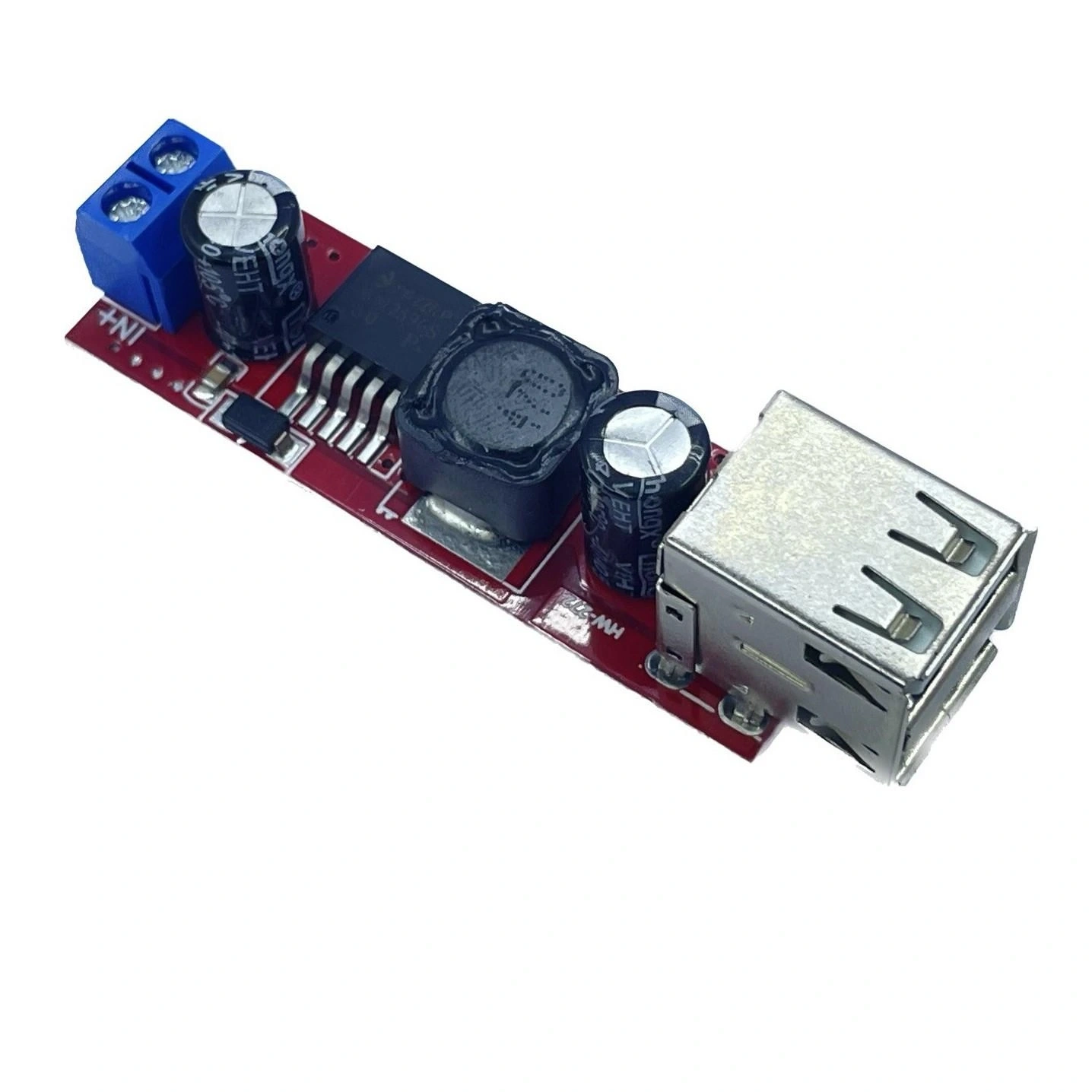

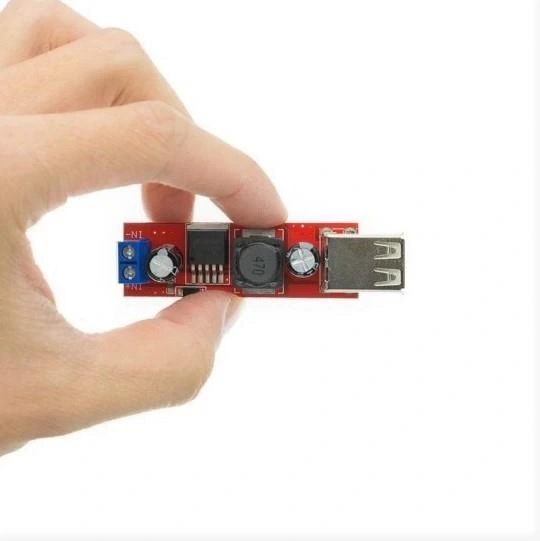

LM2596 Dual 5V-3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör, yüksek voltajlı kaynaklardan sabit 5V çıkış elde etmenizi sağlayan kompakt ve verimli bir güç modülüdür. İki adet standart USB portu ile donatılmış olan bu regülatör, elektronik projelerinizde güvenilir güç kaynağı ihtiyacını karşılar.

Bu modül, Arduino projeleri, Raspberry Pi, mobil cihaz şarjı ve diğer 5V gerektiren elektronik sistemleri beslemek için idealdir. Çift USB portu sayesinde aynı anda iki cihazı besleyebilir veya şarj edebilirsiniz.

Voltaj Dönüştürücüler kategorisinde yer alan bu güç modülü, 4.5V-40V giriş aralığı, kısa devre koruması ve yüksek verimlilik özellikleriyle, araç, güneş paneli veya batarya gibi farklı güç kaynaklarıyla kullanım için mükemmel bir çözümdür.

Teknik Özellikler

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: LM2596 3A Step-Down regülatör.
• Giriş Voltajı: 4.5V - 40V DC
• Çıkış Voltajı: Sabit 5V DC (±0.1V),
• Çıkış Akımı: Her port için 3A maksimum (toplam 5A)
• Çıkış Arayüzü: 2x standart USB-A portu
• Verimlilik: %92'ye kadar (giriş voltajına bağlı olarak)
• Çalışma Frekansı: 150kHz
• Dalgalanma ve Gürültü: <40mV
• Koruma Özellikleri:
  • Kısa devre koruması
  • Aşırı akım koruması
  • Aşırı sıcaklık koruması
  • Giriş ters polarite koruması
• İndikatör LED: Güç göstergesi (kırmızı)
• Bağlantı Terminalleri: Giriş için vidalı terminal bloğu
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Montaj Delikleri: 3mm çapında, 4 adet
• Boyutlar: 50mm x 35mm x 13mm
• Ağırlık: Yaklaşık 15g
• Dönüştürücü Tipi: Buck (step-down) dönüştürücü

Bağlantı ve Kullanım

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatörün bağlantısı ve kullanım talimatları.

Bağlantı talimatları:

• Giriş Bağlantısı:
  • IN+ terminalini güç kaynağının pozitif (+) kutbuna bağlayın
  • IN- terminalini güç kaynağının negatif (-) kutbuna bağlayın
  • Güç kaynağı voltajının 4.5V ile 40V arasında olduğundan emin olun
  • Bağlantı vidalarını iyice sıkın, gevşek bağlantılar ısınmaya neden olabilir
• Çıkış Kullanımı:
  • USB portlarına doğrudan 5V uyumlu cihazlarınızı bağlayabilirsiniz
  • Mobil cihazlar, Arduino kartları veya diğer 5V elektronik bileşenler bağlanabilir
  • Toplam 5A akımı aşmamaya dikkat edin

Kullanım önerileri:

• İlk kullanımda voltaj çıkışını multimetre ile ölçerek 5V olduğunu doğrulayın
• Güç beslemesi olarak kullanılacak projelerde çıkış akımı ihtiyacınızı hesaplayın (her iki port için toplam 5A'i aşmamalıdır)
• Uzun kablolar kullanılıyorsa, voltaj düşümünü göz önünde bulundurun
• Modülü nemden ve aşırı tozdan koruyun, gerekirse koruyucu bir muhafaza kullanın
• Yüksek giriş voltajlarında modülün ısınması normaldir, iyi havalandırma sağlayın

Uyarılar:

• Terminallere bağlantı yaparken güç kaynağının kapalı olduğundan emin olun
• Ters polarite bağlantısı yapmaktan kaçının, koruma devresi olmasına rağmen zarar verebilir
• Aşırı ısınma durumunda çıkış akımını azaltın veya soğutucu ekleyin
• Modülü yanıcı malzemelerden uzak tutun

Uygulama Alanları

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatörün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mobil ve Taşınabilir Sistemler

• Araç içi telefon/tablet şarj istasyonu
• Taşınabilir güç bankaları
• Batarya ile çalışan Arduino projeleri
• Gezgin robot güç sistemleri
• Drone ve RC araç güç kaynakları

Yenilenebilir Enerji Sistemleri

• Güneş paneli şarj kontrol sistemleri
• Küçük rüzgar türbini güç dönüştürücüleri
• Off-grid güç sistemleri
• USB şarj istasyonları
• IoT sensör ağları için güç kaynakları

Sabit Elektronik Uygulamalar

• Laboratuvar güç kaynakları
• Elektronik prototip test düzenekleri
• LED aydınlatma sistemleri
• Endüstriyel kontrol panelleri
• Akıllı ev sistemleri

Proje Örnekleri

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör kullanılarak yapılabilecek detaylı proje örnekleri.

Güneş Enerjili USB Şarj İstasyonu

Küçük bir güneş paneli (12V-20V), LM2596 dual USB regülatör modülü ve 12V akü kullanarak taşınabilir bir güneş enerjili şarj istasyonu oluşturabilirsiniz. Güneş paneli gündüz aküyü şarj eder, regülatör modülü ise akü voltajını 5V'a düşürerek USB çıkışlar üzerinden telefonunuzu ve diğer cihazlarınızı şarj eder. Sistem üzerine ekleyeceğiniz bir voltmetre ile akü durumunu takip edebilirsiniz. Kompakt bir su geçirmez muhafaza içine yerleştirerek kamp, yürüyüş veya acil durum güç kaynağı olarak kullanabilirsiniz. Bu proje, yenilenebilir enerji ile çalışan ve şebeke elektriğine ihtiyaç duymayan pratik bir çözüm sunar.

Çok Amaçlı Laboratuvar Güç Kaynağı

Eski bir bilgisayar güç kaynağı (ATX), LM2596 dual USB regülatör modülü ve birkaç ek bileşen kullanarak çok çıkışlı bir laboratuvar güç kaynağı yapabilirsiniz. ATX güç kaynağı 12V, 5V ve 3.3V çıkışlar sağlarken, LM2596 modülü ile 12V'dan stabil 5V USB çıkışlar elde edersiniz. Sisteme dijital voltmetre ve ampermetre ekleyerek akım ve voltaj değerlerini izleyebilirsiniz. Ayrıca, banana jack konnektörler ekleyerek breadboard ve diğer devreler için kolay bağlantı sağlayabilirsiniz. Bu sistem, elektronik prototip geliştirme, Arduino projeleri test etme ve çeşitli elektronik cihazları beslemek için ideal bir DIY güç kaynağıdır.

Akıllı Araç İçi Multimedya ve Şarj İstasyonu

Raspberry Pi, LM2596 dual USB regülatör modülü, küçük bir ekran ve araç güç sistemini kullanarak akıllı bir araç içi eğlence ve şarj sistemi oluşturabilirsiniz. LM2596 modülü, araç aküsünden gelen 12V'u stabil 5V'a dönüştürerek Raspberry Pi'yi besler ve aynı zamanda USB çıkışlar üzerinden telefonları şarj eder. Raspberry Pi, müzik çalma, navigasyon, kablosuz internet paylaşımı ve arka kamera görüntüleme gibi işlevleri yönetir. Sistem, araç kontağı kapatıldığında otomatik olarak kapanacak şekilde programlanabilir. Bu proje, eski araçlara modern multimedya özellikleri eklemek ve aynı zamanda cihazlarınızı şarj etmek için ekonomik bir çözüm sunar.

Sorun Giderme ve İpuçları

LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş bağlantılarını ve polariteyi kontrol edin. Giriş voltajının 4.5V üzerinde olduğundan emin olun.
• Düşük Çıkış Voltajı: Yük çok fazla olabilir. Akım çekimini azaltın veya daha yüksek güçlü bir regülatör kullanın.
• Aşırı Isınma: Modül yüksek akım çekiminde ısınabilir. Soğutucu ekleyin veya akım çekimini azaltın.
• USB Cihazlar Şarj Olmuyor: Bazı cihazlar özel şarj protokolleri kullanır. Farklı bir USB portu veya şarj cihazı deneyin.
• Çıkışta Voltaj Dalgalanması: Giriş voltajı çok değişken olabilir. Girişe kapasitör ekleyerek stabilize edin.

Performans İpuçları

• Giriş voltajı ile çıkış voltajı arasındaki fark büyüdükçe verimlilik düşer ve ısı artar
• Yüksek akım uygulamalarında kalın kablolar kullanarak voltaj düşümünü azaltın
• Giriş ve çıkış terminallerine filtre kapasitörleri ekleyerek gürültüyü azaltabilirsiniz
• Hassas elektronik cihazlar için ek filtre devresi kullanmayı düşünün
• Mobil cihazları hızlı şarj etmek için QC uyumlu modüller tercih edin

Paket İçeriği

• LM2596 Dual 5V 3A Çift USB Çıkışlı Voltaj Düşürücü Regülatör
