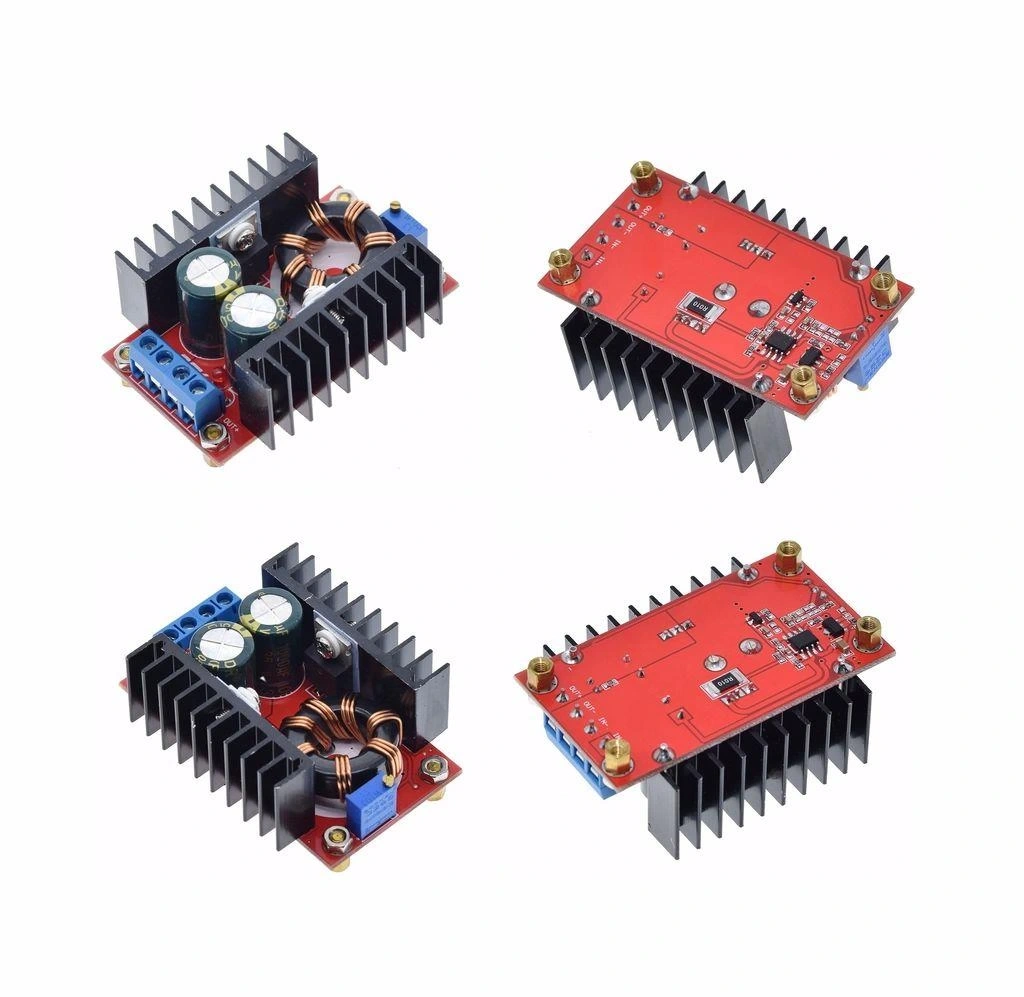

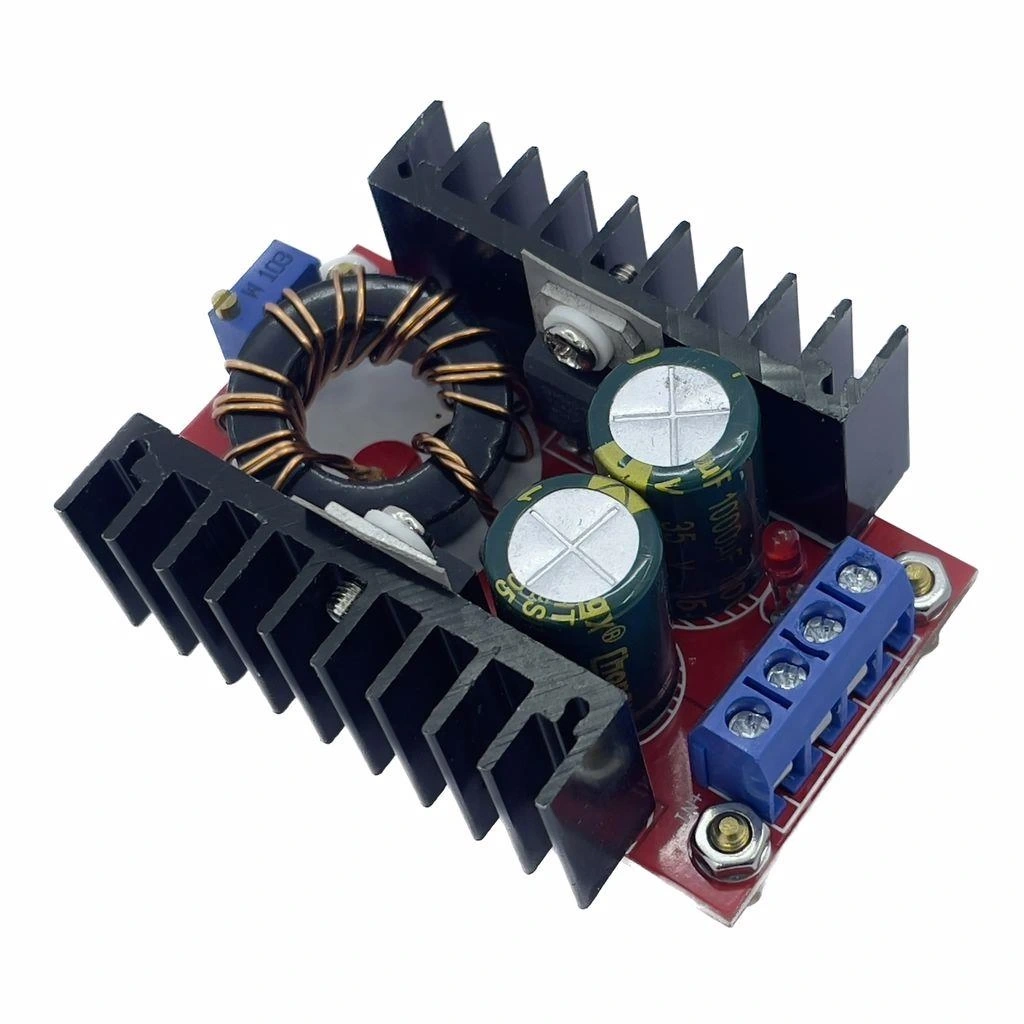

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör, düşük voltaj kaynaklarını daha yüksek voltajlara çıkarmanızı sağlayan güçlü bir voltaj dönüştürücüdür. 12-35V arası giriş voltajını 35-60V aralığına yükseltebilen bu modül, 150W güç kapasitesi ve 10A maksimum akım değeri ile LED aydınlatma sistemleri, ses amplifikatörleri, motor sürücüler ve güneş enerjisi sistemleri için idealdir.

Yüksek verimlilik oranı ile enerji kayıplarını minimuma indiren regülatör, yüksek kaliteli alüminyum soğutucu ve koruma devreleri sayesinde uzun süreli ve güvenli çalışma imkanı sunar. Ayarlanabilir voltaj çıkışı, giriş ve çıkış için vida terminalleri, kompakt boyutu ve dayanıklı yapısı ile elektronik projelerinizde güvenle kullanabileceğiniz profesyonel bir güç kaynağı çözümüdür.

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör, Arduino projelerinde 5V beslemeden daha yüksek voltaj gerektiren bileşenleri çalıştırmak için idealdir. Voltaj Dönüştürücüler kategorisinde yer alan bu güçlü regülatör, sabit veya mobil güç kaynağı uygulamaları, araç elektroniği ve endüstriyel kontrol sistemleri için profesyonel çözüm sunar.

---

Teknik Özellikler

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: XL6009 150W
• Giriş Voltaj Aralığı: 12V - 35V DC
• Çıkış Voltaj Aralığı: 35V - 60V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 10A
• Maksimum Güç Kapasitesi: 150W
• Verimlilik: >90% (tipik kullanımda)
• Anahtarlama Frekansı: 400kHz
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Boyutlar: 50mm x 40mm x 30mm
• Ağırlık: Yaklaşık 60g
• Bağlantı Tipi: Vidalı terminal blokları
• Soğutma: Alüminyum soğutucu
• Koruma Özellikleri: Aşırı sıcaklık, kısa devre koruması
• Voltaj Ayarı: Potansiyometre ile hassas ayar
• Montaj Delikleri: 3mm çapında 4 adet

---

Bağlantı ve Kullanım

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatörün çeşitli projeler için bağlantı ve kullanım bilgileri.

Temel Bağlantı Şeması

Boost converter'ı projenize entegre etme adımları:

• Giriş Bağlantıları
  • IN+ terminaline güç kaynağının pozitif (+) ucu
  • IN- terminaline güç kaynağının negatif (-) ucu
  • Giriş voltajının 12-35V arasında olduğundan emin olun
  • Giriş kabloları için yeterli kalınlıkta kablo kullanın
• Çıkış Bağlantıları
  • OUT+ terminaline yükün pozitif (+) bağlantısı
  • OUT- terminaline yükün negatif (-) bağlantısı
  • Çıkış voltajını kullanmadan önce multimetre ile kontrol edin
  • Yük kapasitesinin 150W/10A sınırını aşmadığından emin olun
• Voltaj Ayarı
  • Potansiyometre ile çıkış voltajını ayarlayın
  • Ayarı yüksüz durumda yapın, sonra yükü bağlayın
  • Ayarı yaparken multimetre kullanarak hassas ölçüm yapın
  • Ani voltaj değişimleri için yavaş ve kontrollü çevirin

Güvenlik Önlemleri

Regülatörün güvenli kullanımı için önemli notlar:

• Termal Yönetim
  • Yüksek akımda çalışırken soğutucunun ısınacağını unutmayın
  • Gerekirse ek soğutma (fan) ekleyin
  • Kapalı muhafaza içinde kullanıyorsanız havalandırma sağlayın
  • 85°C üzerindeki ortam sıcaklıklarında kullanmayın
• Aşırı Yük Koruması
  • 10A üzerinde sürekli kullanım modülün ömrünü kısaltır
  • Maksimum güç kapasitesini (150W) aşmayın
  • Yüksek indüktif yükler için ani akım sınırlayıcı ekleyin
  • Kısa devre durumunda modülü hemen devreden çıkarın
• Polarite ve Voltaj Koruması
  • Ters polarite bağlantısı modüle zarar verir
  • Giriş voltajını 35V üzerine çıkarmayın
  • Çıkış voltajını 60V üzerine ayarlamayın
  • Kritik uygulamalarda giriş koruması (sigorta) kullanın

Montaj Önerileri

Modülün fiziksel kurulumu için tavsiyeler:

• Mekanik Montaj
  • Modülü 4 montaj deliğinden sabitleyin
  • Metal yüzeye monte ederken izolasyon kullanın
  • Titreşimli ortamlarda sıkıca sabitleyin
  • Kolay erişim için potansiyometre tarafını açıkta bırakın
• Kablo Seçimi
  • 10A için en az 16 AWG (1.5mm²) kablo kullanın
  • Kablo uzunluğunu minimize edin
  • Terminallere sağlam bağlantı yapın
  • Yüksek sıcaklık ortamlarında silikon kablo tercih edin
• Filtreleme
  • Gürültülü güç kaynakları için giriş filtreleme ekleyin
  • Çıkışta 100-470µF kapasitör kullanabilirsiniz
  • Hassas cihazlar için ek LC filtre devresi ekleyin
  • EMI hassas devrelerde metal muhafaza kullanın

---

Uygulama Alanları

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatörün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

DIY ve hobi elektronik uygulamaları:

• Arduino ve Mikrodenetleyici Projeleri
  • Yüksek voltaj gerektiren sensör devreleri
  • Motorlu sistemler ve robot projeleri
  • CNC makineleri için step motor sürücüleri
  • Kablosuz iletişim modülleri için güç kaynağı
• Aydınlatma Uygulamaları
  • Yüksek güçlü LED dizileri
  • 12V'dan 48V LED panellere dönüşüm
  • DC aydınlatma sistemleri
  • Taşınabilir projektörler
• Ses Sistemleri
  • Araba amplifikatörleri için güç yükseltme
  • Class D amplifikatörler için güç kaynağı
  • Yüksek kalite ses sistemleri
  • Taşınabilir PA sistemleri
• Test Ekipmanları
  • Laboratuvar güç kaynakları
  • Voltaj test cihazları
  • Dayanıklılık test sistemleri
  • Elektronik komponent test düzenekleri

Endüstriyel Uygulamalar

Ticari ve endüstriyel kullanım alanları:

• Otomasyon Sistemleri
  • Sensör ve aktüatör güç beslemeleri
  • PLC sistemleri
  • Endüstriyel kontrol devreleri
  • İzleme ve veri toplama sistemleri
• Motorlu Uygulamalar
  • DC motor hız kontrol sistemleri
  • Elektrikli araç projeleri
  • Pompa kontrol sistemleri
  • Yüksek torklu servo sistemleri
• Telekomünikasyon
  • Baz istasyonu güç sistemleri
  • Sinyal güçlendiriciler
  • Kesintisiz iletişim sistemleri
  • Veri merkezi uygulamaları
• Güvenlik Sistemleri
  • CCTV kamera güç kaynakları
  • Güvenlik sensörleri
  • Alarm sistemleri
  • Uzaktan izleme donanımları

Yenilenebilir Enerji

Alternatif enerji sistemlerinde kullanım:

• Güneş Enerjisi Sistemleri
  • Solar panel çıkışından daha yüksek voltaja dönüşüm
  • Batarya şarj sistemleri
  • DC inverter sistemleri
  • Taşınabilir solar güç istasyonları
• Rüzgar Enerjisi
  • Küçük rüzgar türbini çıkışlarını düzenleme
  • Enerji depolama sistemleri
  • Düşük rüzgar hızlarında verim artırma
  • Hibrit enerji sistemleri
• Batarya Sistemleri
  • 12V batarya sistemlerinden 48V sistemlere dönüşüm
  • UPS sistemleri
  • Kesintisiz güç kaynakları
  • Enerji yönetim sistemleri

Mobil ve Taşıt Uygulamaları

Araç ve taşınabilir sistemlerde kullanım:

• Otomotiv Elektroniği
  • 12V araç elektrik sisteminden 48V sistemlere güç sağlama
  • HID far sistemleri
  • Yüksek güçlü araç ses sistemleri
  • Araç içi inverter sistemleri
• Tekne/Karavan Elektroniği
  • 12V deniz bataryasından yüksek voltajlı sistemlere dönüşüm
  • Tekne aydınlatma sistemleri
  • Navigasyon ekipmanları
  • Soğutma sistemleri
• Taşınabilir Cihazlar
  • Mobil şarj istasyonları
  • Taşınabilir güç kaynakları
  • Saha test ekipmanları
  • Acil durum güç sistemleri

---

Proje Örnekleri

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör kullanılarak yapılabilecek detaylı proje örnekleri.

Yüksek Güçlü LED Aydınlatma Projesi

12V kaynaktan 48V LED dizisi için güç dönüştürücü:

• Gerekli Malzemeler
  • 150W 10A DC-DC Boost Converter
  • 48V COB LED modülleri
  • 12V akü veya adaptör
  • Soğutucu alüminyum profil
  • Termal macun
  • PWM LED kontrolörü (opsiyonel)
• Bağlantı Şeması
  • 12V güç kaynağı → Boost Converter girişi
  • Boost Converter çıkışı → LED dizisi
  • Çıkış voltajını 48V'a ayarlayın
  • Akım sınırlaması için direnç kullanın
• Uygulama Notları
  • LEDleri seri bağlayarak toplam voltajı ayarlayın
  • Termal yönetim için yeterli soğutma sağlayın
  • Parlaklık kontrolü için regülatör ile PWM kontrolör arasına MOSFET ekleyin
  • Mobil kullanım için batarya seviye göstergesi ekleyin

Solar Panel Voltaj Yükseltici

Düşük voltajlı güneş panellerinden daha yüksek voltaj elde etme:

• Gerekli Malzemeler
  • 150W 10A DC-DC Boost Converter
  • 18-36V solar panel
  • Diyot koruma devresi
  • 48V batarya sistemi
  • Şarj kontrolörü
  • Su geçirmez muhafaza
• Sistem Yapılandırması
  • Solar panel → Diyot koruma → Boost Converter
  • Boost Converter çıkışı → Şarj kontrolörü
  • Şarj kontrolörü → Batarya
  • Çıkış voltajını batarya şarj voltajına uygun ayarlayın
• Verimlilik İyileştirmeleri
  • MPPT (Maksimum Güç Noktası Takibi) devresi ekleyin
  • Gün boyunca değişen güneş açısı için ayarlanabilir voltaj
  • Bulutlu havalar için düşük voltaj koruması
  • Sistem durumunu izlemek için voltaj/akım göstergeleri ekleyin

Yüksek Voltajlı Laboratuvar Güç Kaynağı

Ayarlanabilir yüksek voltaj test güç kaynağı projesi:

• Gerekli Malzemeler
  • 150W 10A DC-DC Boost Converter
  • 12V 15A güç adaptörü
  • Dijital voltmetre ve ampermetre
  • Potansiyometre (hassas ayar için 10-turn)
  • Açma/kapama anahtarı
  • Metal kasa
• Panel Tasarımı
  • Ön panele voltmetre, ampermetre, ayar düğmesi
  • Banana jak çıkış terminalleri
  • Güç anahtarı ve gösterge LEDi
  • Aşırı yük koruma devresi
• Güvenlik Özellikleri
  • Termal kesme devresi ekleyin
  • Akım sınırlama özelliği
  • Kısa devre koruması
  • Fan kontrollü soğutma sistemi

12V'dan 36V'a Elektrikli Bisiklet Dönüşümü

Standart bataryadan yüksek voltajlı motor sürücü projesi:

• Gerekli Malzemeler
  • 150W 10A DC-DC Boost Converter
  • 12V 20AH LiFePO4 batarya
  • 36V DC motor
  • Motor sürücü devresi
  • Su geçirmez muhafaza
  • Gaz kolu kontrolü
• Bağlantı Düzeni
  • Batarya → Boost Converter
  • Boost Converter → Motor sürücü
  • Motor sürücü → Motor
  • Gaz kolu → Motor sürücü kontrol girişi
• Performans İyileştirmeleri
  • Batarya durum göstergesi ekleyin
  • Düşük voltaj otomatik kesme devresi
  • Rejeneratif frenleme için ters akım koruması
  • Sıcaklık sensörlü soğutma sistemi

---

Sorun Giderme ve İpuçları

150W 10A DC-DC Voltaj Yükseltici Boost Converter Regülatör kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Boost converter kullanırken sık karşılaşılan problemler:

• Çıkış Voltajı Kararsız
  • Sorun: Çıkış voltajı dalgalanıyor veya yük altında düşüyor
  • Çözüm: Giriş voltajının yeterli olduğunu kontrol edin
  • Çözüm: Çıkışa büyük bir filtreleme kondansatörü ekleyin (1000µF)
  • Çözüm: Giriş gücü kapasitesinin yükü kaldırabileceğinden emin olun
• Aşırı Isınma
  • Sorun: Modül çalışırken çok ısınıyor
  • Çözüm: Soğutucuya termal macun uygulayın
  • Çözüm: Küçük bir fan ekleyin
  • Çözüm: Yükü azaltın veya birden fazla modül paralel kullanın
• Düşük Verimlilik
  • Sorun: Yüksek güç kaybı, hızlı batarya tüketimi
  • Çözüm: Çok yüksek voltaj artışından kaçının (2-3 kat idealdir)
  • Çözüm: Kalın kablolar kullanın, bağlantı direncini azaltın
  • Çözüm: Optimum çalışma noktasını bulun (orta yük aralığı)
• Çıkış Yok
  • Sorun: Modül hiç çıkış üretmiyor
  • Çözüm: Polarite bağlantılarını kontrol edin
  • Çözüm: Giriş voltajının minimum 12V olduğundan emin olun
  • Çözüm: Potansiyometrenin doğru yönde çevrildiğini kontrol edin

Performans Optimizasyonu

Daha iyi sonuçlar için ipuçları:

• Isı Yönetimi
  • 6A üzerinde kullanımda ek soğutma gereklidir
  • Soğutucuya termal macun uygulayın
  • Hava akışı sağlayan bir konumda monte edin
  • Sürekli maksimum yükte çalıştırmayın (%80 kapasitede kullanın)
• Verimlilik Artırma
  • Çıkış/giriş voltaj oranını minimum tutun
  • Kablo uzunluklarını kısa tutun
  • Kaliteli ve kalın kablolar kullanın
  • Bağlantı noktalarını temiz ve sıkı yapın
• Voltaj Dalgalanmalarını Azaltma
  • Giriş tarafına 470µF kapasitör ekleyin
  • Çıkış tarafına 1000µF kapasitör ekleyin
  • Hassas yükler için ek LC filtre kullanın
  • Yüksek indüktif yüklerde diyot koruması ekleyin
• Güvenilirlik Artırma
  • Giriş tarafına sigorta ekleyin
  • Düşük voltaj koruması ekleyin
  • Yük değişimlerini yumuşatın (soft-start)
  • Periyodik bakım yapın, bağlantıları kontrol edin

Ölçüm ve Test İpuçları

Doğru kurulum ve test için öneriler:

• Doğru Voltaj Ölçümü
  • Multimetre ile çıkış voltajını doğrudan terminallerde ölçün
  • Yüksüz ve yüklü durumlarda ölçüm yapın
  • Dijital multimetre kullanın (analog göstergeler hatalı olabilir)
  • Voltaj dalgalanmalarını görmek için osiloskop kullanın
• Akım Ölçümü
  • Seri bağlanan ampermetre kullanın
  • Akım şöntü direnci ile hassas ölçüm yapın
  • Başlangıç akımını (inrush current) da ölçün
  • Farklı yük koşullarında akım profilini çıkarın
• Termal Test
  • Infrared termometre ile sıcak noktaları belirleyin
  • Uzun süreli kullanımda sıcaklık artışını gözlemleyin
  • Farklı yüklerde termal performansı ölçün
  • Soğutma çözümlerinizin etkinliğini değerlendirin
• Yük Testi
  • Ayarlanabilir elektronik yük kullanarak test edin
  • Kademeli yük artışlarıyla performansı değerlendirin
  • Uzun süreli kararlılık testi yapın (en az 1 saat)
  • Gerçek kullanım senaryolarında test edin

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
