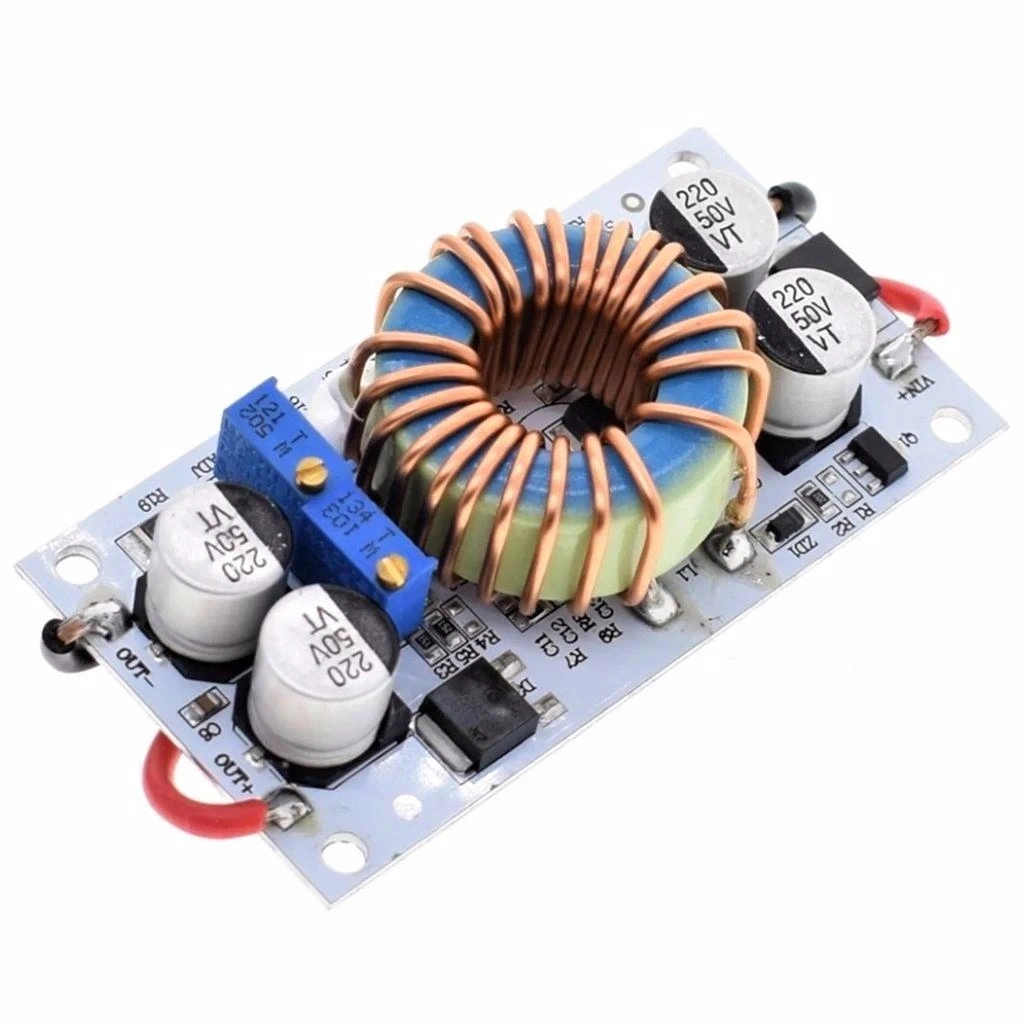

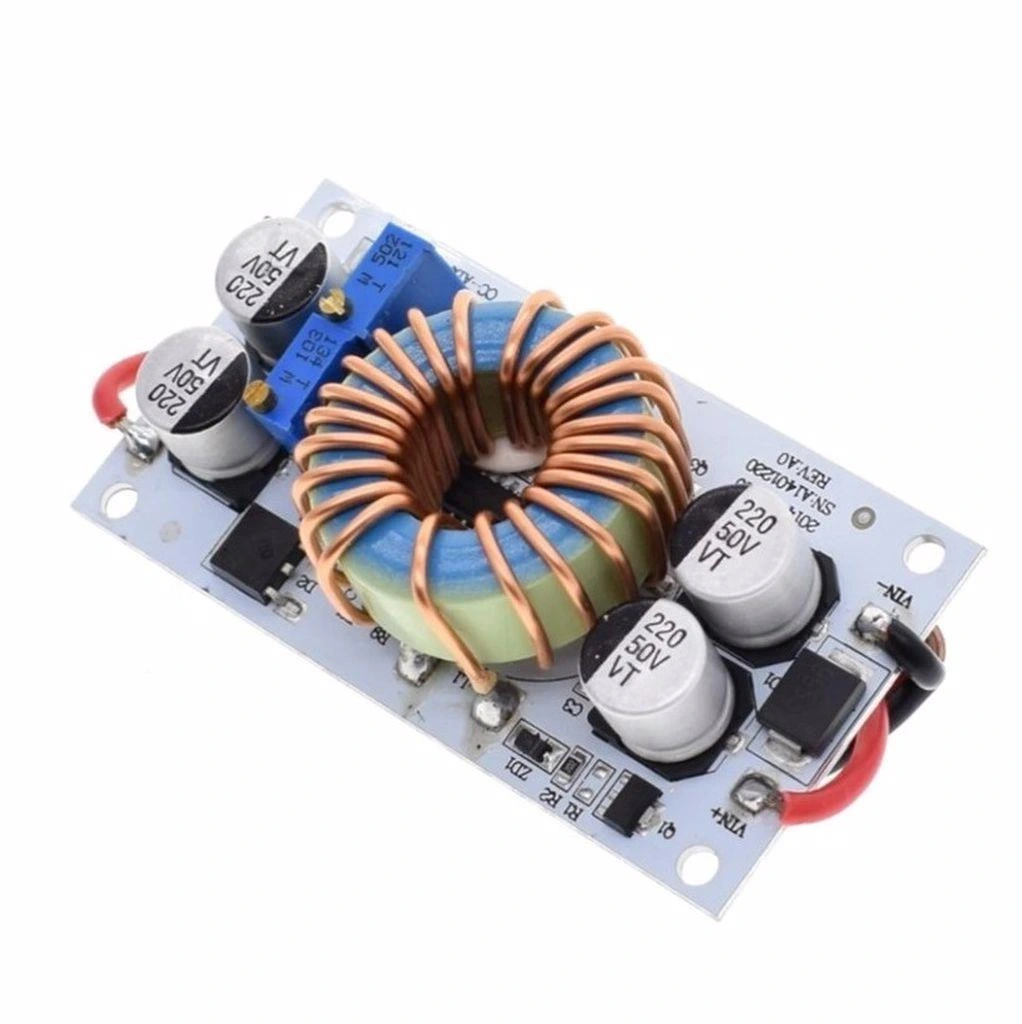

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü Led Sürücü Devre Kartı

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartı

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartı, düşük voltajlı güç kaynaklarından yüksek voltajlı çıkış elde etmek için tasarlanmış yüksek performanslı bir step-up (boost) dönüştürücüdür.

8.5-48V DC aralığındaki giriş voltajını, 10-50V arasında ayarlanabilir çıkış voltajına dönüştürebilen bu modül, 10A'e kadar sürekli akım ve 250W yüksek güç desteği sunar.

Endüstriyel güç uygulamaları, yüksek güçlü LED aydınlatma sistemleri, motor sürücüleri ve voltaj yükseltme ihtiyacı olan çeşitli elektronik projelerde ideal olarak kullanılabilir.

Bu güçlü voltaj yükseltici modül, ayarlanabilir voltaj kontrolü, yüksek verimlilik ve sağlam yapısı sayesinde kararlı ve güvenilir güç dönüşümü sağlar. Hem profesyonel endüstriyel sistemlerde hem de DIY elektronik projelerinde kullanılabilecek şekilde tasarlanmıştır.

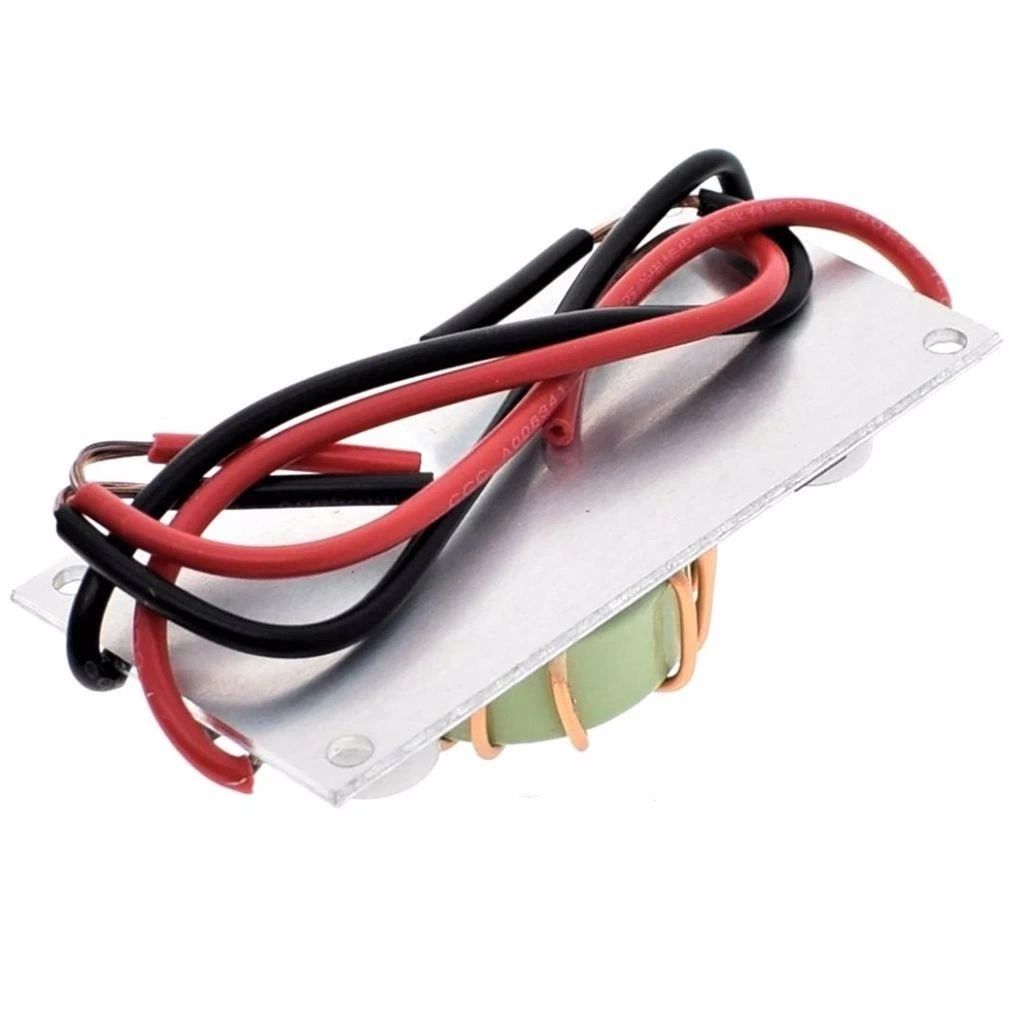

Dahili ısı emici ve kalın bakır PCB ile yüksek güç uygulamalarında bile etkin soğutma sağlayan bu modül, özellikle yüksek güçlü LED dizileri, otomobil ses sistemleri, ve 24V-48V DC sistemleri gibi uygulamalar için mükemmel bir çözümdür. Regülasyon ve filtrasyonu optimize edilmiş devre tasarımı, temiz ve kararlı çıkış voltajı sunarak hassas elektronik ekipmanların güvenle çalışmasını sağlar.

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartı, geniş giriş voltaj aralığı ve yüksek akım kapasitesi sayesinde çeşitli Arduino projeleri, yüksek güçlü LED aydınlatma sistemleri ve endüstriyel otomasyon uygulamaları için ideal bir seçimdir.

Voltaj Dönüştürücüler kategorimizde yer alan bu ürün, özellikle düşük voltajlı batarya sistemlerinden yüksek voltaj gerektiren cihazları beslemek isteyen DIY elektronik meraklıları ve profesyonel mühendisler için vazgeçilmez bir güç çözümüdür. Yüksek verimliliği ve kapsamlı koruma özellikleriyle uzun ömürlü ve güvenilir bir kullanım sunmaktadır.

---

Teknik Özellikler

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Modül Tipi: Step-Up (Boost) DC-DC Dönüştürücü
• Dönüştürücü Çipi: XL6009 veya eşdeğeri yüksek performanslı sürücü IC
• Giriş Voltajı Aralığı: 8.5V - 48V DC
• Çıkış Voltajı Aralığı: 10V - 50V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 10A (sürekli), 12A (kısa süreli peak)
• Maksimum Güç Kapasitesi: 250W
• Voltaj Dönüşüm Oranı: 1.2x - 5x (giriş/çıkış oranına bağlı)
• Verimlilik: Tipik %85-92 (yük ve voltaj şartlarına bağlı)
• Çalışma Frekansı: 150 kHz - 180 kHz
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Voltaj Ayarı: Potansiyometre ile manuel ayar
• Akım Limitleme: Dahili akım sınırlama özelliği
• Koruma Özellikleri: Aşırı sıcaklık, aşırı akım, kısa devre koruması
• Çıkış Dalgalanması (Ripple): <100mV (tam yükte)
• PCB Malzemesi: FR-4, 2oz bakır kalınlığı
• Bağlantı Terminalleri: Vidalı terminal blokları
• Soğutma: Pasif ısı emici (heatsink)
• PCB Boyutları: Yaklaşık 77 × 45 × 20mm (U×G×Y, ısı emici dahil)
• Montaj Delikleri: 4 adet, 3.5mm çapında
• Ağırlık: Yaklaşık 80g

---

Bağlantı ve Kurulum

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartının doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

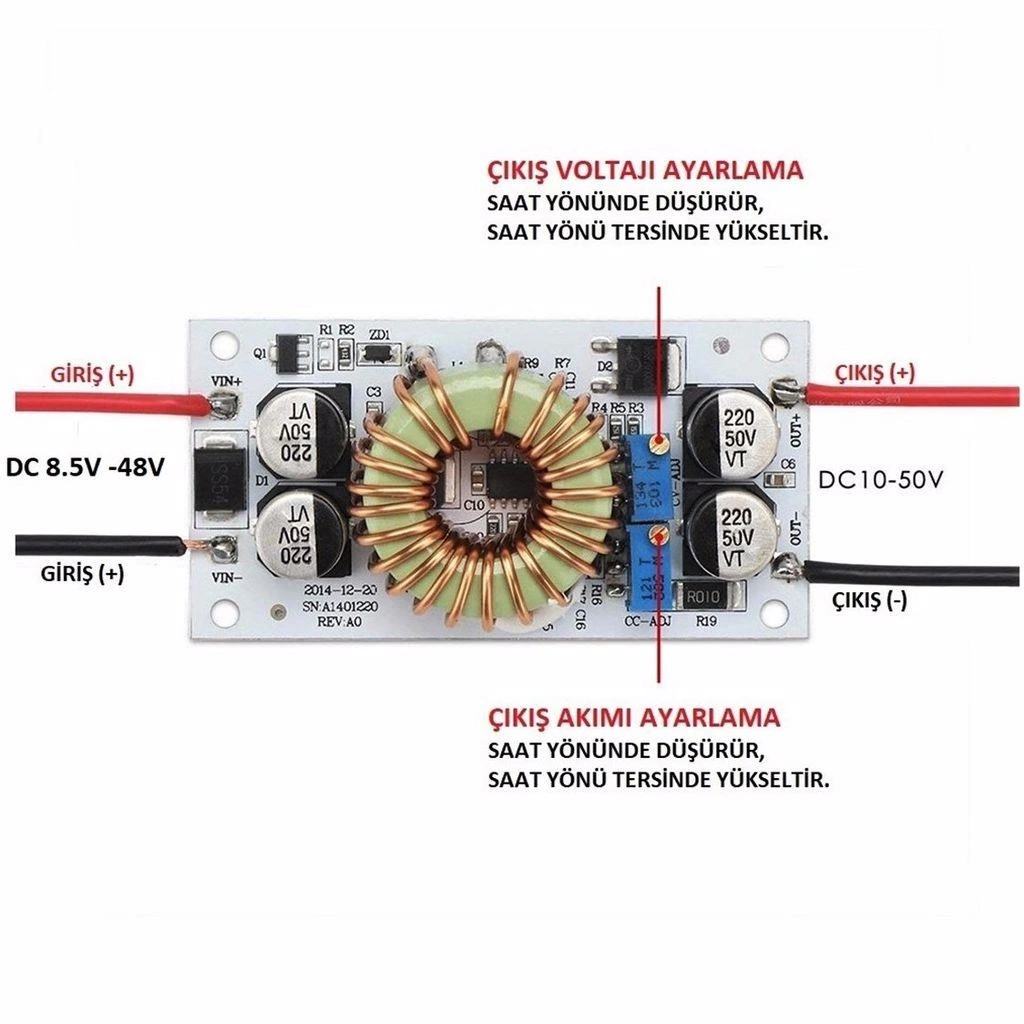

Temel Bağlantı Şeması

Modülün ana bağlantı noktaları ve temel kurulum adımları:

• Terminal Bağlantı Noktaları
  • IN+: Giriş DC güç kaynağının pozitif (+) terminali
  • IN-: Giriş DC güç kaynağının negatif (-) terminali
  • OUT+: Çıkış DC voltajının pozitif (+) terminali
  • OUT-: Çıkış DC voltajının negatif (-) terminali
• Bağlantı Adımları
  • Giriş voltajının 8.5-48V aralığında olduğundan emin olun
  • Uygun kalınlıkta kablo seçin (10A için en az 14AWG önerilir)
  • Polariteye dikkat ederek güç kaynağını IN+ ve IN- terminallerine bağlayın
  • Potansiyometre ile istenen çıkış voltajını ayarlayın (multimetre ile kontrol edin)
  • Yükü bağlamadan önce çıkış voltajını doğrulayın
  • Güç kaynağını kapatın ve yükü OUT+ ve OUT- terminallerine bağlayın
  • Bağlantıların sıkı olduğundan emin olun ve güç kaynağını tekrar açın
• Voltaj Ayarlama
  • Potansiyometreyi saat yönünde çevirmek çıkış voltajını artırır
  • Saat yönünün tersine çevirmek çıkış voltajını azaltır
  • Hassas ayar için küçük adımlarla ayarlama yapın ve multimetre ile ölçün
  • Ayarlamadan önce yükü çıkarın veya düşük güçte test edin
  • İstenen voltajdan %5 daha yüksek ayarlamak yük altındaki düşüşü telafi eder

Soğutma ve Termal Yönetim

Modülün soğutma sistemi ve optimum çalışma için termal yönetim bilgileri:

• Pasif Soğutma Sistemi
  • Modül, alüminyum ısı emici ile donatılmıştır
  • Yüksek güç uygulamalarında (>150W) ek soğutma gerekebilir
  • Modülün etrafında en az 25mm hava sirkülasyon alanı bırakın
  • Yatay montaj en iyi doğal havalandırma sağlar
  • Kapalı ortamlarda çalıştırırken havalandırma delikleri açın
• Yüksek Güç Uygulamalarında Ek Soğutma
  • 200W üzerinde harici fan kullanılması önerilir
  • Fan, ısı emiciye doğrudan hava üfleyecek şekilde yerleştirilmelidir
  • Metal muhafaza kullanıldığında termal iletkenliği iyileştirmek için termal macun kullanın
  • Sürekli yüksek güç uygulamalarında modülün sıcaklığını izleyin
  • 85°C üzerindeki çalışma sıcaklıklarından kaçının
• Termal Performansı Etkileyen Faktörler
  • Giriş-çıkış voltaj farkı (büyük fark daha fazla ısı üretir)
  • Çıkış akımı (yüksek akım daha fazla ısınma demektir)
  • Ortam sıcaklığı (yüksek ortam sıcaklığında güç düşürülmelidir)
  • Montaj pozisyonu (hava akışını kolaylaştıran yatay pozisyon tercih edilir)
  • Kapalı muhafaza (yeterli havalandırma gerektirir)

Koruma Devreleri ve Güvenlik Özellikleri

Modülün entegre koruma mekanizmaları ve güvenli çalışma için dikkat edilecek noktalar:

• Aşırı Akım Koruması
  • Dahili akım sınırlama devresi çıkış akımını güvenli seviyede tutar
  • Aşırı yük durumunda modül otomatik olarak çıkış akımını sınırlar
  • Uzun süreli aşırı yük durumlarından kaçınılmalıdır
  • Kritik uygulamalarda ek sigorta kullanılması önerilir
  • Aşırı akım durumunda termal koruma devreye girebilir
• Termal Koruma
  • Aşırı sıcaklıkta (genellikle >100°C) modül kendi kendini korumaya alır
  • Aşırı ısınma durumunda çıkış gücü azalabilir veya kapanabilir
  • Normal çalışmaya dönmek için modülün soğuması gerekir
  • Sürekli termal koruma tetiklemesi soğutma sisteminin yetersiz olduğunu gösterir
  • Yüksek ortam sıcaklıklarında nominal güç değerlerini düşürün
• Güvenli Çalışma için İlave Tedbirler
  • Giriş tarafına uygun değerde sigorta ekleyin
  • Metal muhafaza kullanıldığında topraklama yapın
  • Yüksek akım kablolarını düzgün terminalleme yapın, gevşek bağlantılardan kaçının
  • Indüktif yükler (motorlar, büyük kapasitörler) için yumuşak başlatma devresi düşünün
  • Modülü yanıcı malzemelerden uzak tutun

Optimum Performans için Dikkat Edilecek Noktalar

Modülden maksimum performans almak için tasarım ve uygulama ipuçları:

• Verimlilik Optimizasyonu
  • Giriş-çıkış voltaj farkını minimumda tutun (daha yüksek verimlilik için)
  • Tam kapasitenin %40-80'i arasında kullanım en yüksek verimliliği sağlar
  • Çok düşük yüklerde verimlilik düşer, minimum %30 yük önerilir
  • Düşük giriş voltajında yüksek akım çekileceğini unutmayın
  • Soğutucu ısı emici temiz ve toz/kirden arındırılmış olmalıdır
• Kablo ve Bağlantı Seçimi
  • Yüksek akım için uygun kalınlıkta kablo kullanın (10A için min. 14AWG)
  • Kablo uzunluğunu minimumda tutarak direnç kayıplarını azaltın
  • Terminal bağlantılarını sıkı yapın ve periyodik olarak kontrol edin
  • Giriş ve çıkış tarafında düşük ESR kapasitörler kullanın
  • Kritik uygulamalarda çift kat güvenlik için yedek kablolama düşünün
• Elektromanyetik Uyumluluk (EMC) ve Gürültü Azaltma
  • Giriş ve çıkış tarafına filtreleme kapasitörleri ekleyin
  • Hassas cihazlar için ek LC filtre devresi kullanın
  • Yüksek frekanslı gürültü için ferrit boncuklar ekleyin
  • Güç ve sinyal kablolarını ayrı tutun, çapraz geçişlerden kaçının
  • Metal muhafaza EMI yayılımını azaltır ve ekranlama sağlar

---

Uygulama Alanları

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

LED Aydınlatma Sistemleri

Yüksek güçlü LED aydınlatma uygulamaları için ideal güç çözümleri:

• Yüksek Güçlü LED Dizileri
  • 30-100W güç LED projektörler için sabit akım/voltaj sürücüsü
  • LED ışık duvarları ve büyük yüzey aydınlatma sistemleri
  • Dış mekan ve sualtı LED aydınlatma projeleri
  • Düşük voltajlı güç kaynaklarından yüksek voltajlı LED dizileri sürme
  • Seri bağlı LED grupları için stabil voltaj beslemesi
• Ticari ve Endüstriyel Aydınlatma
  • Depo ve fabrika aydınlatma sistemleri
  • Sera ve tarım aydınlatması
  • Mağaza ve vitrin özel aydınlatma çözümleri
  • Sahne, stüdyo ve sergi aydınlatması
  • Acil durum aydınlatma sistemleri
• LED Aydınlatma Kontrol Sistemleri
  • Batarya tabanlı solar LED aydınlatma sistemleri
  • Dimmerlenebilir LED sürücü devresi oluşturma
  • 12V/24V sistemler için yüksek voltajlı LED çözümleri
  • PWM kontrollü dinamik aydınlatma sistemleri
  • Uzaktan kontrollü akıllı aydınlatma sistemleri

Otomotiv ve Araç Uygulamaları

Araç elektronik sistemleri için voltaj yükseltme çözümleri:

• Araç Güç Sistemleri
  • 12V akü sisteminden 24V/36V/48V ekipman beslemesi
  • Yüksek güçlü araç amplifikatör sistemleri
  • Elektrikli araç ek sistemleri ve güç dönüşümleri
  • Kamyon/tır 24V sisteminden 36V/48V ekipman beslemesi
  • Solar panelli kampçı ve karavan güç sistemleri
• Araç Aydınlatma Sistemleri
  • Off-road LED çalışma lambası beslemesi
  • Uzun LED light bar uygulamaları
  • Araç iç mekan atmosfer aydınlatması
  • Özel motosiklet/ATV aydınlatma sistemleri
  • Yarış ve performans araçları özel aydınlatma
• Deniz Araçları ve Tekne Uygulamaları
  • Teknelerde 12V sistemden 24V/36V ekipman beslemesi
  • Deniz aydınlatma sistemleri
  • Marine elektronik cihazlar için güç dönüşümü
  • Tekne sonar, radar ve navigasyon sistemleri
  • Su altı aydınlatma ve ekipmanları

Endüstriyel ve Ticari Uygulamalar

Endüstriyel sistemlerde voltaj yükseltme ihtiyaçları için çözümler:

• Otomasyon ve Kontrol Sistemleri
  • PLC ve endüstriyel kontrol sistemleri güç beslemesi
  • Sensör ağları için voltaj yükseltme
  • Motor sürücü sistemleri için güç kaynağı
  • Endüstriyel IoT cihazları için güç dönüşümü
  • Uzak izleme istasyonları ve telemetri sistemleri
• Telekomünikasyon Ekipmanları
  • Baz istasyonu yedek güç sistemleri
  • Batarya destekli telekomünikasyon ekipmanları
  • Alıcı-verici sistemleri için güç dönüşümü
  • Fiber optik ağ ekipmanları beslemesi
  • Veri merkezi yedek güç uygulamaları
• Test ve Ölçüm Cihazları
  • Taşınabilir test ekipmanları için batarya beslemesi
  • Laboratuvar güç kaynağı olarak kullanım
  • Saha test ekipmanları için voltaj yükseltici
  • Kalibrasyon cihazları için sabit voltaj beslemesi
  • Elektronik yük testi ve güç kaynağı simülatörleri

Yenilenebilir Enerji ve Batarya Sistemleri

Solar, rüzgar ve batarya tabanlı sistemlerde kullanım alanları:

• Solar Enerji Sistemleri
  • Düşük voltajlı solar panel çıkışlarını yükseltme
  • 12V solar sistemlerden 24V/48V ekipman beslemesi
  • Solar aydınlatma sistemleri için batarya-LED arabirimi
  • Güneş enerjili sulama sistemleri
  • Solar güç bankası ve şarj sistemleri
• Batarya Bankaları ve Enerji Depolama
  • Lityum batarya paketlerinden yüksek voltaj eldesi
  • Düşük voltajlı bataryalardan yüksek voltajlı cihaz beslemesi
  • UPS ve yedek güç sistemleri
  • Batarya bankası voltaj dengeleyici sistemler
  • Off-grid yaşam ve acil durum güç sistemleri
• Hibrit Enerji Sistemleri
  • Rüzgar + solar hibrit sistemlerde voltaj regülasyonu
  • Mikro-şebeke sistemleri için güç düzenleme
  • Düşük voltajlı üretim kaynaklarından yüksek voltajlı tüketici beslemesi
  • Enerji hasadı sistemleri için voltaj yükseltme
  • Sürdürülebilir yaşam ve ekolojik yerleşim projeleri

Maker ve DIY Elektronik Projeleri

Hobi elektroniği ve prototip geliştirme için kullanım alanları:

• Arduino ve Mikrokontrolör Projeleri
  • Arduino ile yüksek güçlü motor ve aktuatör kontrolü
  • Batarya beslemeli robot projeleri
  • Yüksek güçlü sensör ağları ve veri toplama sistemleri
  • DIY elektronik test ekipmanları
  • Drone ve RC araç güç sistemleri
• Ses ve Eğlence Sistemleri
  • DIY amplifikatör projeleri
  • Taşınabilir yüksek güçlü ses sistemleri
  • Düşük voltajlı bataryadan yüksek güçlü hoparlör sürme
  • LED müzik görselleştirme projeleri
  • Outdoor etkinlik ve parti ses sistemleri
• Özel Elektronik Cihaz Projeleri
  • Yüksek güçlü lazers ve özel aydınlatma sistemleri
  • 3D yazıcı güç kaynağı modifikasyonları
  • CNC ve hobi makineleri güç iyileştirmeleri
  • IoT ve akıllı ev otomasyon projeleri
  • Eğitim amaçlı güç elektroniği demo sistemleri

---

Performans Optimizasyonu

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartından maksimum performans almak için verimlilik, ısı yönetimi ve güvenilirlik ipuçları.

Verimlilik Optimizasyonu

Enerji verimliliğini artırma ve güç kaybını azaltma yöntemleri:

• Optimum Çalışma Noktası Seçimi
  • En yüksek verimlilik için giriş ve çıkış voltajı farkını minimumda tutun
  • Çok büyük giriş-çıkış farkları verimi düşürür ve ısınmayı artırır
  • Voltaj yükseltme oranını mümkünse 3:1'in altında tutun
  • Nominal yükün %50-80'i arasında çalıştırmak optimum verimlilik sağlar
  • Aşırı düşük giriş voltajlarında verimlilik önemli ölçüde düşer
• Giriş ve Çıkış Filtreleme
  • Giriş tarafına 1000-2200μF elektrolitik kapasitör ekleyin
  • Çıkış dalgalanmasını azaltmak için ek 470-1000μF çıkış kapasitörü kullanın
  • Yüksek frekanslı gürültüyü filtrelemek için 0.1μF seramik kapasitörler ekleyin
  • EMI filtresi için giriş tarafına küçük ferrit çekirdek ekleyin
  • Düzensiz kaynaklardan beslerken ek filtreleme önemlidir
• Kablo ve Bağlantı Optimizasyonu
  • Düşük dirençli, kalın kablolar kullanın (10A için min. 14AWG)
  • Kablo uzunluğunu minimumda tutarak hat kayıplarını azaltın
  • Terminal bağlantılarının temiz ve sıkı olmasını sağlayın
  • Yüksek akım noktalarında lehimli bağlantılar tercih edin
  • Güç dağıtımı için yıldız topolojisi kullanın
• Yük Karakteristiğine Göre Optimizasyon
  • Kapasitif yüklerde yumuşak başlatma devresi ekleyin
  • İndüktif yükler için ek çıkış filtreleme yapın
  • LED yükleri için sabit akım modu düşünün
  • Değişken yükler için daha büyük çıkış kapasitörü kullanın
  • Hassas elektronik yükler için ikincil regülasyon ekleyin

Isı Yönetimi ve Soğutma

Yüksek güç uygulamalarında etkili termal yönetim teknikleri:

• Pasif Soğutma İyileştirmeleri
  • Isı emicinin temiz ve tozsuz olduğundan emin olun
  • Termal macun ile ısı iletimini iyileştirin
  • Modül etrafında en az 25mm boş alan bırakın
  • Dikey montaj doğal konveksiyon soğutmayı iyileştirir
  • Metal şasi/muhafazayı ek ısı emici olarak kullanın
• Aktif Soğutma Çözümleri
  • 200W üzeri uygulamalar için küçük DC fan ekleyin
  • Fanı doğrudan ısı emiciye hava üfleyecek şekilde konumlandırın
  • Termostat kontrollü fan ile gürültüyü azaltın
  • Sıcak ortamlarda fan boyutunu büyütün
  • Kritik uygulamalarda yedekli fan sistemi düşünün
• Termal İzolasyon ve Yönlendirme
  • Modülü ısıya duyarlı bileşenlerden uzakta konumlandırın
  • Sıcak hava akışını diğer ekipmanlara yönlendirmeyin
  • Kapalı muhafazalarda termal havalandırma delikleri açın
  • Çoklu modül kullanımında modüller arası termal izolasyon sağlayın
  • Yüksek ortam sıcaklıklarında güç kapasitesini düşürün
• Termal İzleme ve Koruma
  • Kritik uygulamalarda termal sensör ve izleme devresi ekleyin
  • Aşırı sıcaklıkta otomatik kapanma için termostat röle kullanın
  • Yüksek güç uygulamalarında düzenli termal kontrol yapın
  • Tekrarlayan termal problemlerde daha büyük ısı emici veya daha düşük güç kullanın
  • Yüksek rakımlarda soğutma etkinliği azalır, bunu dikkate alın

Uzun Süreli Güvenilirlik

Modülün ömrünü uzatma ve uzun vadeli kararlı çalışma için ipuçları:

• Nominal Değerlerin Altında Çalıştırma
  • Sürekli uygulamalarda maksimum kapasitenin %70-80'i civarında kullanın
  • Maksimum giriş voltajının %90'ı altında çalıştırın
  • Sıcak ortamlarda güç kapasitesini %20-30 azaltın
  • Ani voltaj ve akım değişimlerinden kaçının
  • Sürekli tam yük yerine döngüsel çalışma tercih edin
• Giriş Voltaj Koruması
  • Giriş tarafına aşırı voltaj koruması (TVS diyot) ekleyin
  • Voltaj dalgalanmalarına karşı giriş filtresi kullanın
  • Batarya kaynaklı beslemelerde alçak voltaj kesme devresi ekleyin
  • Ters polarite koruması için seri diyot düşünün
  • Ani yüksek akım çekişlerine karşı giriş sigortası kullanın
• Çevresel Koruma
  • Toz ve neme karşı uygun muhafaza sağlayın
  • Titreşimli ortamlarda şok emici montaj yapın
  • PCB'yi nem ve korozyona karşı koruyucu kaplama ile kaplayın
  • Dış mekan uygulamalarında UV korumalı muhafaza kullanın
  • Kimyasal buhar olan ortamlarda konformal kaplama uygulayın
• Periyodik Bakım ve Kontrol
  • Terminal bağlantılarını düzenli olarak kontrol edin ve sıkın
  • Isı emiciyi toz birikintilerinden temizleyin
  • Kapasitörlerde şişme veya sızıntı kontrolü yapın
  • Çalışma sıcaklığını periyodik olarak ölçün
  • Önemli uygulamalarda yedek sistem bulundurun

LED Sürücü Optimizasyonu

LED aydınlatma uygulamaları için özel performans iyileştirmeleri:

• Sabit Akım Modu Konfigürasyonu
  • LED dizileri için sabit akım modu için harici akım sensörü ekleyin
  • LED'leri seri bağlayarak akım eşleşmesini sağlayın
  • Çıkışa küçük değerli akım sınırlama direnci ekleyin
  • LED sürücü IC devresi ile modülü entegre edin
  • Farklı LED grupları için birden fazla çıkış regülatörü kullanın
• Dimmer ve Kontrol Entegrasyonu
  • PWM kontrolü için uygun frekans seçimi yapın (>200Hz)
  • MOSFET tabanlı PWM kontrolör ekleyin
  • Mikrocontroller kontrollü parlaklık ayarı sağlayın
  • Analog dimmer için potansiyometre ve transistör devresi ekleyin
  • DMX512 veya diğer aydınlatma protokolleri için arabirimleri entegre edin
• LED Koruma Devreleri
  • Ani voltaj değişimlerine karşı LED'leri korumak için soft-start devresi ekleyin
  • LED dizileri için paralel zener diyotlar ile aşırı voltaj koruması sağlayın
  • Termal geri besleme ile LED sıcaklığına göre akım kontrolü yapın
  • LED açık devre durumunda voltaj sınırlama devresi ekleyin
  • LED arızası durumunda yedek devre anahtarlama sistemi tasarlayın
• Işık Kalitesi İyileştirmeleri
  • PWM titreşimini azaltmak için yüksek frekanslı dimming kullanın
  • LED sürücüsünde düşük gürültülü regülasyon sağlayın
  • Çıkış dalgalanmasını azaltmak için kapsamlı filtreleme yapın
  • Renk sıcaklığı kaymasını önlemek için sabit akım kontrolü sağlayın
  • LED grupları arasında dengeli akım dağılımı için eşleştirme devreleri kullanın

---

Sorun Giderme ve Yaygın Problemler

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartı kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Çıkış Voltajı Sorunları

Çıkış voltajıyla ilgili yaygın sorunlar ve çözümleri:

• Çıkış Voltajı Yok
  • Olası Nedenler:
    • Giriş güç kaynağı bağlı değil veya çalışmıyor
    • Giriş voltajı çok düşük (min. 8.5V gerekli)
    • Ters polarite bağlantısı
    • Dahili komponent arızası
  • Çözümler:
    • Giriş voltajını multimetre ile kontrol edin
    • Bağlantıları ve polariteyi doğrulayın
    • Minimum giriş voltajının üzerine çıktığınızdan emin olun
    • Giriş sigortasını kontrol edin (kullanılıyorsa)
• Kararsız veya Dalgalanan Çıkış Voltajı
  • Olası Nedenler:
    • Yetersiz giriş gücü kapasitesi
    • Aşırı yük durumu
    • Yetersiz filtreleme
    • Elektromanyetik girişim (EMI)
  • Çözümler:
    • Daha yüksek kapasiteli güç kaynağı kullanın
    • Giriş ve çıkış filtreleme kapasitörlerini artırın
    • Yük akımını azaltın
    • Kabloları EMI kaynaklarından uzaklaştırın
• Çıkış Voltajı Düşük
  • Olası Nedenler:
    • Aşırı yük
    • Giriş voltajı çok düşük
    • Potansiyometre ayarı yanlış
    • Uzun/ince kablolar nedeniyle voltaj düşümü
  • Çözümler:
    • Potansiyometre ile çıkış voltajını yeniden ayarlayın
    • Yükü azaltın
    • Giriş voltajını artırın
    • Daha kalın kablo kullanın
• Voltaj Ayarlanamıyor
  • Olası Nedenler:
    • Potansiyometre arızası
    • Geri besleme devresi sorunu
    • Kontrol pin bağlantısı sorunu
  • Çözümler:
    • Potansiyometreyi kontrol edin, gerekirse değiştirin
    • Geri besleme devresindeki komponentleri kontrol edin
    • PCB üzerinde soğuk lehim veya kopuk bağlantılara bakın
    • Kontrol devresini kontrol edin

Isınma ve Termal Sorunlar

Modülün aşırı ısınması ve termal sorunlarla ilgili problemler:

• Aşırı Isınma
  • Olası Nedenler:
    • Aşırı yük
    • Yetersiz soğutma
    • Yüksek ortam sıcaklığı
    • Büyük giriş-çıkış voltaj farkı
  • Çözümler:
    • Yük akımını azaltın
    • Daha iyi soğutma sağlayın (fan ekleyin)
    • Hava akışını iyileştirin
    • Giriş voltajını yükselterek voltaj farkını azaltın
• Komponentlerde Aşırı Isınma
  • Olası Nedenler:
    • Endüktör aşırı yüklenmesi
    • MOSFET veya diyot arızası
    • Kısa devre veya düşük empedans
    • Soğutucu ile zayıf termal temas
  • Çözümler:
    • Aşırı ısınan komponenti tespit edin
    • Termal macunu yenileyin
    • Hasarlı komponenti değiştirin
    • Kısa devre kontrolü yapın
• Termal Kesme (Çıkışın Aniden Kesilmesi)
  • Olası Nedenler:
    • Termal koruma devresinin devreye girmesi
    • Aşırı akım koruması
    • İç sıcaklık limitinin aşılması
    • Yetersiz soğutma
  • Çözümler:
    • Modülün soğumasını bekleyin
    • Soğutmayı iyileştirin
    • Yük seviyesini azaltın
    • Fanın çalıştığından emin olun (kullanılıyorsa)

Verimlilik ve Yük Sorunları

Verimlilik düşüklüğü ve yük ile ilgili problemler:

• Düşük Verimlilik
  • Olası Nedenler:
    • Çok büyük giriş-çıkış voltaj farkı
    • Çok hafif yük (düşük yük verimsizliği)
    • Yüksek sıcaklık
    • Komponent kalitesi sorunu
  • Çözümler:
    • Giriş voltajını yükselterek voltaj farkını azaltın
    • Optimum yük aralığında çalıştırın (%50-80)
    • Soğutmayı iyileştirin
    • Yüksek ESR kapasitörleri daha kalitelileriyle değiştirin
• Yüksek Akım Çekilmesine Rağmen Düşük Çıkış Gücü
  • Olası Nedenler:
    • Verimlilik kaybı
    • Giriş tarafında voltaj düşümü
    • İç kayıplar
    • MOSFET veya diyot sorunu
  • Çözümler:
    • Giriş güç kaynağı kapasitesini artırın
    • Daha kalın kablo kullanın
    • Giriş voltajını yükseltin
    • Güç komponentlerini kontrol edin
• Aşırı Akım Korumasının Sürekli Devreye Girmesi
  • Olası Nedenler:
    • Aşırı yük
    • Kısa devre
    • Yüksek indüktif/kapasitif yük
    • Akım sınırlama ayarı çok düşük
  • Çözümler:
    • Çıkış tarafında kısa devre kontrolü yapın
    • Yük akımını azaltın
    • Kapasitif yükler için yumuşak başlatma devresi ekleyin
    • Yükü kademeli olarak artırın

Gürültü ve EMI Sorunları

Elektriksel gürültü ve elektromanyetik girişim problemleri:

• Yüksek Çıkış Gürültüsü (Ripple)
  • Olası Nedenler:
    • Yetersiz çıkış filtreleme kapasitörleri
    • Yüksek anahtarlama gürültüsü
    • Yüksek ESR kapasitörler
    • PCB düzeni sorunları
  • Çözümler:
    • Çıkış tarafına daha büyük kapasitörler ekleyin
    • Düşük ESR kapasitörler kullanın
    • LC filtre devresi ekleyin
    • Kablolarda ferrit boncuklar kullanın
• EMI/RFI Yayılımı
  • Olası Nedenler:
    • Ekransız indüktörler
    • Yetersiz PCB topraklaması
    • Uzun yüksek frekanslı yollar
    • Ekransız kablolar
  • Çözümler:
    • Modülü metal muhafazaya alın
    • Ekranlı kablolar kullanın
    • Ferrit boncuklar ve EMI filtreleri ekleyin
    • Hassas ekipmanlardan uzakta konumlandırın
• Ses Sistemlerinde Duyulabilir Gürültü
  • Olası Nedenler:
    • Düşük anahtarlama frekansı
    • Topraklama problemleri
    • Güç kaynağı gürültüsünün ses devresine sızması
    • Yetersiz filtreleme
  • Çözümler:
    • Ses devresine özel güç filtreleme ekleyin
    • Ses ve güç topraklama noktalarını optimize edin
    • Güç ve sinyal kablolarını ayırın
    • Çıkış tarafına LC filtresi ekleyin

---

Teknik Karşılaştırmalar

DC-DC 10A 250W Voltaj Yükseltici Dönüştürücü LED Sürücü Devre Kartının diğer popüler DC-DC dönüştürücülerle karşılaştırması ve seçim kriterleri.

Farklı Güç Seviyelerine Sahip Boost Dönüştürücüler

Benzer tipteki ancak farklı güç kapasitesine sahip voltaj yükseltici modüllerin karşılaştırması:

• DC-DC 10A 250W Voltaj Yükseltici (Bu Ürün)
  • Güç Kapasitesi: 250W maksimum
  • Akım Kapasitesi: 10A sürekli
  • Giriş/Çıkış Aralığı: 8.5-48V giriş, 10-50V çıkış
  • Boyut ve Ağırlık: Orta-büyük boyut, yaklaşık 80g
  • En Uygun Olduğu Durumlar: Yüksek güçlü LED dizileri, endüstriyel uygulamalar, güç kaynakları
• 150W 6A Boost Dönüştürücüler
  • Güç Kapasitesi: 150W maksimum
  • Akım Kapasitesi: 6A sürekli
  • Giriş/Çıkış Aralığı: Genellikle 10-32V giriş, 12-35V çıkış
  • Boyut ve Ağırlık: Orta boy, yaklaşık 50-60g
  • En Uygun Olduğu Durumlar: Orta güçlü aydınlatma, elektronik projeler, küçük motor uygulamaları
• 60W 3A Boost Dönüştürücüler
  • Güç Kapasitesi: 60W maksimum
  • Akım Kapasitesi: 3A sürekli
  • Giriş/Çıkış Aralığı: Genellikle 3.5-30V giriş, 5-35V çıkış
  • Boyut ve Ağırlık: Kompakt, yaklaşık 20-30g
  • En Uygun Olduğu Durumlar: Küçük elektronik projeler, batarya beslemeli sistemler, mobil uygulamalar
• 20W 2A Boost Dönüştürücüler
  • Güç Kapasitesi: 20W maksimum
  • Akım Kapasitesi: 2A sürekli
  • Giriş/Çıkış Aralığı: Genellikle 2-24V giriş, 5-28V çıkış
  • Boyut ve Ağırlık: Çok kompakt, yaklaşık 10g
  • En Uygun Olduğu Durumlar: Düşük güçlü projeler, sensör sistemleri, küçük LED'ler, Arduino projeleri

Boost vs Buck vs Buck-Boost Dönüştürücüler

Farklı tipteki DC-DC dönüştürücülerin karşılaştırılması:

• Boost (Step-Up) Dönüştürücüler (Bu Ürün)
  • Temel Fonksiyon: Giriş voltajını yükseltir
  • Verimlilik: Tipik %85-95
  • Çalışma Prensibi: Endüktör enerji depolama, anahtarlama ile yükseltme
  • Avantajlar: Basit tasarım, yüksek verimlilik, düşük komponent sayısı
  • Dezavantajlar: Çıkış voltajı her zaman girişten yüksek olmalıdır
• Buck (Step-Down) Dönüştürücüler
  • Temel Fonksiyon: Giriş voltajını düşürür
  • Verimlilik: Tipik %90-97
  • Çalışma Prensibi: PWM kontrollü anahtarlama, endüktif enerji transferi
  • Avantajlar: Çok yüksek verimlilik, düşük çıkış dalgalanması
  • Dezavantajlar: Çıkış voltajı her zaman girişten düşük olmalıdır
• Buck-Boost Dönüştürücüler
  • Temel Fonksiyon: Voltajı yükseltebilir veya düşürebilir
  • Verimlilik: Tipik %80-90
  • Çalışma Prensibi: Çift aşamalı veya 4-anahtarlı topoloji
  • Avantajlar: Geniş giriş-çıkış aralığı, çok yönlülük
  • Dezavantajlar: Daha karmaşık tasarım, biraz daha düşük verimlilik
• SEPIC Dönüştürücüler
  • Temel Fonksiyon: Voltajı yükseltebilir veya düşürebilir, polarite korunur
  • Verimlilik: Tipik %78-88
  • Çalışma Prensibi: Çift endüktör, kapasitif enerji transferi
  • Avantajlar: Orijinal polariteyi korur, geniş giriş aralığı
  • Dezavantajlar: Daha fazla komponent, daha karmaşık tasarım

Uygulama Senaryolarına Göre Seçim

Farklı uygulama senaryoları için en uygun dönüştürücü tipi seçimi:

• Yüksek Güçlü LED Aydınlatma Sistemleri
  • En İyi Seçim: DC-DC 10A 250W Voltaj Yükseltici (Bu ürün)
  • Neden: Yüksek güç kapasitesi, kararlı çıkış, yüksek akım desteği
  • Alternatif: Sabit akım LED sürücüler (daha pahalı ancak akım regülasyonu daha iyi)
  • Dikkat Edilmesi Gerekenler: Termal yönetim, uygun kablo kalınlığı, LED grupları için voltaj uyumluluğu
• Batarya Beslemeli Sistemler
  • En İyi Seçim: Buck-Boost veya SEPIC dönüştürücüler
  • Neden: Batarya voltajı değişimine rağmen sabit çıkış
  • Alternatif: Boost dönüştürücü (batarya en düşük halde bile yeterli giriş voltajı sağlıyorsa)
  • Dikkat Edilmesi Gerekenler: Batarya koruma, düşük durum verimliliği, boşta akım çekişi
• Solar Güç Sistemleri
  • En İyi Seçim: MPPT kontrolörlü boost dönüştürücüler
  • Neden: Değişken solar panel çıkışından stabil voltaj elde etme
  • Alternatif: Standart boost dönüştürücü + harici MPPT kontrolör
  • Dikkat Edilmesi Gerekenler: Giriş voltaj aralığı, verimlilik, güneş paneli uyumluluğu
• Otomotiv ve Taşıt Elektronik Sistemleri
  • En İyi Seçim: Geniş giriş aralıklı yüksek güçlü boost dönüştürücüler
  • Neden: Araç elektrik sistemi voltaj dalgalanmalarına dayanıklılık
  • Alternatif: Darbe ve geçici koruma devreli özel otomotiv DC-DC dönüştürücüler
  • Dikkat Edilmesi Gerekenler: Giriş koruması, titreşim dayanımı, geniş sıcaklık aralığı
• Arduino ve Elektronik Projeler
  • En İyi Seçim: Düşük-orta güçlü ayarlanabilir boost dönüştürücüler
  • Neden: Esneklik, küçük boyut, düşük maliyet
  • Alternatif: Modüler buck-boost dönüştürücüler (daha geniş voltaj aralığı için)
  • Dikkat Edilmesi Gerekenler: Düşük gürültülü regülasyon, kolay arayüz, kompakt boyut

Maliyet-Performans Analizi

Farklı güç çözümlerinin ekonomik açıdan değerlendirilmesi:

• Güç Kapasitesine Göre Maliyet
  • Düşük Güç (≤50W): Düşük maliyet, watt başına maliyet yüksek
  • Orta Güç (50-150W): Makul maliyet, optimal watt başına maliyet
  • Yüksek Güç (≥150W): Yüksek mutlak maliyet, düşük watt başına maliyet
  • Bu Ürün (250W): Watt başına maliyet açısından ekonomik seçenek
• Uzun Vadeli Maliyet Değerlendirmesi
  • Enerji Verimliliği: Yüksek verimli dönüştürücüler uzun vadede enerji tasarrufu sağlar
  • Komponent Ömrü: Kaliteli komponentler daha uzun ömür ve daha az değiştirme gerektirir
  • Soğutma Maliyeti: İyi tasarlanmış soğutma sistemleri ek fan/soğutma ihtiyacını azaltır
  • Bakım İhtiyacı: Kaliteli ürünler daha az bakım ve arıza giderme gerektirir
• Performans/Fiyat Optimizasyonu
  • DIY/Hobi Projeleri: Düşük-orta güçlü modüller genellikle yeterlidir
  • Profesyonel Uygulamalar: Yüksek kaliteli, endüstriyel sınıf dönüştürücüler tercih edilmelidir
  • LED Aydınlatma: Yüksek güçlü boost dönüştürücüler maliyet-etkin bir çözümdür
  • Kritik Sistemler: Maliyet ikincil öncelik olmalı, güvenilirlik ve performans öne çıkmalıdır
• Gizli Maliyetler
  • Ek Komponentler: Filtreleme, koruma, soğutma için gerekli ek donanımlar
  • Arıza Maliyeti: Kritik uygulamalarda düşük kaliteli dönüştürücü arızası yüksek maliyet yaratabilir
  • Uygulama Maliyeti: Karmaşık ürünlerin entegrasyonu daha çok zaman/işçilik gerektirir
  • Uyumluluk Sorunları: Voltaj/akım uyumsuzluklarının giderilmesi ek masraf çıkarabilir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
