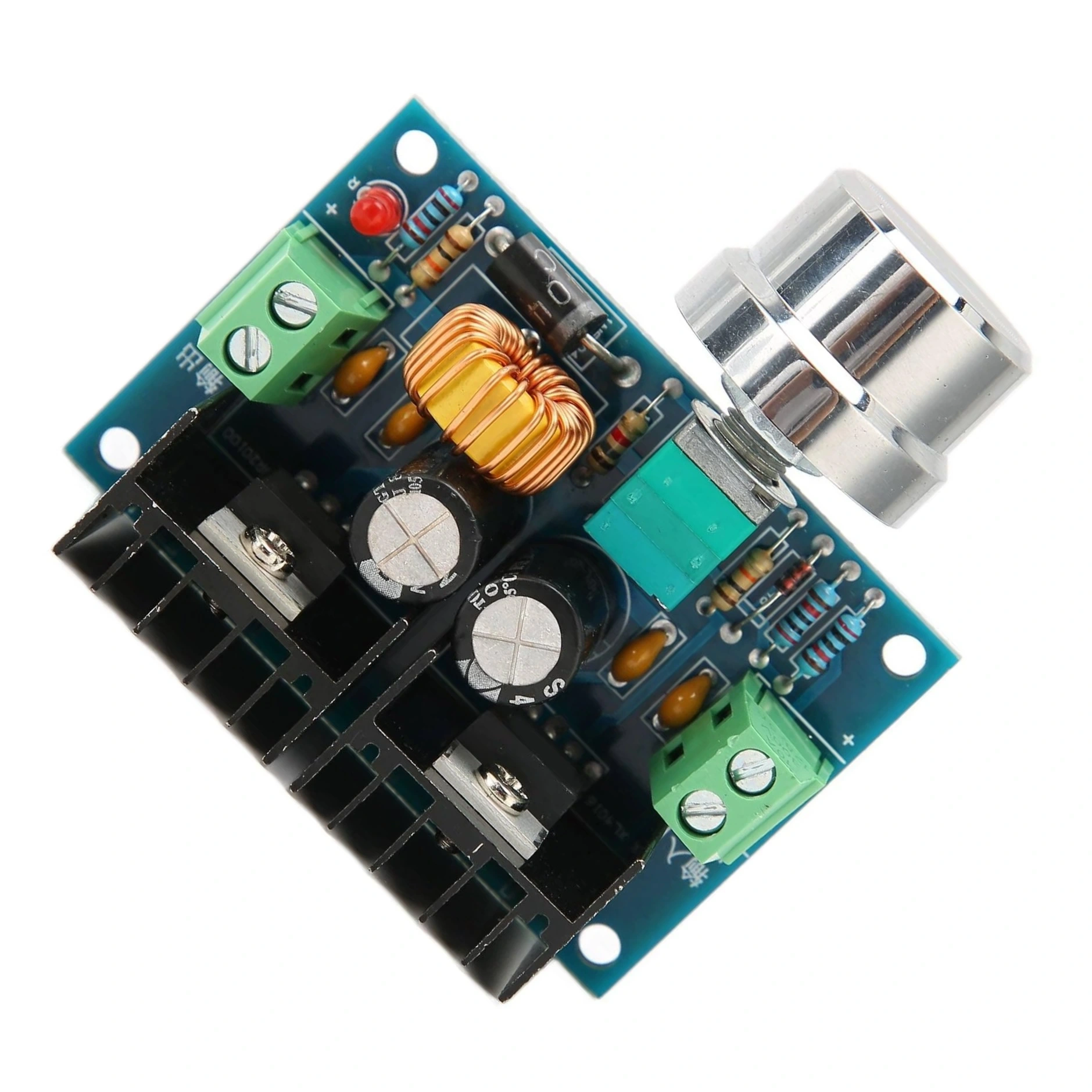

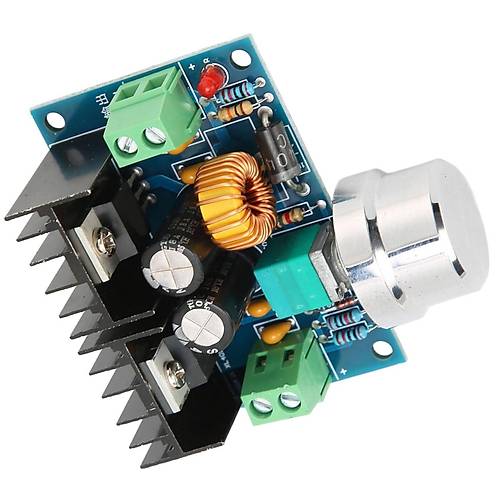

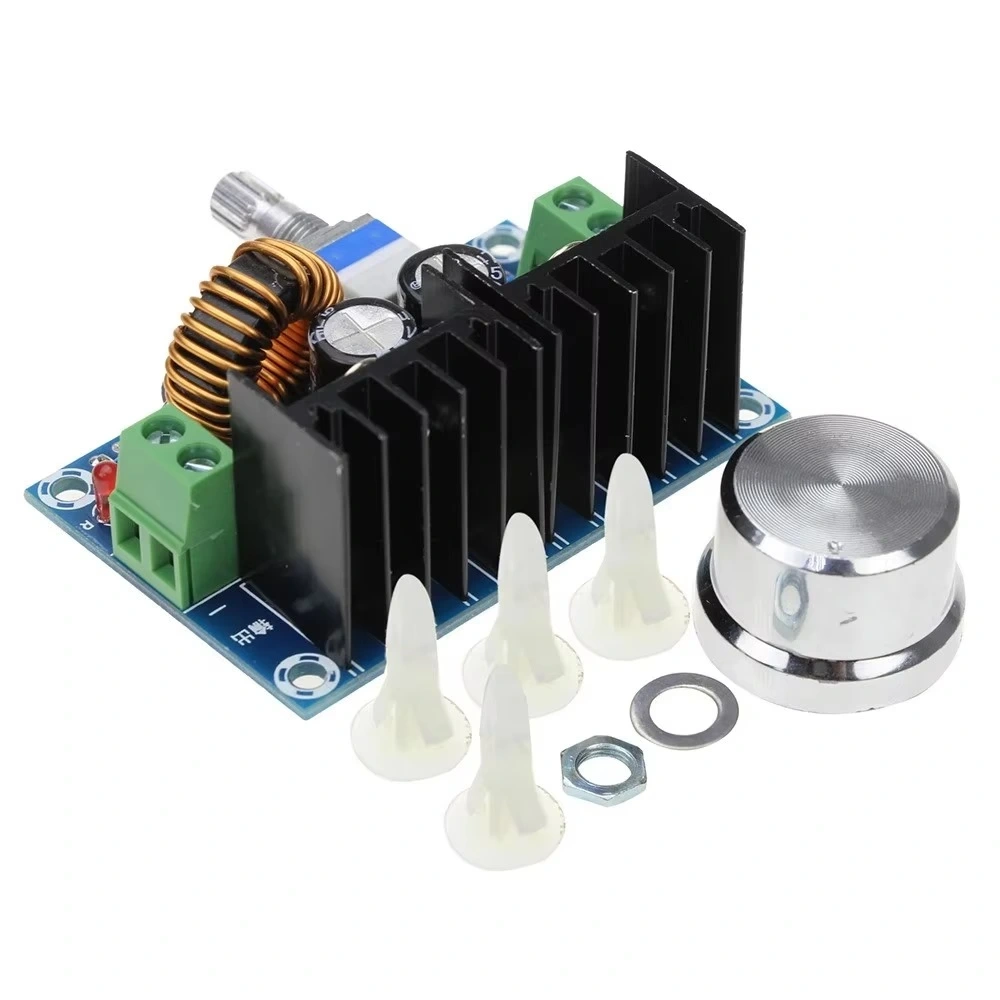

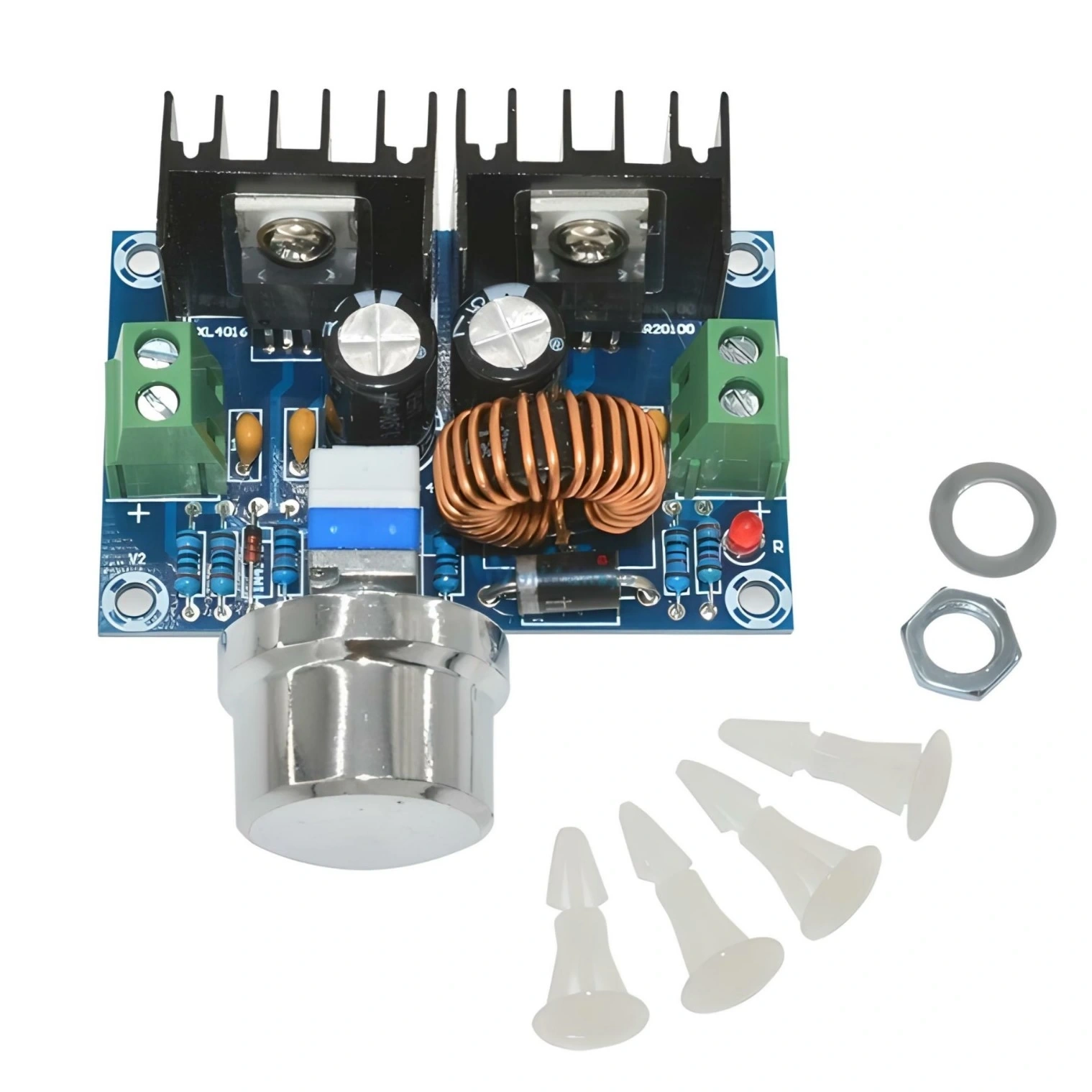

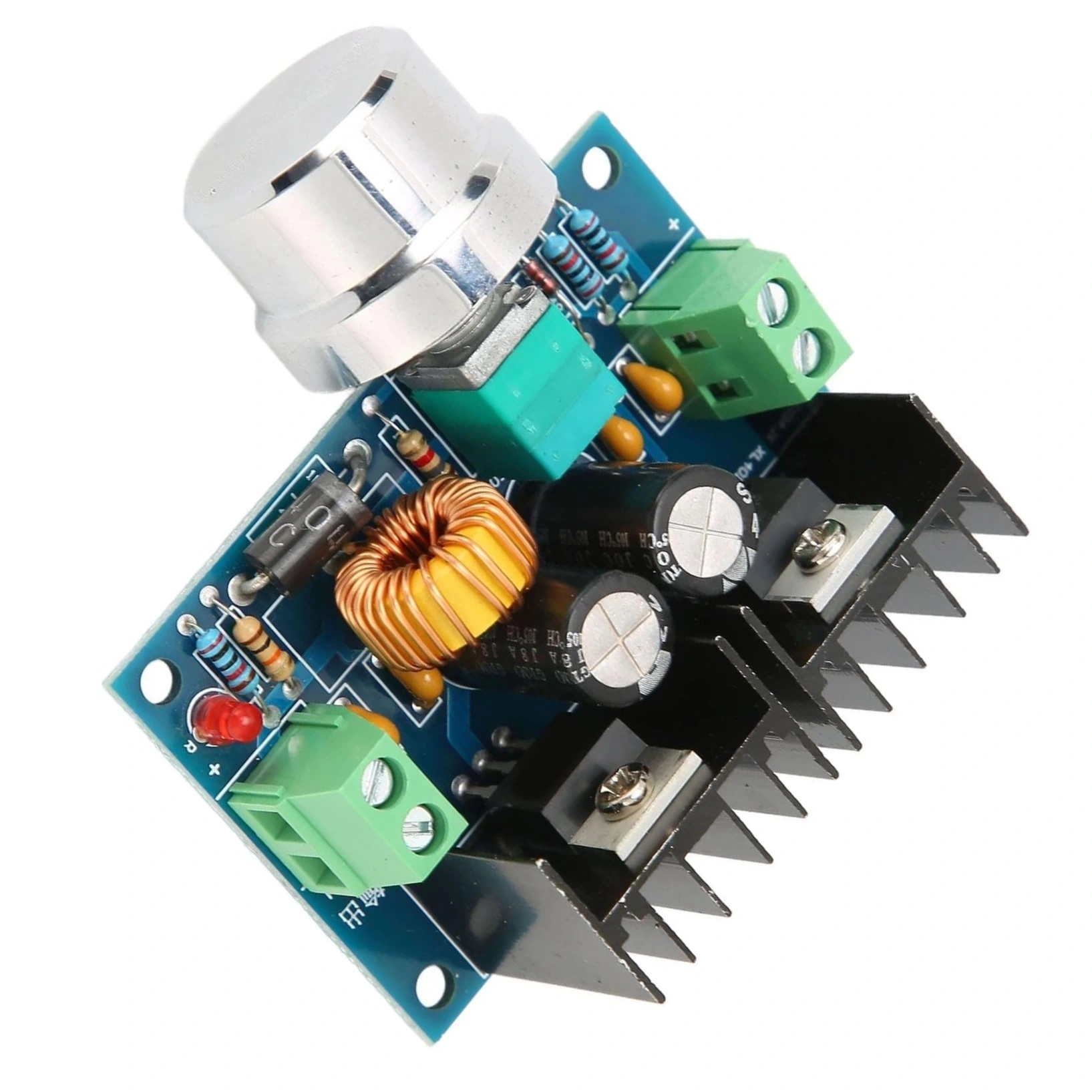

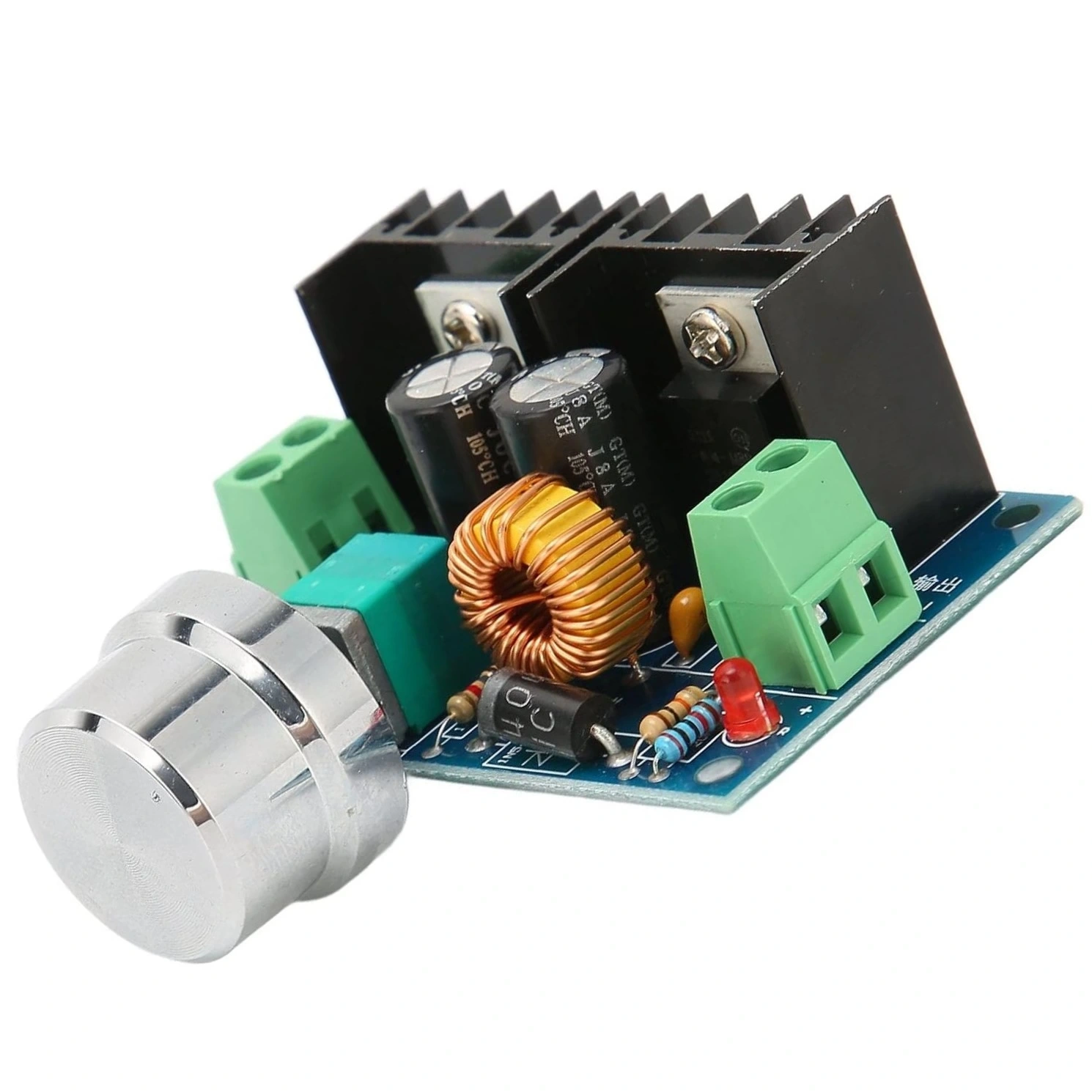

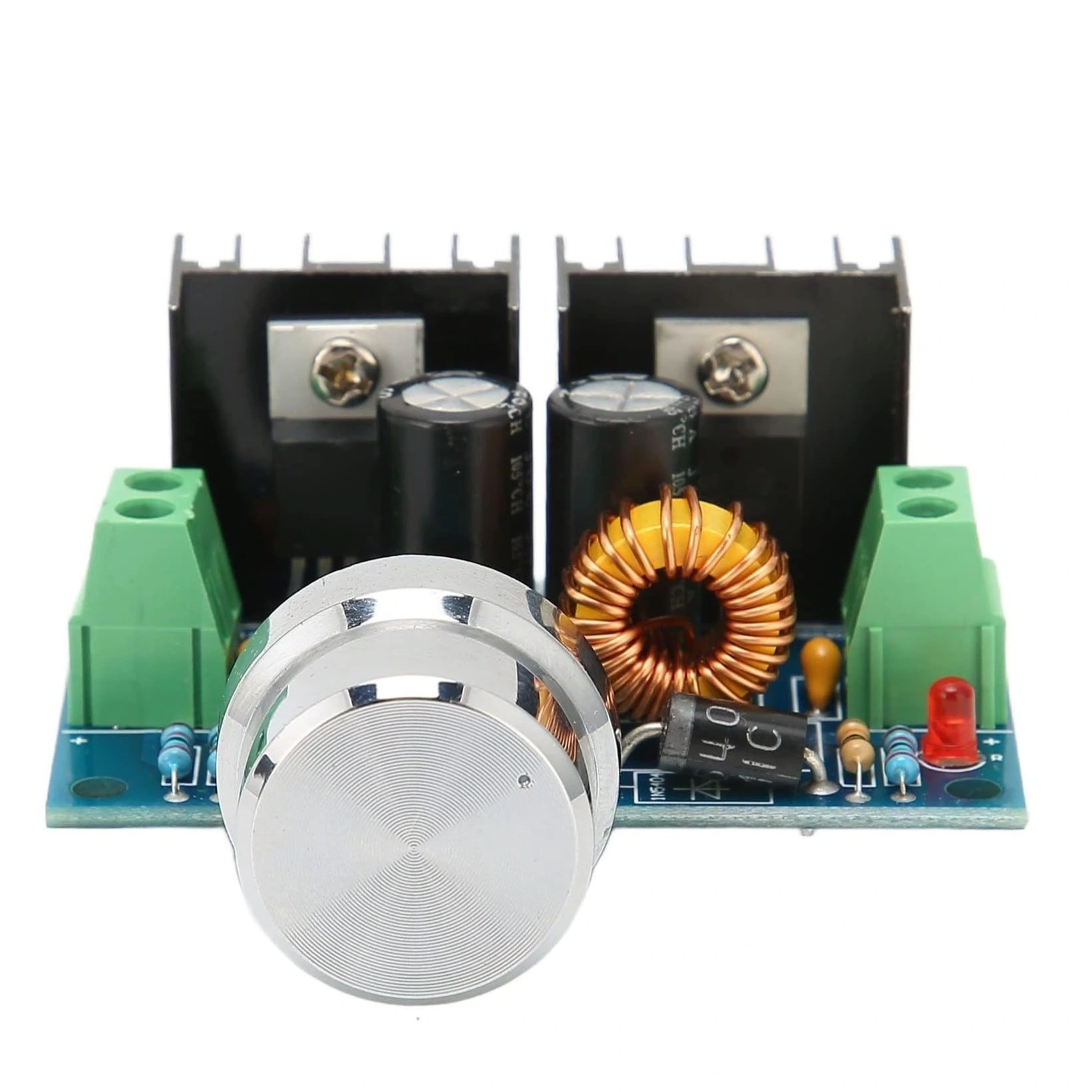

XH-M401 8A 200W Voltaj Düşürücü Regülatör Kartı XL4016 Pot Ayarlı

XH-M401 8A 200W Voltaj Düşürücü Regülatör Kartı XL4016 Pot Ayarlı

XH-M401 8A 200W Voltaj Düşürücü Regülatör Kartı, yüksek güç uygulamaları için tasarlanmış, XL4016 entegre devresi tabanlı verimli bir step-down (buck) dönüştürücüdür.

4-40V DC giriş voltajını, 1.25-36V aralığında ayarlanabilir çıkış voltajına dönüştürebilen bu kompakt modül, 8A sürekli akım sağlama kapasitesiyle 200W'a kadar güç ihtiyaçlarınızı karşılar.

Potansiyometre ile kolay voltaj ayarı yapılabilen bu kart, geniş giriş voltaj aralığı ve yüksek dönüşüm verimliliği sayesinde çeşitli elektronik projelerde sabit ve kararlı DC güç kaynağı olarak kullanılabilir.

XL4016 entegresi etrafında geliştirilen bu yüksek verimli regülatör, %96'ya varan enerji tasarrufu, düşük ısınma ve stabil çıkış performansı sunar. Üzerindeki entegre ısı emici ve güçlü soğutma sistemi sayesinde yüksek akım gerektiren uygulamalarda bile güvenilir çalışma sağlar.

Terminal bloklarındaki sağlam vidalı bağlantılar, yüksek akım uygulamaları için güvenli bir elektronisel bağlantı imkanı sunarken, dahili koruma devreleri, aşırı akım, aşırı ısınma ve kısa devre durumlarında modülü korur.

XH-M401 8A 200W Voltaj Düşürücü Regülatör Kartı, Arduino projeleri, LED aydınlatma sistemleri, motorlar, robotik uygulamalar, ses amplifikatörleri ve endüstriyel kontrol sistemleri gibi çeşitli alanlarda kullanılabilir. Voltaj dönüştürücüler kategorisinde öne çıkan bu ürün, araba aküleri, güneş panelleri veya laboratuvar güç kaynaklarından stabil ve güvenilir güç sağlamak için mükemmel bir çözümdür.

---

Teknik Özellikler

XH-M401 8A 200W Voltaj Düşürücü Regülatör Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: XL4016E DC-DC Buck Dönüştürücü
• Giriş Voltajı Aralığı: 4V - 40V DC
• Çıkış Voltajı Aralığı: 1.25V - 36V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 8A (sürekli), 10A (kısa süreli peak)
• Maksimum Güç Kapasitesi: 200W
• Dönüştürücü Tipi: Buck (Step-Down) Dönüştürücü
• Dönüştürücü Verimi: Tipik %96 (yük ve voltaj şartlarına bağlı olarak)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Anahtarlama Frekansı: 180 kHz (sabit frekans)
• Voltaj Ayarı: Potansiyometre ile manuel ayar
• Koruma Özellikleri: Termal koruma, kısa devre koruması, aşırı akım sınırlama
• Çıkış Dalgalanması (Ripple): < 50mV (tam yükte)
• Yük Regülasyonu: ±0.5% (yük değişimlerinde)
• Hat Regülasyonu: ±0.5% (giriş voltajı değişimlerinde)
• Soğutma Sistemi: Alüminyum ısı emici
• PCB Boyutları: Yaklaşık 60 × 49 × 25mm (U×G×Y)
• Montaj Delikleri: 4 adet, 3mm çapında
• Giriş/Çıkış Bağlantıları: Vidalı terminal blokları (max 12AWG)
• Ağırlık: Yaklaşık 50g

---

Bağlantı ve Kurulum

XH-M401 regülatör kartının doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

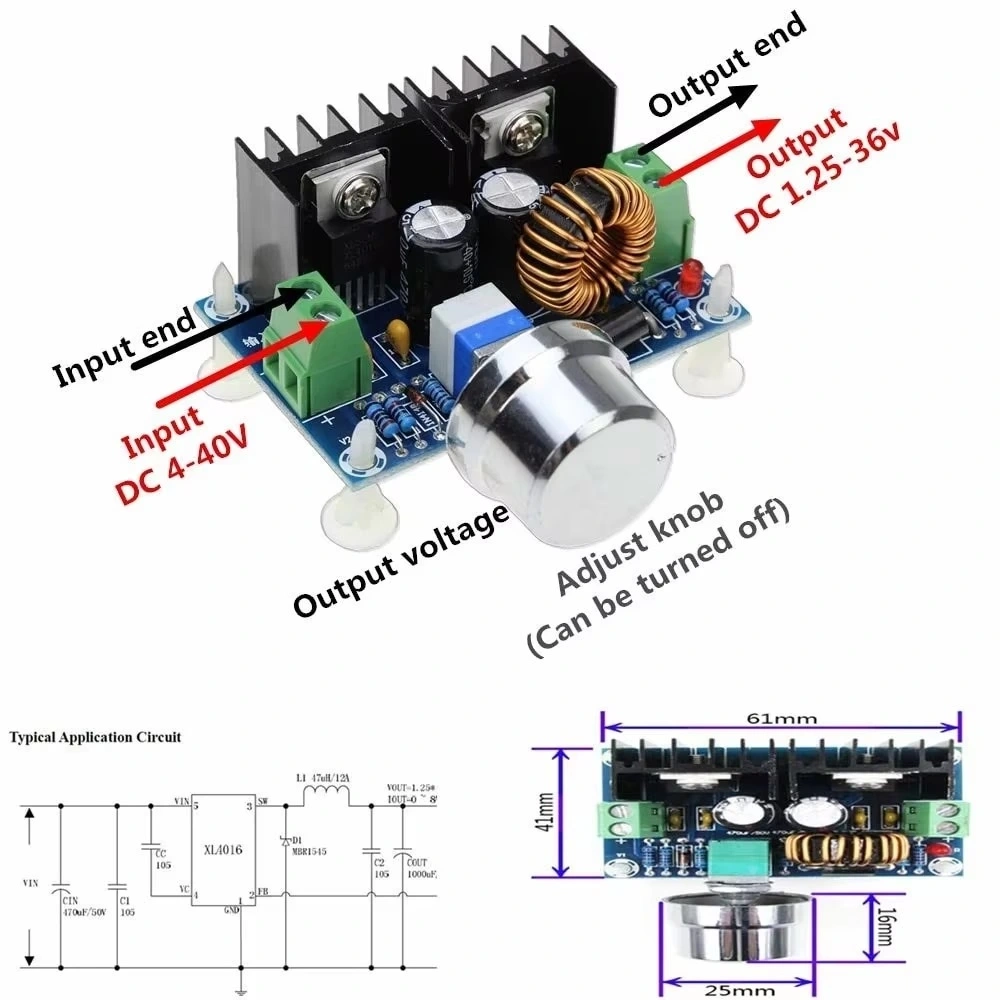

Temel Bağlantı Şeması

Modülün ana bağlantı noktaları ve temel kurulum adımları:

• Terminal Bağlantı Noktaları
  • IN+: Giriş DC güç kaynağının pozitif (+) terminali
  • IN-: Giriş DC güç kaynağının negatif (-) terminali
  • OUT+: Çıkış DC voltajının pozitif (+) terminali
  • OUT-: Çıkış DC voltajının negatif (-) terminali
• Bağlantı Adımları
  • Giriş voltajının 4-40V aralığında olduğundan emin olun
  • Kablolarınızın akım taşıma kapasitesinin yeterli olduğunu kontrol edin
  • Öncelikle IN+ ve IN- terminallerine güç kaynağını bağlayın (polariteye dikkat edin)
  • Potansiyometre ile istenen çıkış voltajını ayarlayın
  • Ayarlanan voltajı multimetre ile doğrulayın
  • Güç kaynağını kapatın ve yükü OUT+ ve OUT- terminallerine bağlayın
  • Güç kaynağını tekrar açarak sistemi çalıştırın
• Voltaj Ayarlama
  • Potansiyometreyi çevirerek çıkış voltajını 1.25V ile 36V arasında ayarlayabilirsiniz
  • Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
  • Hassas ayar için küçük adımlarla ayarlama yapın
  • Ayarlama sırasında multimetre ile ölçüm yaparak doğru voltajı ayarlayın

Soğutma ve Termal Yönetim

XH-M401 regülatör kartının soğutma sistemi ve optimum çalışma için termal yönetim bilgileri:

• Entegre Soğutma Sistemi
  • Modül, alüminyum ısı emici ile donatılmıştır
  • Isı emici, XL4016 çipinin altına direkt termal bağlantı sağlar
  • Yüksek güç uygulamalarında ek soğutma gerekebilir
  • 5A üzeri uygulamalarda ek soğutma fanı takılması önerilir
• Optimum Montaj ve Yerleşim
  • Modülü hava akışını engellemeyecek şekilde monte edin
  • Isı emici etrafında en az 20mm boşluk bırakın
  • Yatay montaj en iyi soğutma performansını sağlar
  • Kapalı muhafazalarda havalandırma delikleri açın
• Yüksek Güç Uygulamaları için Ek Soğutma
  • 150W üzerindeki uygulamalarda aktif soğutma (fan) ekleyin
  • Yüksek ortam sıcaklıklarında (>30°C) modül kapasitesini %70-80 seviyesine düşürün
  • Uzun süreli yüksek akım uygulamaları için ek metal soğutucu plakası kullanın
  • Isı emici ile ek soğutucu arasına termal macun uygulayın
• Termal Koruma Özellikleri
  • XL4016 çipi dahili termal koruma mekanizmasına sahiptir
  • Aşırı ısınma durumunda otomatik olarak çıkış akımını sınırlar
  • Termal koruma devreye girdiğinde yükü azaltın ve soğutmayı iyileştirin
  • Sürekli termal koruma modunda çalışmak modül ömrünü kısaltır

Koruma Devreleri ve Güvenlik Özellikleri

XH-M401 regülatör kartının entegre koruma mekanizmaları ve güvenli çalışma için dikkat edilecek noktalar:

• Aşırı Akım Koruması
  • XL4016 çipi dahili akım sınırlama devresine sahiptir
  • Maksimum akım limitini aşma durumunda çıkış voltajını düşürür
  • Uzun süreli aşırı akım durumlarından kaçının
  • Kritik uygulamalarda ek sigorta kullanılması önerilir
• Kısa Devre Koruması
  • Çıkış kısa devre olduğunda XL4016 çipi akımı sınırlar
  • Kısa devre durumunda hızlıca güç kaynağını kesin
  • Sürekli kısa devre durumundan kaçınılmalıdır
  • Kısa devre sonrası normal çalışmaya dönmek için sistemi yeniden başlatın
• Termal Koruma
  • Çip sıcaklığı güvenli limiti aştığında çıkış akımı otomatik olarak sınırlanır
  • Termal koruma devreye girdiğinde modül yükü düşürün
  • Aşırı ısınma durumunda soğutma iyileştirin veya güç tüketimini azaltın
  • Termal koruma, modülün hasar görmesini önler ancak sürekli devrede kalmamalıdır
• Giriş Voltaj Koruması
  • Modül, maksimum 40V giriş voltajı ile sınırlıdır
  • 40V üzerindeki giriş voltajları modüle zarar verebilir
  • Voltaj dalgalanmaları olan sistemlerde ek koruma devresi düşünün
  • Otomotiv sistemleri gibi yüksek dalgalanma olan kaynaklarda ek regülatör kullanın

Filtreleme ve Gürültü Azaltma

Daha temiz güç çıkışı ve EMI gürültüsünün azaltılması için öneriler:

• Giriş Filtreleme
  • Giriş tarafına 1000-2200μF elektrolitik kondansatör ekleyerek voltaj dalgalanmalarını azaltın
  • 100nF seramik kondansatör, yüksek frekanslı gürültüyü filtrelemede yardımcı olur
  • Uzun giriş hatları için ferrit boncuk kullanın
  • Araç güç sistemlerinden beslenirken geniş giriş filtresi önerilir
• Çıkış Filtreleme
  • Çıkış dalgalanmasını (ripple) azaltmak için 470μF kondansatör eklenebilir
  • LC filtre devresi ile daha temiz çıkış elde edilebilir
  • Hassas analog devreleri beslerken ek regülatör veya filtre kullanın
  • Düşük ESR kondansatörler daha iyi filtreleme sağlar
• EMI/RFI Azaltma
  • Modülü metal muhafaza içine alarak elektromanyetik emisyonu azaltın
  • Kritik devreleri modülden uzak tutun veya ekranlanmış kablolar kullanın
  • Güç ve sinyal kablolarını ayırın, çapraz geçişlerden kaçının
  • Topraklama noktalarını optimize ederek gürültüyü azaltın
• Özel Uygulama Filtreleri
  • Ses sistemleri için özel güç filtreleri ekleyin
  • RF devreleri beslerken çok kademeli filtreleme yapın
  • Hassas ölçüm ekipmanları için regüle edilmiş ikincil besleme kullanın
  • Motor sürücüleri için güçlü giriş filtresi ve snubber devreleri ekleyin

---

Uygulama Alanları

XH-M401 regülatör kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Yüksek Güçlü Elektronik Projeleri

200W kapasitesi ile çeşitli yüksek güçlü uygulamalar için uygun güç kaynağı çözümleri:

• Güçlü LED Sistemleri
  • Yüksek güçlü LED projektörler (10-50W)
  • LED panel aydınlatma sistemleri
  • Uzun LED şerit uygulamaları (5-20m)
  • Endüstriyel ve dekoratif aydınlatma çözümleri
• Ses Sistemleri
  • 30-100W sınıfı D amplifikatörleri
  • Taşınabilir veya araba ses sistemleri
  • Subwoofer amplifikatörleri
  • DJ ekipmanları ve sahne ses sistemleri
• Motor Kontrol Sistemleri
  • DC motor sürücüleri (12-24V)
  • Step motor kontrolörleri
  • Servo sistemler ve aktuatörler
  • Robotik platform güç kaynakları
• Laboratuvar ve Test Ekipmanları
  • Ayarlanabilir güç kaynağı olarak kullanım
  • Test düzenekleri için güç beslemesi
  • Komponent test sistemleri
  • Elektronik yük beslemesi

Endüstriyel ve Otomotiv Uygulamaları

Dayanıklı tasarımı ile zorlu ortamlarda kullanım alanları:

• Otomotiv Elektroniği
  • 24V araç sistemlerinden 12V cihazlar için dönüştürücü
  • Araç içi multimedya sistemleri güç kaynağı
  • LED far ve aydınlatma sistemleri
  • Araç içi soğutma/ısıtma sistemleri kontrolü
• Endüstriyel Kontrol Sistemleri
  • PLC sistemleri için regüle güç kaynağı
  • Sensör ve aktüatör beslemeleri
  • Kontrol paneli bileşenleri
  • Uzak izleme ve telemetri sistemleri
• CCTV ve Güvenlik Sistemleri
  • Kamera güç beslemeleri (12V/5V)
  • Kayıt cihazları için güç kaynağı
  • Alarm sistemleri
  • Erişim kontrolü donanımları
• Saha Ekipmanları
  • Mobil cihaz şarj istasyonları
  • Taşınabilir güç kaynakları
  • Uzak lokasyon ekipmanları
  • Veri toplama sistemleri

Yenilenebilir Enerji Sistemleri

Alternatif enerji kaynaklarıyla entegrasyon için ideal:

• Solar Güç Sistemleri
  • Solar panel çıkışlarından sabit voltaj elde etme (18-36V → 12V/5V)
  • Küçük ve orta ölçekli güneş enerjisi sistemleri
  • Off-grid solar aydınlatma çözümleri
  • Güneş enerjili sulama sistemleri
• Rüzgar Türbini Uygulamaları
  • Küçük rüzgar türbinlerinden kararlı gerilim üretimi
  • Batarya şarj sistemleri
  • Hibrit enerji sistemleri (solar + rüzgar)
  • Sürdürülebilir enerji projeleri
• Batarya Tabanlı Sistemler
  • 24V/36V batarya paketlerinden 12V/5V elde etme
  • Elektrikli bisiklet sistemleri
  • UPS ve yedek güç sistemleri
  • Lityum batarya paketlerinden regüle güç sağlama
• Enerji Hasadı
  • Çeşitli yenilenebilir kaynaklardan elde edilen düzensiz voltajı regüle etme
  • Hibrit enerji depolama sistemleri
  • Uzaktan izleme istasyonları güç yönetimi
  • IoT sensör ağları için enerji yönetimi

Arduino ve Mikrodenetleyici Projeleri

Elektronik prototipleme ve maker projelerinde kullanım alanları:

• Çoklu Voltaj Gerektiren Projeler
  • Tek bir kaynaktan farklı voltaj seviyeleri oluşturma (24V, 12V, 5V, 3.3V)
  • Robotik projelerde karma güç ihtiyaçları
  • CNC ve 3D yazıcı beslemeleri
  • Arduino ve motor/servo kombinasyonları
• Yüksek Akım Gerektiren Arduino Projeleri
  • Çok sayıda LED ve actuator kullanan sistemler
  • Büyük servo motor dizileri
  • Güçlü Peltier ısıtma/soğutma kontrolleri
  • Yüksek güçlü RF ve haberleşme modülleri
• IoT ve Sensör Ağları
  • Yüksek voltajlı güç kaynaklarından sensör beslemesi
  • Endüstriyel IoT sistemleri
  • Dış mekan sensör ve aktüatör ağları
  • Uzun mesafe veri aktarım sistemleri
• Eğitim ve Demonstrasyon Sistemleri
  • Elektronik laboratuvarlarında güç kaynağı
  • STEM eğitim kitleri
  • Eğitim robotları ve elektromekanik sistemler
  • Makerspace ve paylaşımlı atölye projeleri

---

Performans Optimizasyonu

XH-M401 regülatör kartından maksimum performans almak için verimlilik, ısı yönetimi ve güvenilirlik ipuçları.

Verimlilik Optimizasyonu

Enerji verimliliğini artırma ve güç kaybını azaltma yöntemleri:

• Optimum Çalışma Noktası Seçimi
  • En yüksek verimlilik için giriş voltajını çıkış voltajına mümkün olduğunca yakın tutun
  • İdeal olarak giriş/çıkış voltaj oranı 1.5-3 arasında olmalıdır
  • Çok düşük çıkış voltajlarından (giriş voltajının %10'undan az) kaçının
  • Nominal yükün %30-80'i arasında çalıştırmak optimum verimlilik sağlar
• Güç Kaynağı Seçimi
  • Kararlı ve düşük gürültülü giriş güç kaynağı kullanın
  • Kısa süreli voltaj düşümleri için kapasitör bankası ekleyin
  • Düzensiz kaynaklardan besleme yaparken ek giriş filtresi kullanın
  • Batarya ile çalışırken voltaj değişimlerini hesaba katın
• Kablo ve Bağlantı Optimizasyonu
  • Yüksek akım için uygun kalınlıkta kablo kullanın (8A için minimum 14AWG)
  • Bağlantı noktalarını temiz ve sıkı tutun, gevşek bağlantılar enerji kaybına neden olur
  • Kablo uzunluğunu minimumda tutarak iletim kayıplarını azaltın
  • Terminal noktalarında ısınma olup olmadığını periyodik olarak kontrol edin
• Yük Karakteristiklerine Göre Optimizasyon
  • İndüktif yükler (motorlar) için paralel söndürme devreleri ekleyin
  • Kapasitif yüklerin ani akım çekişlerine karşı çıkış filtresi kullanın
  • Hassas yükler için ikincil filtreleme veya regülasyon düşünün
  • Darbeli yükler için ek çıkış kapasitörü ekleyin

Isı Yönetimi ve Soğutma

Yüksek güç uygulamalarında etkili termal yönetim teknikleri:

• Pasif Soğutma Optimizasyonu
  • Isı emicinin temiz ve tozdan arındırılmış olduğundan emin olun
  • Isı emici etrafında yeterli hava akışı sağlayın
  • Yüksek güç uygulamalarında daha büyük ısı emici kullanmayı düşünün
  • Termal macun ile ısı transferini optimize edin
• Aktif Soğutma Eklemeleri
  • 5A üzeri sürekli akım uygulamalarında küçük bir soğutma fanı ekleyin
  • Fan hava akışını doğrudan ısı emiciye yönlendirin
  • Gerekirse termostat kontrollü fan sistemi kurun
  • Sürekli yüksek güç için 40mm fan ideal olacaktır
• Montaj ve Çevre Koşulları
  • Modülü yatay pozisyonda monte edin (optimal konveksiyon için)
  • Kapalı muhafazalarda yeterli havalandırma açıklıkları bırakın
  • Diğer ısı üreten bileşenlerden uzakta konumlandırın
  • Yüksek ortam sıcaklıklarında çalışma kapasitesini düşürün
• Termal İzleme ve Güvenlik
  • Uzun süreli yüksek güç uygulamalarında termal izleme ekleyin
  • Termal sensörler ile aşırı ısınma durumunda otomatik kapatma sistemi kurun
  • Periyodik olarak ısı emicinin sıcaklığını kontrol edin
  • 60°C üzeri ısı emici sıcaklığında yükü azaltın

Uzun Süreli Güvenilirlik

Modülün ömrünü uzatma ve uzun vadeli kararlı çalışma için ipuçları:

• Nominal Değerlerin Altında Çalıştırma
  • Sürekli çalışmada maksimum kapasitesinin %70-80'i civarında kullanın
  • Aşırı termal ve elektriksel streslerden kaçının
  • Giriş voltajını maksimum limitin (40V) en az %10 altında tutun
  • Sık sıcak-soğuk çevrimlerinden kaçının
• Koruyucu Bakım ve Kontrol
  • Terminal bağlantılarını periyodik olarak kontrol edin ve gerekirse sıkın
  • Isı emici üzerindeki toz birikimini temizleyin
  • Kablolarda aşınma veya yıpranma belirtilerini kontrol edin
  • Ek soğutma ekipmanlarını düzenli olarak test edin
• Çevresel Koruma
  • Nem ve korozyona karşı koruyucu kaplama uygulayın
  • Toza karşı uygun muhafaza kullanın
  • Titreşimli ortamlarda sağlam montaj ve kablo sabitleme yapın
  • Aşındırıcı gazlara maruz kalacaksa ekstra korumalı muhafaza kullanın
• Yedekli Sistemler ve Acil Durum Planlaması
  • Kritik uygulamalarda yedek güç kaynağı veya paralel sistemler düşünün
  • Aşırı akım, aşırı voltaj durumlarında otomatik kesme sistemleri ekleyin
  • Modül arızası durumunda sistemi koruyacak güvenlik devreleri tasarlayın
  • Yüksek güç uygulamalarında yangın önleme tedbirleri alın

---

Sorun Giderme ve Yaygın Problemler

XH-M401 regülatör kartı kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Çıkış Voltajı Sorunları

Çıkış voltajıyla ilgili yaygın sorunlar ve çözümleri:

• Çıkış Voltajı Yok
  • Olası Nedenler:
    • Giriş gücü yok veya yetersiz
    • Ters polarite bağlantısı
    • Modül arızası
    • Çıkış kısa devre durumu
  • Çözümler:
    • Multimetre ile giriş voltajını kontrol edin (en az 4V olmalı)
    • Giriş ve çıkış polaritelerini doğrulayın
    • Çıkışta yük olmadığında da voltaj kontrol edin
    • Sigortaları ve koruma devrelerini kontrol edin
• Düşük veya Kararsız Çıkış Voltajı
  • Olası Nedenler:
    • Giriş voltajı çok düşük
    • Aşırı yük durumu
    • Yetersiz giriş filtreleme
    • Potansiyometre sorunu
  • Çözümler:
    • Giriş voltajının çıkış voltajından en az 2-3V yüksek olduğundan emin olun
    • Yük akımını ölçün ve modül kapasitesini aşmadığından emin olun
    • Giriş tarafına büyük kapasitör (1000-2200μF) ekleyin
    • Potansiyometreyi temizleyin veya değiştirin
• Çıkış Voltajı Ayarlanamıyor
  • Olası Nedenler:
    • Potansiyometre arızası
    • Geri besleme devresi sorunu
    • İç komponent arızası
  • Çözümler:
    • Potansiyometrenin mekanik olarak çalıştığından emin olun
    • Potansiyometrede renk değişimi veya yanık kontrolü yapın
    • Kontrol devresine giden bağlantıları kontrol edin
    • Gerekirse modülü değiştirin

Termal ve Soğutma Sorunları

Isınma ve soğutma ile ilgili problemler ve çözümleri:

• Aşırı Isınma
  • Olası Nedenler:
    • Yetersiz soğutma
    • Aşırı yük
    • Yetersiz hava akışı
    • Yüksek ortam sıcaklığı
  • Çözümler:
    • Ek soğutucu veya fan ekleyin
    • Yük akımını ölçün ve gerekirse azaltın
    • Modül etrafında yeterli boşluk bırakın
    • Harici fan ekleyin
• Isı Emicinin Aşırı Sıcak Olması
  • Olası Nedenler:
    • Termal macun/arayüz sorunu
    • Çip ile ısı emici arasında zayıf temas
    • Komponent arızası
  • Çözümler:
    • Isı emicinin doğru monte edildiğini kontrol edin
    • Termal arayüz malzemesini yenileyin
    • Çalışma koşullarını hafifletin
    • Aşırı ısınan belirli bileşenleri kontrol edin
• Termal Koruma Nedeniyle Kapanma
  • Olası Nedenler:
    • Aşırı akım çekişi
    • Soğutma sistemi yetersizliği
    • Yüksek ortam sıcaklığı
  • Çözümler:
    • Yük akımını azaltın
    • Soğutma sistemini iyileştirin
    • Çalışma çevrimini azaltın (aralıklı çalışma)
    • Ortam sıcaklığını düşürün

Verimlilik ve Yük Sorunları

Verimlilik ve yük kapasitesi ile ilgili sorunlar:

• Düşük Verimlilik
  • Olası Nedenler:
    • Giriş-çıkış voltaj farkının çok yüksek olması
    • Aşırı hafif yük
    • Komponent kalitesi sorunu
  • Çözümler:
    • Giriş voltajını çıkış voltajına yakın seçin
    • Modülü nominal kapasitesinin %30-80'i arasında yükleyin
    • Kaliteli modül kullanın
    • Bağlantı kablolarının direncini azaltın
• Akım Sınırlaması
  • Olası Nedenler:
    • Aşırı yük
    • Termal sınırlama
    • Yetersiz giriş gücü
  • Çözümler:
    • Yük akımını nominal sınırlar içinde tutun
    • Soğutmayı iyileştirin
    • Giriş güç kaynağının yeterli akım kapasitesine sahip olduğunu kontrol edin
    • Giriş kablolarını ve bağlantılarını kontrol edin
• Kısa Devre Koruması Sürekli Tetikleniyor
  • Olası Nedenler:
    • Yük tarafında gerçek kısa devre
    • Koruma devresinde arıza
    • Çok yüksek kapasitif yük
  • Çözümler:
    • Yük devrelerini kısa devre kontrolü için test edin
    • Modül çıkışına seri direnç ekleyerek test edin
    • Yüksek kapasitif yükleri yumuşak başlatma devresi ile besleyin
    • Çıkış tarafına düşük değerli (1-10 ohm) seri direnç ekleyin

Gürültü ve EMI Sorunları

Elektriksel gürültü ve elektromanyetik girişim problemleri:

• Çıkış Voltajında Dalgalanma (Ripple)
  • Olası Nedenler:
    • Yetersiz çıkış filtresi
    • Giriş voltajında dalgalanma
    • Yüksek anahtarlama gürültüsü
  • Çözümler:
    • Çıkış tarafına 470μF elektrolitik ve 0.1μF seramik kondansatör ekleyin
    • Giriş tarafına büyük kapasitör (1000-2200μF) ekleyin
    • LC filtre devresi ekleyin
    • Kablo yönlendirmesini optimize edin
• Diğer Ekipmanlarda Girişim
  • Olası Nedenler:
    • Anahtarlama gürültüsünün yayılması
    • Yetersiz ekranlama
    • Toprak döngüleri
  • Çözümler:
    • Modülü metal muhafaza içine alın
    • Ferrit çekirdekler veya EMI filtreleri ekleyin
    • Giriş ve çıkış kablolarının ayrılması
    • Yıldız topraklama düzeni uygulayın
• Ses Sistemlerinde Duyulabilir Gürültü
  • Olası Nedenler:
    • Anahtarlama frekansının işitme aralığına düşmesi
    • Toprak döngüleri
    • Yetersiz güç filtresi
  • Çözümler:
    • Ses ekipmanları için özel tasarlanmış güç filtresi kullanın
    • Topraklama sistemini iyileştirin
    • Ses devreleri ve güç kaynağı arasına izolasyon transformatörü ekleyin
    • Ekranlı kablolar kullanın

---

Teknik Karşılaştırmalar

XH-M401 regülatör kartının diğer popüler DC-DC dönüştürücülerle karşılaştırması ve seçim kriterleri.

XH-M401 vs LM2596 Karşılaştırması

İki popüler voltaj düşürücü modülün karşılaştırması:

• Güç Kapasitesi
  • XH-M401: 200W maksimum güç kapasitesi, 8A sürekli akım
  • LM2596: 25W maksimum güç kapasitesi, 3A sürekli akım
  • Fark: XH-M401, yüksek güç uygulamalarında büyük avantaj sağlar
• Verimlilik
  • XH-M401: Tipik %96 verimlilik
  • LM2596: Tipik %85-90 verimlilik
  • Fark: XH-M401 daha yüksek verimlilikle daha az ısı üretir
• Voltaj Aralığı
  • XH-M401: 4-40V giriş, 1.25-36V çıkış
  • LM2596: 4.5-40V giriş, 1.2-37V çıkış
  • Fark: Benzer voltaj aralıkları, uygulama esnekliği benzer
• Boyut ve Montaj
  • XH-M401: Daha büyük, güçlü ısı emiciyle
  • LM2596: Daha kompakt, basit soğutuculu
  • Fark: Sınırlı alan uygulamalarında LM2596 avantajlı olabilir
• Önerilen Kullanım
  • XH-M401: Yüksek güçlü LED sistemleri, motorlar, amplifikatörler, endüstriyel uygulamalar
  • LM2596: Düşük-orta güçlü elektronik projeler, sensör sistemleri, küçük LED uygulamaları
  • Fark: XH-M401 daha zorlu ve yüksek güç gerektiren durumlar için idealdir

XH-M401 vs XL4015 Karşılaştırması

Benzer teknolojiye sahip iki popüler voltaj düşürücünün karşılaştırması:

• Güç Kapasitesi
  • XH-M401: 200W maksimum güç, 8A sürekli akım
  • XL4015: 75W maksimum güç, 5A sürekli akım
  • Fark: XH-M401 daha yüksek akım ve güç kapasitesi sunar
• Soğutma Sistemi
  • XH-M401: Daha büyük alüminyum ısı emici
  • XL4015: Standart alüminyum ısı emici
  • Fark: XH-M401 daha iyi termal yönetim sağlar
• Giriş/Çıkış Voltaj Aralıkları
  • XH-M401: 4-40V giriş, 1.25-36V çıkış
  • XL4015: 4-38V giriş, 1.25-36V çıkış
  • Fark: Çok benzer voltaj aralıkları, XH-M401 biraz daha geniş
• Verimlilik
  • XH-M401: %96'ya kadar verimlilik
  • XL4015: %95'e kadar verimlilik
  • Fark: Benzer verimlilik değerleri, XH-M401 marjinal olarak daha iyi
• Önerilen Kullanım
  • XH-M401: Yüksek güçlü uygulamalar, endüstriyel sistemler
  • XL4015: Orta güçlü uygulamalar, daha kompakt çözüm gerektiren projeler
  • Fark: Güç gereksiniminize göre seçim yapabilirsiniz

Uygulama Senaryolarına Göre Seçim

Farklı uygulama senaryoları için en uygun DC-DC dönüştürücü seçimi:

• Yüksek Güçlü LED Aydınlatma (>50W)
  • En İyi Seçim: XH-M401
  • Neden: Yüksek akım kapasitesi, güçlü soğutma, kararlı çıkış
  • Alternatif: İki adet XL4015 paralel sistemlerde (bağımsız LED grupları için)
  • Dikkat Edilmesi Gerekenler: Uzun LED şeritlerinde kablo direnci ve dağıtık besleme planı
• Ses Amplifikatörleri
  • En İyi Seçim: XH-M401 + kapsamlı filtreleme
  • Neden: Yüksek akım kapasitesi, ani yük değişimlerine karşı direnç
  • Alternatif: Doğrusal regülatörler (düşük gürültü için, ancak daha düşük verimlilik)
  • Dikkat Edilmesi Gerekenler: EMI filtresi, topraklama yönetimi, çıkış filtreleme
• Motor Sürücüleri
  • En İyi Seçim: XH-M401
  • Neden: Yüksek akım kapasitesi, güçlü ani akım dayanımı
  • Alternatif: XL4015 (düşük güçlü motorlar için)
  • Dikkat Edilmesi Gerekenler: EMI filtresi, büyük giriş kapasitörleri, termal yönetim
• Arduino Projeleri
  • En İyi Seçim: LM2596 (düşük güçlü), XH-M401 (yüksek güçlü aktuatör kullanımında)
  • Neden: Proje güç ihtiyacına göre esneklik
  • Alternatif: LM7805 entegresi (sadece 5V, düşük akım gerektiren uygulamalar için)
  • Dikkat Edilmesi Gerekenler: Temiz güç için filtreleme, voltaj ayarının doğruluğu
• Solar Enerji Sistemleri
  • En İyi Seçim: XH-M401
  • Neden: Geniş giriş aralığı, yüksek verimlilik, güçlü çıkış kapasitesi
  • Alternatif: MPPT kontrol kartları (maksimum güç noktası takibi gerekirse)
  • Dikkat Edilmesi Gerekenler: Giriş koruması, voltaj dalgalanmaları, batarya şarj sistemleri

Maliyet-Performans Analizi

Farklı güç çözümlerinin ekonomik açıdan değerlendirilmesi:

• Maliyet Spektrumu
  • En Ekonomik: LM2596 modülleri (düşük güç ihtiyaçları için)
  • Orta Segment: XL4015 (orta güç aralığı için iyi denge)
  • Yüksek Performans: XH-M401 (yüksek güç/fiyat oranı)
  • Premium Segment: Endüstriyel sınıf dönüştürücüler
• Toplam Sahip Olma Maliyeti
  • Enerji Verimliliği: XH-M401 yüksek verimlilikle uzun vadede enerji tasarrufu sağlar
  • Güvenilirlik Maliyeti: Daha ucuz modüller daha sık değiştirme gerektirebilir
  • Soğutma Gereksinimleri: XH-M401 yüksek güçlerde bile ek soğutma maliyetlerini azaltır
  • Kurulum Kolaylığı: Tümleşik devre ile kolay kurulum, ek bileşen gerekmez
• Performans/Fiyat İndeksi
  • Düşük Güç Uygulamaları (<50W): LM2596 modülleri en iyi değeri sunar
  • Orta Güç Uygulamaları (50-150W): XL4015 modülleri optimum denge sağlar
  • Yüksek Güç Uygulamaları (>150W): XH-M401 en iyi performans/fiyat oranı sunar
  • Özel İhtiyaçlar: Buck-Boost veya izoleli dönüştürücüler, gerektiğinde ek maliyete değerdir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
