Voltaj to Pwm Çevirici Modül

Bu ürün 0-5V/0-10V voltajını 0-100% PWM çıkışına dönüştürebilir ve voltajı ayarlamak PWM görev döngüsünü değiştirebilir. Motor kontrolüne uygulanabilir. Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir.

Teknik Özellikler:

1.MCU gömülü tekniğini benimser
2.Kullanımı kolaydır, potansiyometreyi ayarlayarak ince ayar elde edebilirsiniz

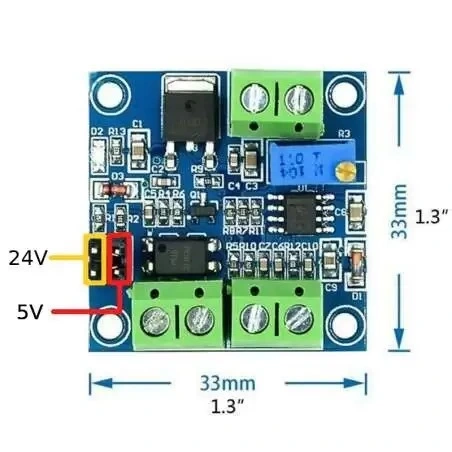

3.Kısa devre kapağı farklı giriş voltajı aralıkları seçebilir
4.Küçük boyut, taşınması ve uygulanması kolay

Parametre:
1.Çalışma Voltajı: DC 7-12V
2.Dönüşüm Aralığı: 0-5V/0-10V'dan %0-100 PWM'ye
3.Hata Toleransı: %1-%3
4.Çalışma Sıcaklığı: -25~85?
5.Frekans: 50KHz

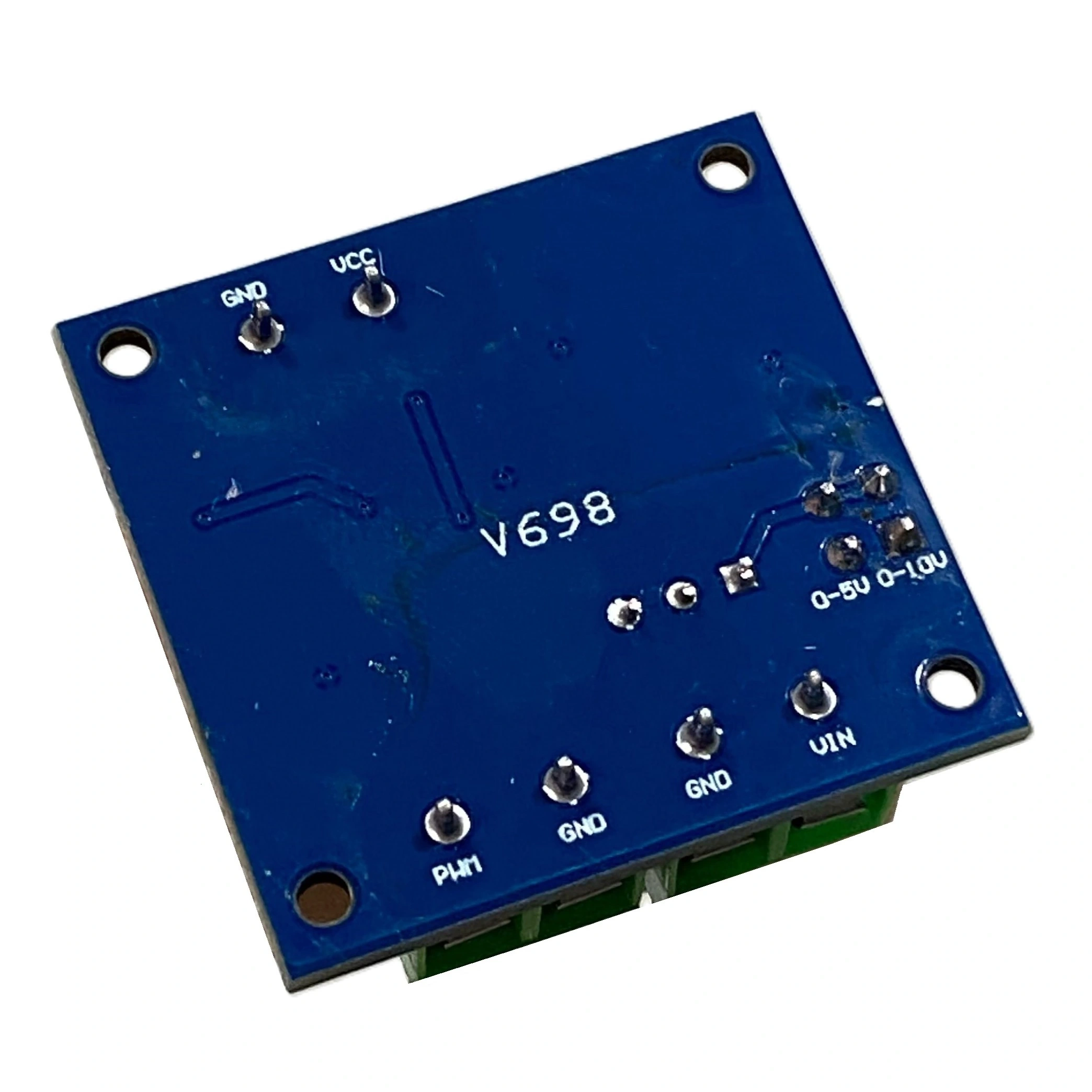

Arayüz Tanımı:
1.VCC: çalışma gücü 5-12V
2.GND: çalışma gücü topraklaması
3.VIN: giriş voltajı 0-10V
4.GND: giriş voltajı topraklaması
5.GND: çıkış PWM topraklaması
6.PWM: çıkış PWM

Çalışma Girişi:
1.Çalışma voltajını VCC ve GND'ye bağlayın ve ters bağlanamazlar
2.VIN portuna kontrol edilebilir voltaj bağlayın ve voltaj aralığı 0-5V veya 0-10V olabilir
3.PWM portu çıkışı PWM
4.Voltajı ayarlamak görev döngüsünü değiştirebilir

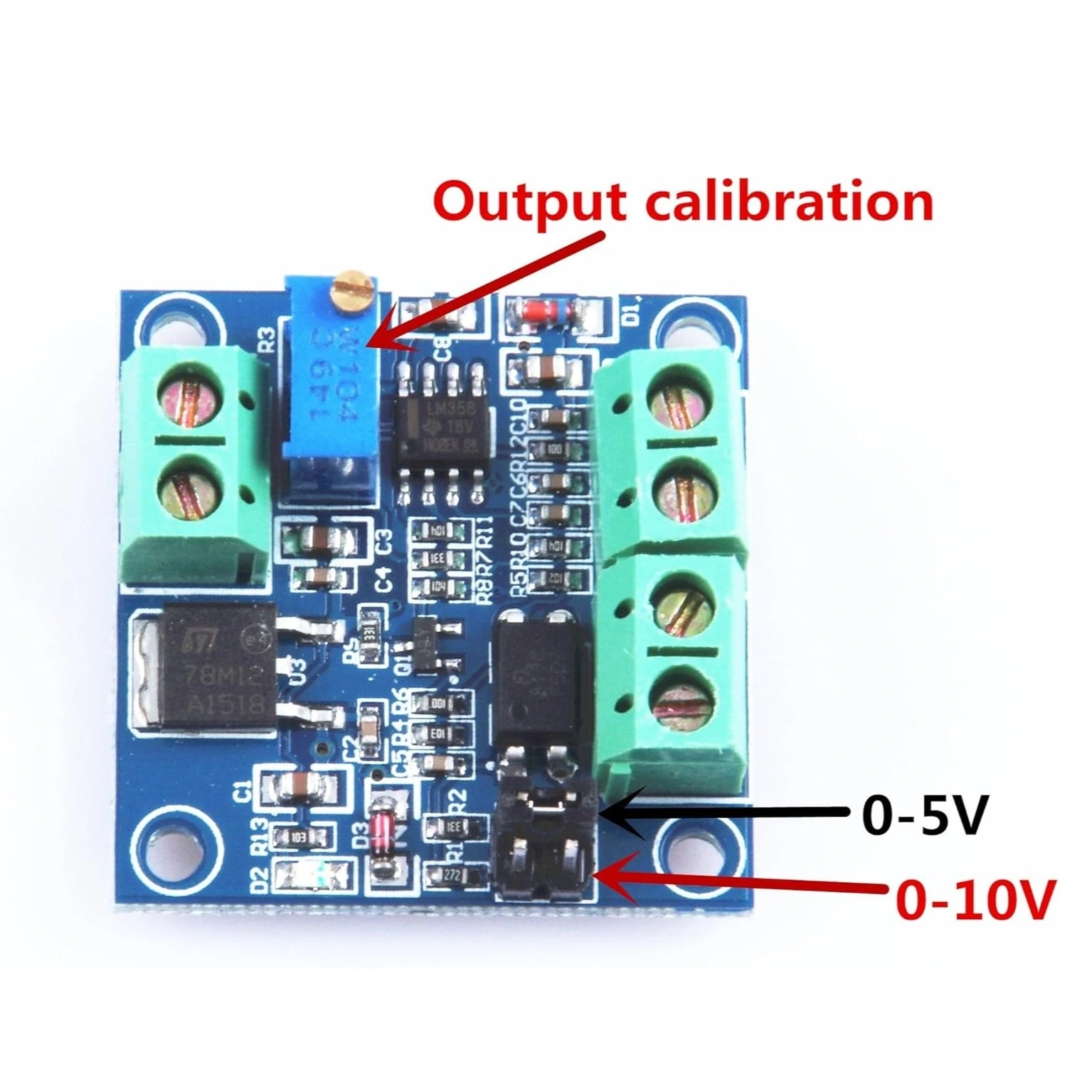

5.Potansiyometreyi ayarlamak hassasiyeti kontrol edebilir

Anahtar Avantajlar:

• Hassas Voltaj Kontrolü: 0-5V/0-10V voltajını 0-100% PWM çıkışına dönüştürür
• Kolay Entegrasyon: Mikrodenetleyici projeleriyle uyumlu, hızlı kurulum.
• Düşük Güç Tüketimi: Az enerji tüketimiyle uzun süreli kullanım sağlar.

Uygulama Alanları:

• Mikrodenetleyici tabanlı projeler
• LED aydınlatma kontrol sistemleri
• Motor hız kontrolü
• Endüstriyel otomasyon
• Hobi ve DIY projeleri

Paket İçeriği:

1 adet Voltaj to Pwm Çevirici Modül
