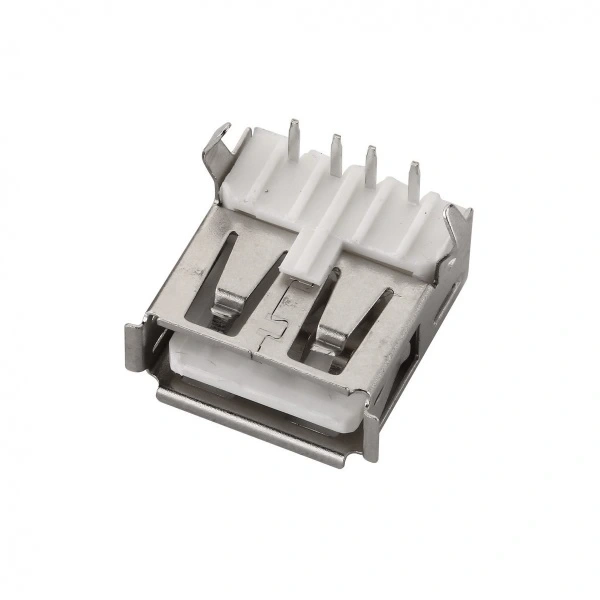

USB Type-A Dişi Soketi (Female) 2.0 USB Connector

USB Type-A Dişi Soketi, standart USB 2.0 protokolü ile uyumlu, PCB montajlı dişi (female) konnektördür. 4 pinli yapısı ile veri ve güç iletimi sağlayan bu soket, giriş/çıkış portları, USB hub'lar, şarj üniteleri ve çeşitli elektronik cihazlar için güvenilir bağlantı noktası oluşturmak amacıyla tasarlanmıştır.

Kolay montaj ve kaliteli malzeme yapısı ile uzun ömürlü kullanım sunan bu elektronik komponent, devre kartlarına 90° dik açıyla (dikey) monte edilebilen yapısıyla kompakt tasarımlarda alan optimizasyonu sağlar.

480 Mbps'e kadar veri iletim hızı, 500mA'e kadar güç kapasitesi ve endüstriyel standartlara tam uyumluluğu ile USB Type-A Dişi Soketi, mikrodenetleyici projeleri, şarj devreleri, veri transfer üniteleri ve DIY elektronik çalışmaları için ideal bir USB konnektör çözümüdür.

Teknik Özellikler

USB Type-A Dişi Soketi (Female) 2.0 USB Connector'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Type-A
• Cinsiyet: Dişi (Female, Socket)
• Standart: USB 2.0
• Montaj Tipi: PCB Montaj (Dikey, 90°))
• Pin Sayısı: 4
• Pin Konfigürasyonu: 1-VBUS (+5V), 2-D- (Data-), 3-D+ (Data+), 4-GND
• Gövde Malzemesi: Yüksek sıcaklık dayanımlı termoplastik (UL94V-0)
• Kontak Malzemesi: Pirinç
• Kontak Kaplaması: Altın kaplama (min. 15µ-inç)
• Gövde Kaplaması: Nikel
• Akım Kapasitesi: 1.0A (maksimum)
• Voltaj Değeri: 30V AC/DC (maksimum)
• İzolasyon Direnci: 1000 MΩ (minimum)
• Kontak Direnci: 30 mΩ (maksimum)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Veri İletim Hızı: 480 Mbps'e kadar (High Speed)
• Takma/Çıkarma Ömrü: 1500+ döngü
• Darbe Dayanımı: 50G
• Titreşim Dayanımı: 15G
• Lehimleme Sıcaklığı: 260°C (maksimum, 10 saniye)
• PCB Delik Çapı: 0.9mm ±0.1mm
• PCB Kalınlığı Uyumu: 1.6mm ±0.2mm
• Boyutlar (YxGxD): Yaklaşık 13.6mm x 15.4mm x 14mm
• Kabuk Rengi: Beyaz (İsteğe bağlı siyah/mavi mevcut olabilir)
• Sabitleme: 4 lehim pini ile PCB'ye montaj
• EMI/RFI Koruması: Metal muhafaza ile ekranlama
• RoHS Uyumluluğu: Evet
• USB-IF Sertifikası: Evet

Kullanım Alanları

USB Type-A Dişi Soketi (Female) 2.0 USB Connector'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Projeler ve Prototipleme

• Arduino ve mikrodenetleyici projeleri
• DIY USB arayüzleri
• USB şarj devreleri
• Güç kaynağı tasarımları
• Veri aktarım modülleri

Endüstriyel ve Ticari Uygulamalar

• USB hub'lar
• Endüstriyel kontrol sistemleri
• Panel üstü USB portları
• Kiosk sistemleri
• POS terminalleri

Tüketici Elektroniği

• Bilgisayar çevre birimleri
• Şarj istasyonları
• Ses ve multimedya cihazları
• Oyun kontrol ekipmanları
• IoT cihazları

Avantajlar ve Özellikler

USB Type-A Dişi Soketi (Female) 2.0 USB Connector'ün sağladığı avantajlar ve çözümler.

• Standart Uyumluluğu: USB 2.0 standardı ile tam uyumlu çalışma
• Kolay Montaj: PCB'ye 90° açıyla lehimlenebilen dikey tasarım
• Dayanıklı Yapı: Yüksek sıcaklık dayanımlı termoplastik gövde
• Güvenilir Kontak: Altın kaplı kontaklar ile düşük direnç ve uzun ömür
• EMI Koruması: Metal muhafaza ile elektromanyetik girişim azaltma
• Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma imkanı
• Yüksek Veri Hızı: 480 Mbps'e kadar veri iletim kapasitesi
• Mekanik Dayanıklılık: 1500+ takma/çıkarma döngüsü ömrü
• RoHS Uyumluluğu: Çevre dostu malzeme ve üretim
• Geniş Kullanım Alanı: Birçok elektronik proje ve uygulamada kullanılabilirlik

Montaj ve PCB Tasarım Rehberi

USB Type-A Dişi Soketi (Female) 2.0 USB Connector montajı ve PCB tasarımı için öneriler.

PCB Tasarım Önerileri:

• PCB Footprint: Konnektörün 4 sinyal pini ve 4 sabitleme pini için uygun delikler açın
• Delik Boyutları: Sinyal pinleri için 0.9mm, sabitleme pinleri için 1.2mm çapında
• Bakır Alan: GND pini çevresinde geniş bakır alan oluşturun
• Empedans Kontrolü: D+ ve D- hatlarını 90Ω diferansiyel empedans ile tasarlayın
• Sinyal Bütünlüğü: Veri hatlarını paralel ve aynı uzunlukta tutun

Lehimleme ve Montaj İpuçları:

• Lehim Öncesi Hazırlık: PCB pad'leri ve konnektör pinlerini temizleyin
• Lehim Sıcaklığı: 260°C'yi aşmayın ve 10 saniyeden fazla ısıtmayın
• Montaj Sırası: Önce mekanik sabitleme pinlerini, sonra sinyal pinlerini lehimleyin
• Flux Kullanımı: Kaliteli flux ile temiz lehimleme yapın
• Lehim Sonrası Kontrol: Kısa devre oluşmadığından emin olun

Elektriksel Bağlantı Detayları:

• Pin 1 (VBUS): +5V güç kaynağına bağlayın, 500mA akım kapasitesi önerilen
• Pin 2 ve 3 (D- ve D+): Mikrodenetleyici USB pinlerine veya USB kontrol çipine bağlayın
• Pin 4 (GND): Devrenin toprak hattına bağlayın
• ESD Koruması: Veri hatlarına ESD koruma diyotları ekleyin
• Filtreleme: VBUS hattına decoupling kapasitör (10µF + 0.1µF) ekleyin

Sorun Giderme ve İpuçları

USB Type-A Dişi Soketi (Female) 2.0 USB Connector kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kesintileri: Lehim kalitesini kontrol edin, soğuk lehim olmamalıdır.
• Veri İletişim Sorunu: D+ ve D- hatlarının doğru bağlandığından emin olun.
• Yetersiz Güç: VBUS hattında yeterli akım kapasitesi olduğunu doğrulayın.
• Mekanik Sorunlar: Konnektörün PCB'ye tam oturduğundan emin olun.
• EMI/RFI Gürültü: Metal muhafazanın düzgün topraklandığını kontrol edin.

Tasarım ve Kullanım İpuçları

• USB 2.0 veri hatları için 90Ω diferansiyel empedans kullanın
• D+ ve D- hatlarını aynı uzunlukta ve yan yana düzenleyin
• 500mA üzeri akım gereksinimleri için güç dağıtım kontrolü ekleyin
• Mobil uygulamalarda ekstra mekanik destek sağlayın
• USB portuna fiziksel erişimin engellenebileceği durumlarda uzatma kablosu kullanın
• Outdoor veya nemli ortamlar için ek koruma veya kaplama uygulayın

Paket İçeriği

• USB Type-A Dişi Soketi (Female) 2.0 USB Connector
